ADDR_LED1 на материнской плате — что это такое? (Addressable LED Header)

Приветствую. Современные компьютерные устройства, включая корпус, вентиляторы, видеокарты, материнские платы, даже накопитель SSD — могут иметь подсветку, которую необходимо правильно подключить. Кроме свечения, светодиоды должны поддерживать управление, например изменение оттенка.

ADDR_LED1 на материнской плате

Подключение адресной светодиодной ленты (5v).

Название разьема расшифровывается как Addressable LED Header.

Распиновка разьема ADDR_LED1:

Расположение на материнской плате AsRock:

Подключать кабель необходимо строго по инструкции, в противном случае можете повредить коннектор.

На материнской плате может располагаться также разьем RGB_LED1 (RGB LED Header) в нескольких количествах. Предназначения — использование стандартной подсветки с потреблением 12 вольт.

Внимательно смотрите требуемое напряжение ленты и разьема на плате. Подключение ленты 5v в разьем 12v выведет устройство из строя.

Пример фирменного софта AsRock для управления подсветкой (включая синхронизацию, изменения цвета, режима):

Указываются разные эффекты подсветки, поддерживается управление светодиодами отдельного элемента материнки.

Порты подключения подсветки разного напряжения:

Отсутствующий контакт это норма.

ADDR_LED1 используется именно для подключения устройств, содержащих светодиоды, например вентиляторы охлаждения. Обычный вентилятор, без светодиодов — подключается в обычный разьем, название которого содержит слово FAN, например CHA_FAN1.

Адресная светодиодная лента — что это?

Состоящая из адресных светодиодов.

Подключаться к специальному контроллеру на материнкой плате (однако существуют и сторонние). Переключение возможно также используя устройство Android.

Обычна состоит из напаянных светодиодов, резисторов. Питание подается по двум проводам плюс/минус. Напряжение ленты 5/12 вольт требует блока питания. 220В — розетка. Свечение зависит от цвета подсветки, изменить цвет нельзя.

Адресная содержит адресные диоды, состоящие из RGB-светодиода и контроллера. Контроллер содержит три транзистора, используя которые можно менять цвет/яркость светодиода. Результат — технология управления цветов, яркостью каждого светодиода, на практике позволяет получать интересные световые эффекты. Адресная лента содержит обычно 4 или 3 контакта. 2 — питание (+/-), остальные — логика управления.

[Материнская плата] Введение Fan Extension Card II

Отсканируйте QR-код, чтобы открыть эту страницу на вашем смартфоне.

Введение Fan Extension Card II

Fan Extension Card II предоставляет пользователю коллекторы для установки большего количества вентиляторов для охлаждения устройств и мониторинга для обнаружения перегрева.

Fan Extension Card II добавляет шесть разъемов, которыми можно управлять с помощью Fan Expert 4. Эти разъемы позволяют устанавливать вентиляторы корпуса с помощью 4-контактного или 3-контактного кабеля. Карта имеет три разъема для датчиков температуры для установки термисторных кабелей для контроля температуры устройств или критических компонентов на материнской плате. На Fan Extension Card II также предусмотрены три разъема RGB для установки светодиодной ленты.

Комплект поставки

1. Fan Extension Card II

2. Кабель питания Fan Extension Card II

3. Кабель Fan Extension Card II NODE

4. Термисторные кабели

5. RGB лента (опционально)

* RGB головки поддерживают 5050 RGB мульти-колор ленты (12V/G/R/B), с максимальной мощностью 3А (12В) и длиной не более 3 метров.

Fan Extension Card II порты ввода/вывода

1. Разъемы питания (6 pin)

2. Термодатчики (2 pin)

3. Расширители для вентиляторов (4 pin)

4. NODE_IN connector (12-1 pin)*подключение к плате.

5. NODE_OUT connector (12-1 pin)*коннектор на стадии разработки.

6. RGB головки (4 pin)

Как установить Fan Extension Card II

1. Подключчите кабель питания к Fan Extension Card II и к розетке.

2. Подключите NODE connector кабель к Fan Extension Card II и материнской плате.

(Подключите к Fan Extension Card II)

(Подключите к NODE connector)

3. Подключите вентиляторы, термисторные кабели и RGB ленты к Fan Extension Card II.

*Убедитесь, что выровняли стрелку на кабеле и красный треугольник ниже в ряду.

Как использовать Fan Xpert 4 в AI Suite 3 для контроля вентиляторов

Fan Xpert 4 в AI Suite 3 используется для управления всеми вентиляторами, которые подключаются к материнской плате, пользователь может регулировать скорость вращения вентиляторов, чтобы настроить их.

1. Откройте AI Suite 3.

2. Нажмите на Fan Xpert 4.

3. Нажмите на Fan tuning для применения настроек для вентиляторов

5. Процесс настройки завершится, когда на экране появится «Доступен».

6. Пользователь может выбрать режим по умолчанию: Тихий / Стандартный / Турбо / Полная скорость из списка. Режим, выбранный пользователем, будет применяться ко всем вентиляторам.

7. Пользователь также может выбрать один конкретный вентилятор для установки скорости вращения, щелкнуть стрелку влево и выбрать вентилятор.

8. Нажмите на диаграмму для настройки.

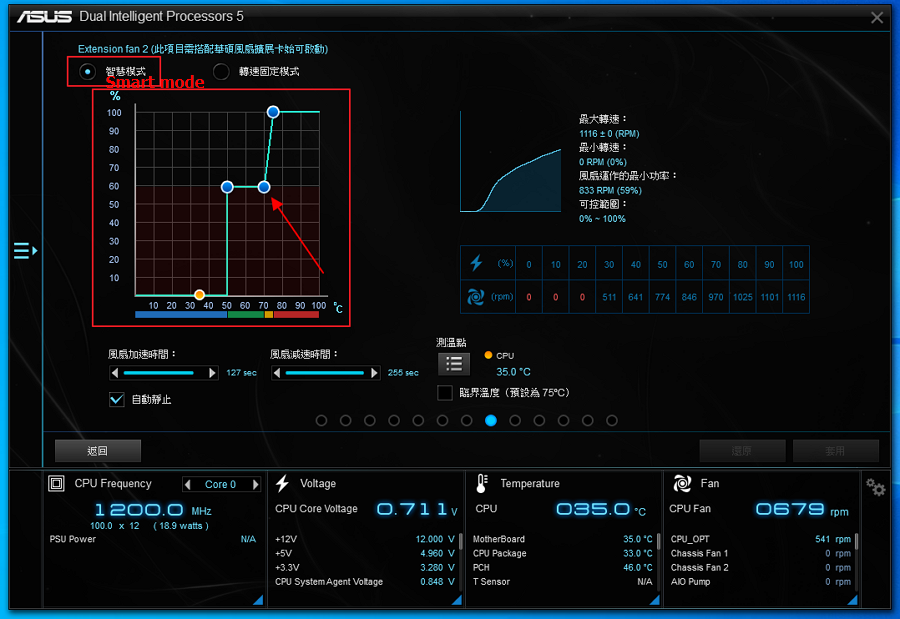

9. Выберите режим Smart, вы можете переместить синюю точку, чтобы отрегулировать скорость вращения.

10. В SMART режиме вы также можете настроить время вращения / понижения, чтобы предотвратить быстрое изменение скорости вращения в течение короткого периода времени. Нажмите Auto-Fan Stop, чтобы вентилятор остановился на очень низких оборотах.

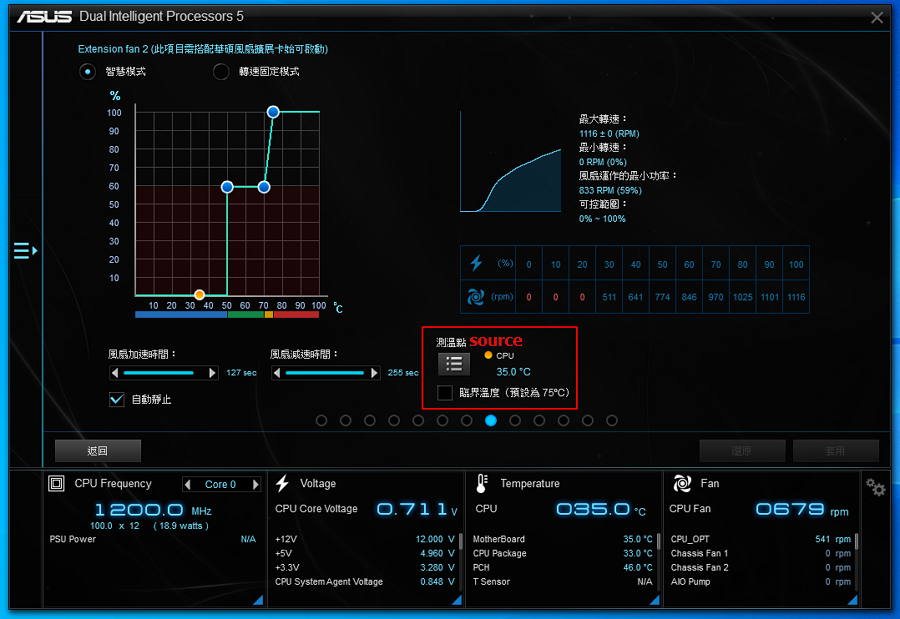

11. Нажмите Источник, выберите до трех источников тепла, скорость вентилятора автоматически изменится в зависимости от самой высокой температуры.

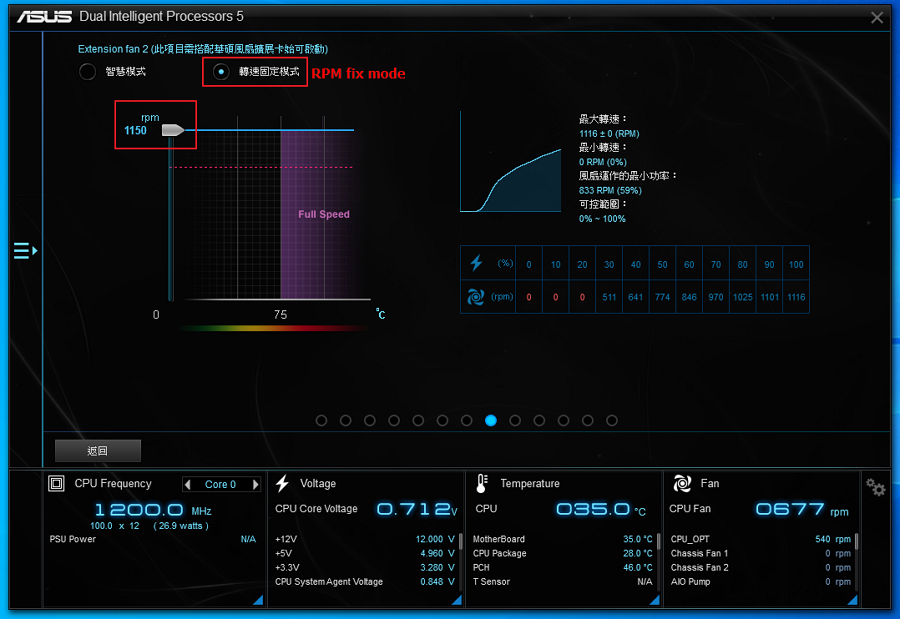

12. Используйте режим фиксации PRM, переключите стрелку для настройки скорости вращения.

FAQ

Вопрос 1: Как безопасно использовать Fan Extension Card II?

Ответ 1: При добавлении или удалении устройств с Fan Extension Card II убедитесь, что кабель питания отключен до подключения сигнального кабеля.

Вопрос 2: Что делать, если вентилятор не работает?

Шаг1: Откройте Fan Xpert 4 в AI Suite3, выполните повторную настройку вентилятора.

Шаг 2: Убедитесь, что все кабели подключены правильно.

Шаг 3: Подключите другой вентилятор, чтобы проверить, работает ли карта.

Шаг 4: Обратитесь в сервисный центр ASUS, если описанные выше шаги не могут решить проблему.

Вопрос 3: Я не могу настроить скорость вращения через Fan Xpert 4.

Шаг 1: Откройте Fan Xpert 4 в AI Suite3, снова выполните настройку вентилятора.

Шаг 2. Удалите AI Suite 3 и снова установите AI Suite 3.

Вопрос 4: Где проверить, успешно ли подключены вентиляторы к плате?

Способ 1: Проверьте вентилятор через Fan Xpert 4.

Способ 2: Проверьте скорость вращения дополнительного вентилятора через UEFI BIOS.

Обзор и тестирование материнской платы ASUS ROG Strix B660-F Gaming WI-FI

Поддержка DDR5, обходные пути оверклокинга мало в чем уступающие возможностям Z-чипсетов (а то и превосходящие их), и все это не по цене крыла Боинга? А что, так можно было? Как показала практика — вполне! И продуктом такой успешной практики сегодня выступит материнская плата ASUS ROG Strix B660-F Gaming WI-FI.

Характеристики

Модель	ASUS ROG Strix B660-F Gaming WI-FI
Страница продукта	ROG Strix B660-F Gaming WI-FI
Чипсет	Intel B660
Процессорный разъём	LGA 1700
Процессоры	Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron поколения Alder Lake (12th Gen)
Память	4 DIMM DDR5 SDRAM, максимум 128 ГБ: 4800 МГц, 5000-6000+ (OC) МГц
Слоты PCI-E	1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 х16 (x4/x2) — B660 2 x PCI Express 3.0 x1 —B660
M.2	1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280/22110) — B660 1 x PCI Express 3.0 x4 M.2_3 (Key M, 2242/2260/2280/22110) — B660
Встроенное видеоядро (в процессоре)	+
Количество подключаемых вентиляторов	7x 4pin
Порты PS/2	–
Порты USB	I/O панель: 1 x USB 3.2 Gen 2×2 (Type-C), 1 x USB 3.2 Gen 1 (Type-C), 4 x USB 3.2 Gen 1 (Type-A), 1 x USB 3.2 Gen 2 (Type-A), 2 x USB 2.0 (Type-A) Колодки: 1 x USB 3.2 Gen 2 (Type-C), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта)
Serial ATA	4 x SATA 6 Гбит/с (B660)
RAID	0, 1, 5, 10 (SATA, M.2, B660)
Встроенный звук	Realtek ALC4080
S/PDIF	–
Сетевые возможности	1 х Intel I225-V (2.5 Gigabit Ethernet) 1 х Intel Wi-Fi 6 AX201NGW (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.2
COM	–
RGB	3 x Addressable Gen 2, 1 x AURA RGB header
LED RGB Header	3
TPM	+
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	Extreme Engine Digi+, ASUS Q-Design, ASUS Thermal Solution, ASUS EZ DIY, AURA Sync, ASUS HYDRANODE, TPM Header
Цена в рознице	н/д

Весьма странно, что производитель даже не хвастается главной «фишкой» своего продукта — внешним генератором BCLK, который гарантирует расширенные возможности разгона non-K процессоров Intel. А ведь это может стать решающим фактором при покупке, но всему свое время.

Комплект поставки

Материнская плата ROG Strix B660-F Gaming WI-FI попадает в руки нового хозяина в картонной коробке средних размеров.

С обратной стороны коробки указаны ключевые особенности платы, кроме того, собраны ключевые технические характеристики.

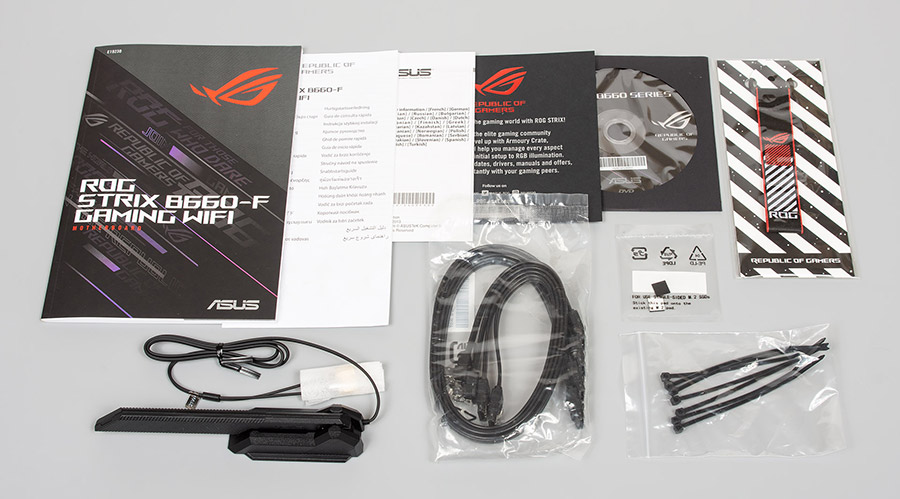

Внутри покупателя ждет антистатик-пакет с материнской платой, а также:

• документация, благодарность за покупку и прочее;
• комплект декоративных наклеек;

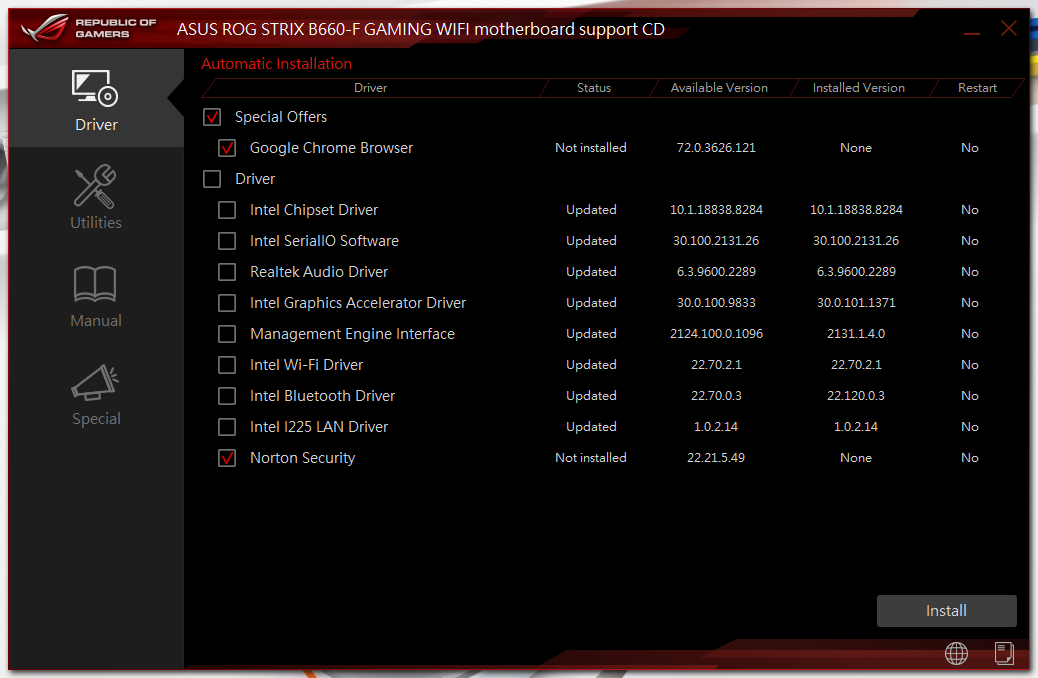

• компакт-диск с драйверами и ПО;
• четыре черных SATA-кабеля с металлическими защелками (два прямых, два угловых);
• Q-latch, винтики, прокладки для крепления накопителей M.2;
• брелок для ключей;
• Wi-Fi-антенна с платформой;
• комплект черных пластмассовых стяжек для укладки проводов.

Внешний вид

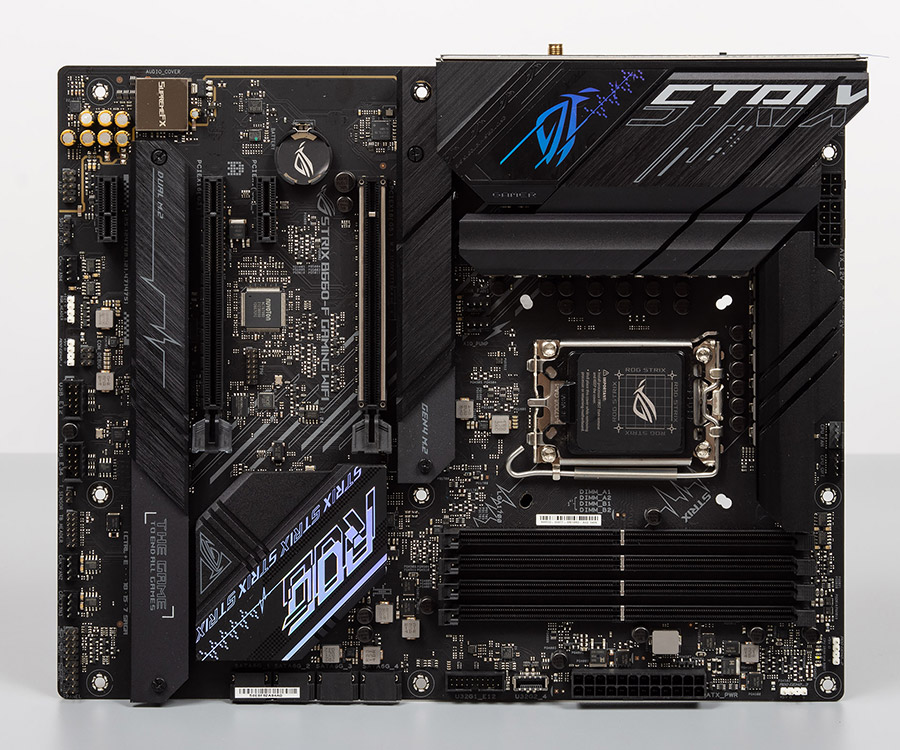

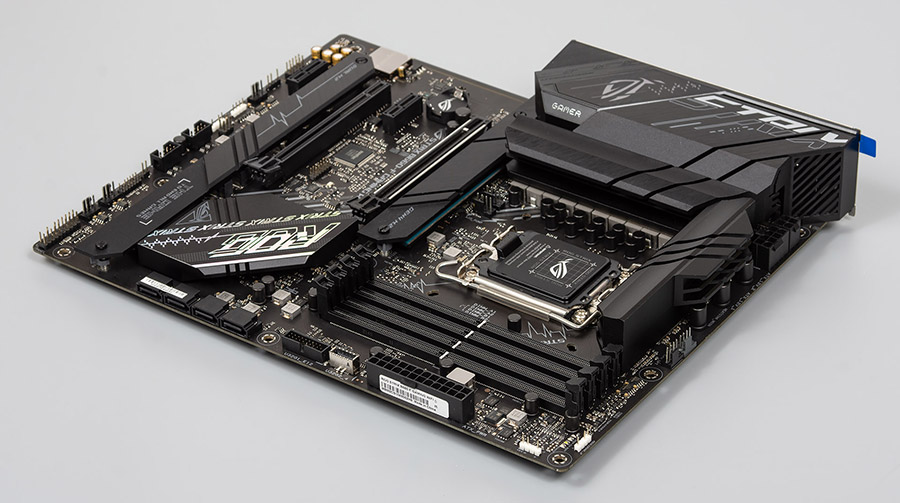

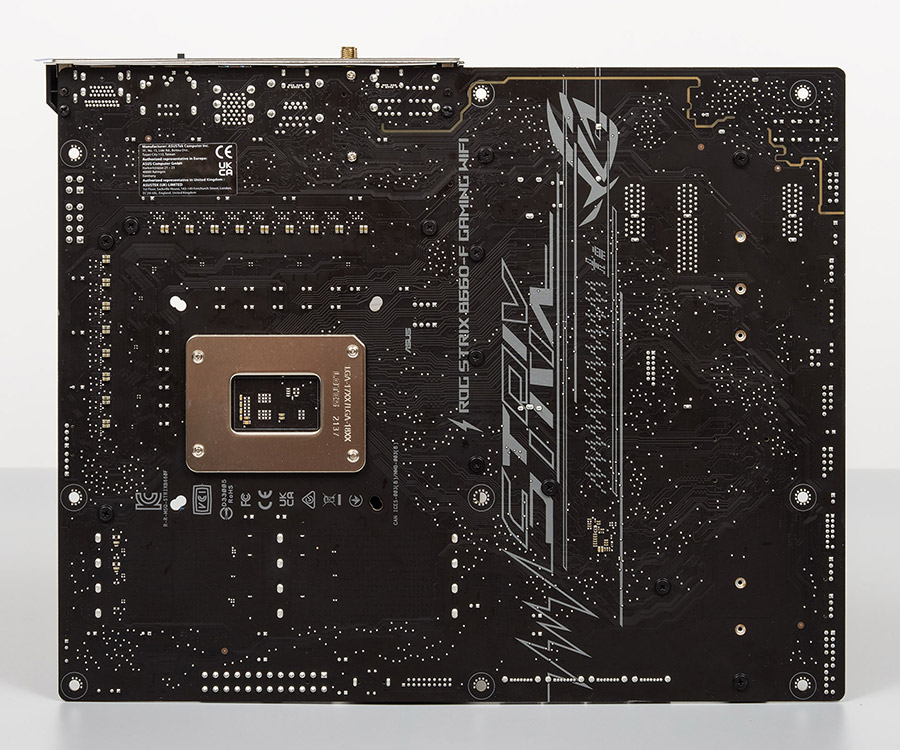

Темная цветовая палитра на черном текстолите. На удивление — минимальная концентрация RGB на квадратный сантиметр. Всего лишь небольшой логотип на радиаторе I/O-панели, и надпись «GAMER» правее от него.

За это многие будут благодарить, а если этот вопрос важен, то не нужно расстраиваться. На материнской плате есть три колодки Addressable Gen 2, а также AURA RGB_HEADER.

Производитель позаботился о наличии монтажных отверстий серии LGA 115x/1200, а это значительно расширяет список совместимых кулеров, что дарует либо большую свободу действий, либо позволит пользователю сохранить свой исходный кулер для новой платформы.

Сокет LGA 1700 производства Lotes. Слоты оперативной ничем не примечательны.

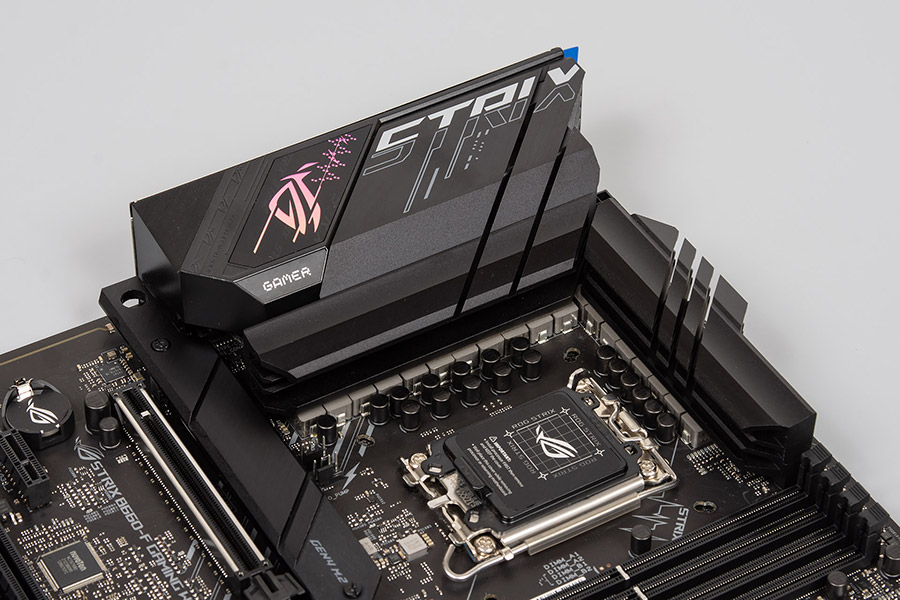

Подсистема питания выполнена по схеме 16+1 и управляется ШИМ-контроллером Digi+ ASP2100.

За охлаждение отвечают два добротных радиатора. Крепеж — на болтах.

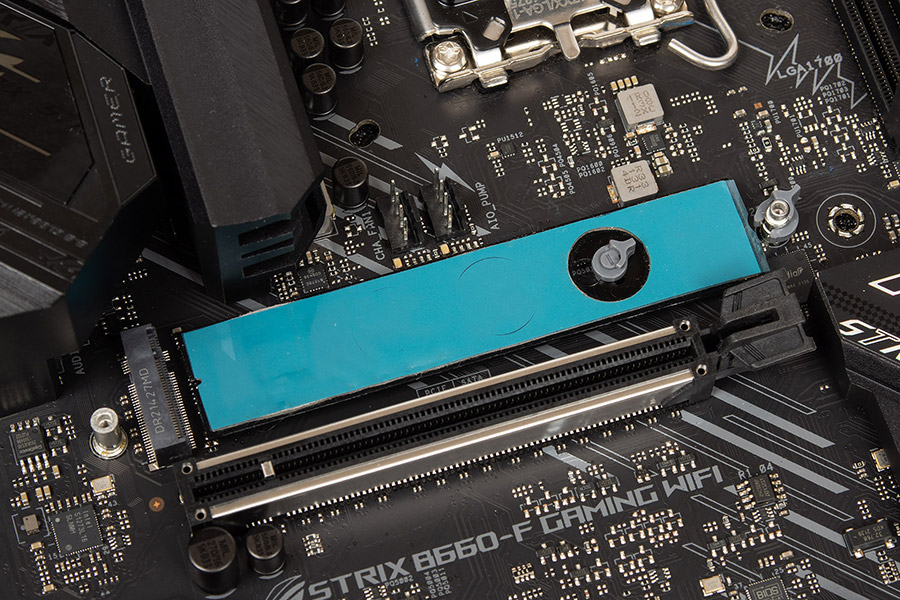

Материнская плата может принять на борт до трех накопителей М.2, каждый из которых будет укрыт радиатором сверху.

Ведущий слот M.2_1 также обеспечит охлаждение и с обратной стороны накопителя.

Схема подключения NVMe-накопителей следующая:

• M.2_1 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280/22110. Подключен к CPU.
• M.2_2 работает на скорости PCI-E 4.0 x4, рассчитан для накопителей 2242/2260/2280/22110. Подключен к чипсету.
• M.2_3 работает на скорости PCI-E 3.0 x4, рассчитан для накопителей 2242/2260/2280. Подключен к чипсету.

Поддержка M.2 SATA — отсутствует. Приятный бонус — все слоты снабжены Q-latch, что позволит устанавливать и извлекать накопитель голыми руками.

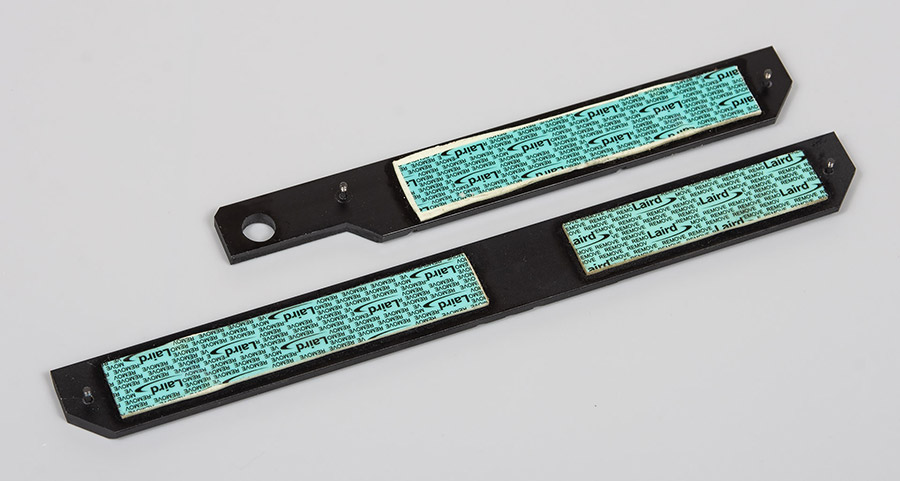

Вот так выглядят их охлаждающие элементы:

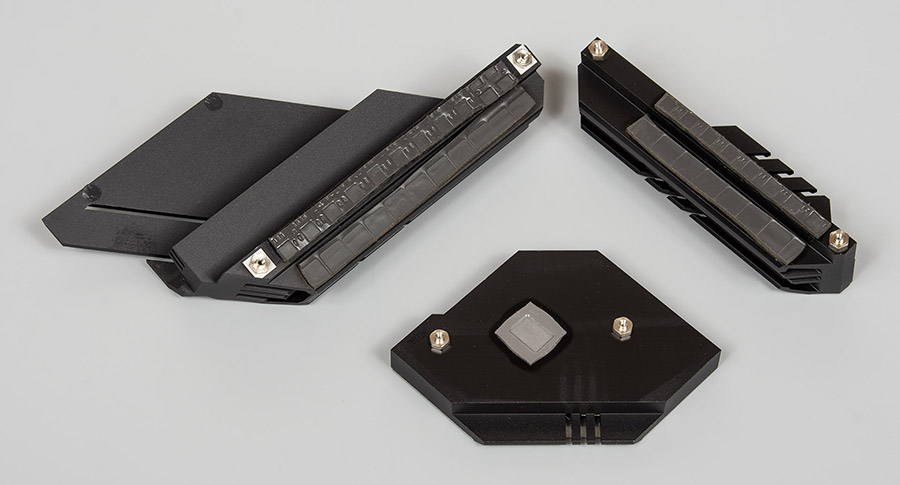

Чипсет Intel B660 охлаждается небольшим радиатором. Он фиксируется с помощью винтов, а контакт с кристаллом обеспечивает термопрокладка.

Зона аудио отделена от основной части платы, за звук ответственен чип Realtek ALC4082.

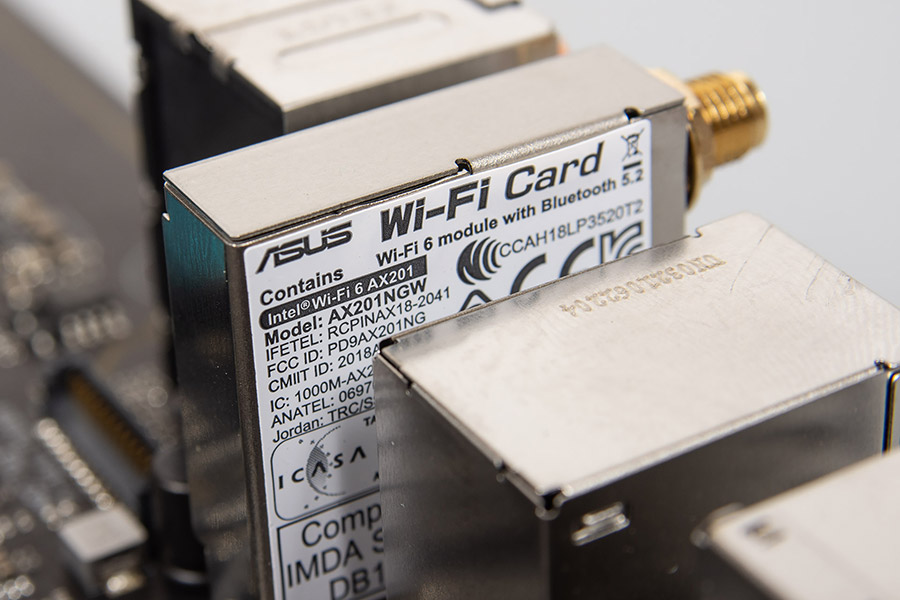

За проводную сеть отвечает Intel I225-V (2,5G Ethernet), а Bluetooth и Wi-Fi обслуживает Intel AX201.

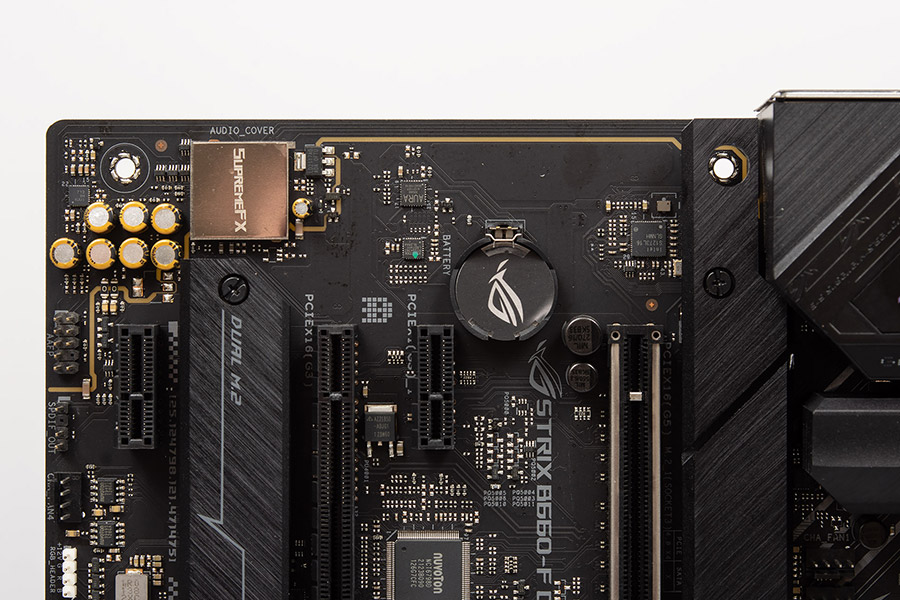

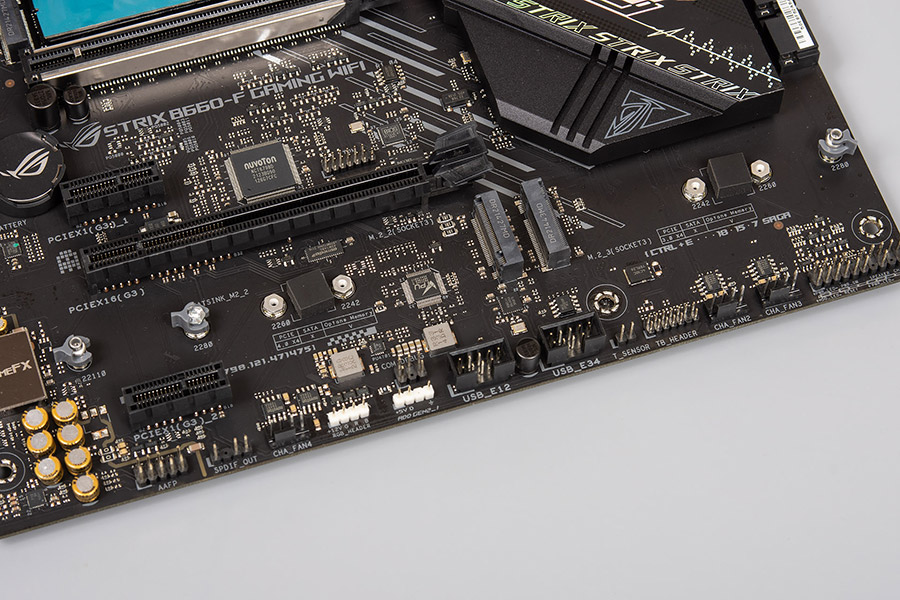

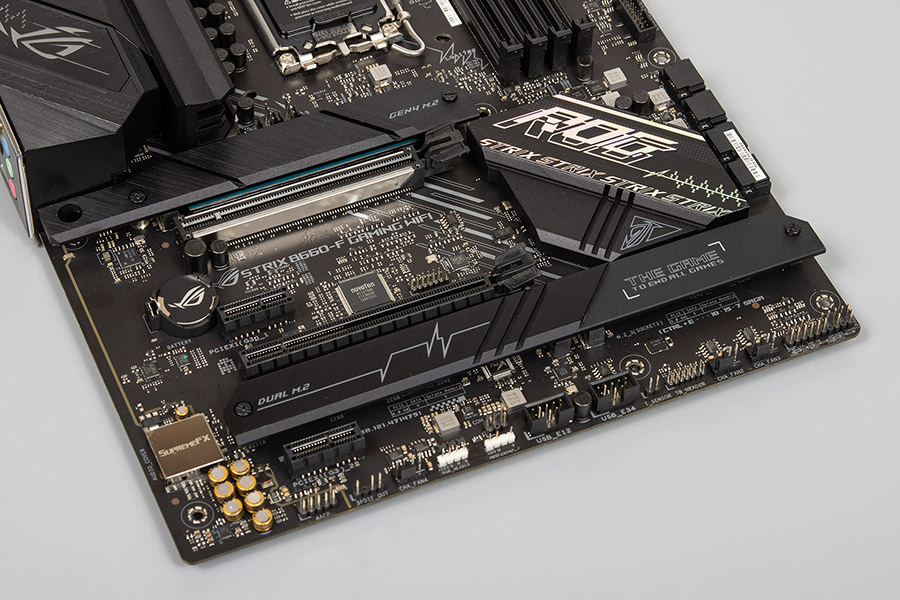

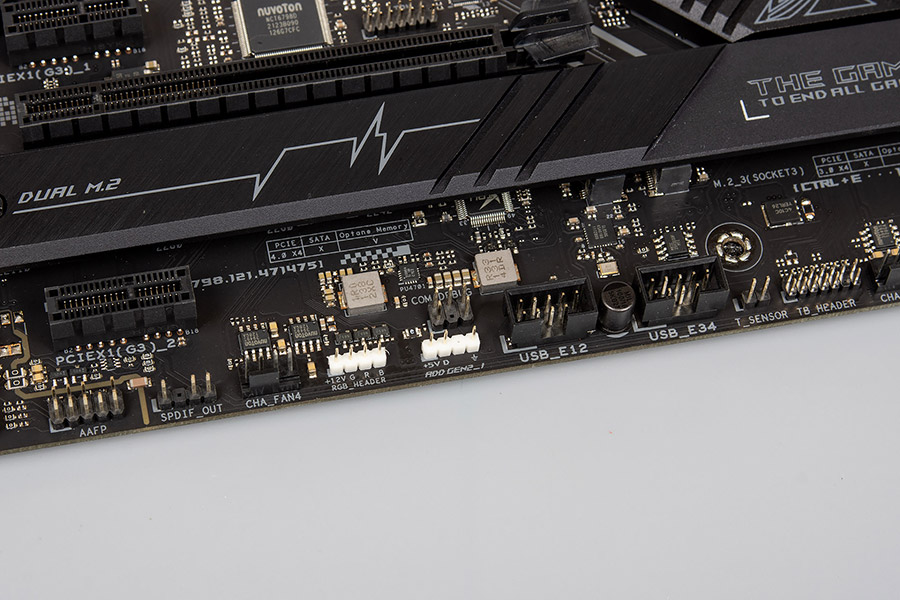

Теперь о колодках и подобном. CMOS-батарейка расположена немного левее под первым слотом PCI-E, и с очень высокой вероятностью будет перекрыта видеокартой. Внизу слева расположены колодка HD_AUDIO, 4-контактный разъем для вентилятора, колодка AURA RGB_HEADER, колодка ADD_GEN2, COM_DEBUG, две колодки USB 2.0, коннектор Thunderbolt и разъем для термопары T_Sensor.

Снизу правее расположены два четырехконтактных разъема для вентилятора, колодка передней панели. Под углом 90 градусов выведены четыре SATA-порта. Правее расположены колодка USB 3.0 (USB 3.2 Gen 1), колодка USB 3.2 Gen 2 (Type-C). Вверху находятся еще зона светодиодов POST-индикации, две колодки RGB, два четырехконтактных разъема для вентиляторов.

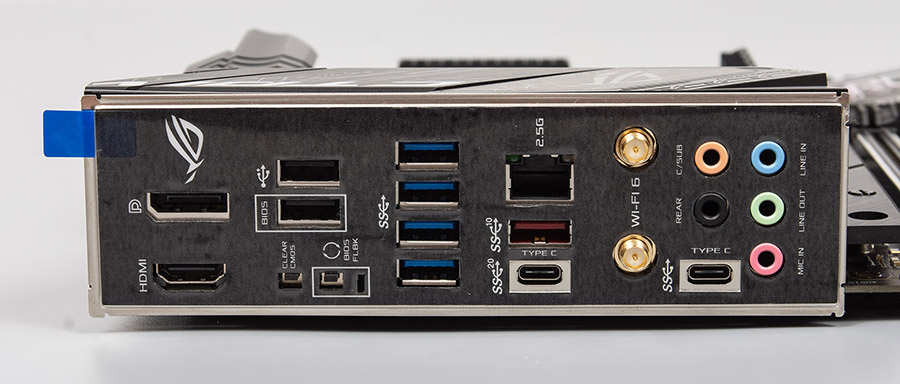

На I/O предустановлена заглушка. Из специфичного можно найти кнопку CLR_CMOS, кнопку и светодиод функции BIOS FlashBack. Из обычных разъемов тут расположились:

• x1 HDMI v2.1;
• x1 DisplayPort v1.4;
• x2 USB 2.0 (Type A);
• x4 USB 3.2 Gen 1 (Type A);
• x1 USB 3.2 Gen 2 (Type A);
• x1 USB 3.2 Gen 2 (Type C);
• x1 USB 3.2 Gen 2×2 (Type C);
• x1 RJ-45 (2.5G);
• x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear);
• x2 SMA (для подключения антенны Wi-Fi).

Возможности UEFI

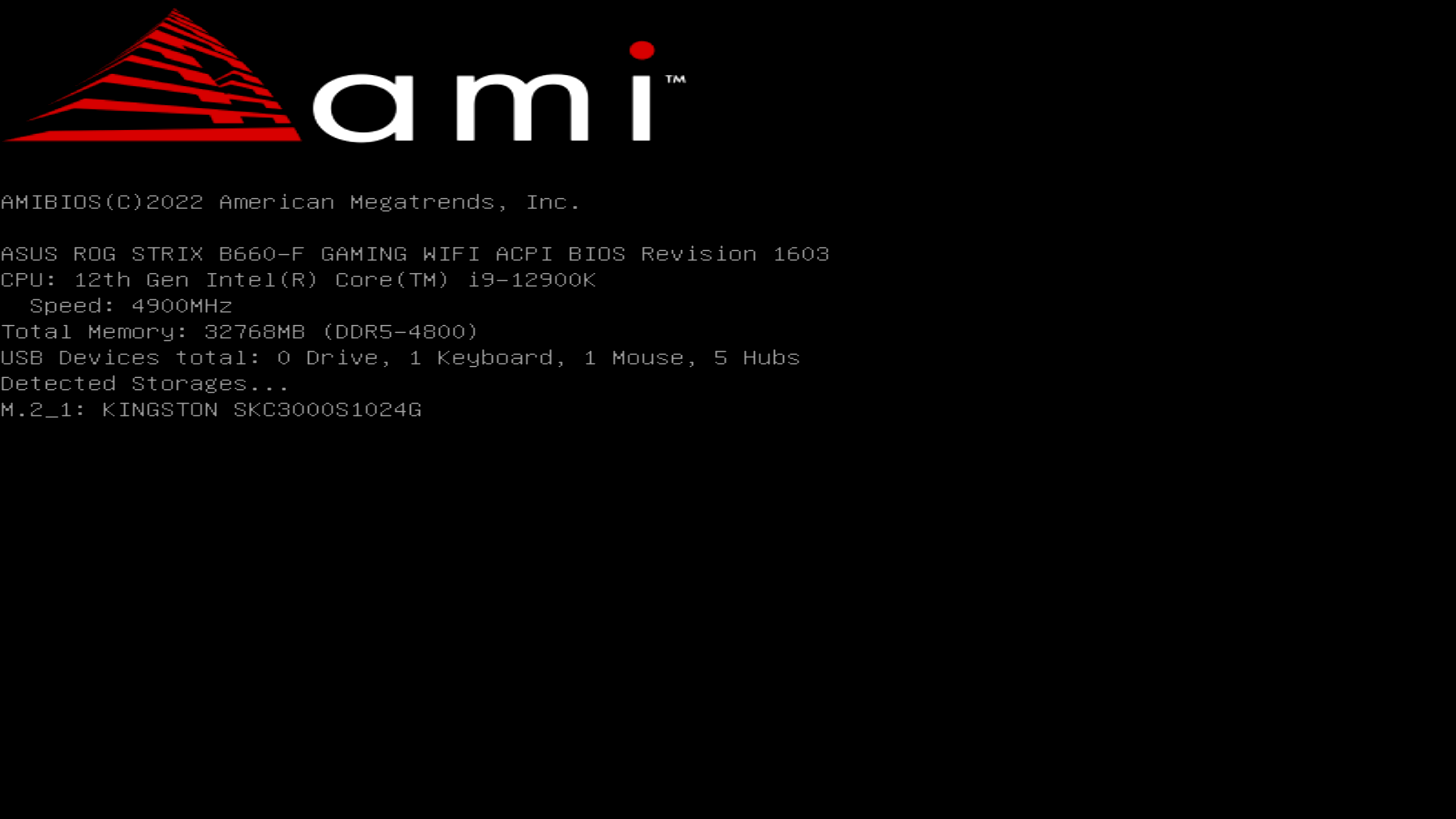

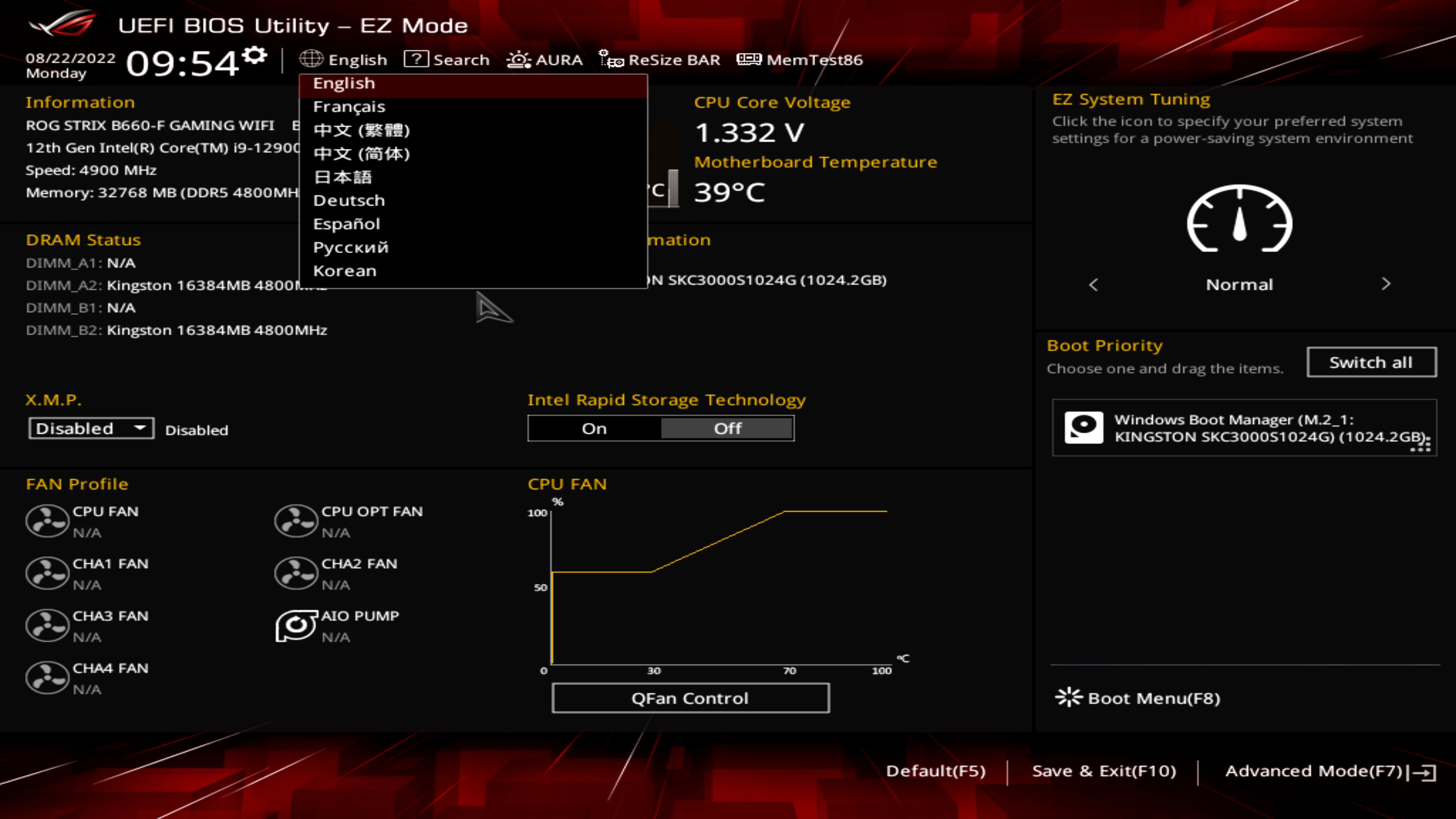

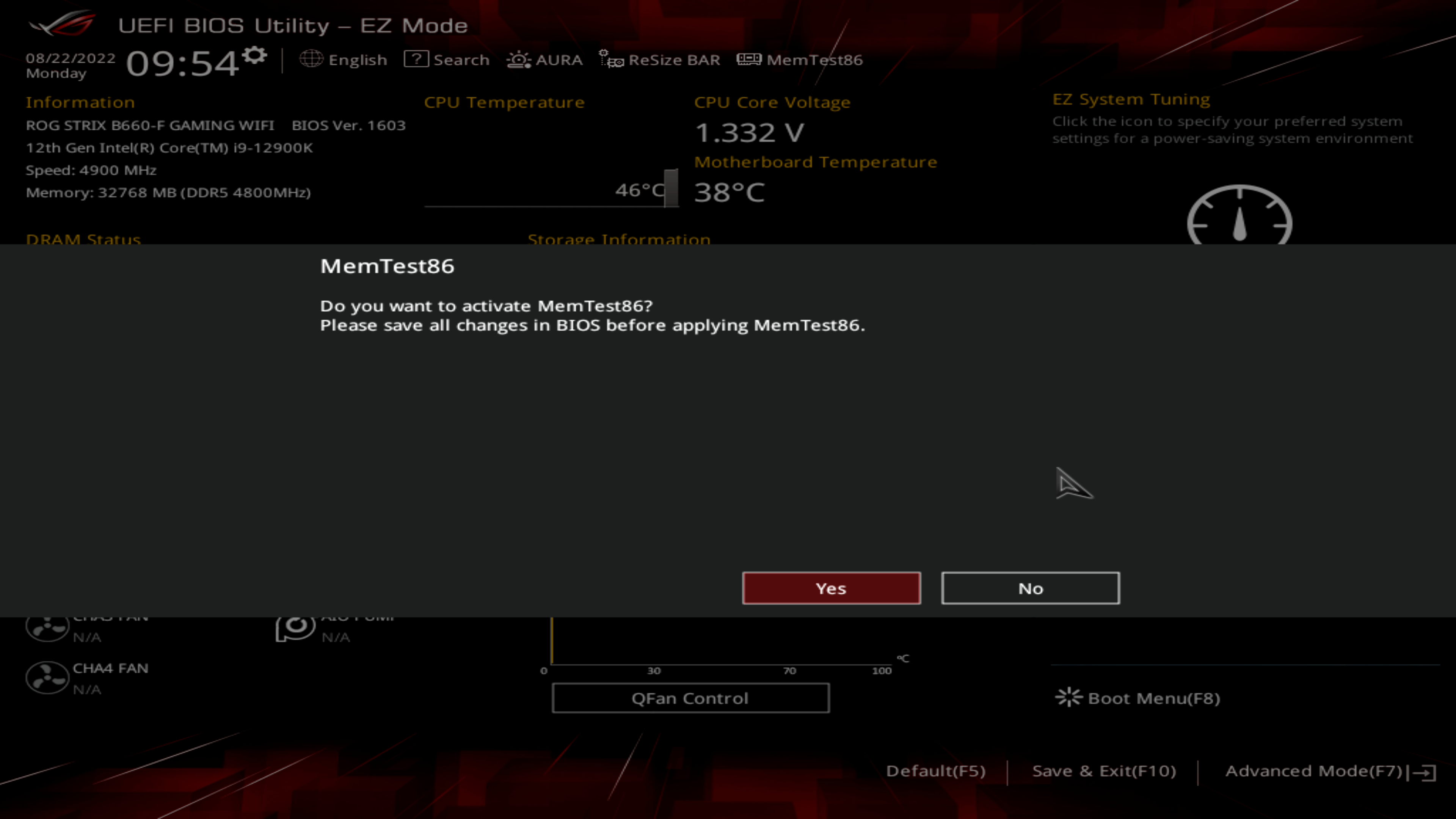

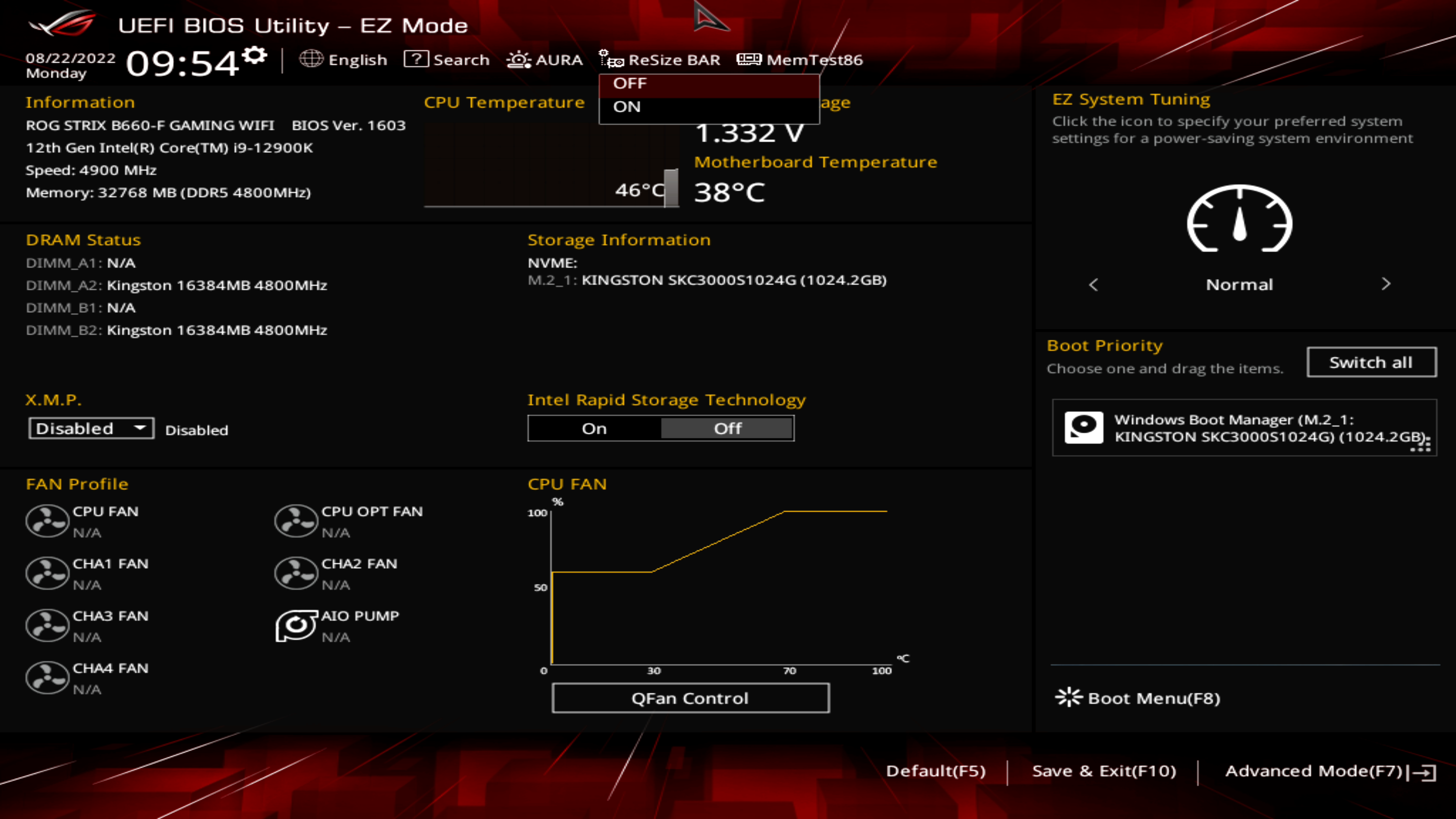

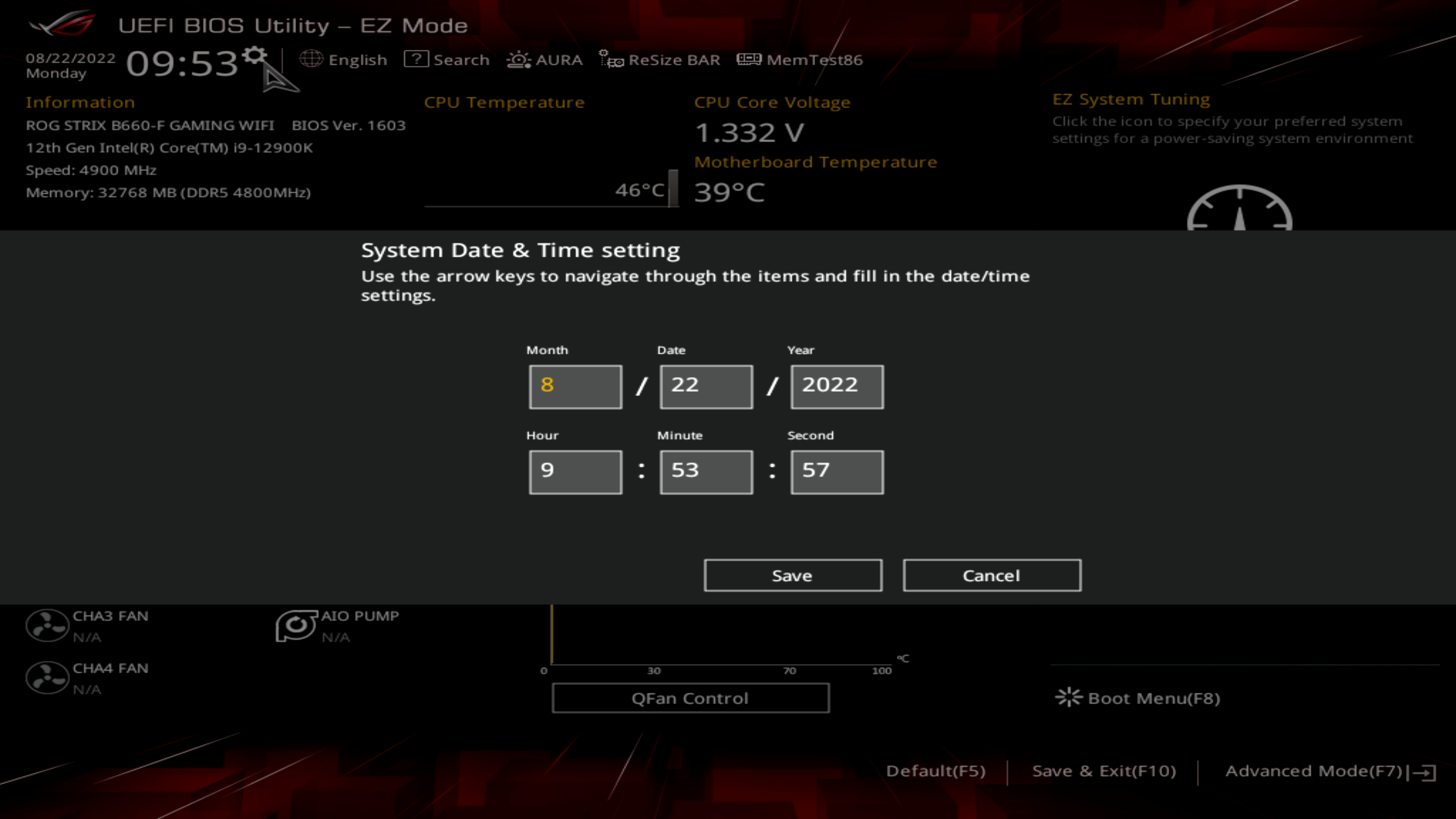

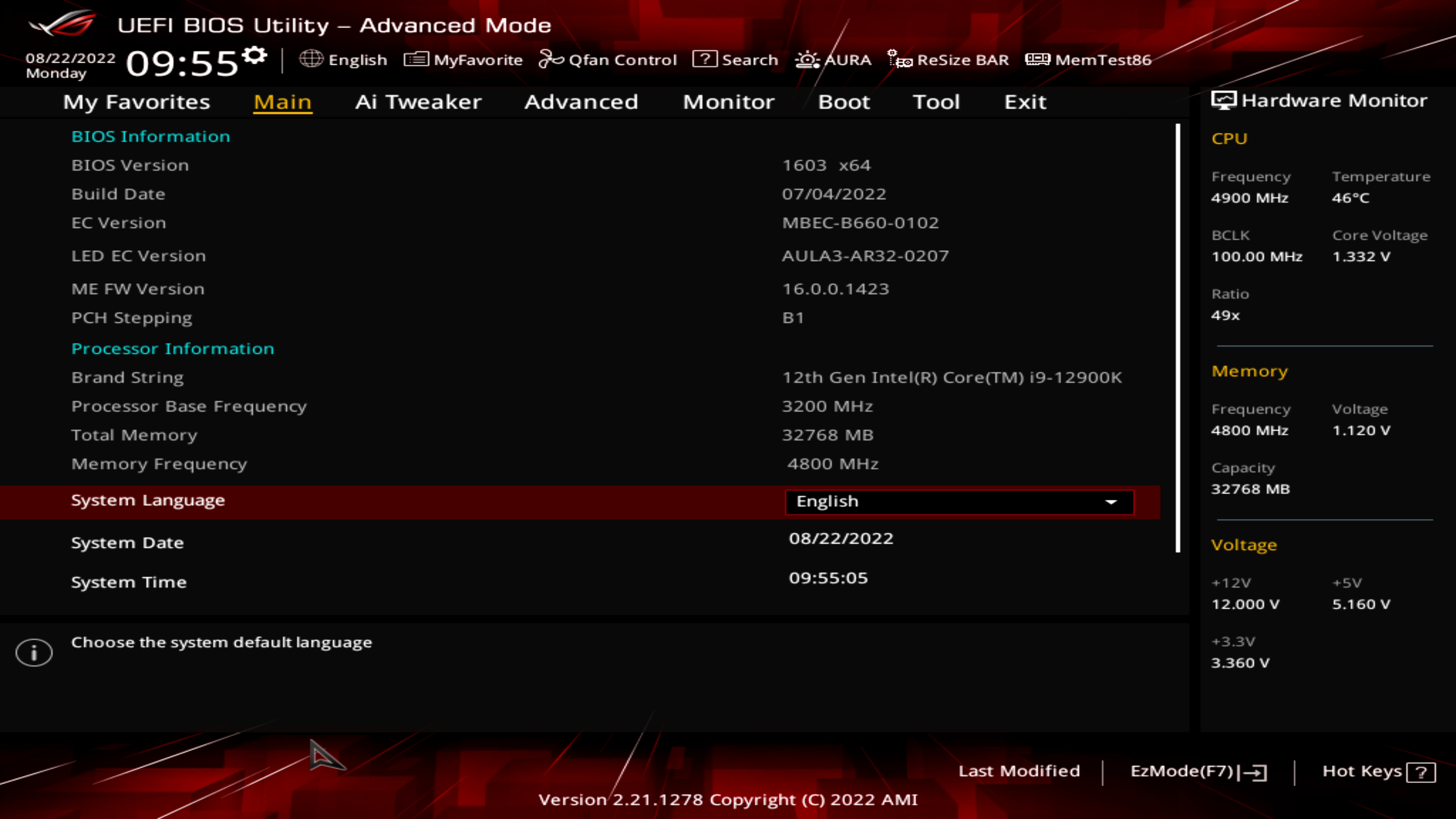

Традиционно, как и у всех остальных представителей серии ROG доступно два вида UEFI — упрощенный EZ Mode и полноценный Advanced Mode.

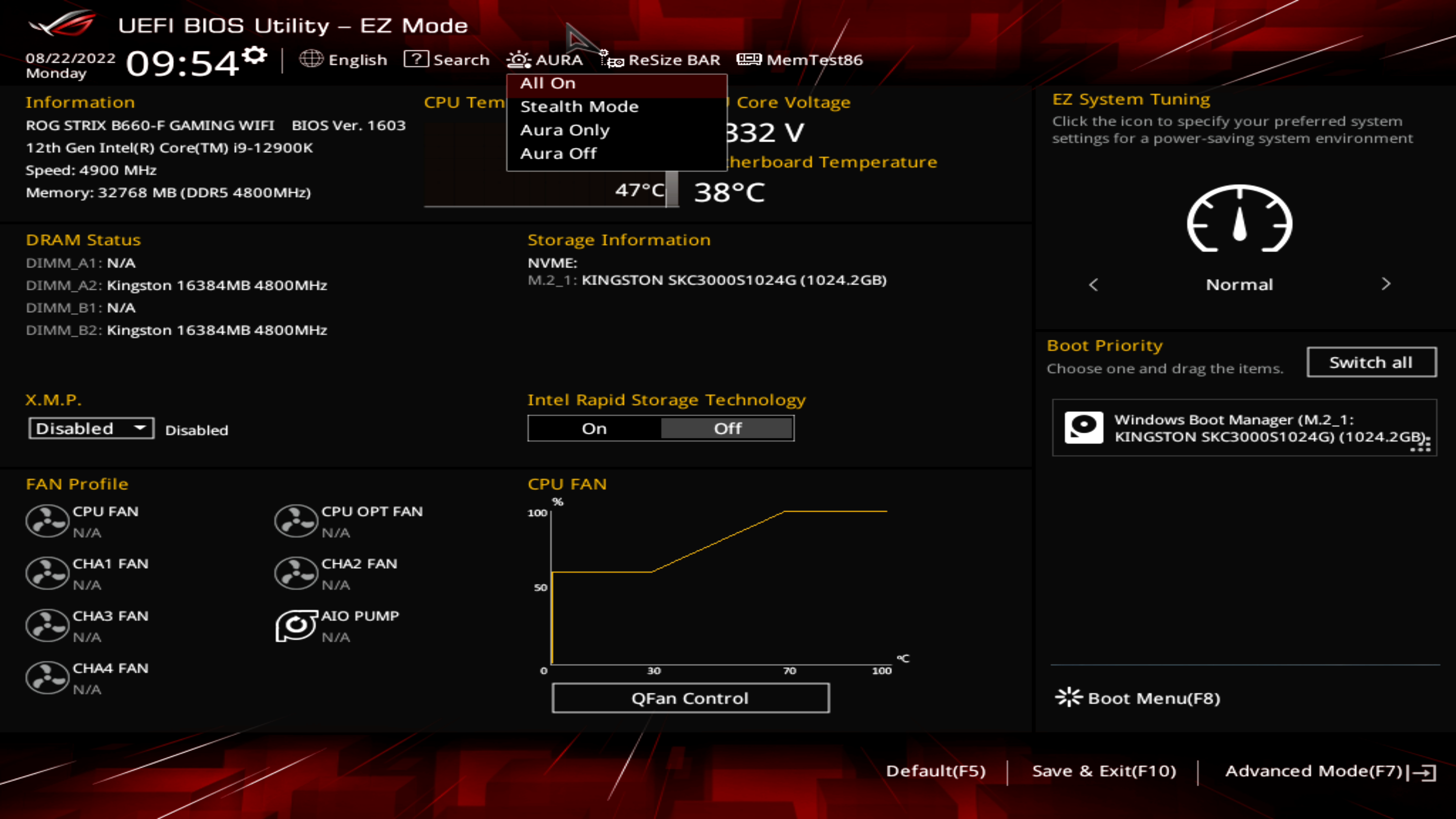

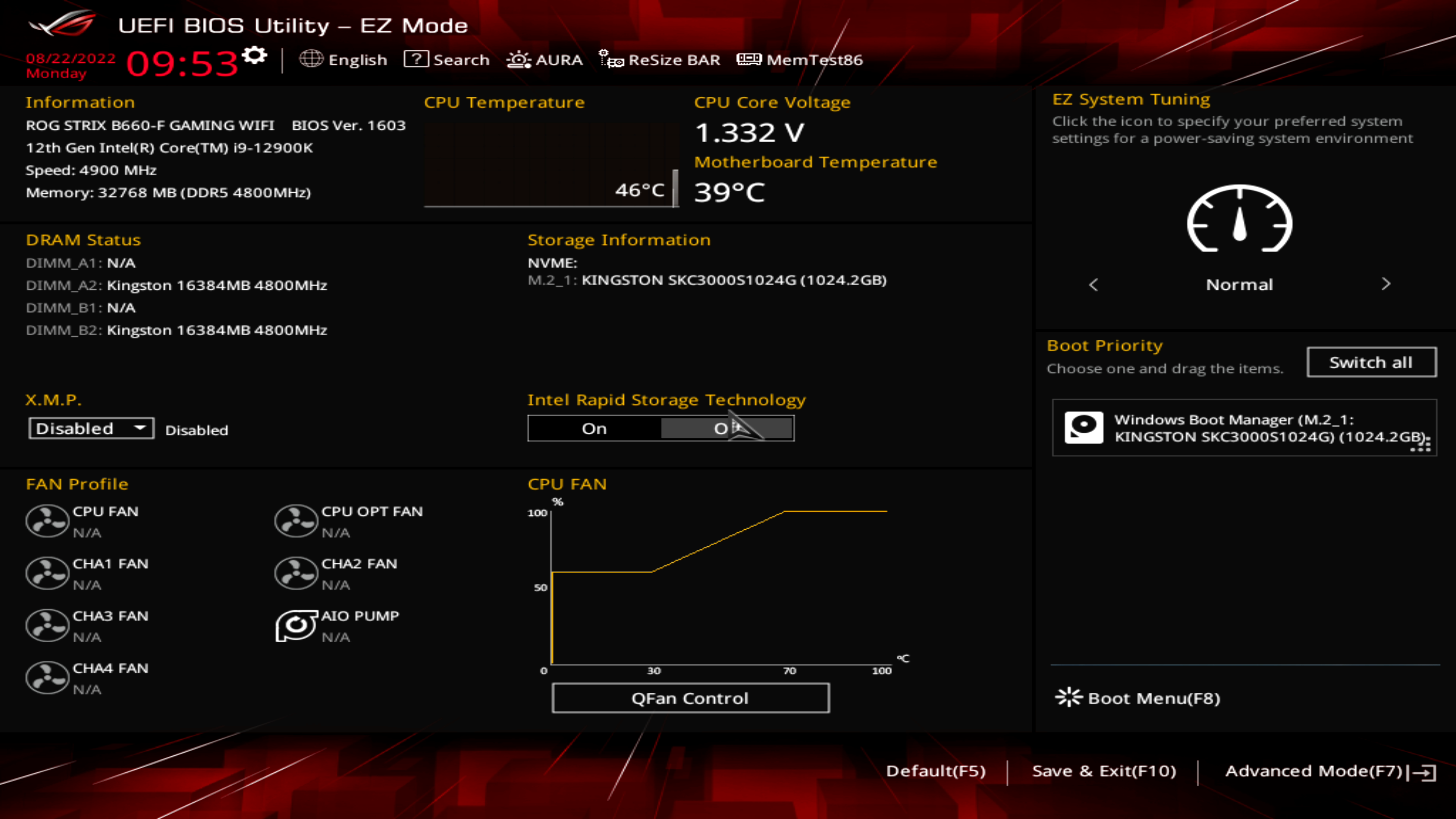

Первый собирает в себя ключевые параметры в рамках одного окна. Возможно сразу выставить время, применить профиль XMP, получить ключевую сводку о системе, настроить кривую оборотов вентиляторов, поработать с RAID (Intel Rapid Storage), установить приоритет загрузки с накопителей, а также запустить режим автоматического разгона.

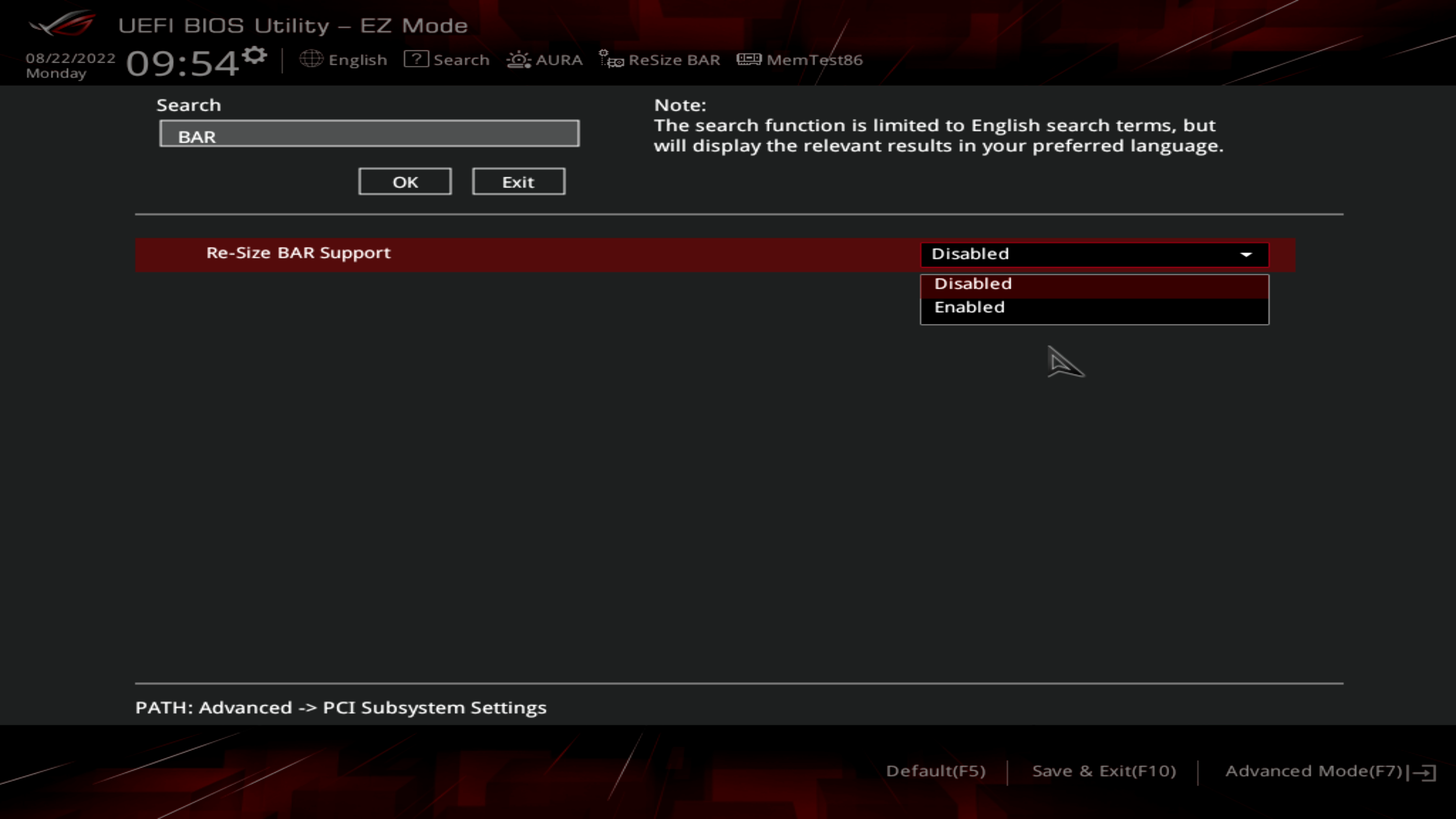

Из верхней панели, которая сопровождает пользователя везде, можно установить системное время, задать язык UEFI, найти нужную опцию через поиск, запустить настройку вентиляторов Q-fan, настроить режим работы ASUS AURA, вкл/выкл ReSize BAR, а также прогнать MemTest86 для проверки стабильности памяти.

Advanced Mode — это стандартный вид представления UEFI, схожий с другими продуктами ROG. Топология стандартна, так что пользователь без проблем сориентируется в настройках, если ранее сталкивался с платами серии ROG. В разделе My Favorites будут собираться наиболее часто используемые настройки. В разделе Main выводится краткая сводка о системе. Отсюда можно изменить язык UEFI, установить системное время, а также задать пароль.

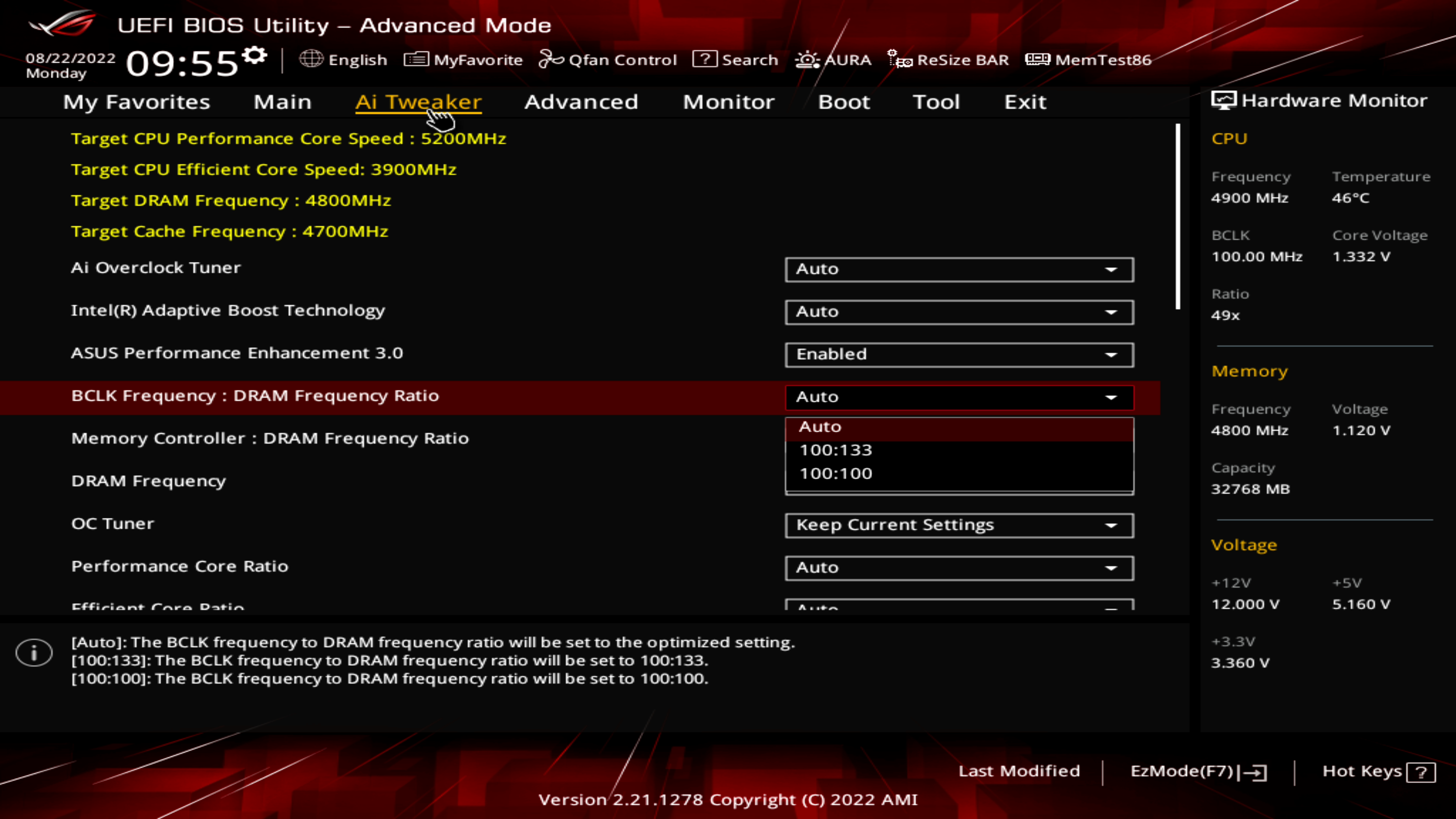

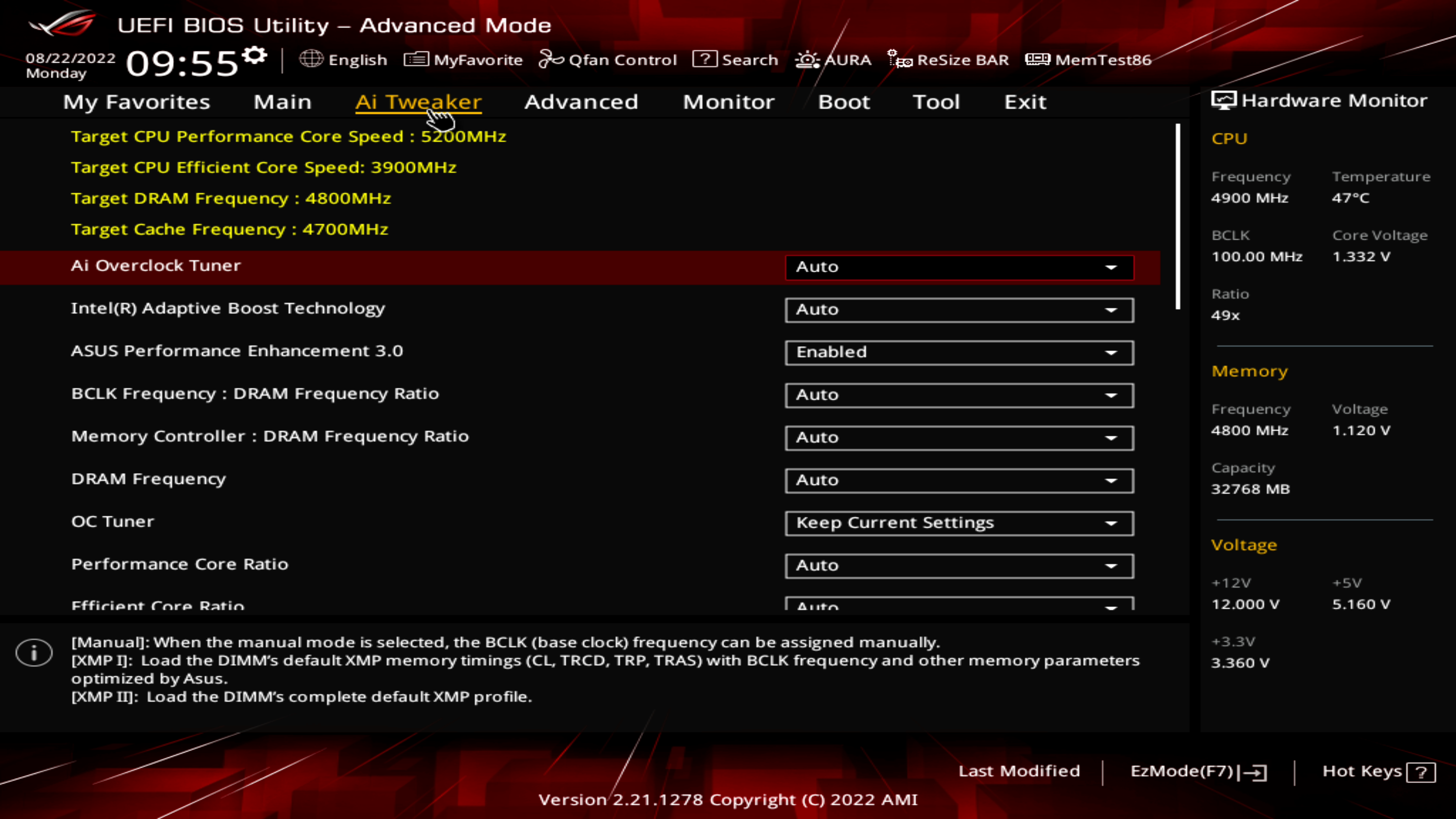

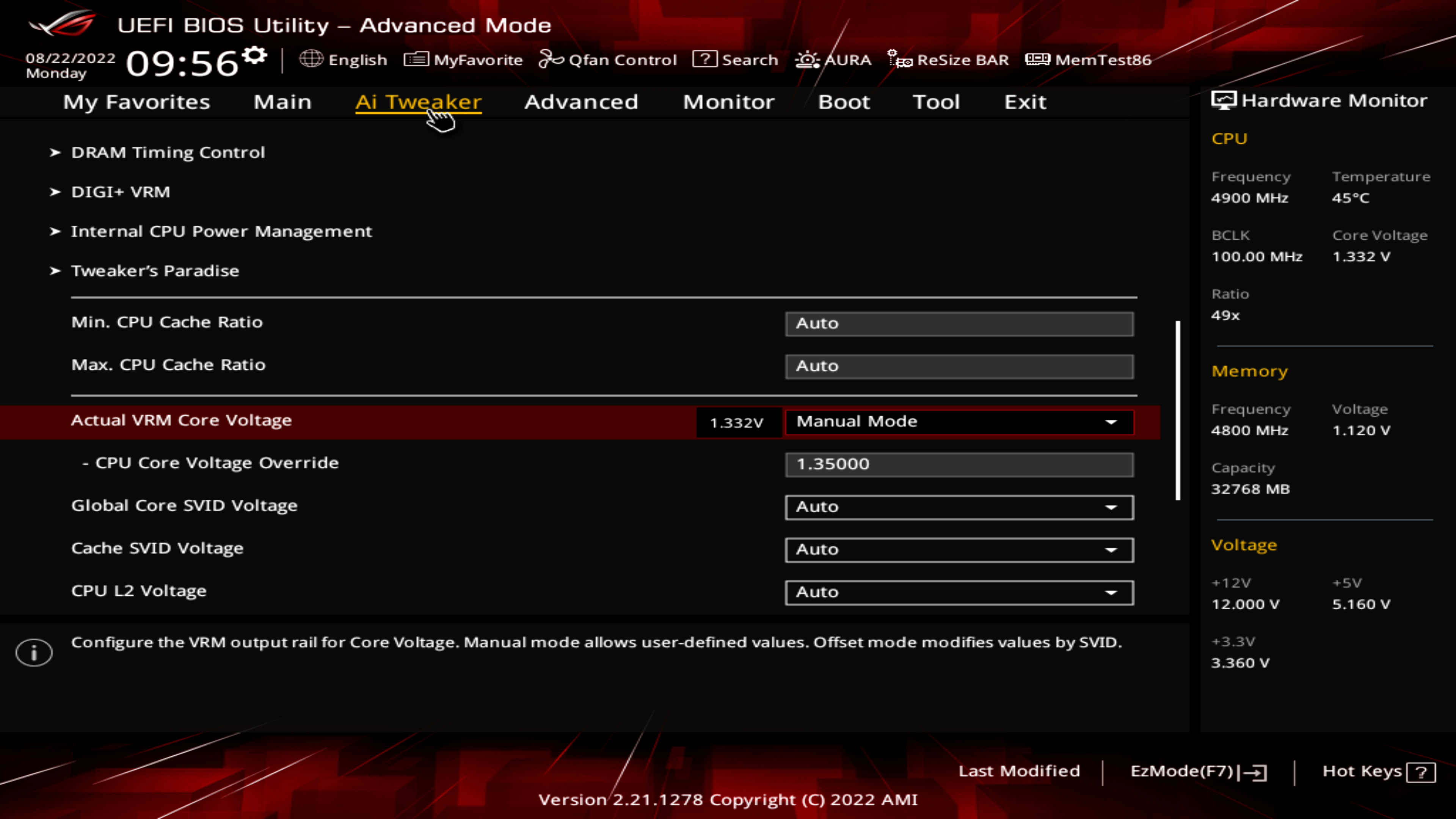

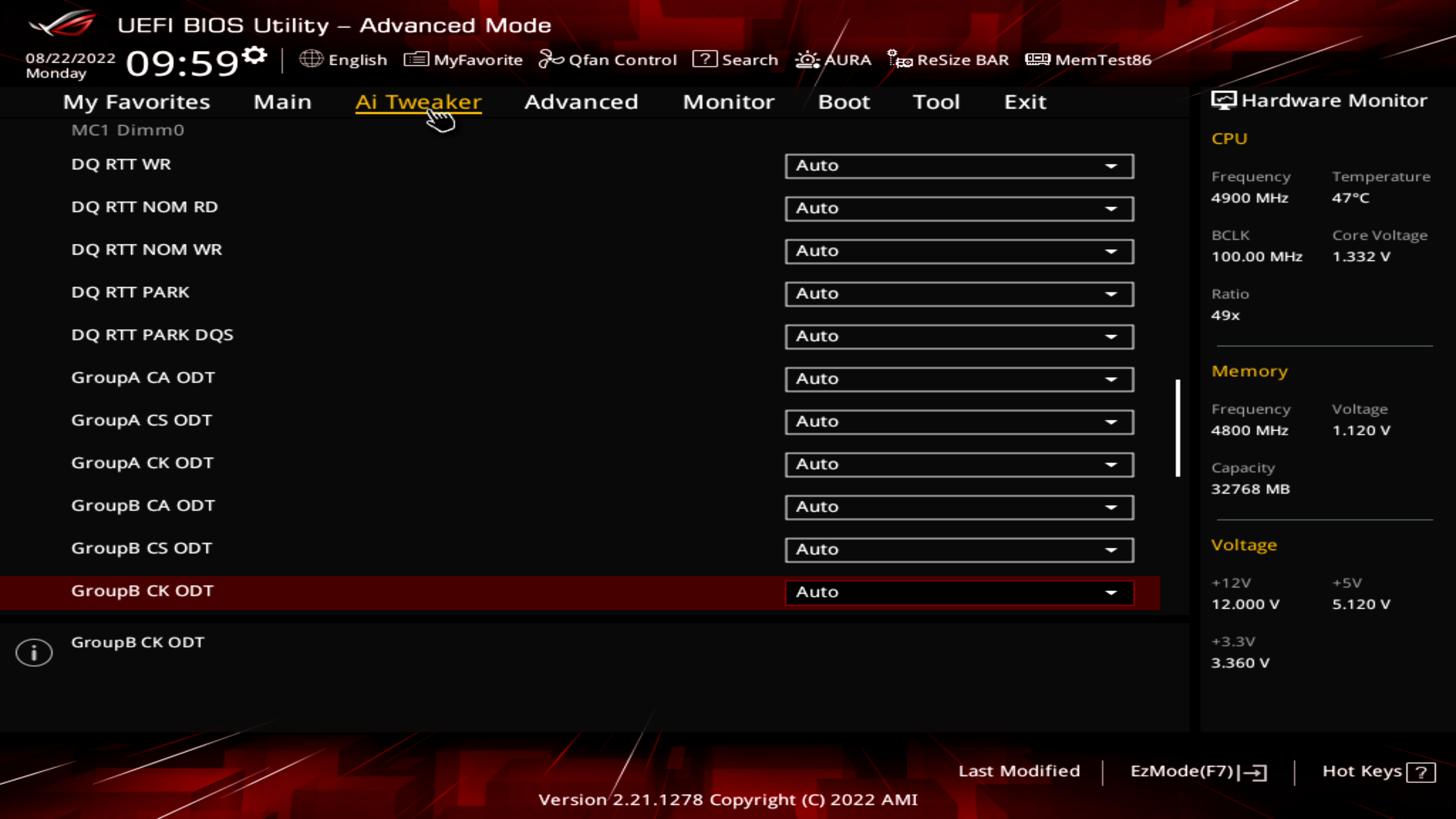

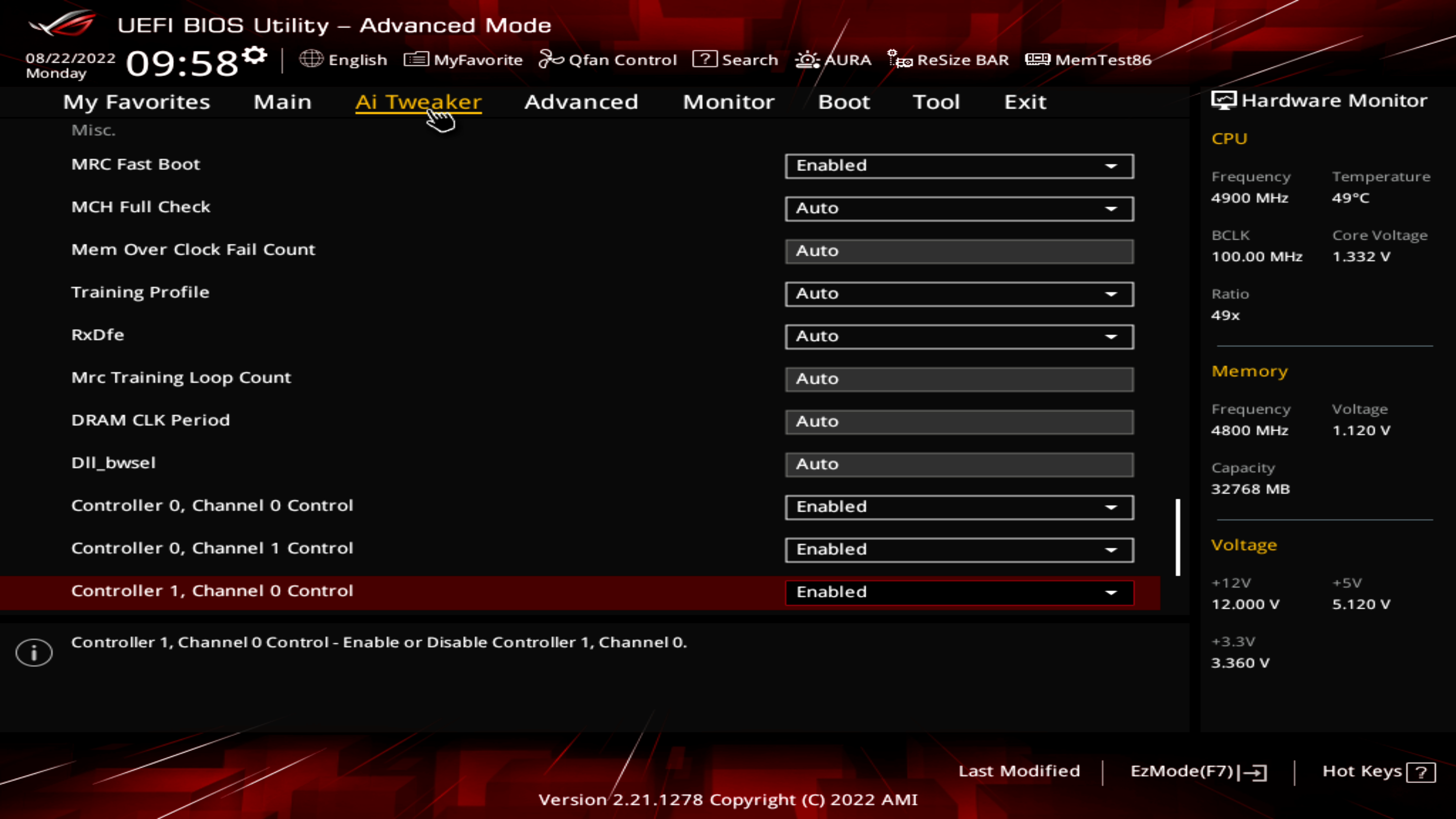

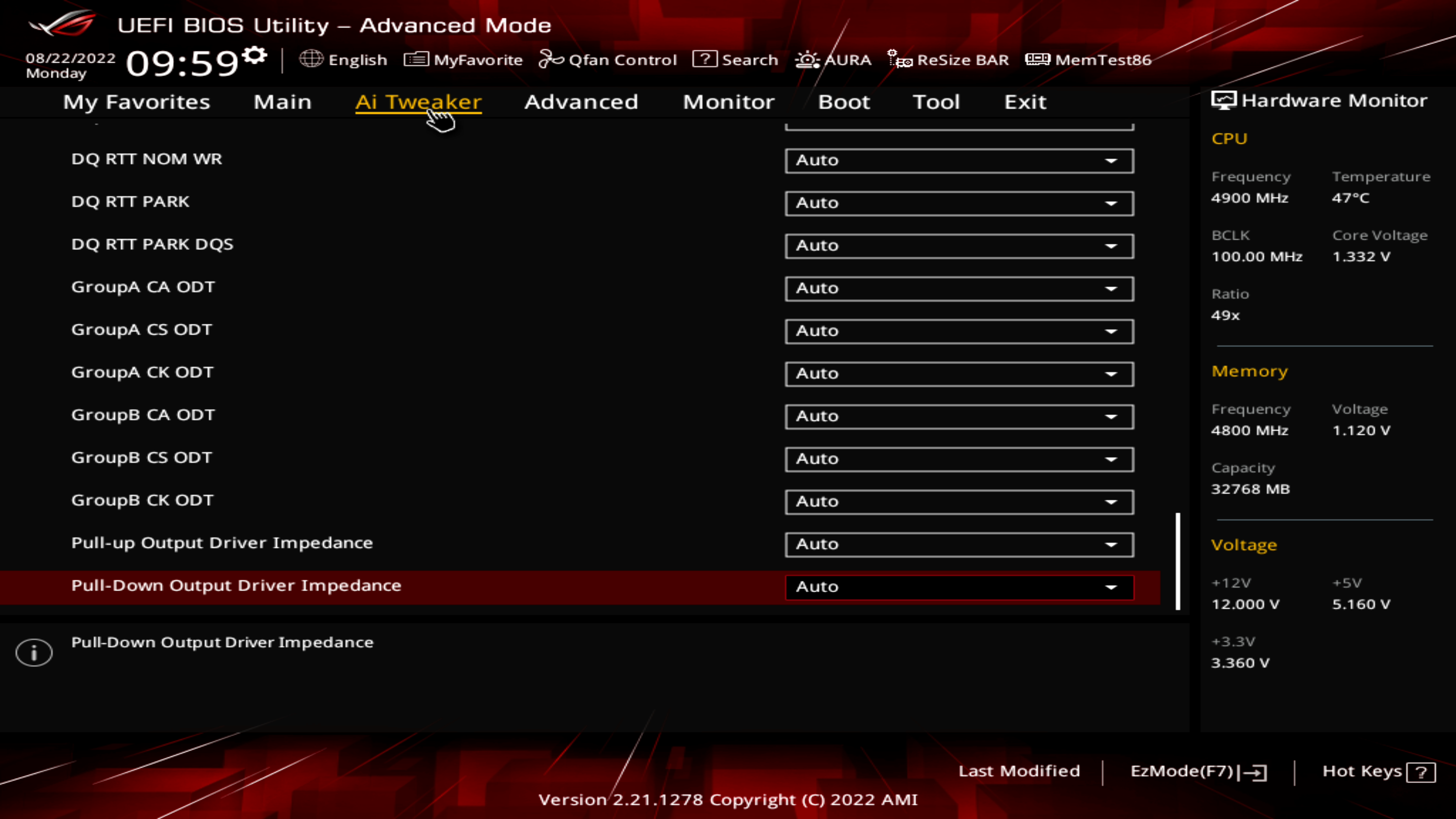

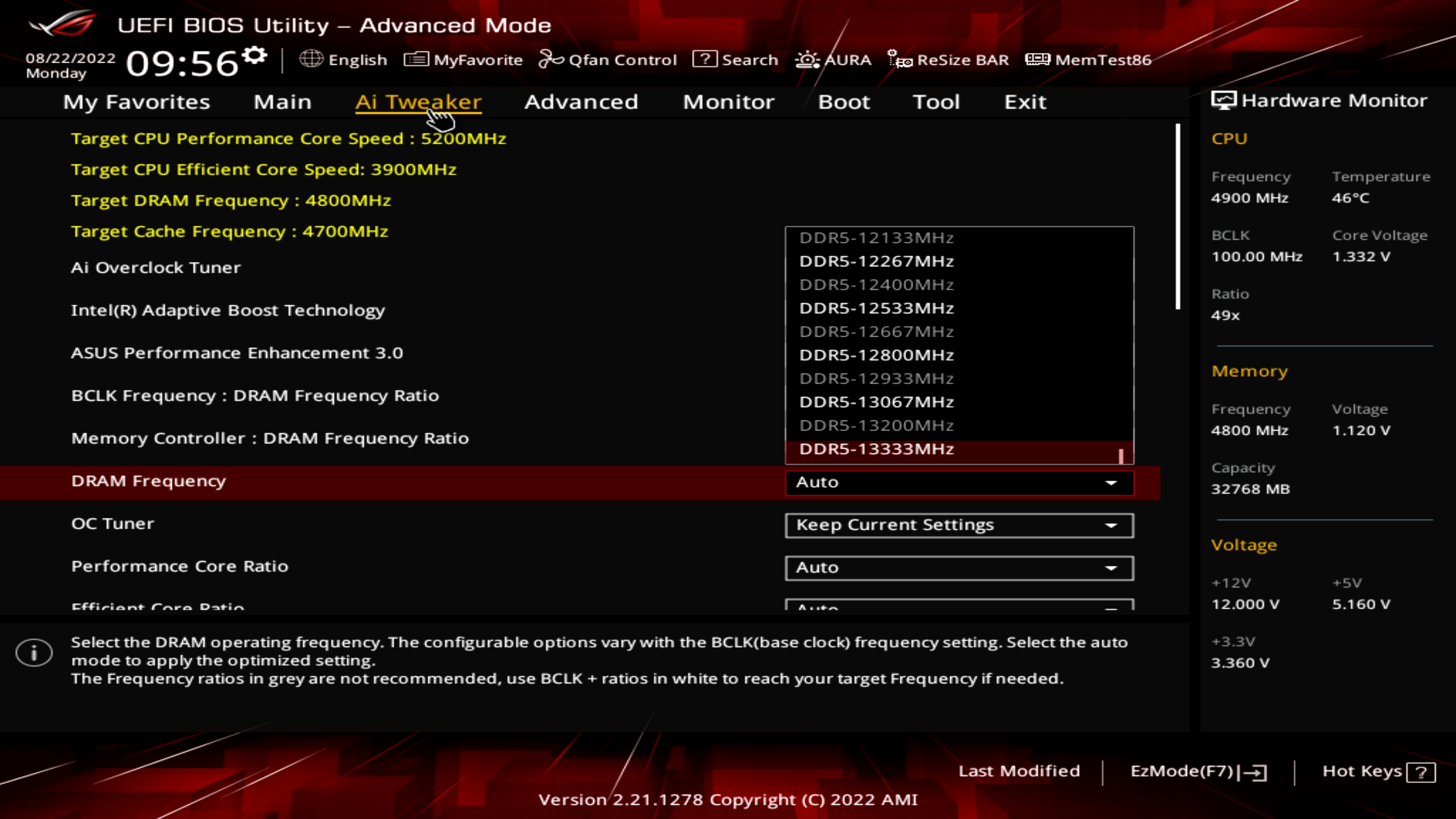

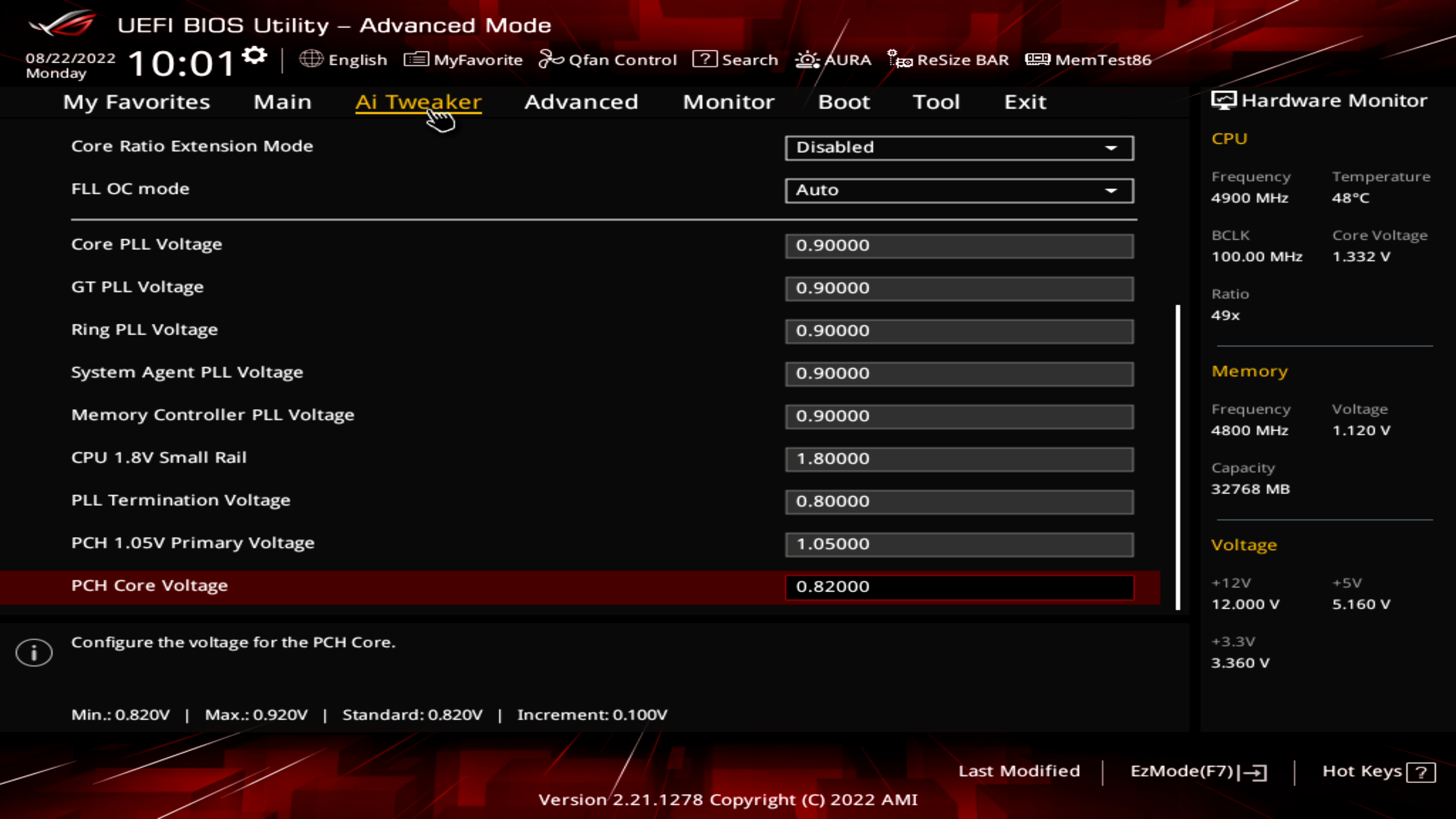

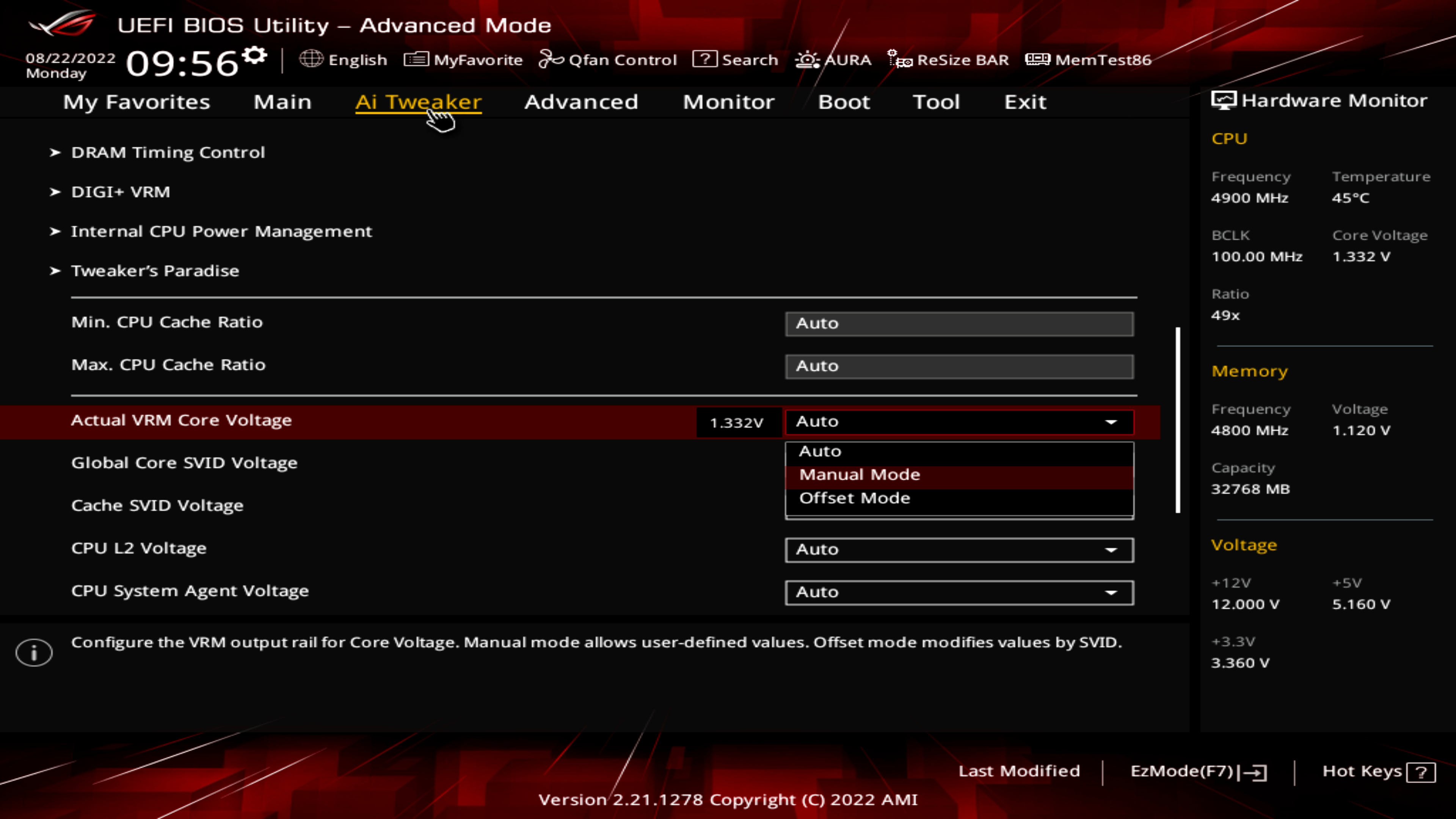

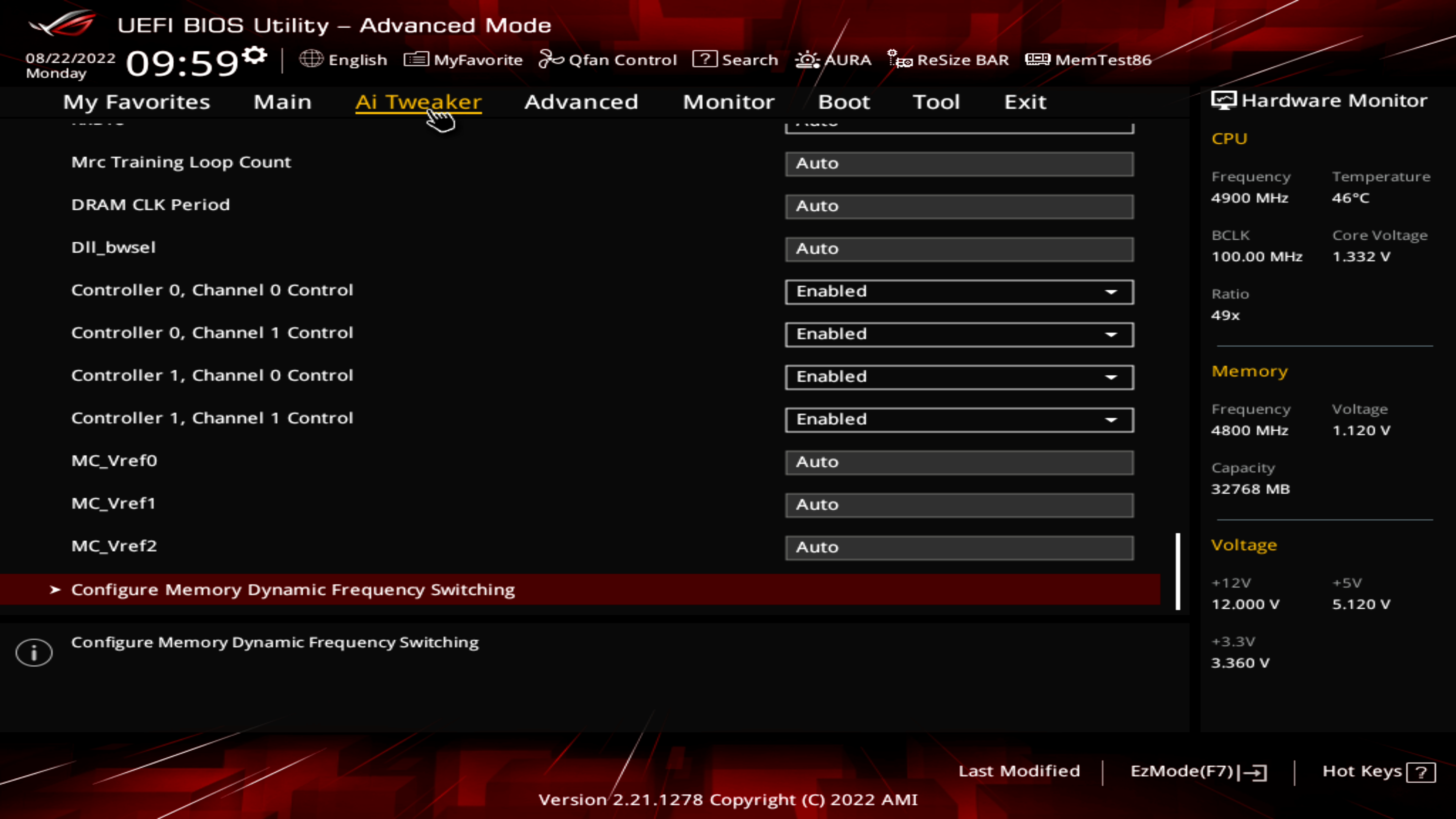

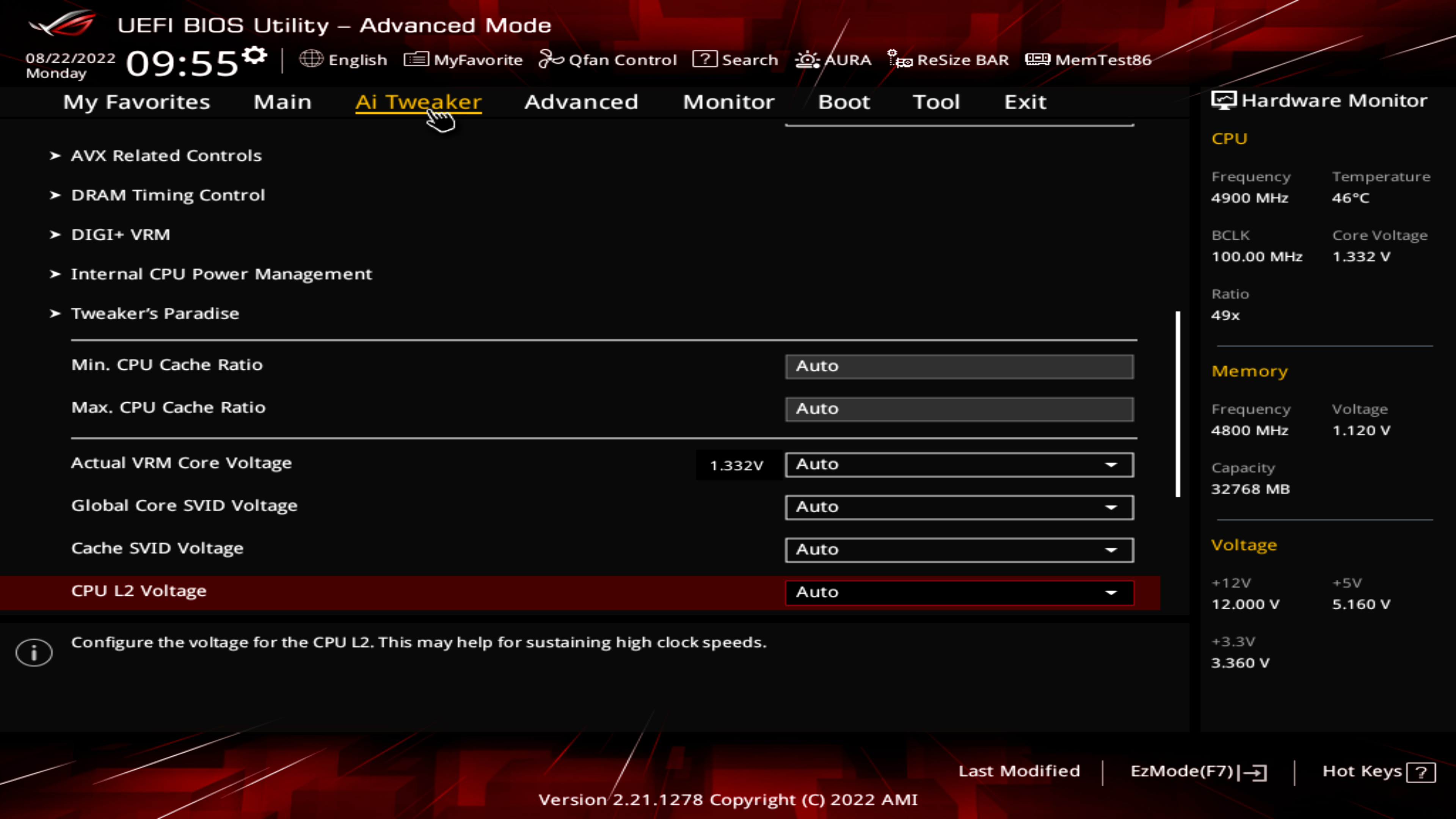

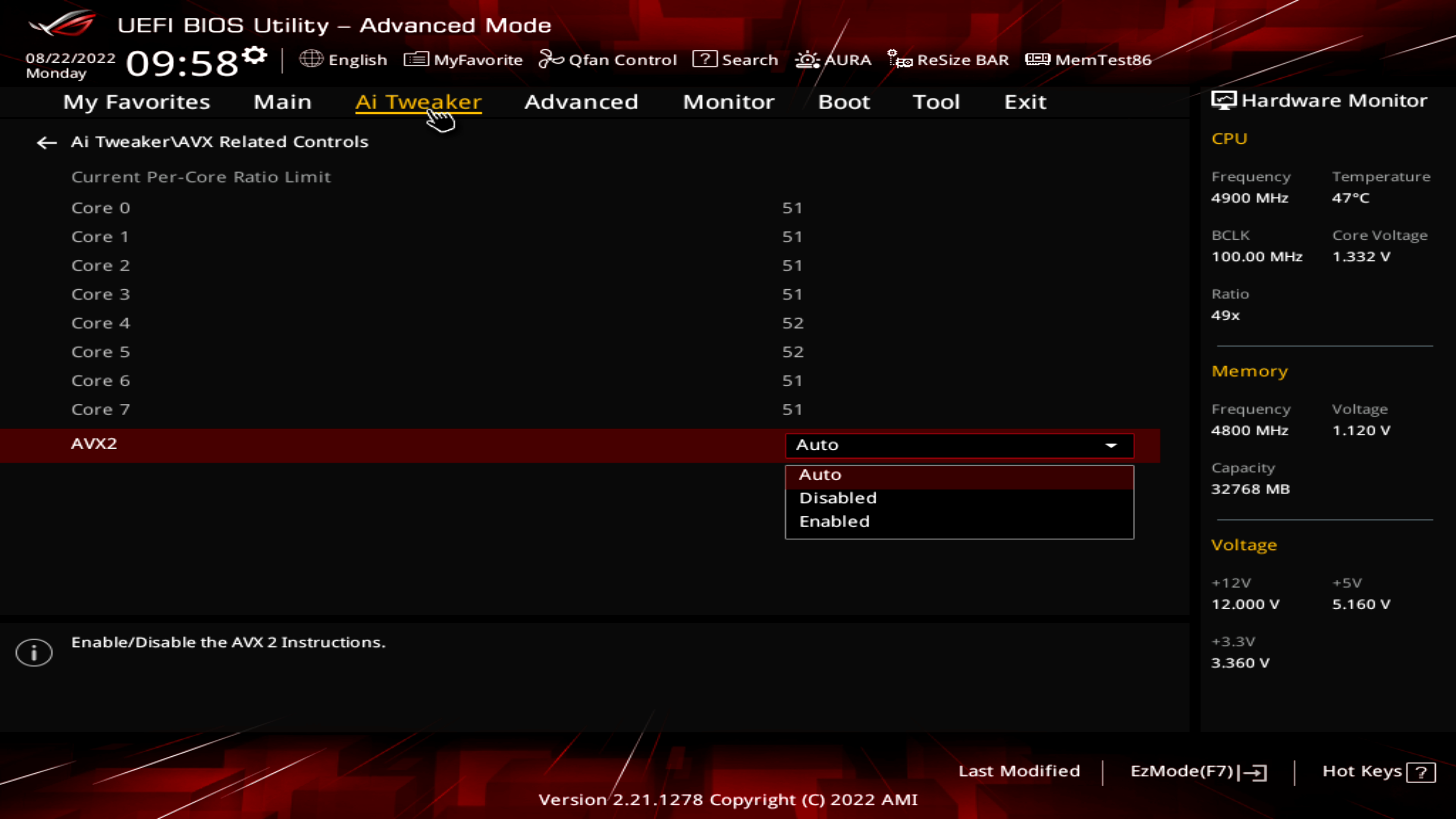

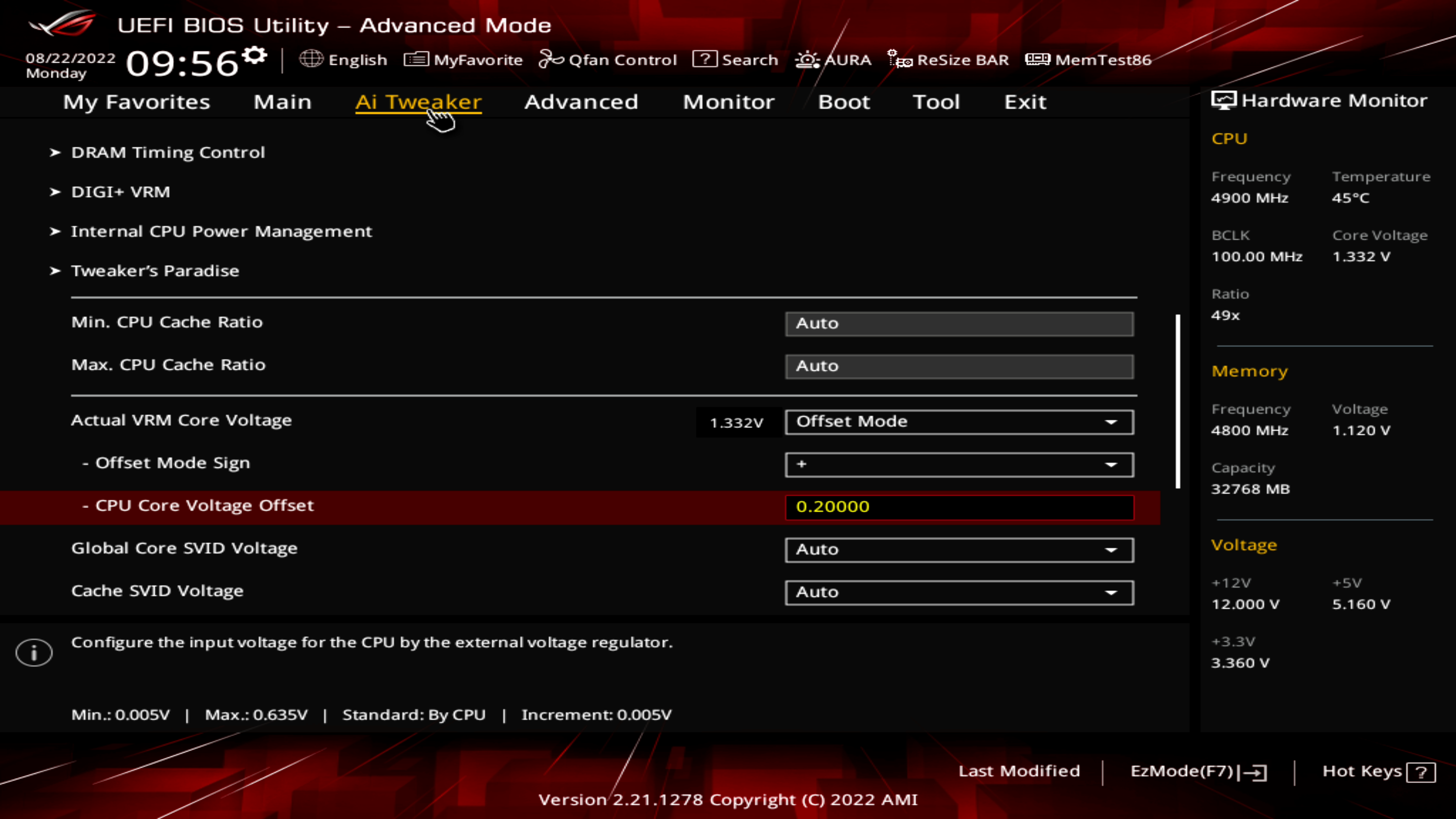

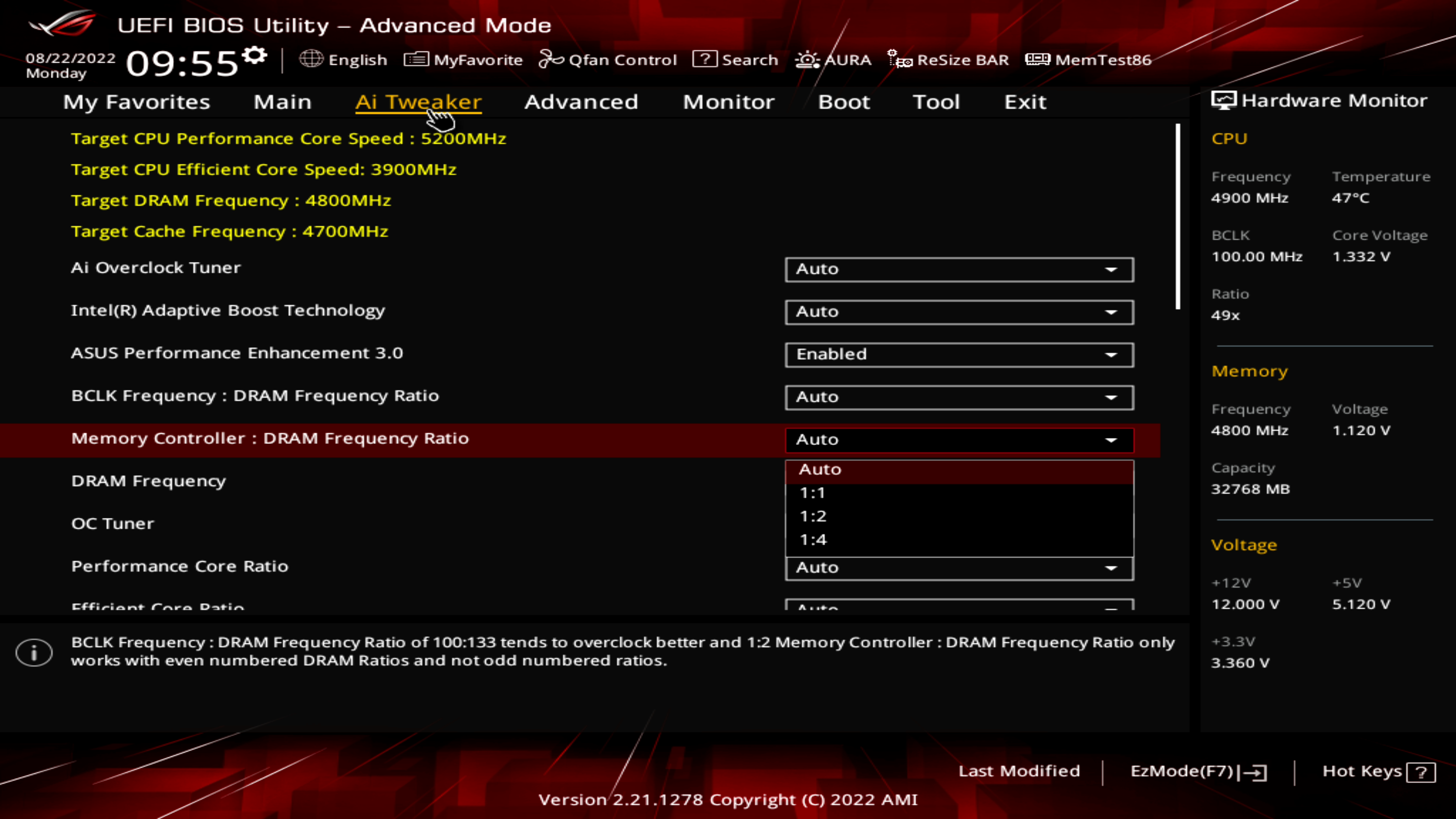

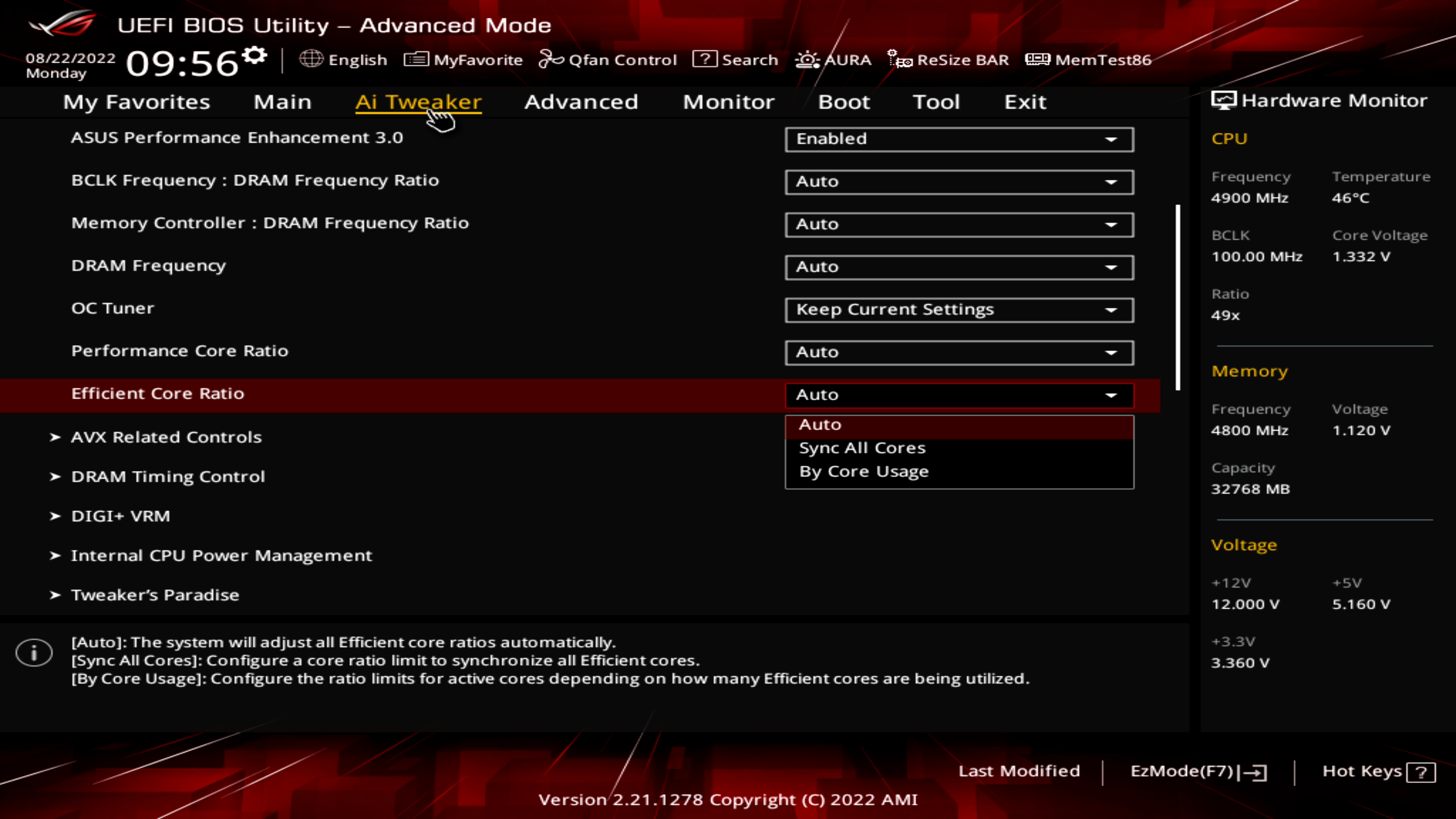

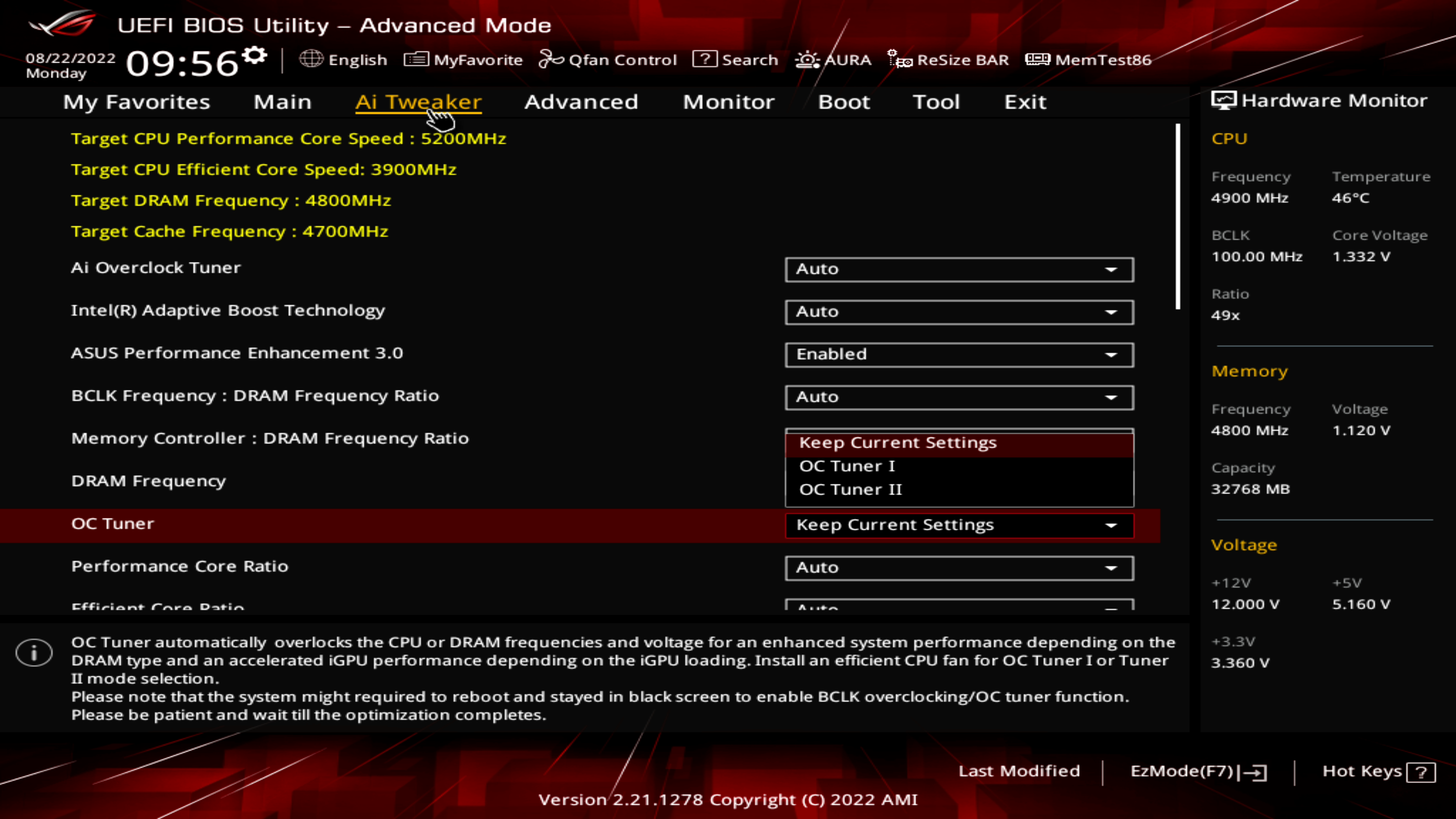

Ai Tweaker заслуженно любим многими, ведь именно тут проводятся все оверклокерские мероприятия. Вверху показываются целевые значения частот ключевых узлов системы, эти значения адаптивны, и в реальном времени показывают цифры с учетом всех применяемых настроек.

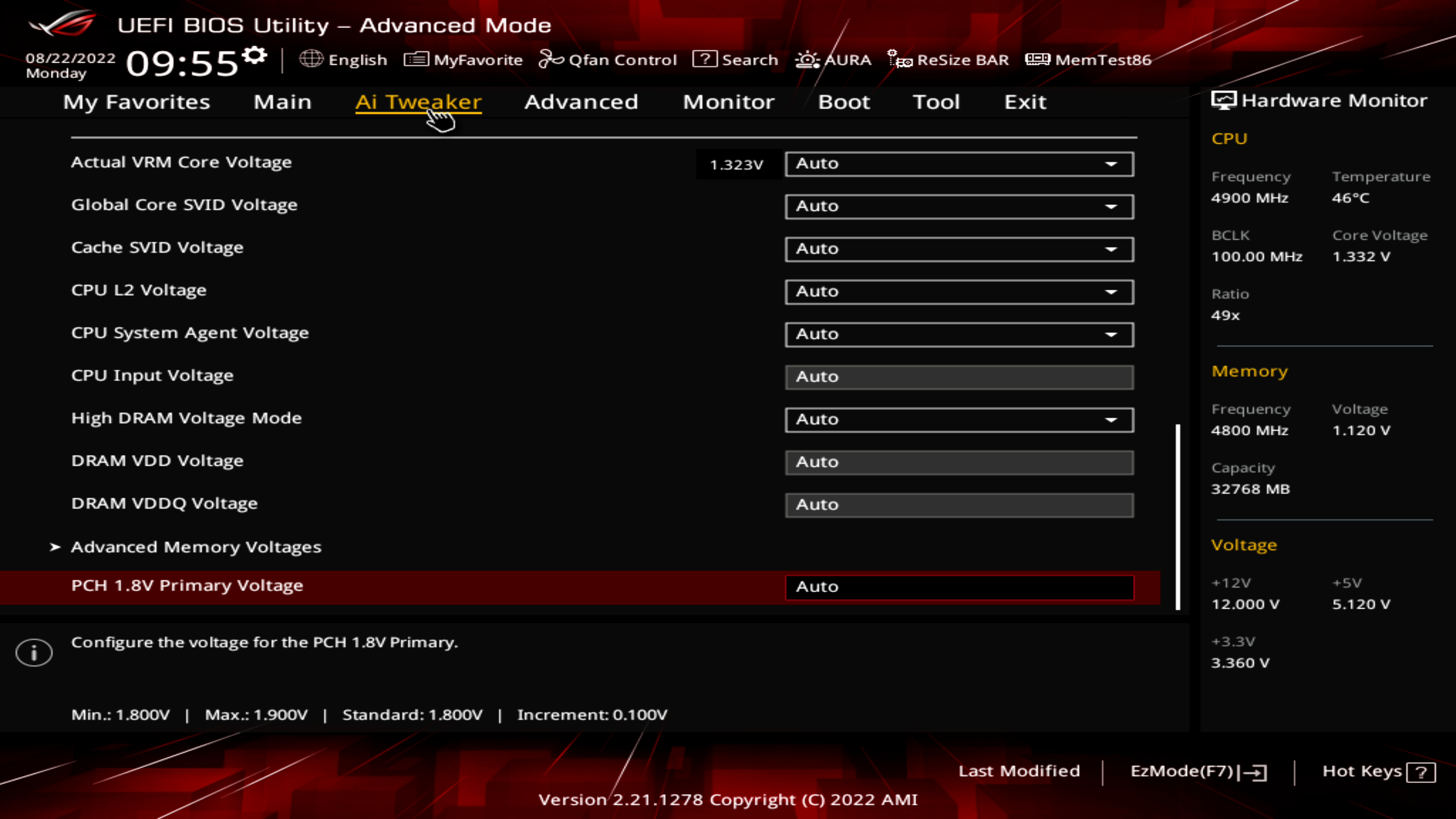

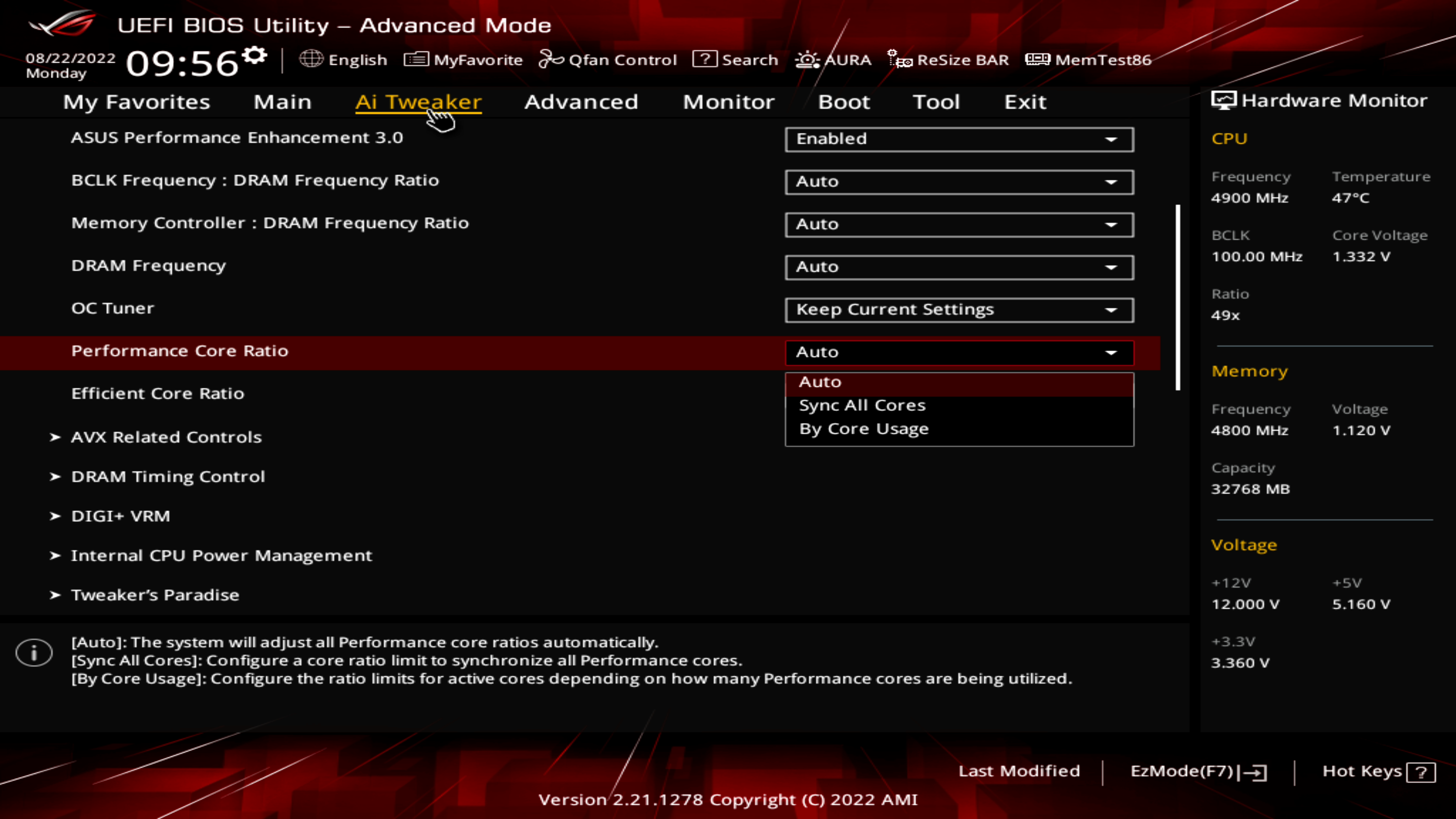

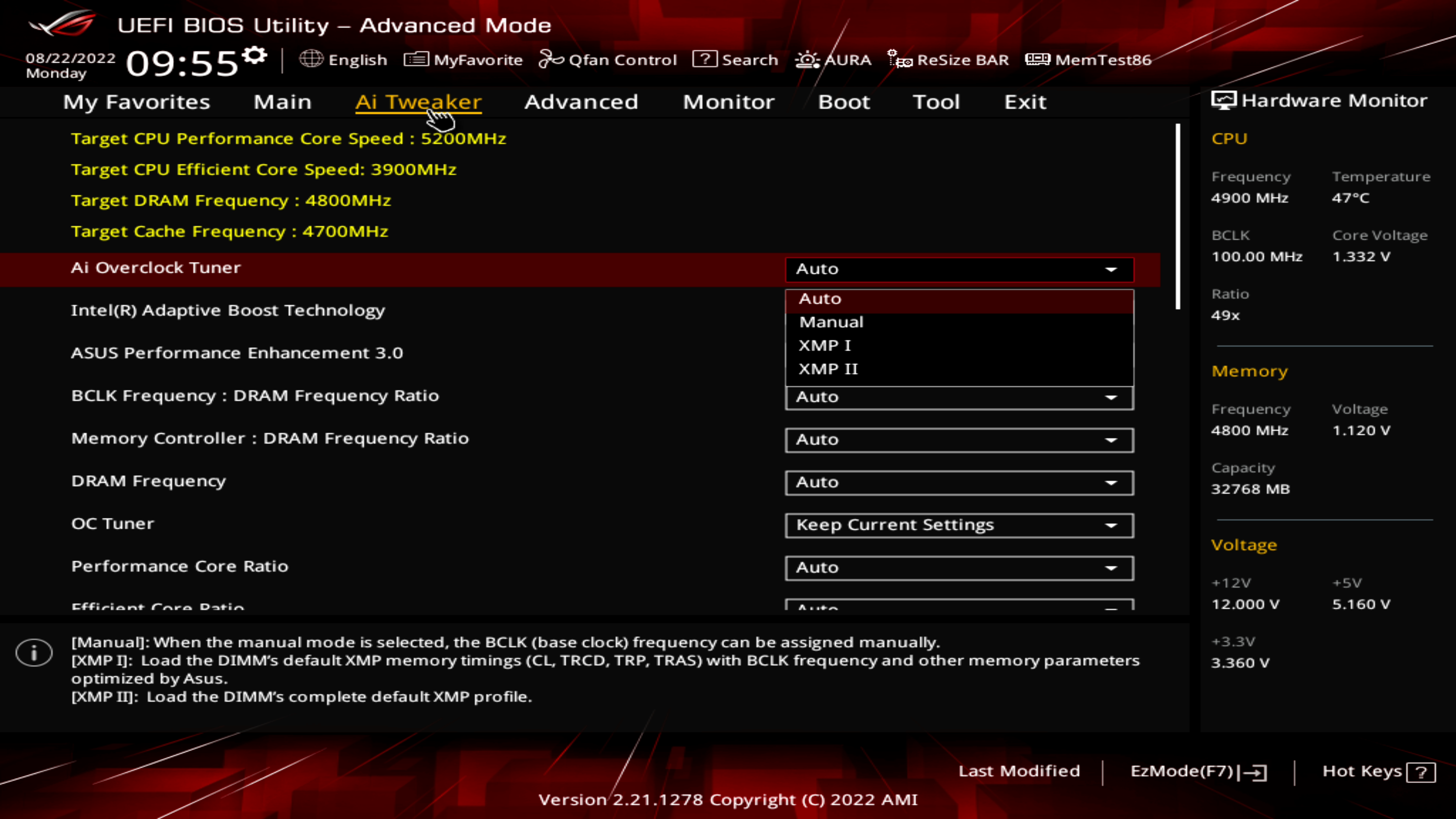

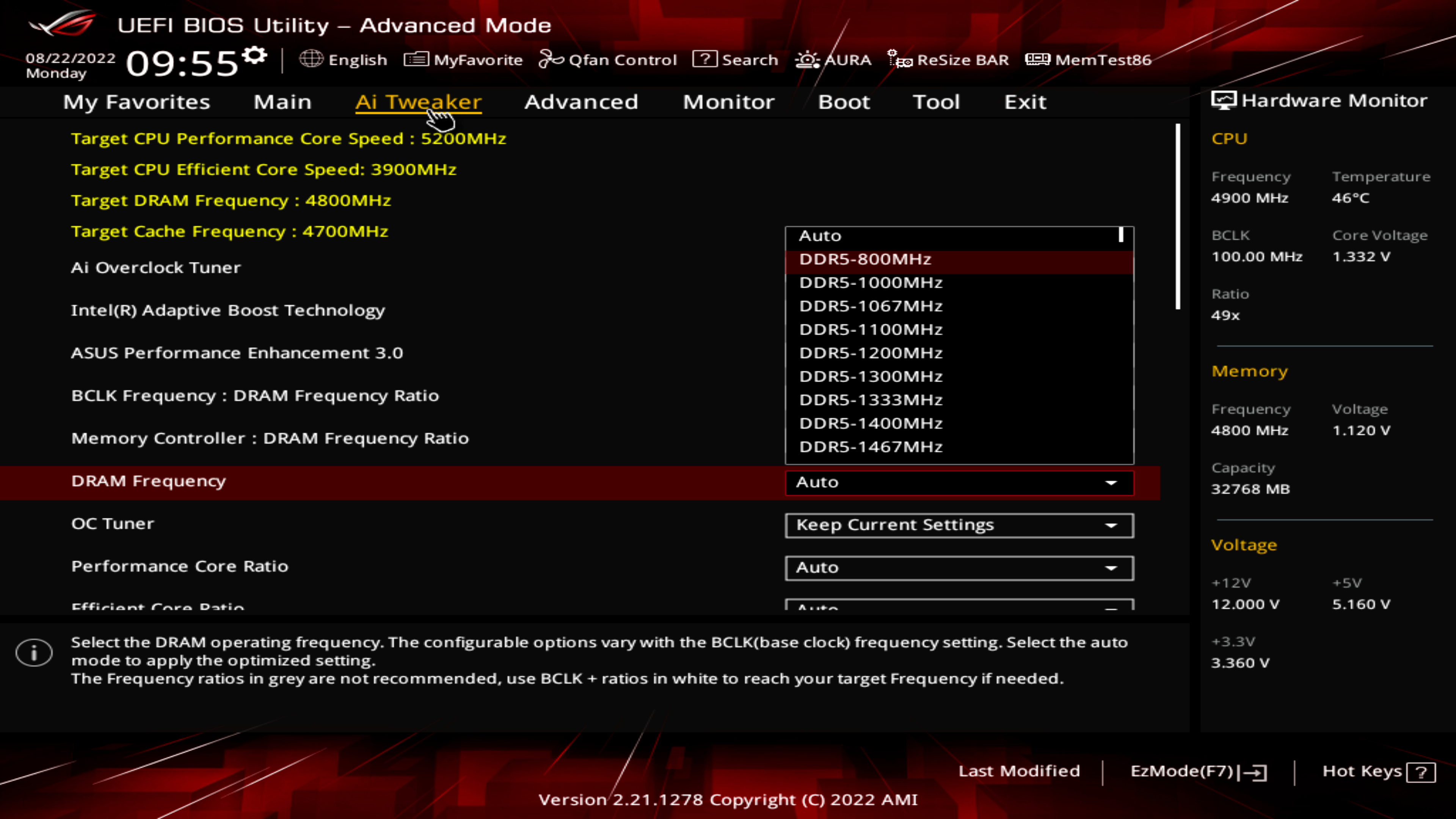

При переводе Ai Overclock Tuner в режим Manual открывается доступ ко всем функциям. Памяти можно выставить Gear 1 – Gear 4, частоту DDR5 от 800 до 13333 МГц. Частоты P-ядер и E-ядер могут выставляться индивидуально. AVX-инструкции можно отключить. Напряжения могут быть как фиксированными, так и «+» или «–» относительно заводских. В подаче напряжения на процессор есть выбор между SVID или актуальным VRM. Пределы значений находятся далеко за пределами безопасных, так что они не будут ограничивать пользователя в возможностях.

Параметр	Диапазон регулировки	Шаг
BCLK Frequency (МГц)	80–1000	0,05
CPU Core Ratio (Множитель)	8–52	1
CPU Load-line Calibration (Уровень)	Level1…7	1
CPU Current Capability (%)	100…170	10
CPU Core Voltage (В)	0,6–1,7	0.005
CPU Cache SVID (В)	0,6–1,7	0,001
CPU L2 Voltage (В)	0,7–1,8	0,001
CPU System Agent Voltage (В)	0,7–1,6	0,001
CPU Input Voltage (В)	1,8–2,1	0,01
CPU Cache Ratio (Множитель)	8–52	1
DRAM Frequency (МГц)	800–13333	100/133
DRAM VDD (B)	0,8–2,07	0,005
DRAM VDDQ (B)	0,8–2,07	0,005
CPU Input Voltage (В)	1,5–2,1	0,01

В связи с тем, что на борту платы чипсет Intel B660, максимальные значения множителей частот P/E-ядер ограничены. Зато у пользователя полностью развязаны руки для экспериментов с оперативной памятью, даже есть опция, убирающая безопасный лимит напряжения в 1,435 В «High DRAM Voltage Mode», что позволит подать на планки памяти до 2,07 В.

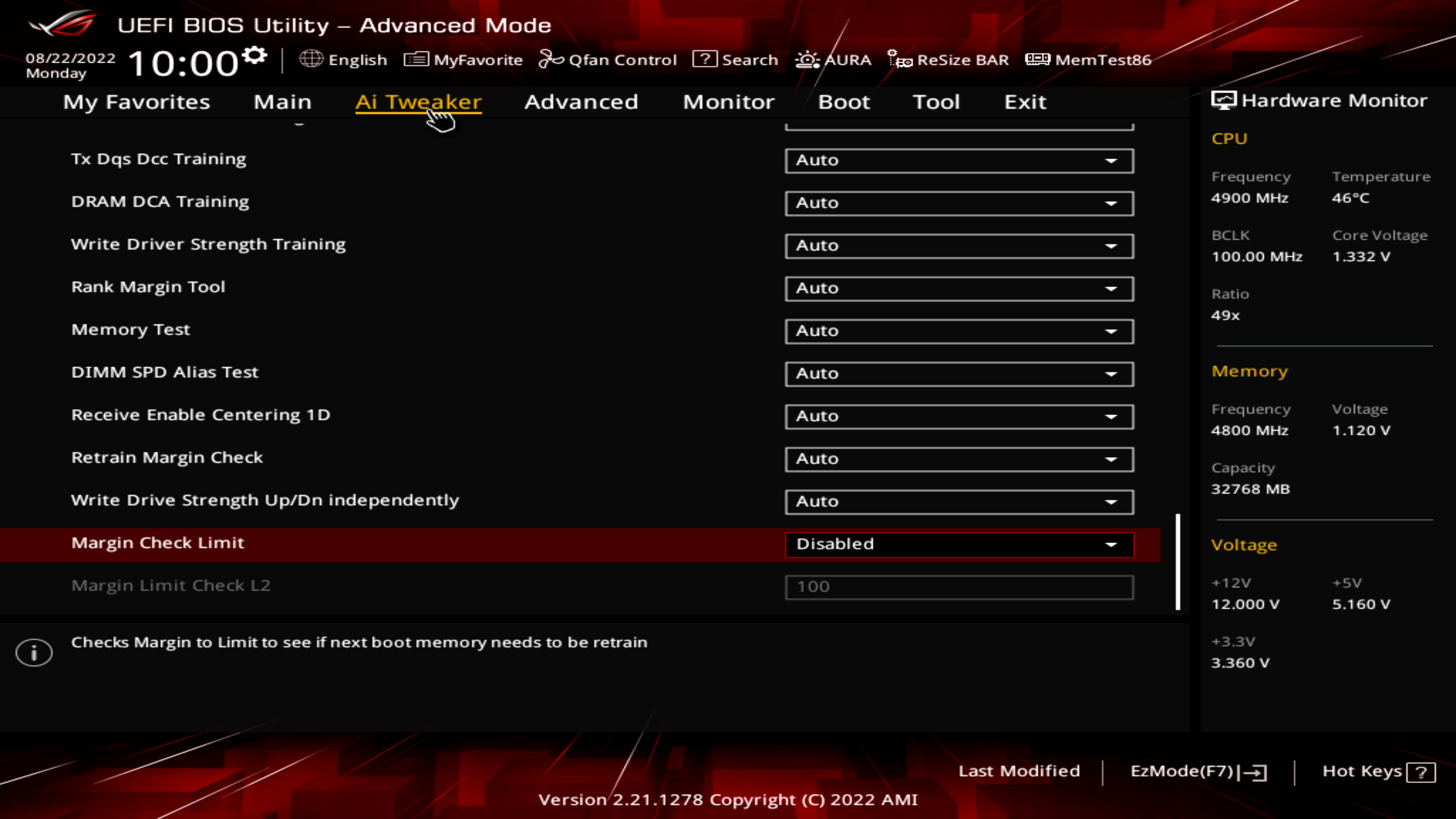

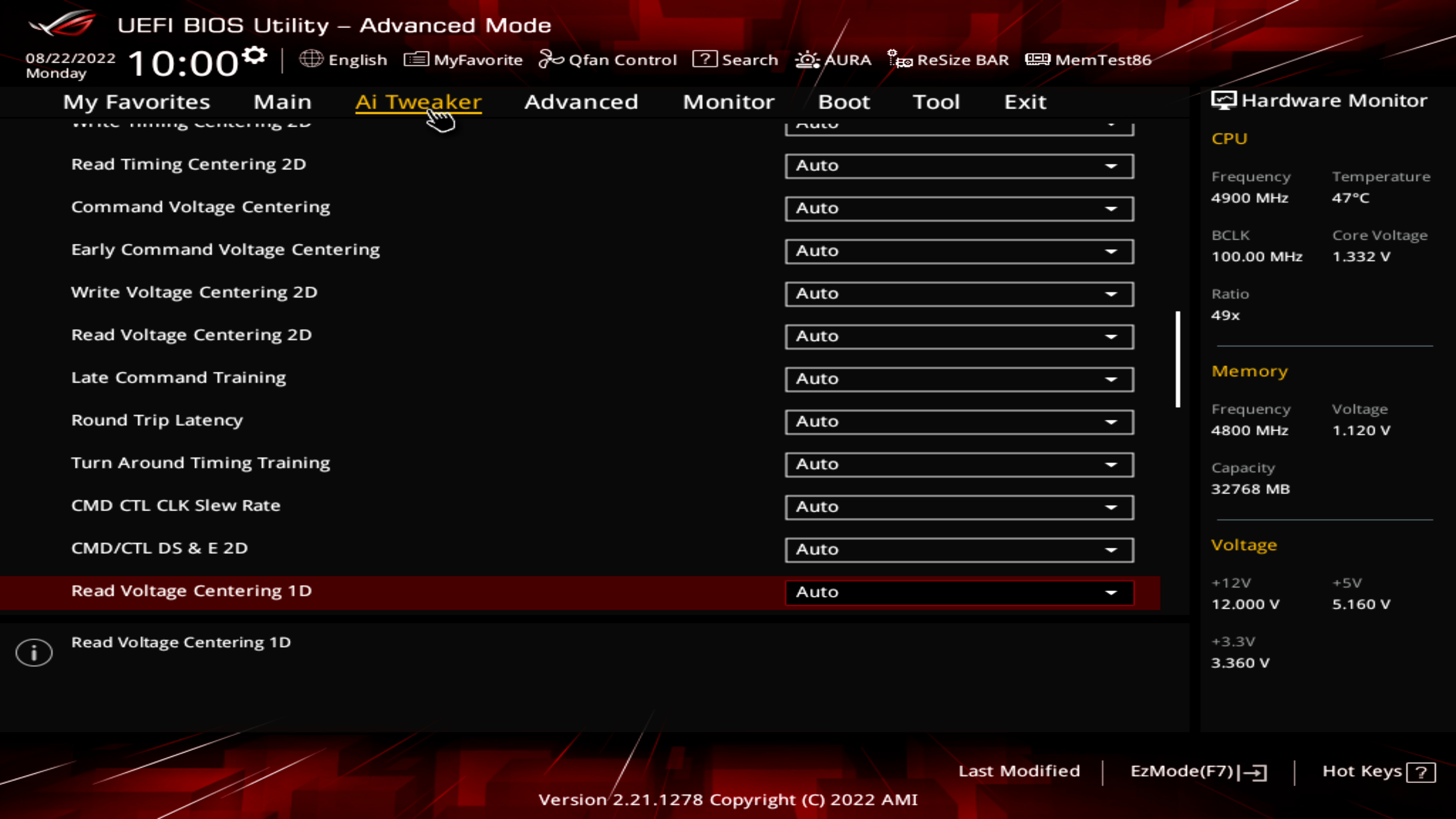

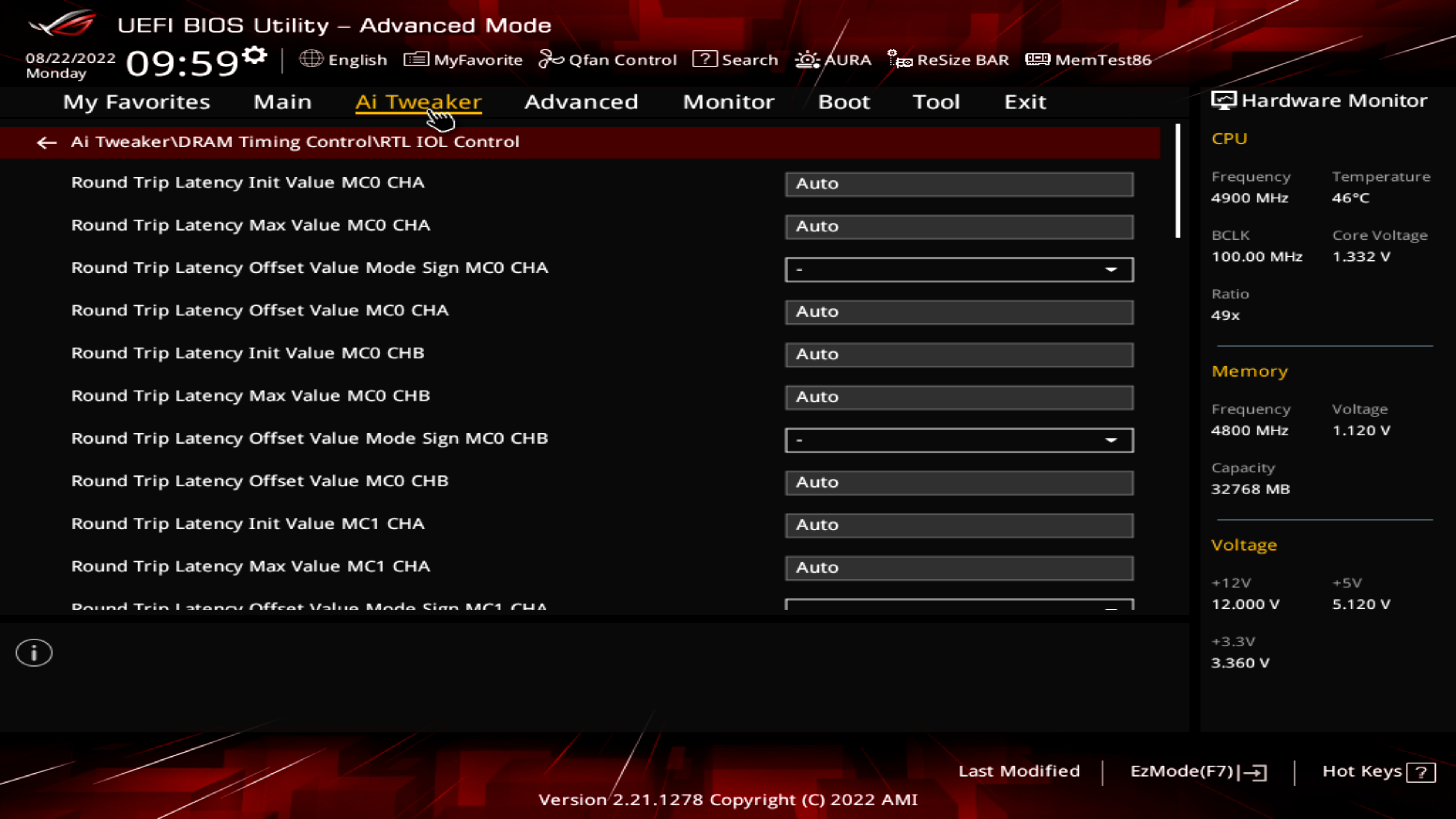

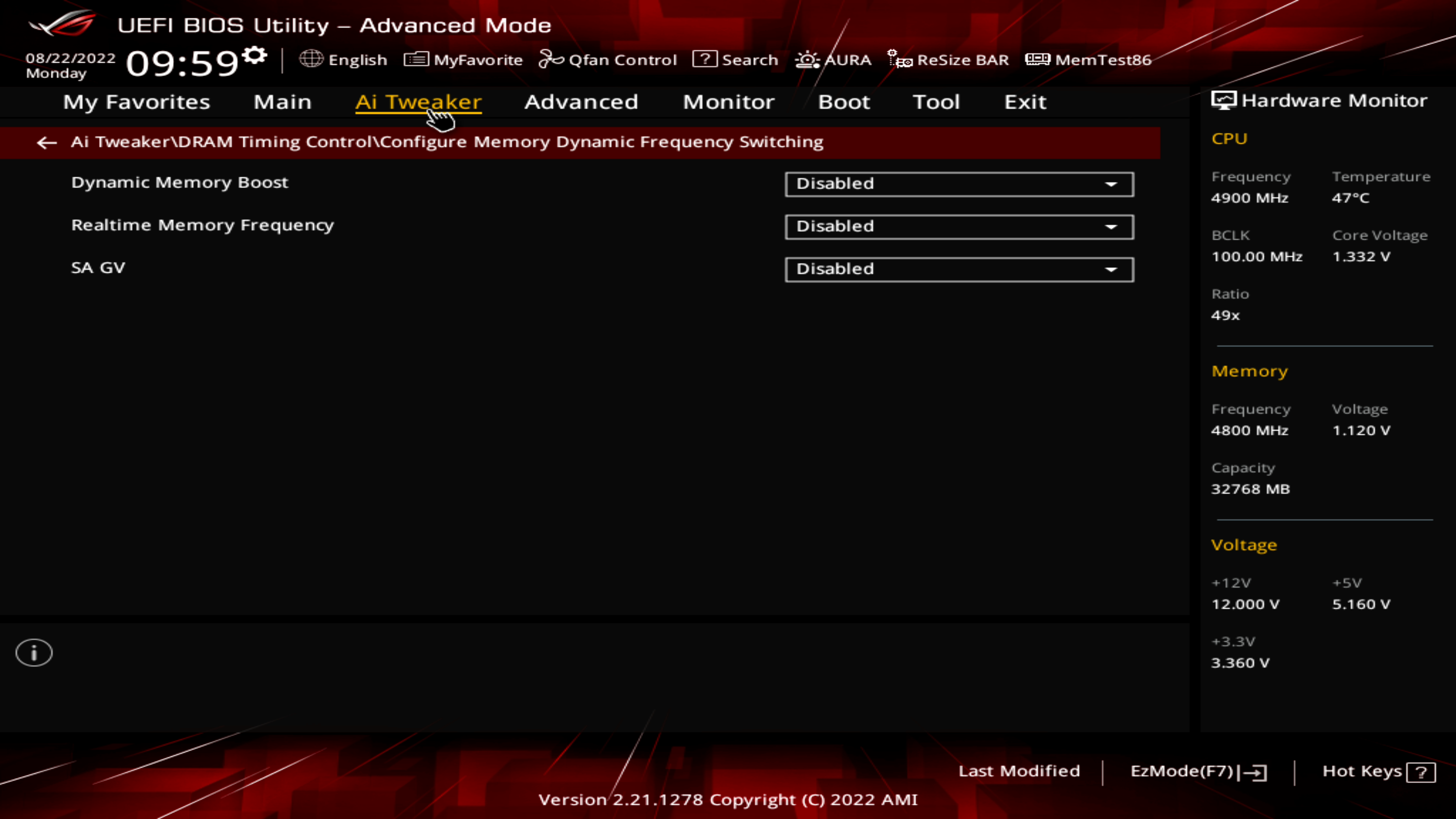

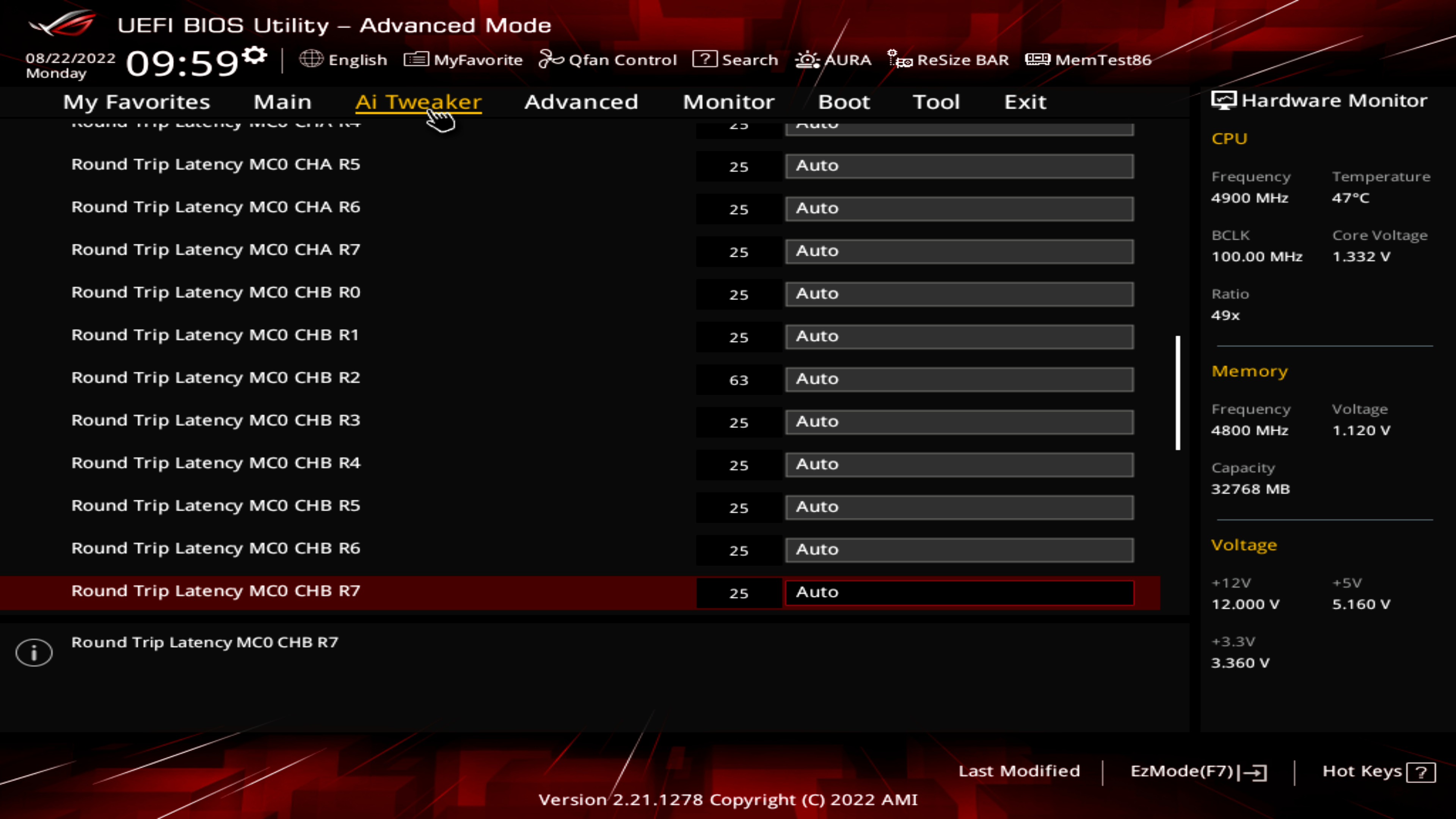

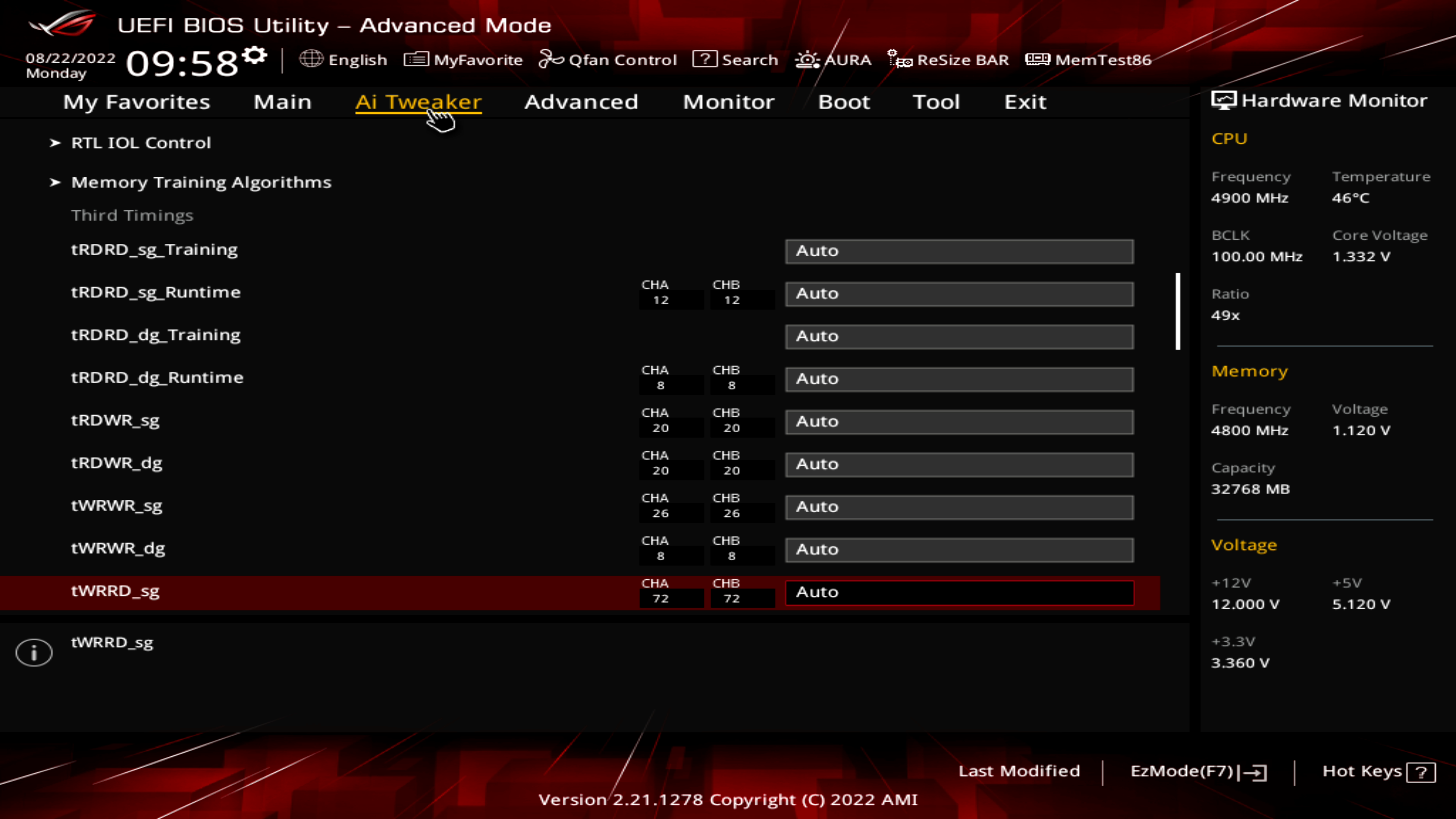

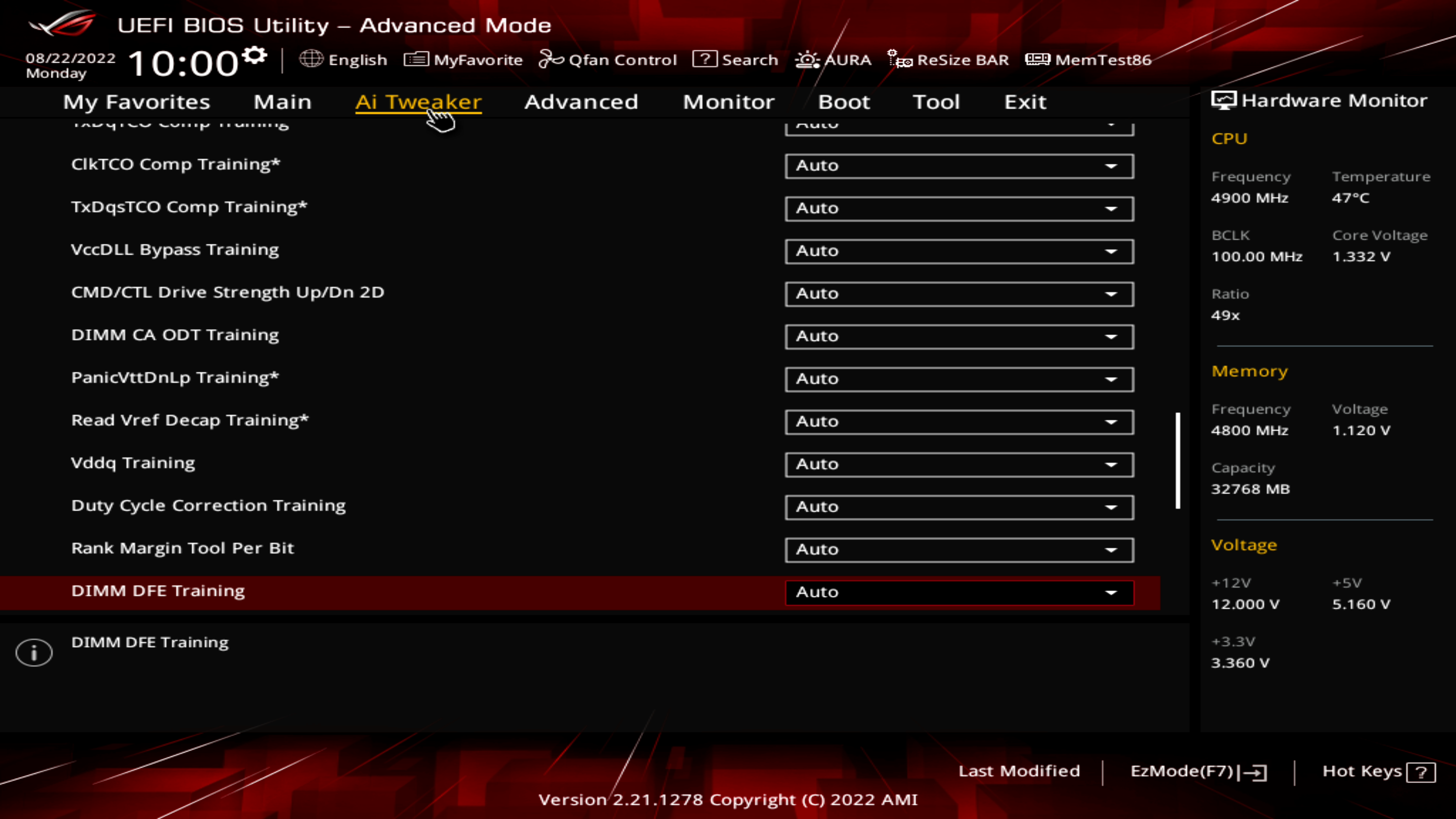

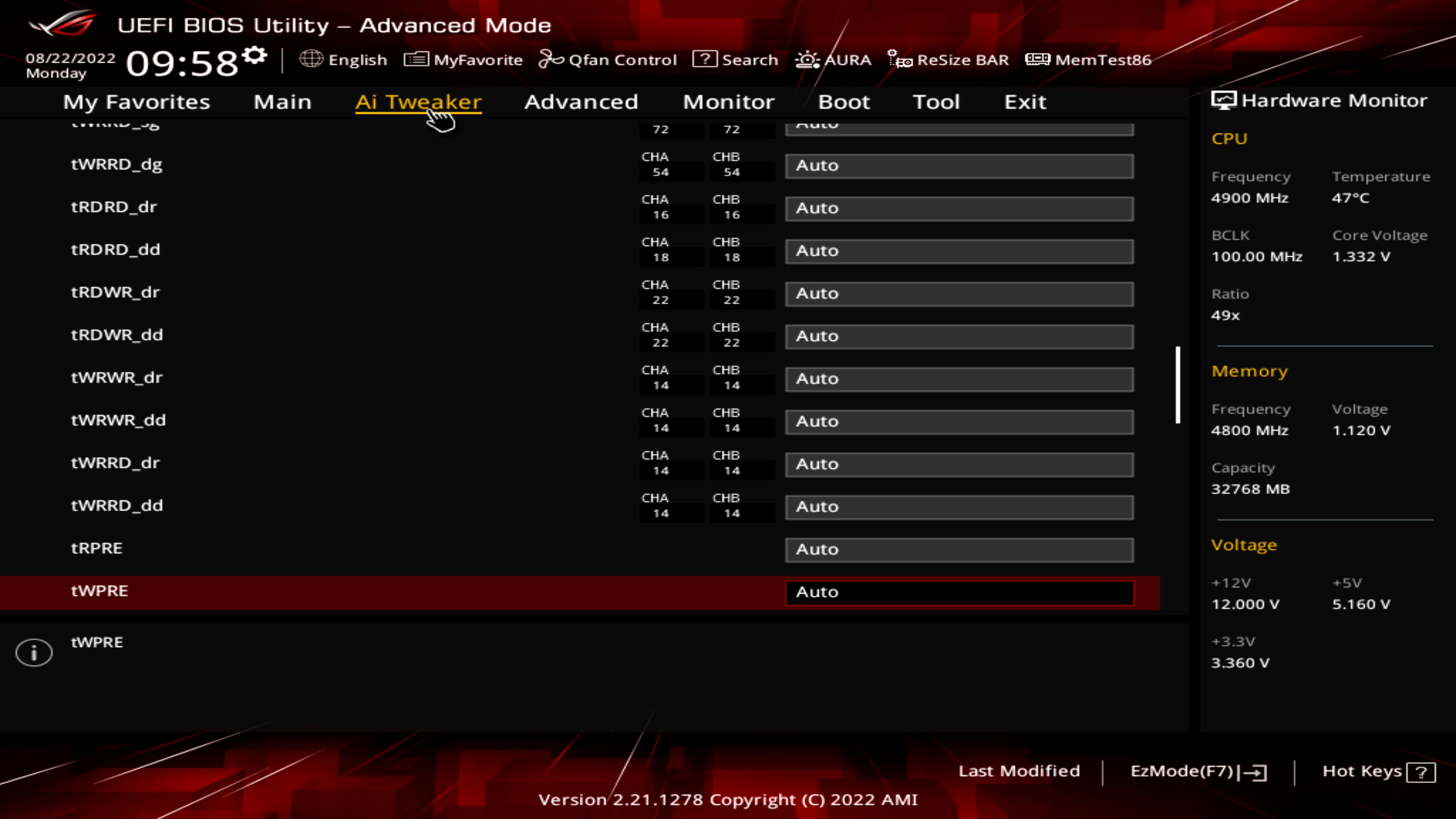

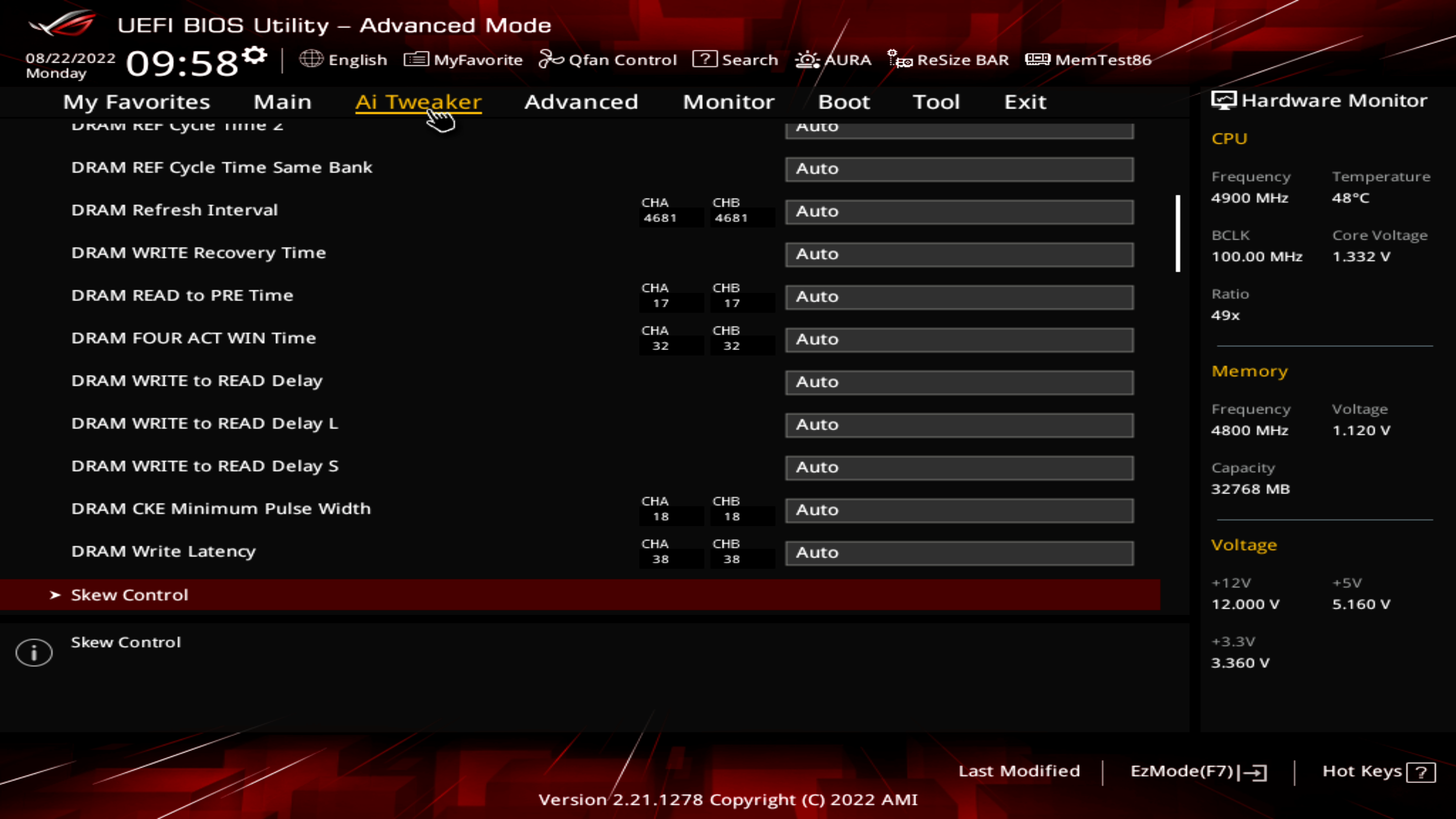

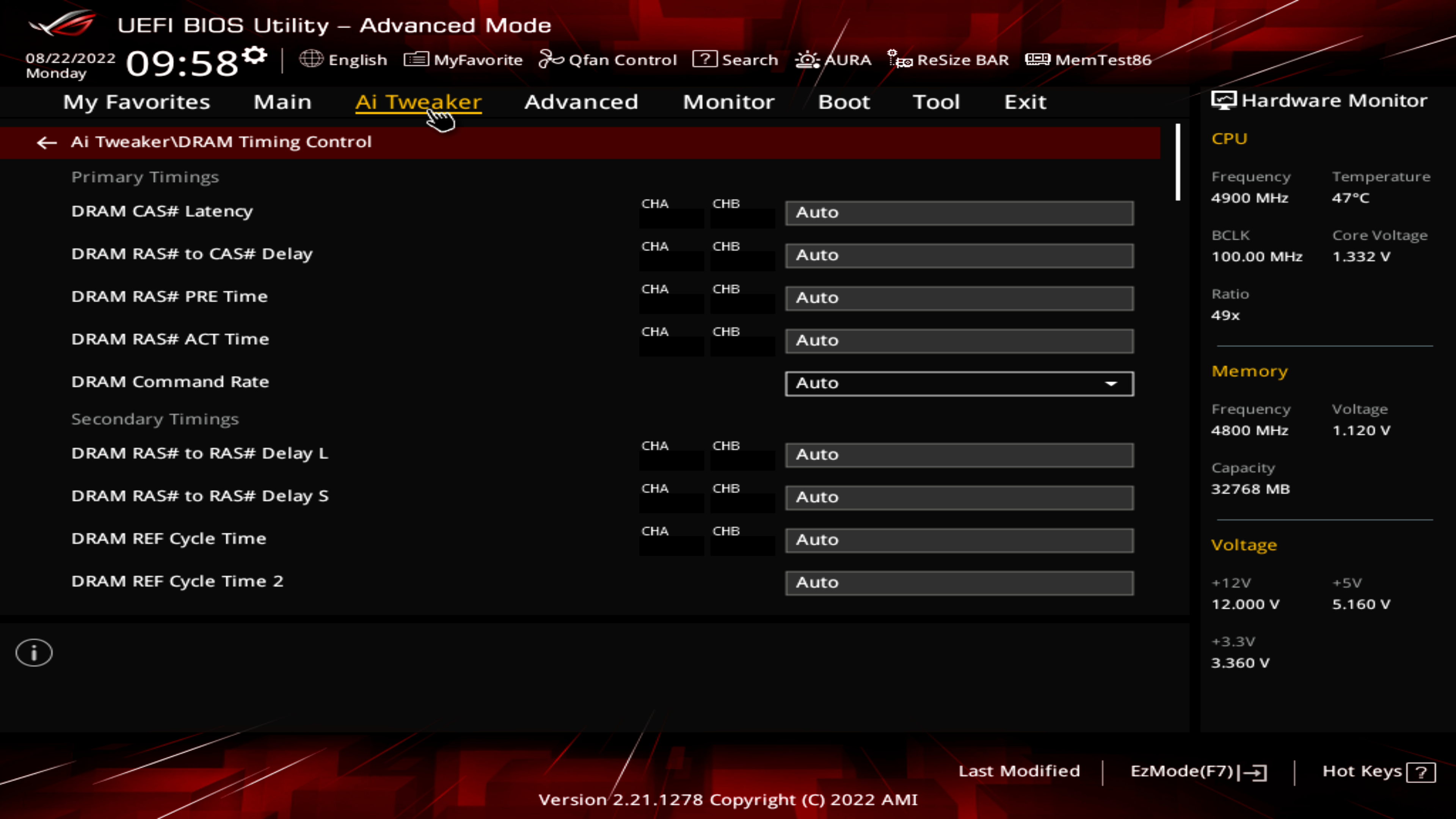

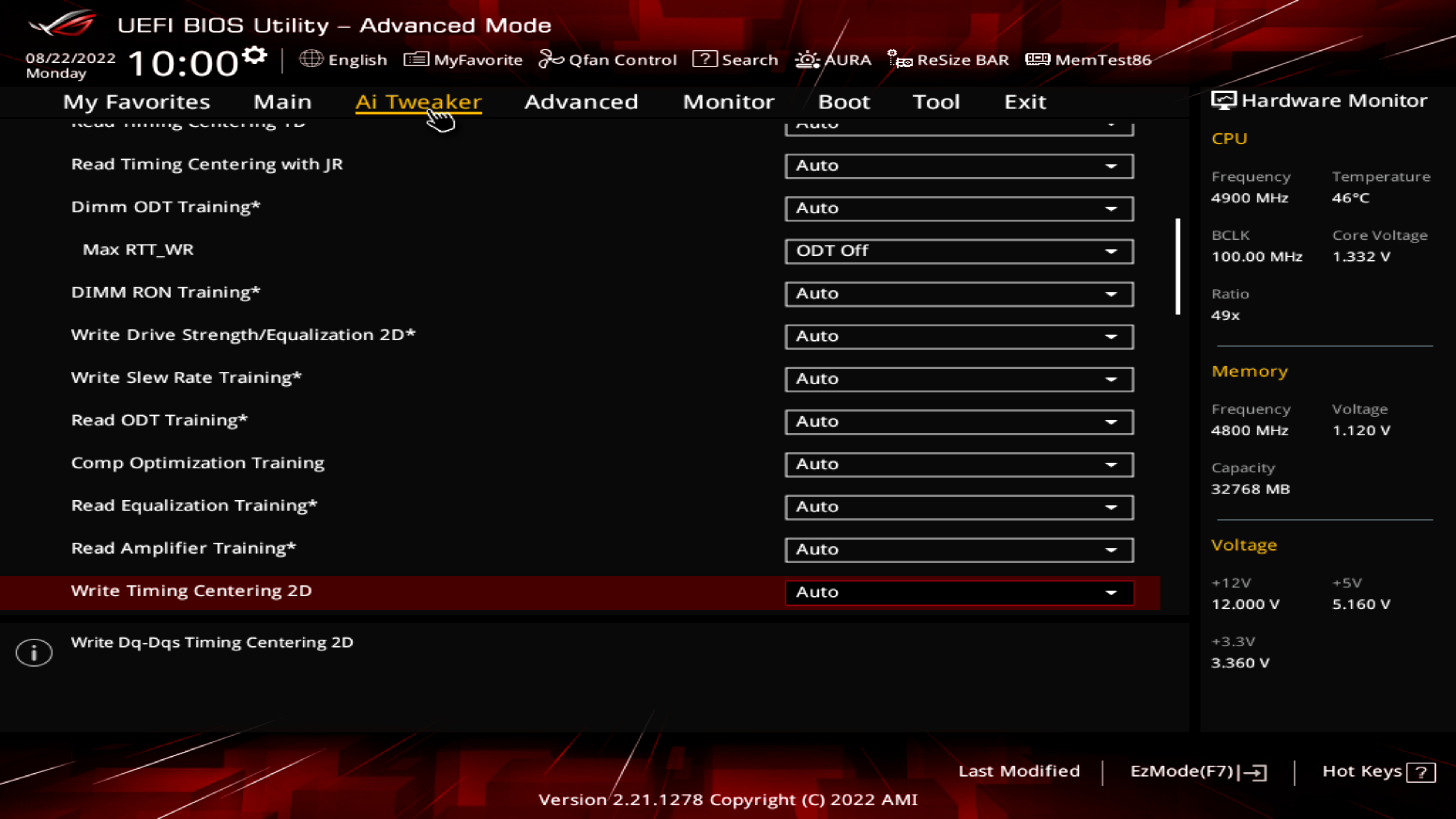

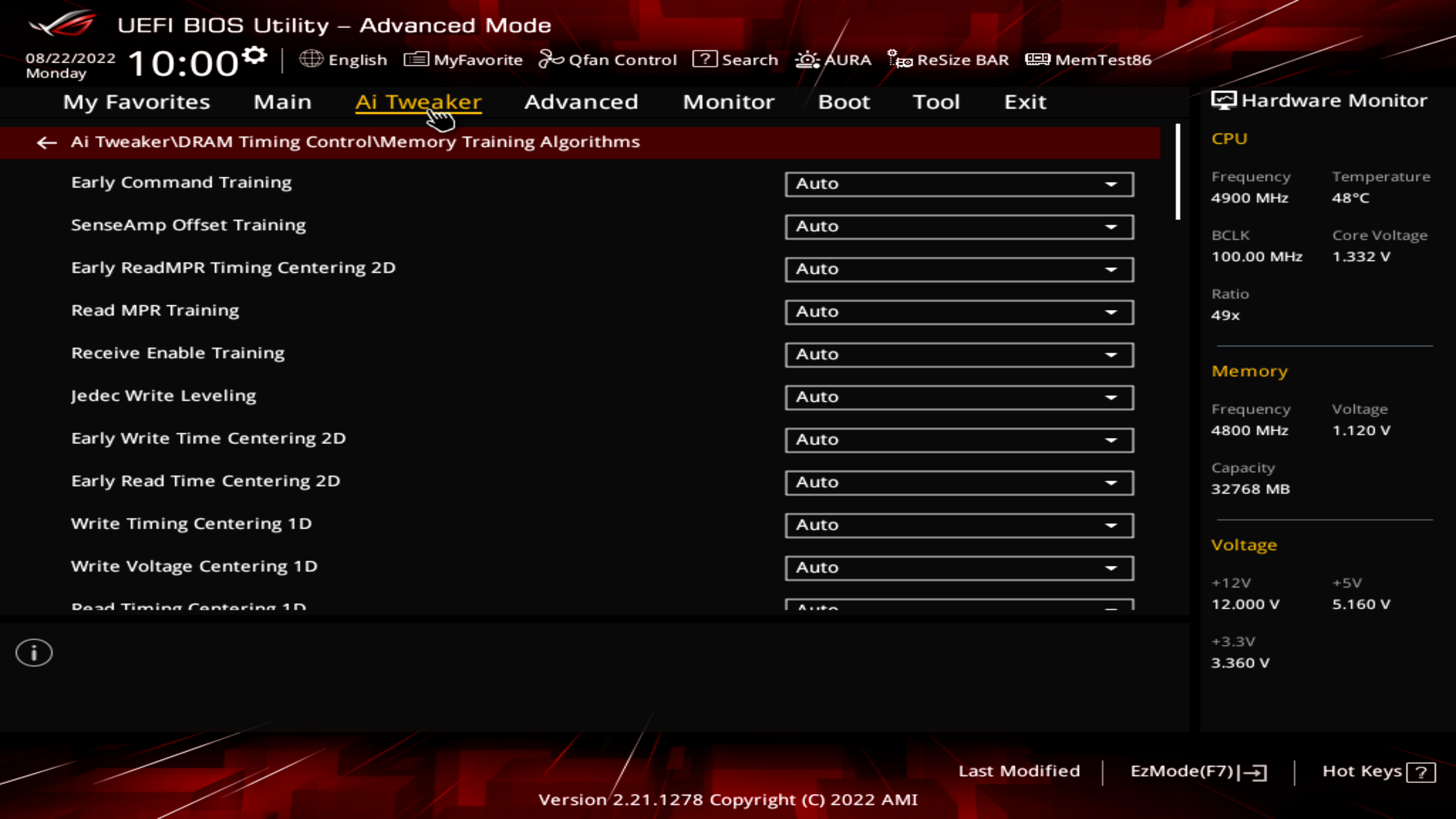

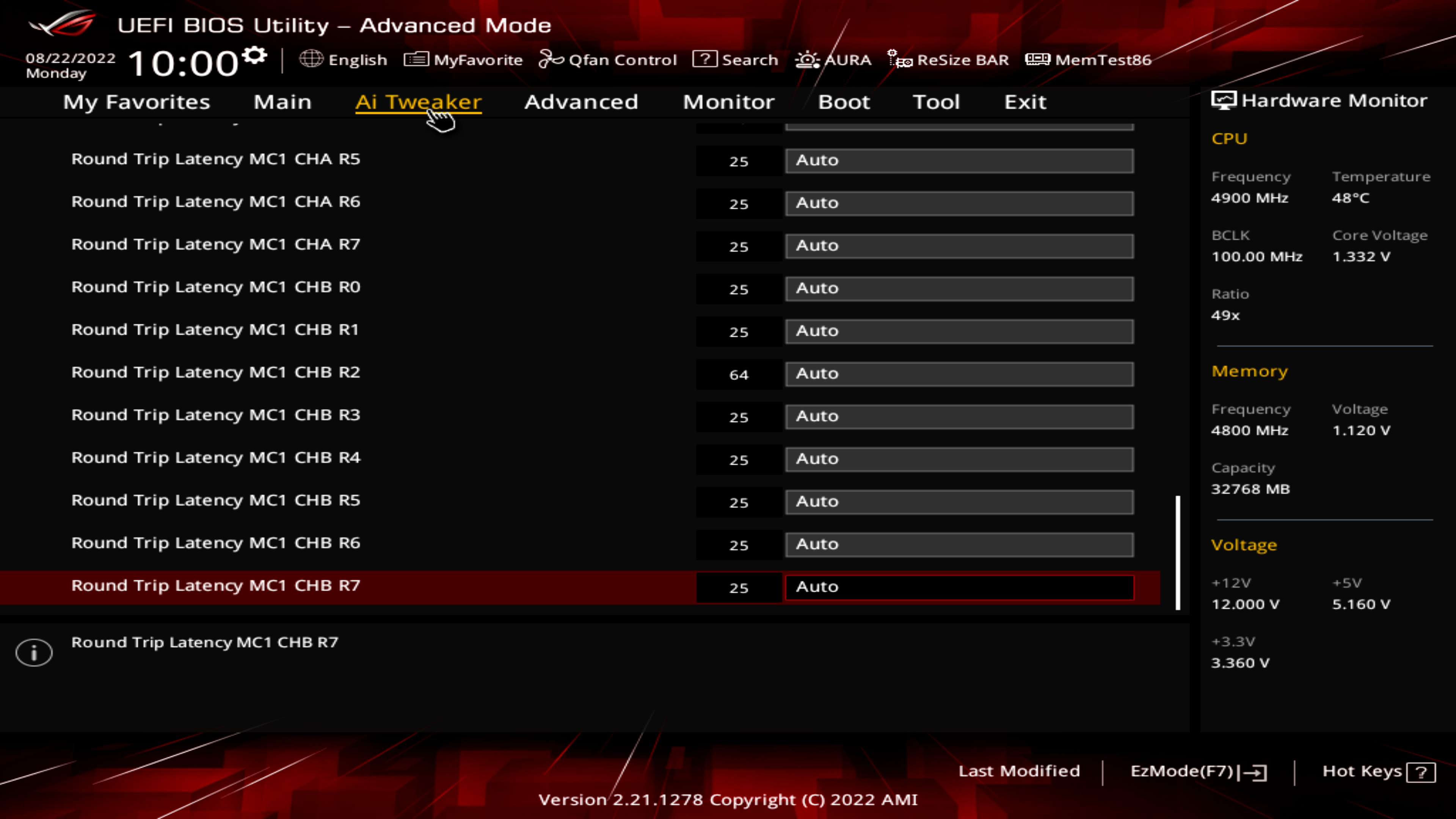

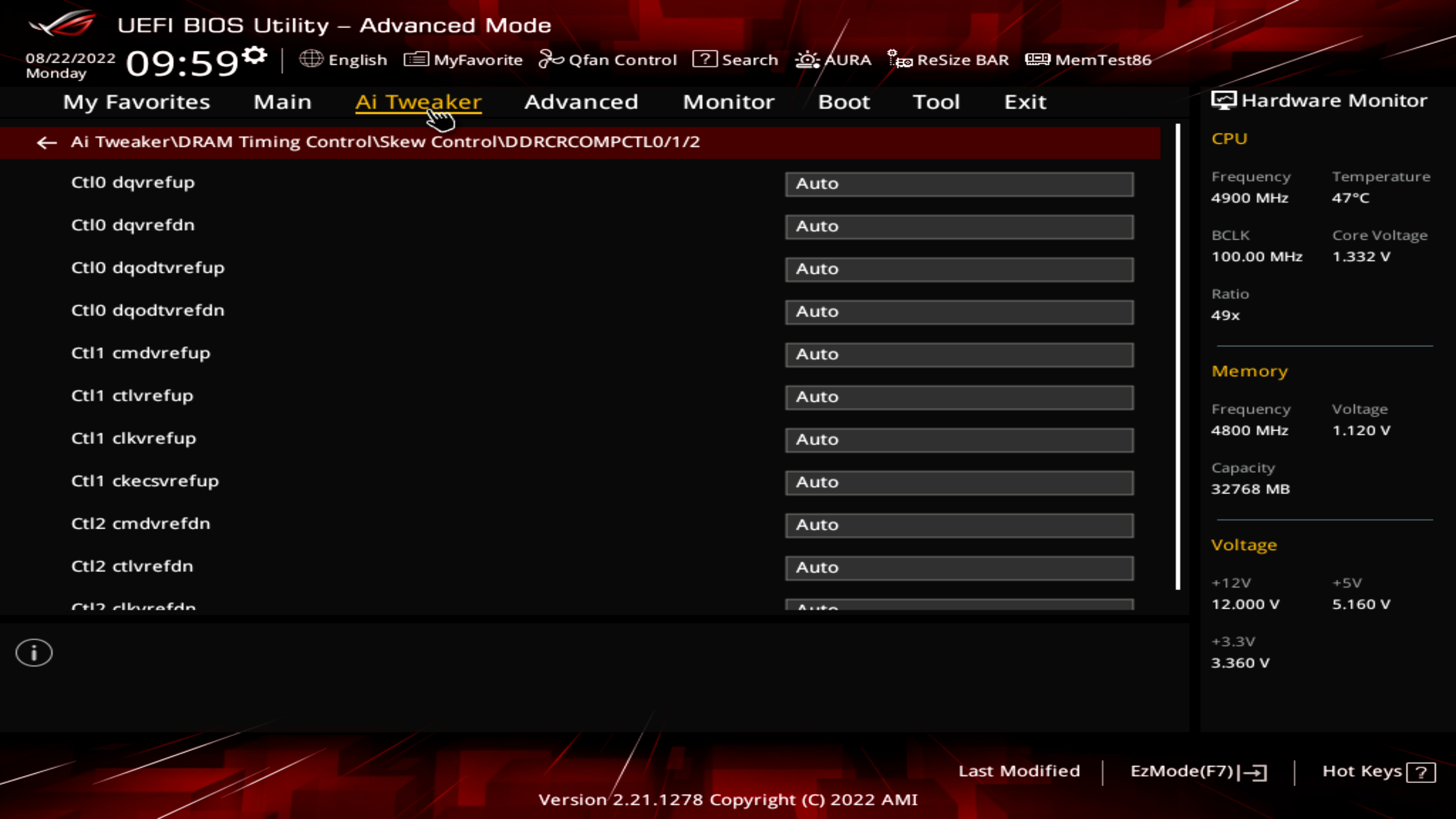

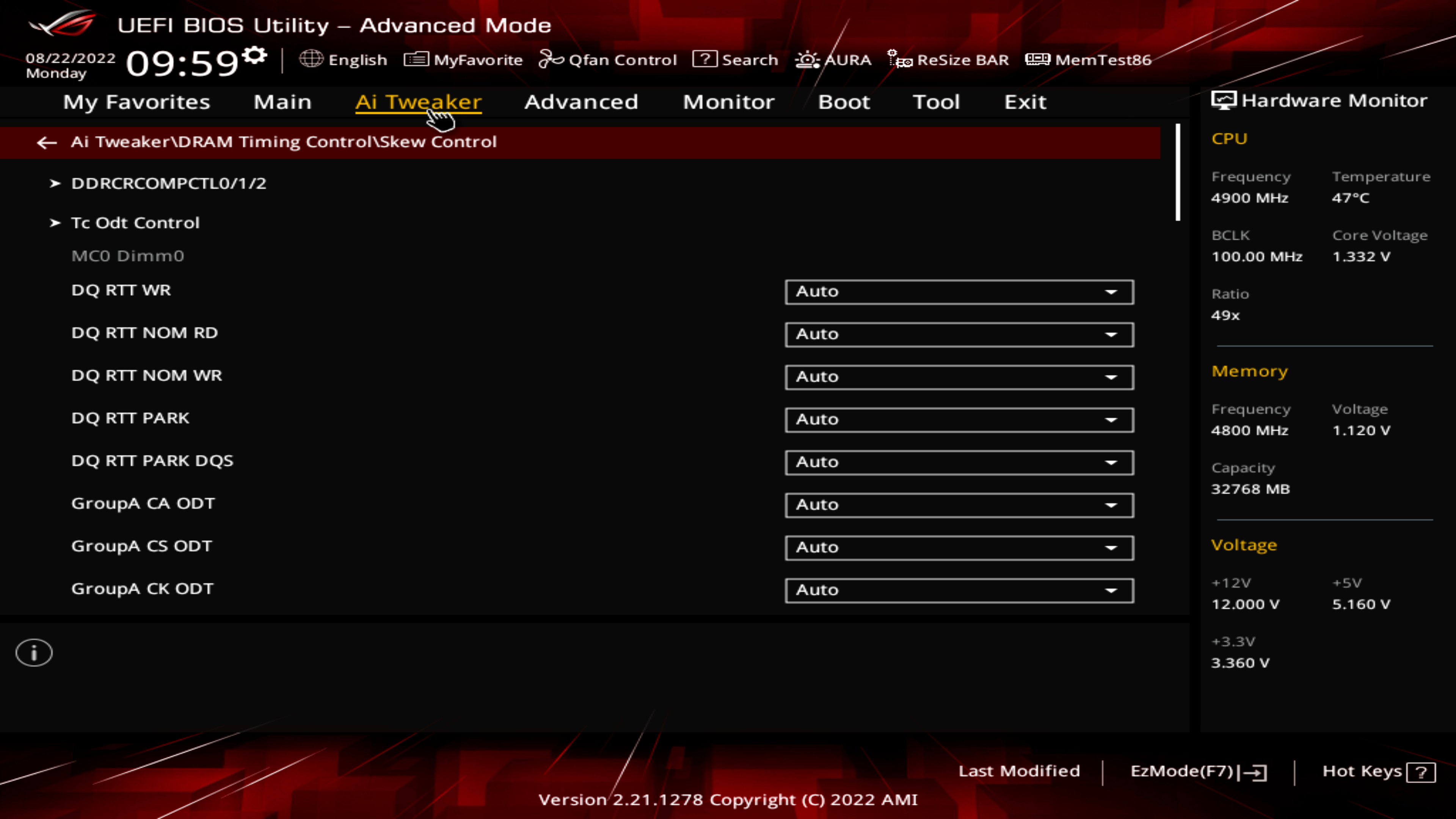

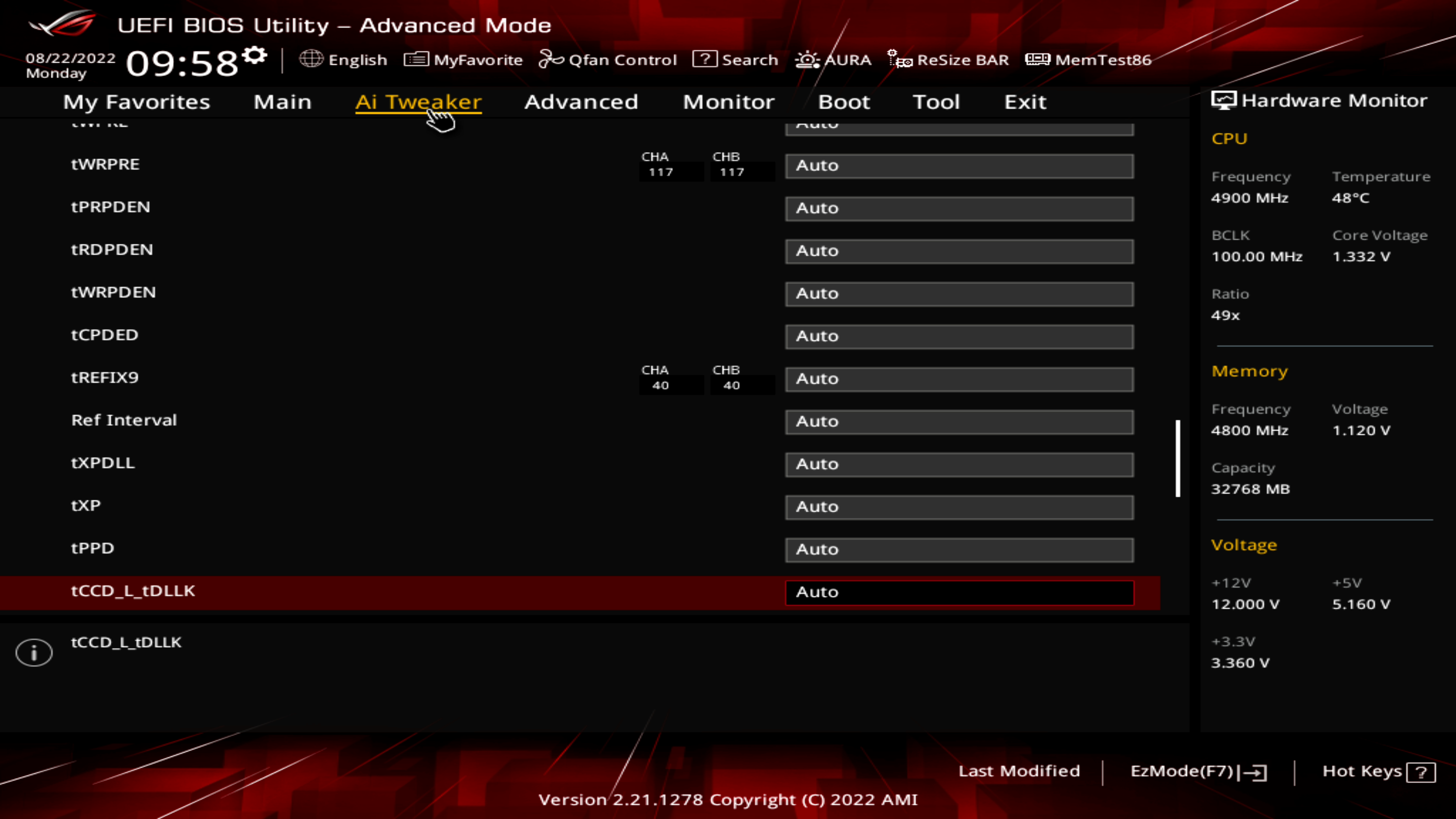

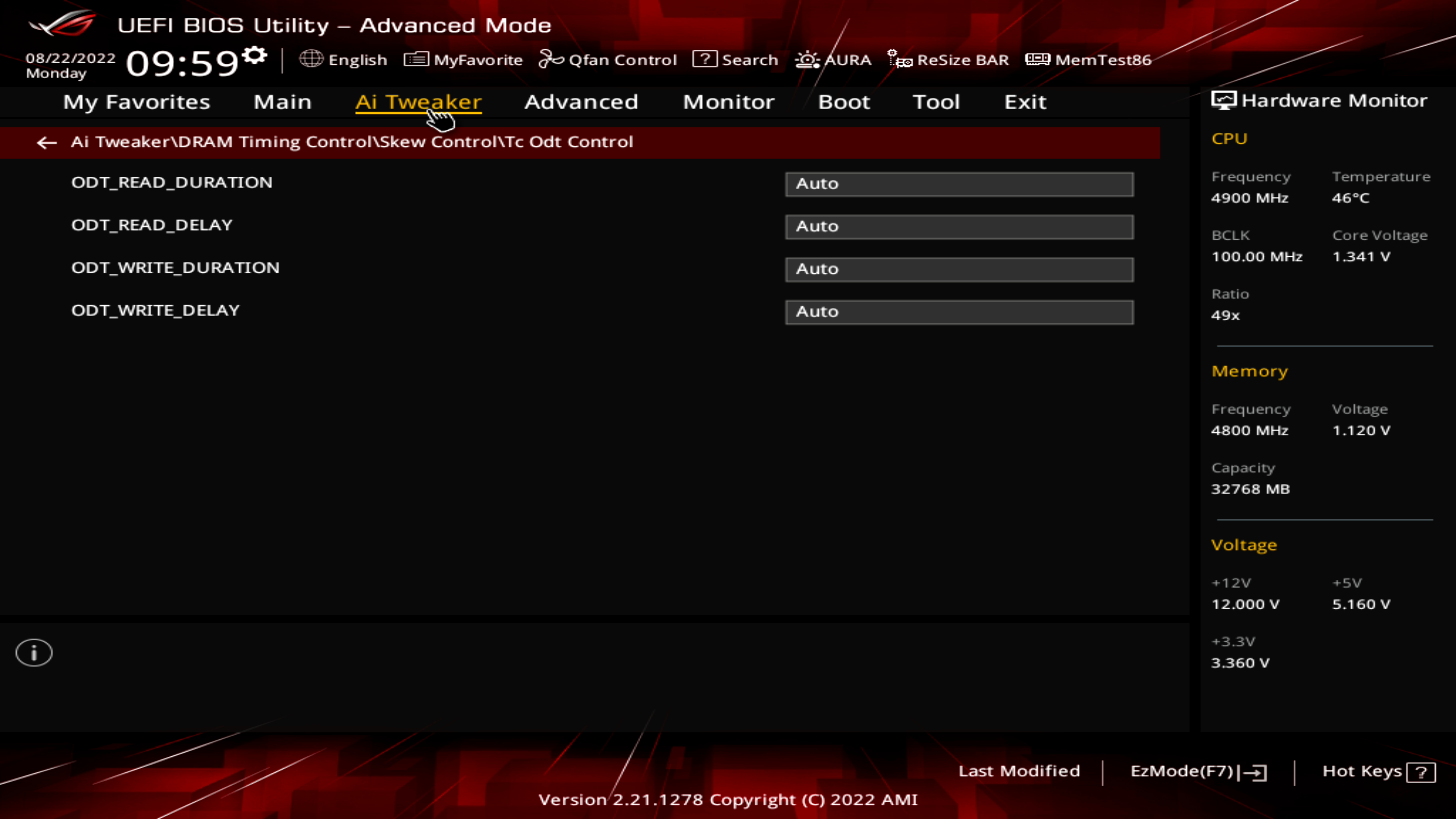

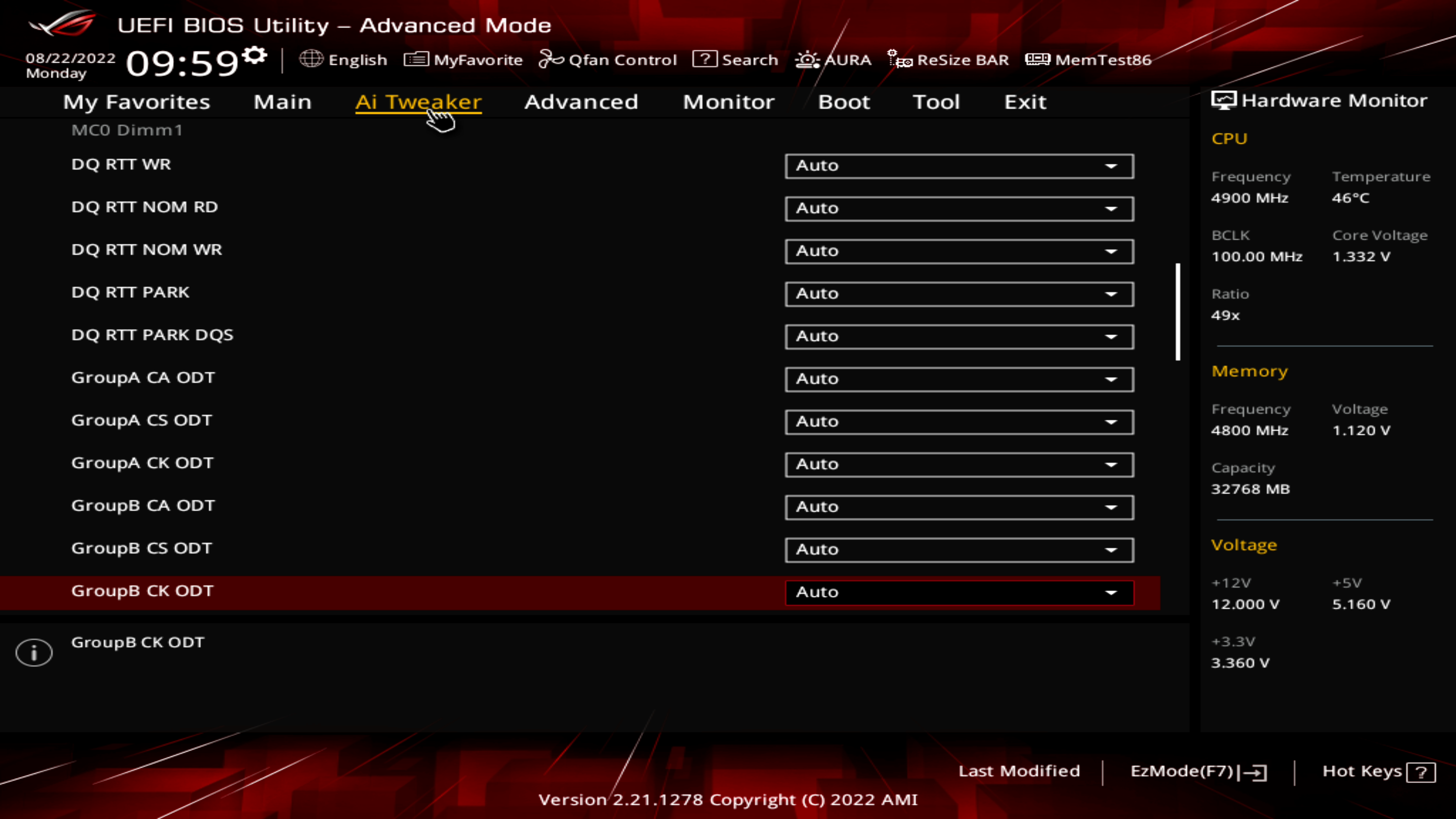

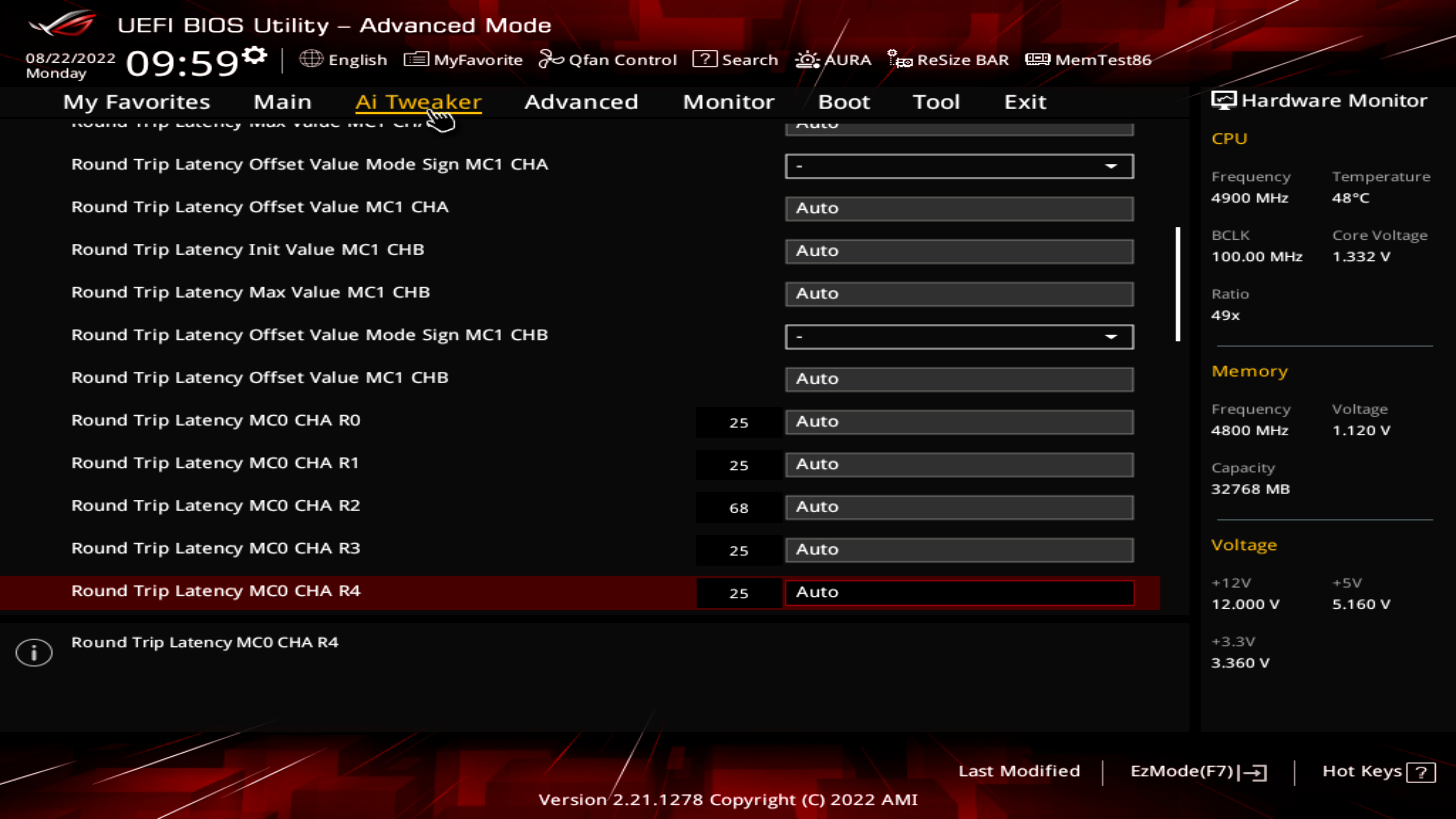

Кстати, о памяти. В меню DRAM Timing Control регулируются 1/2/3-тичные тайминги, RTL IOL, Skew и алгоритмы тренировки памяти. Готовых настроек нет, так что придется долго работать руками.

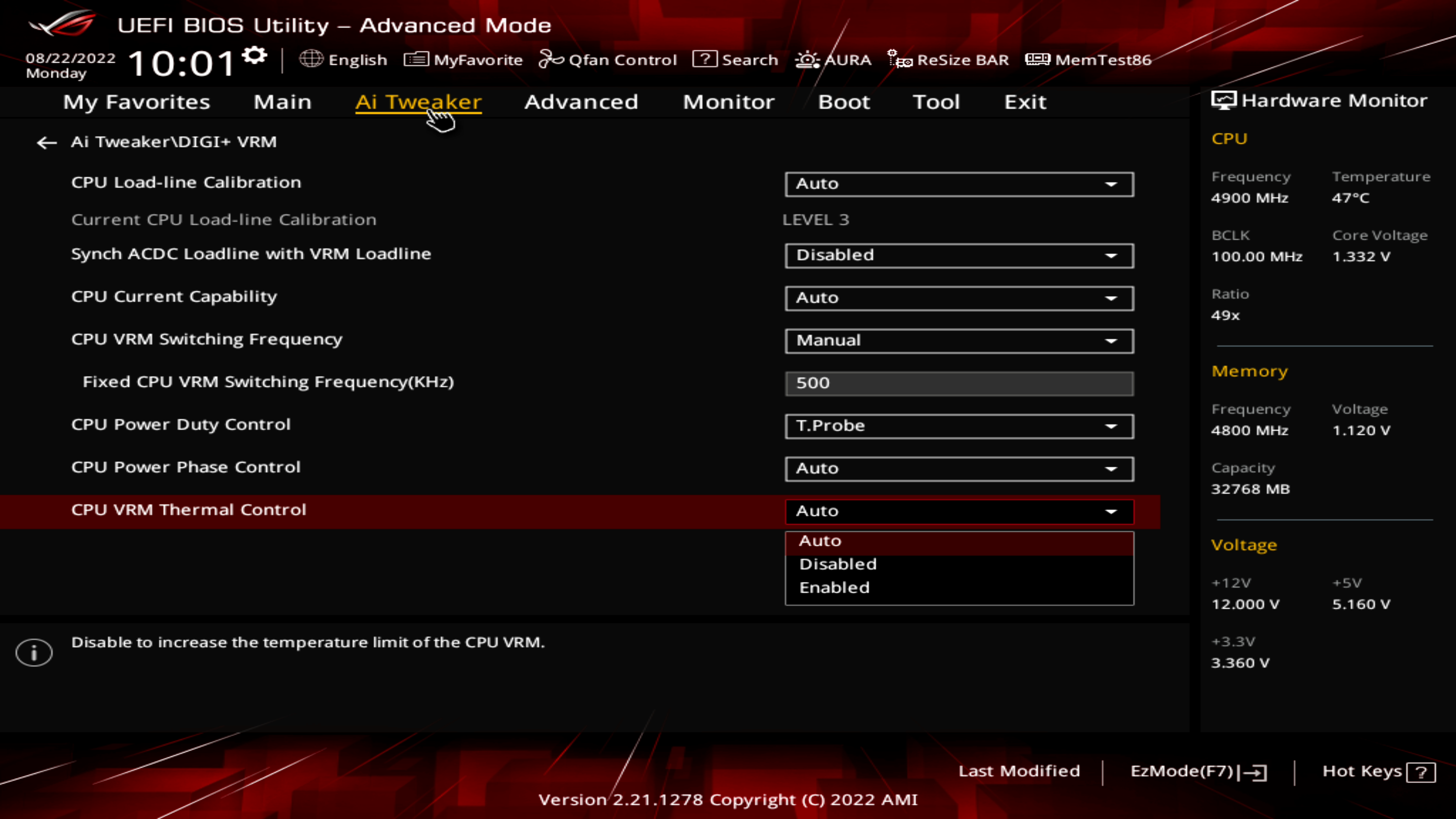

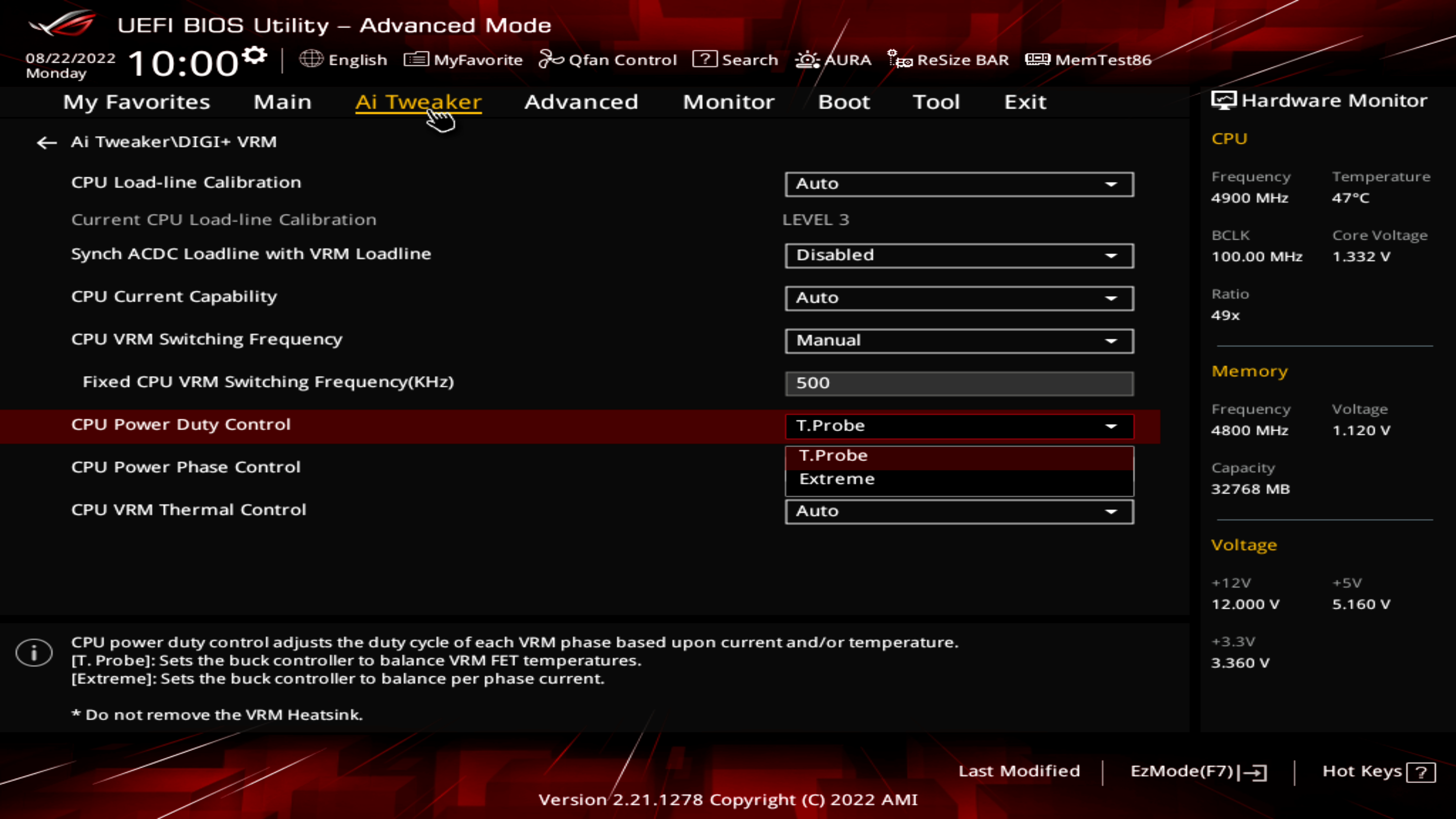

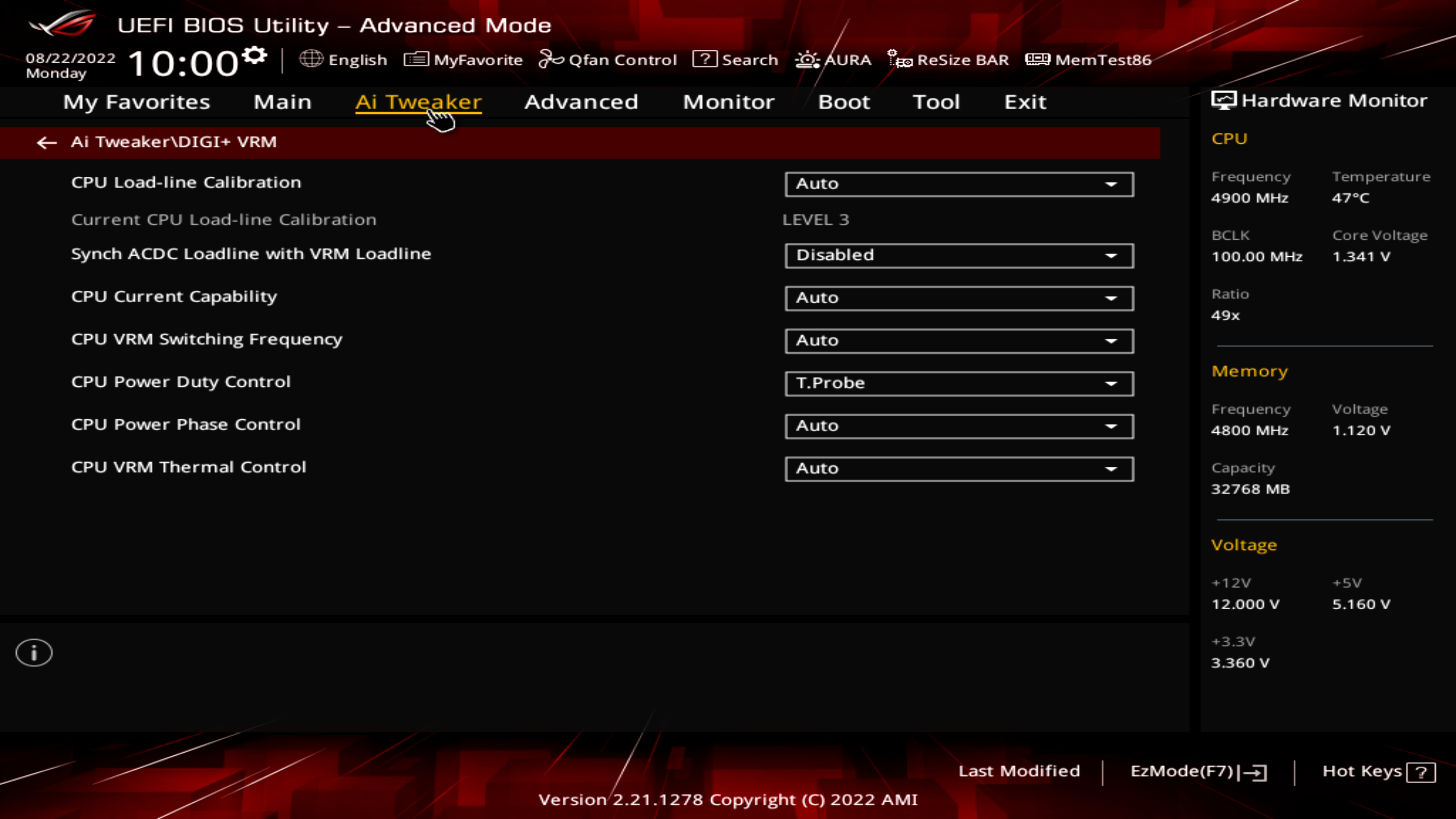

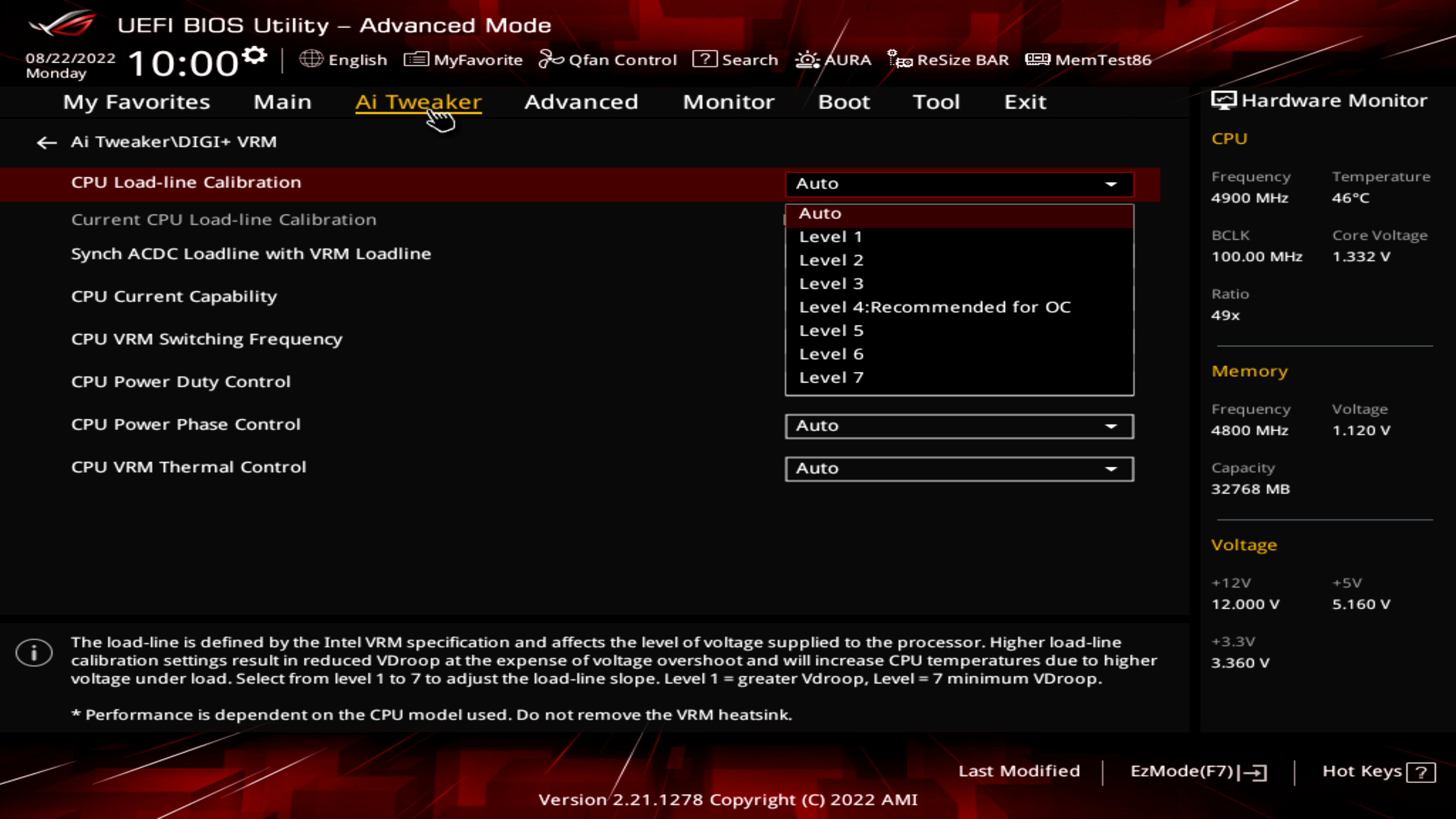

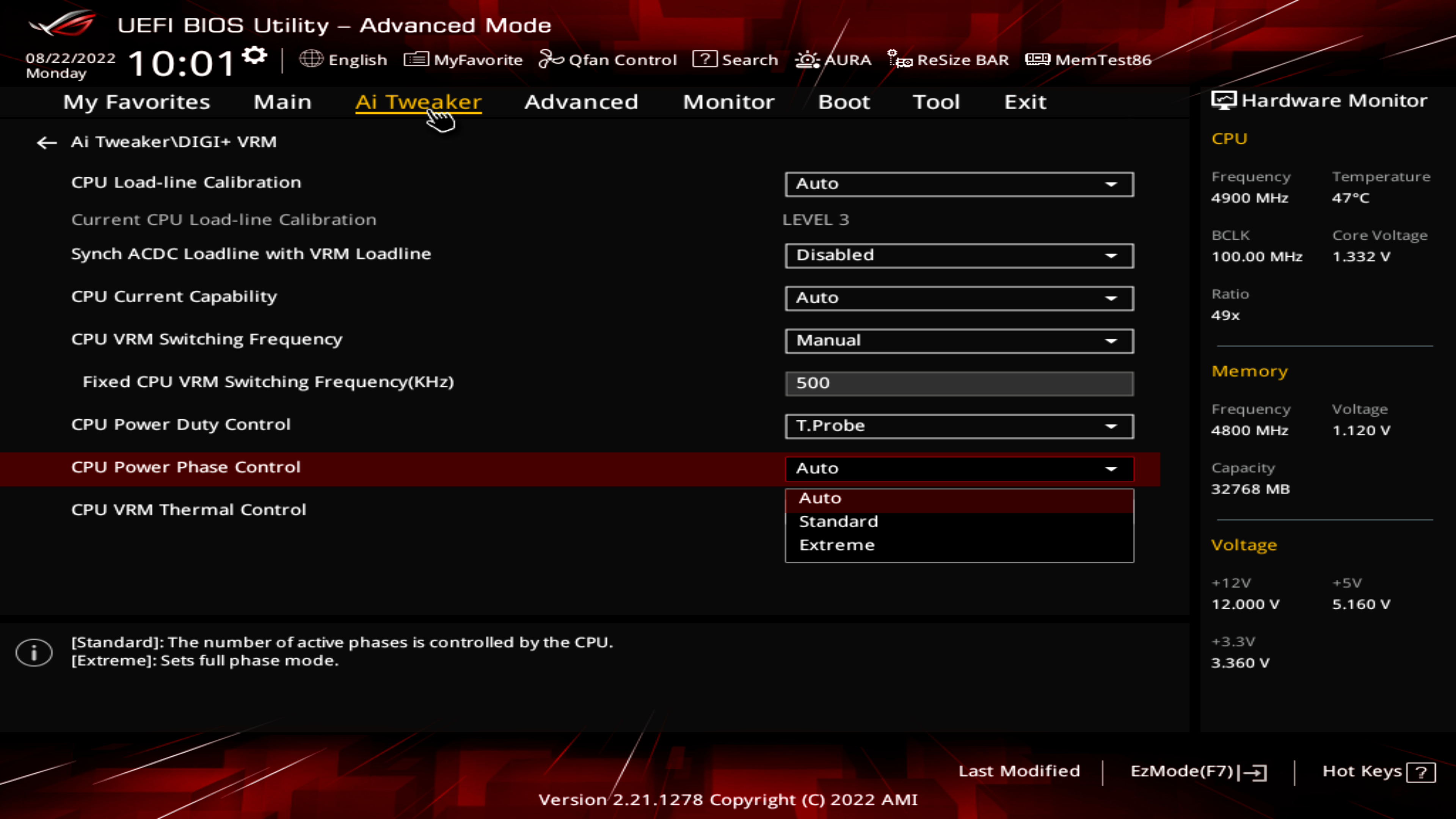

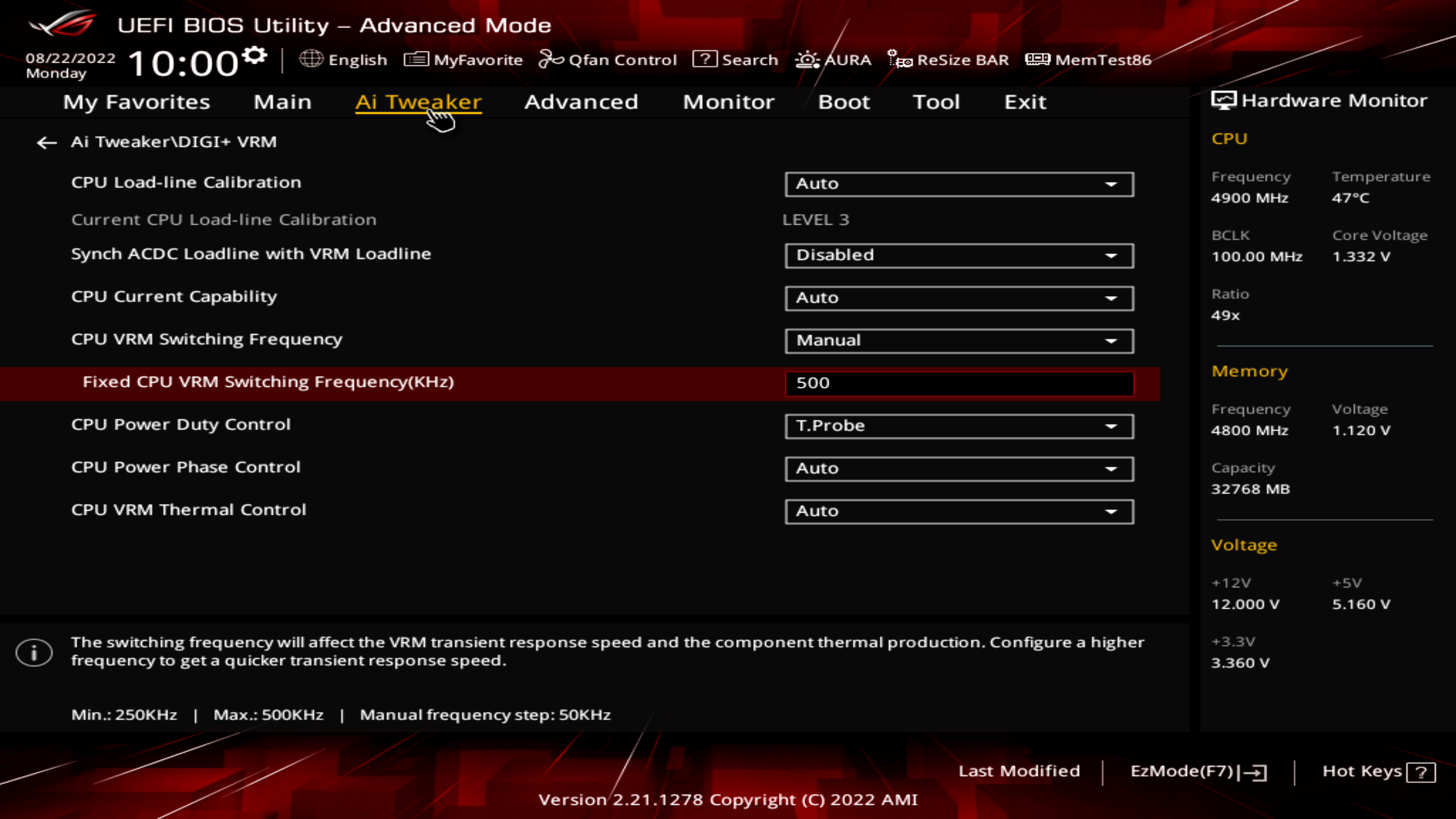

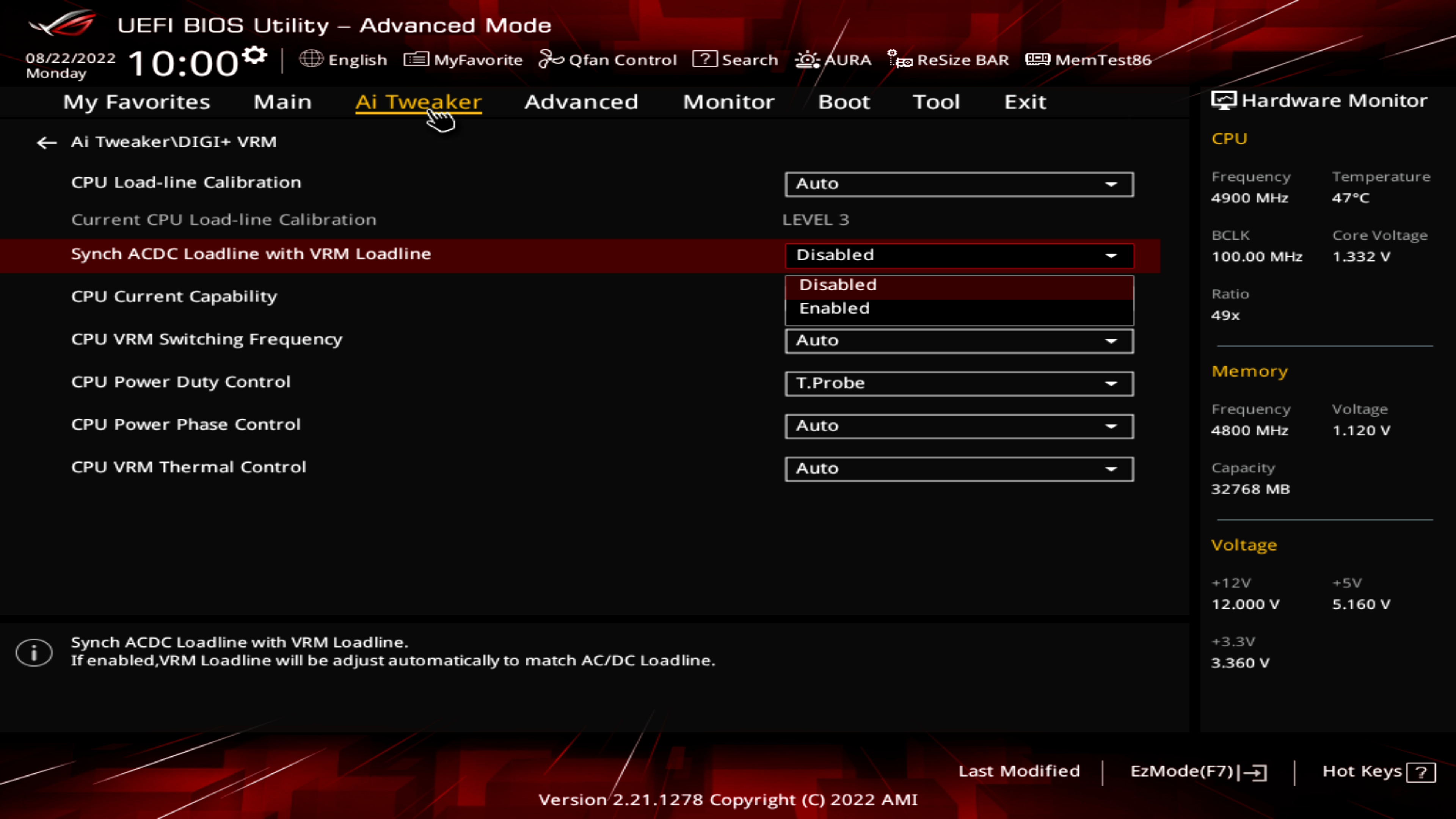

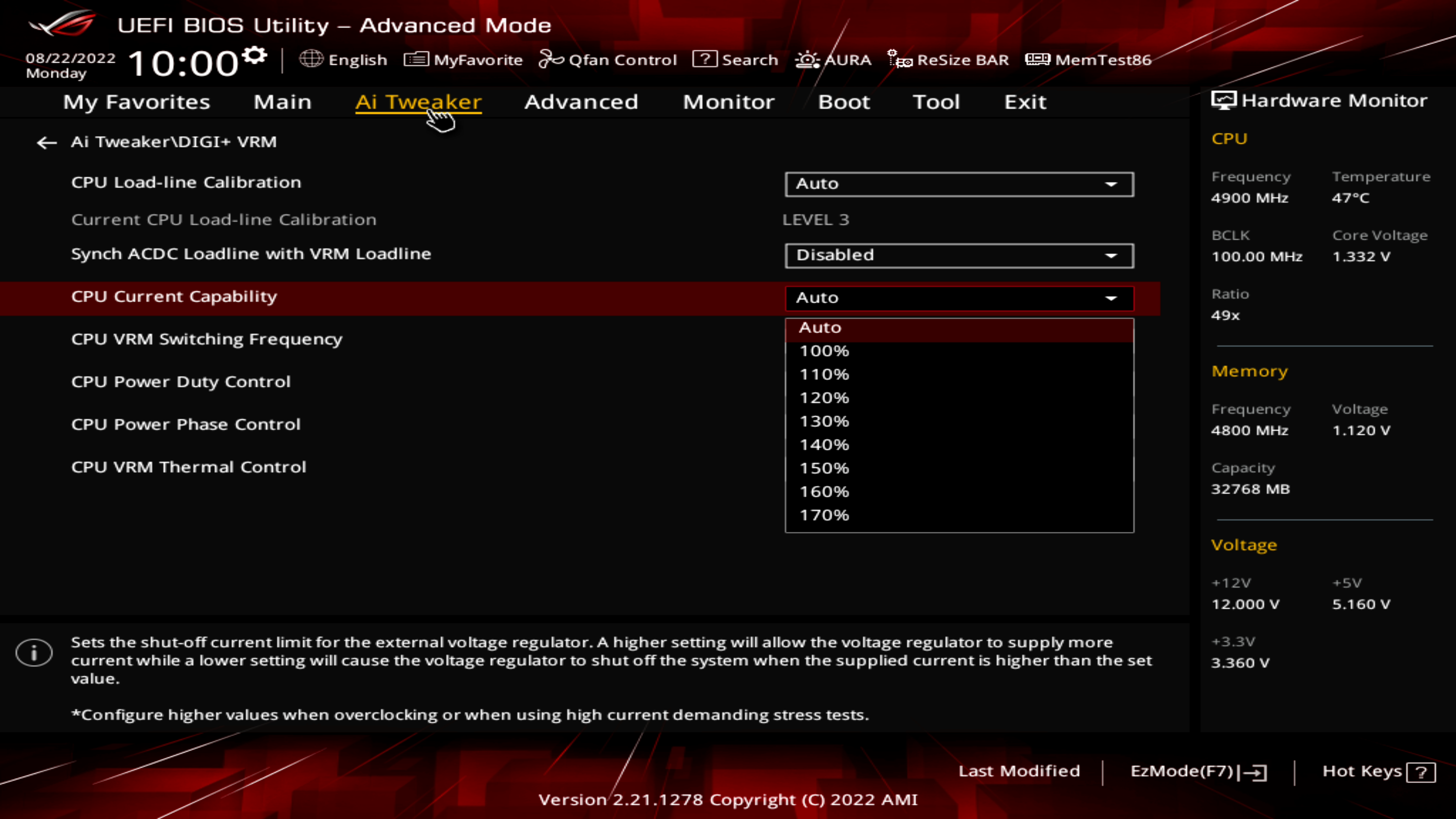

DIGI+ VRM управляет LLC (уровни от 1 до 7), возможно задействовать все доступные фазы питания при необходимости. Есть регулировка частоты напряжения.

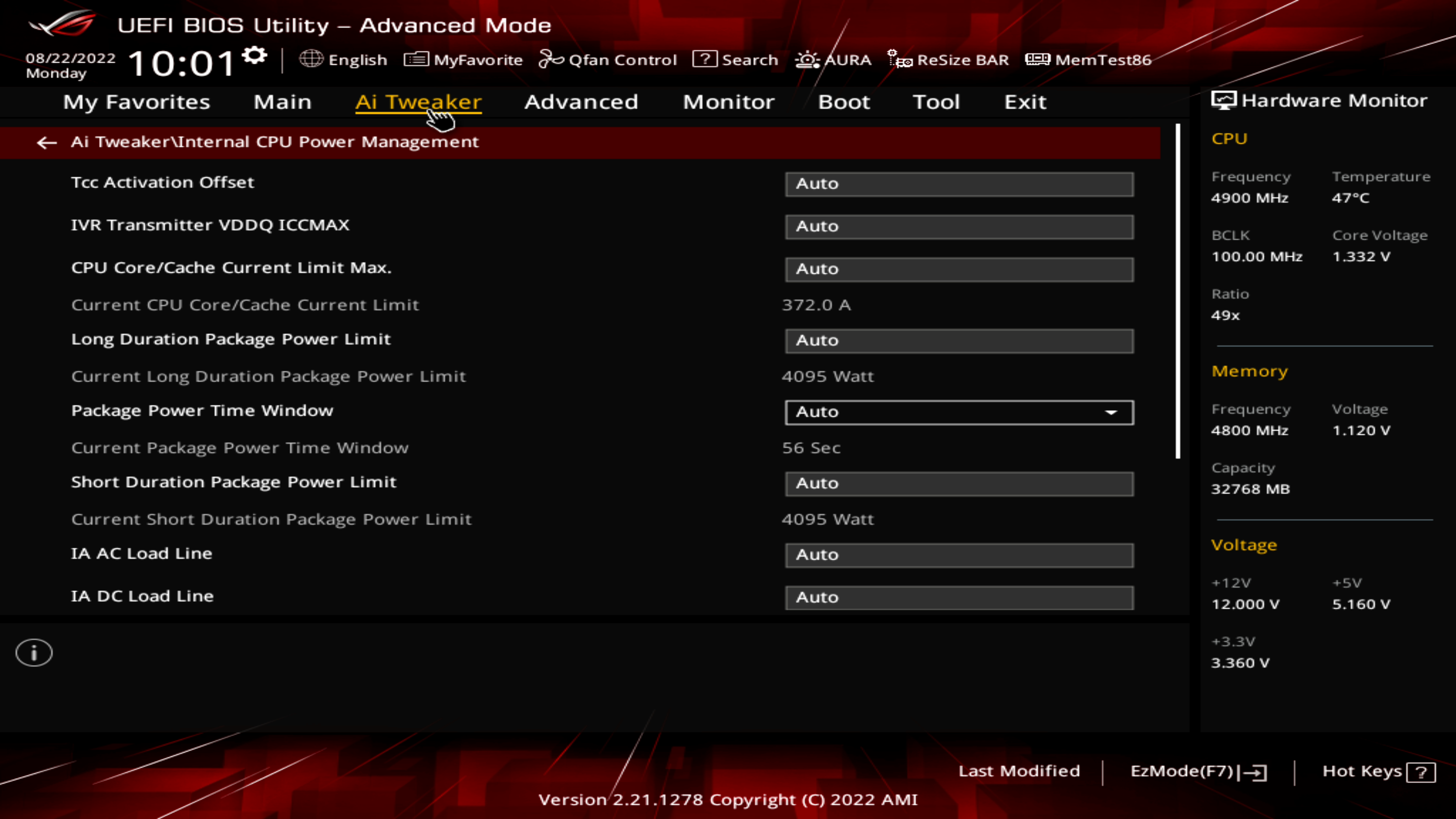

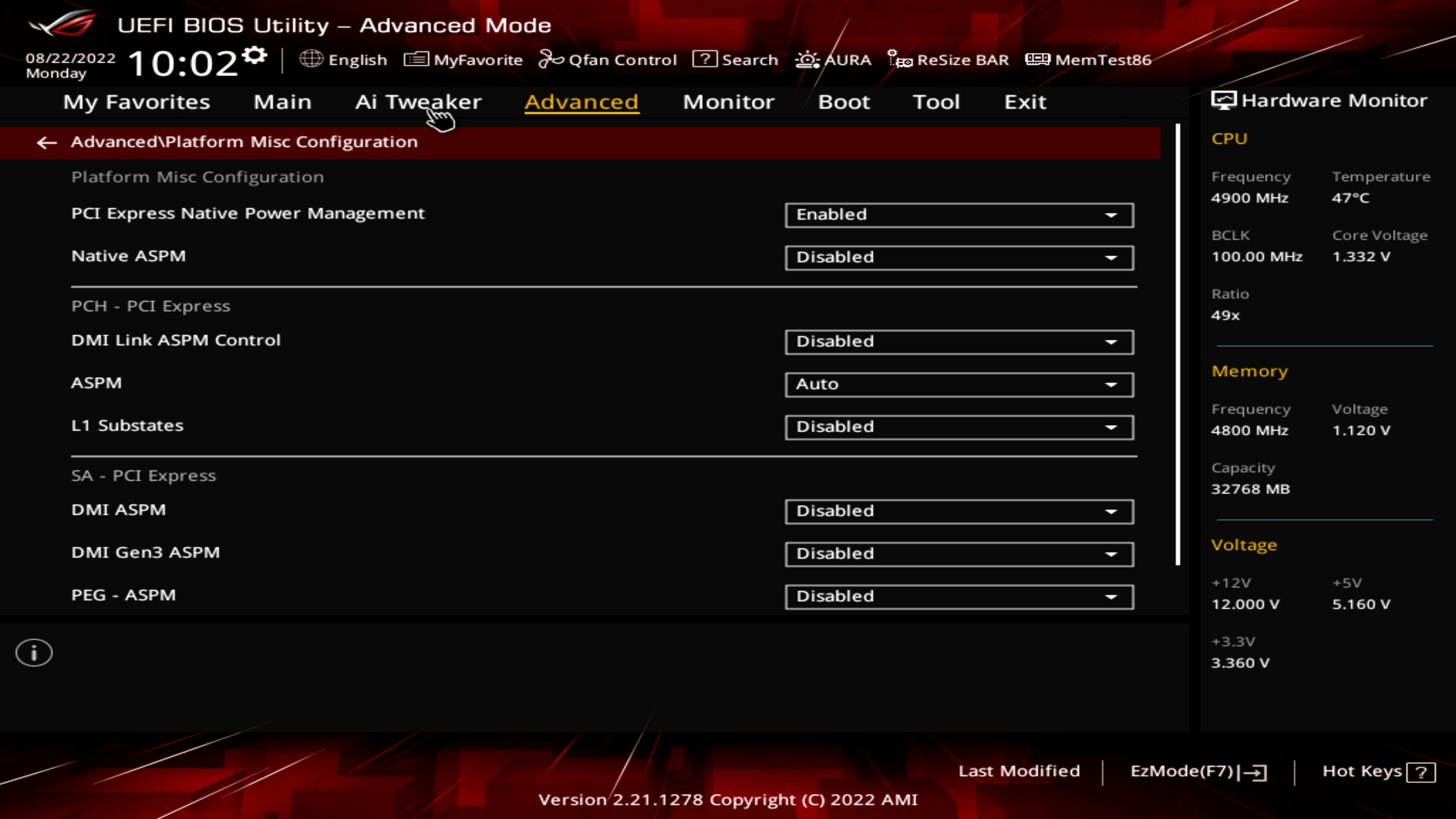

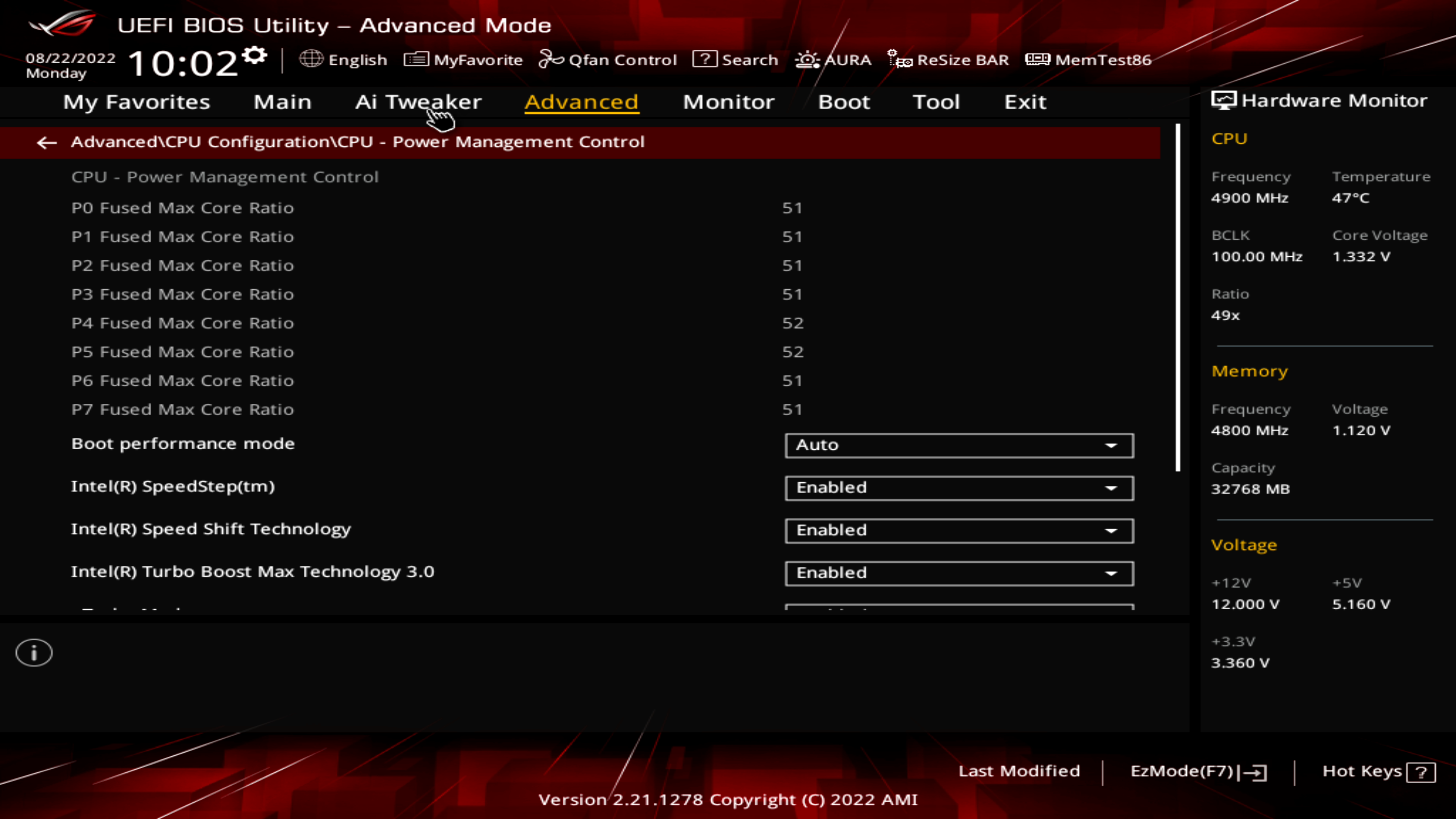

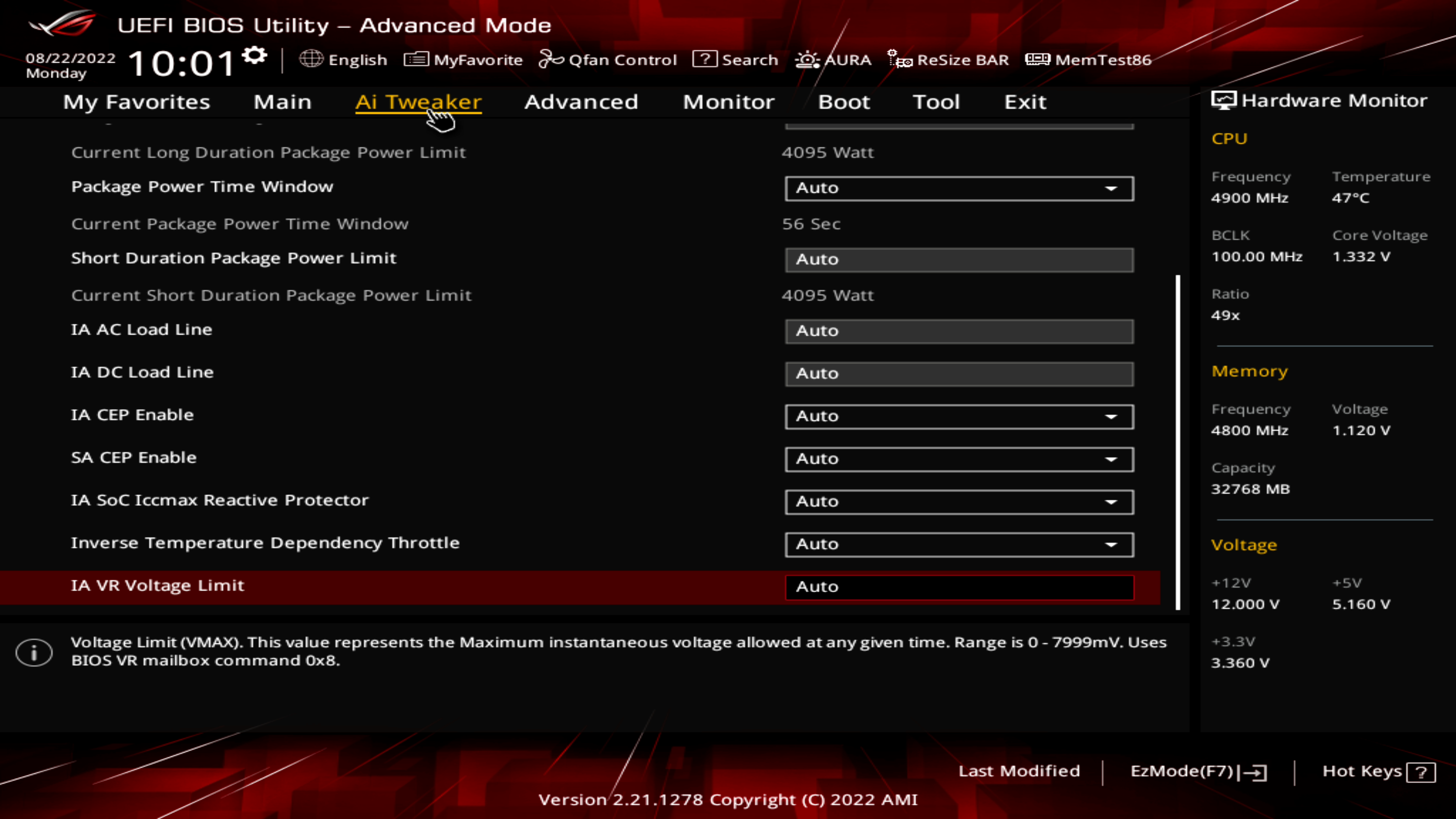

Internal CPU Power Management — тут можно полностью снять или переопределить лимиты потребления.

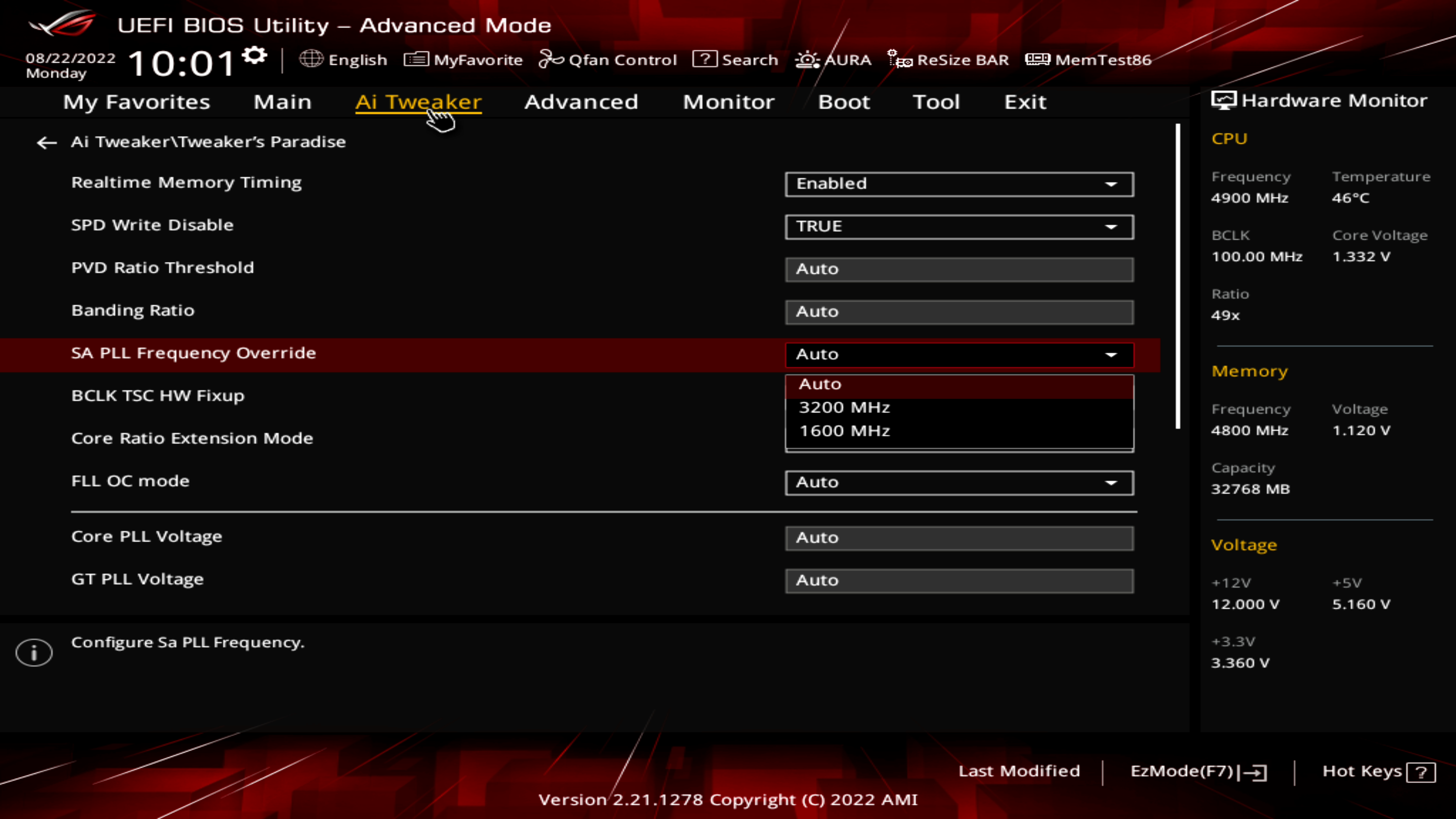

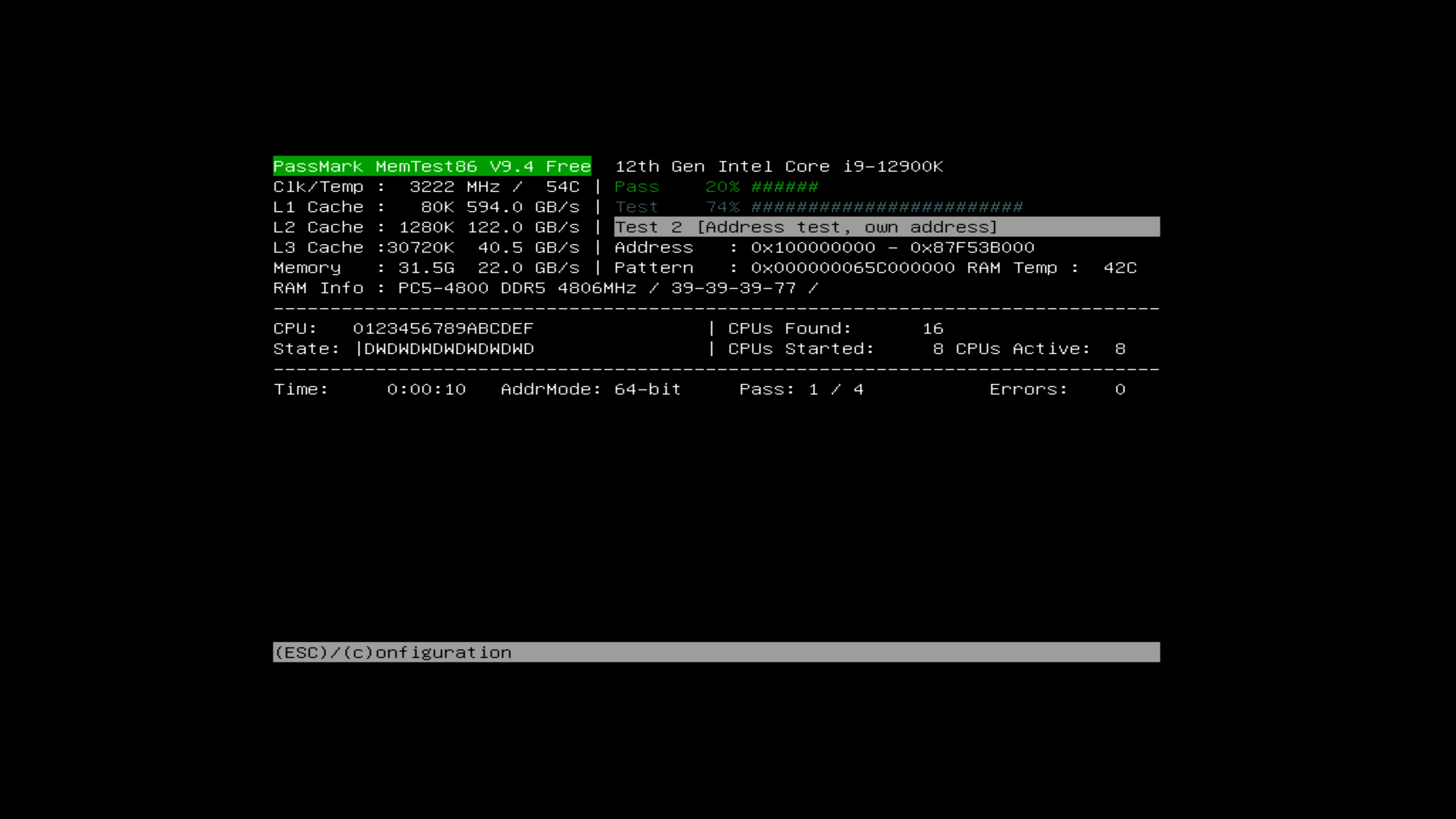

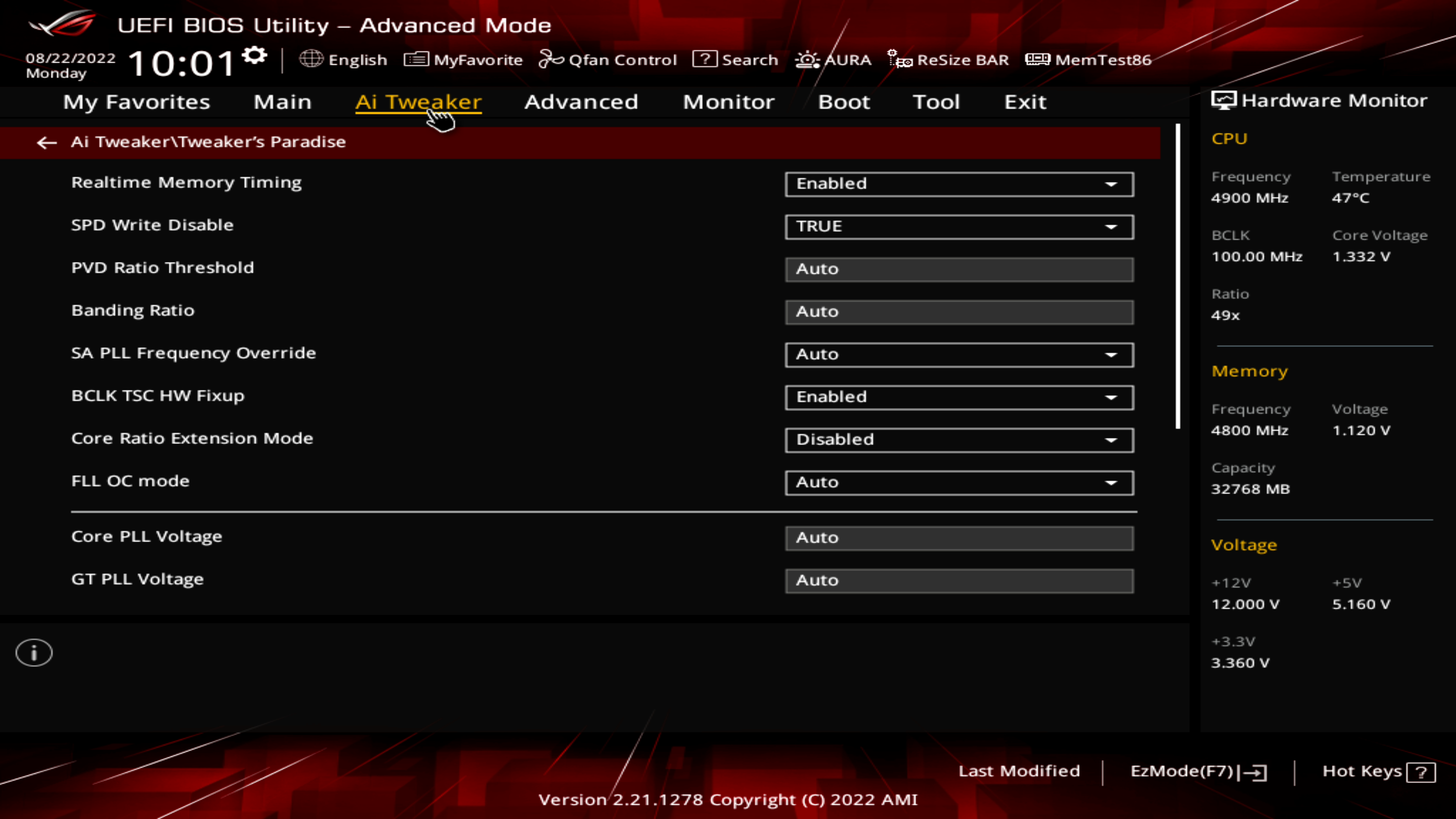

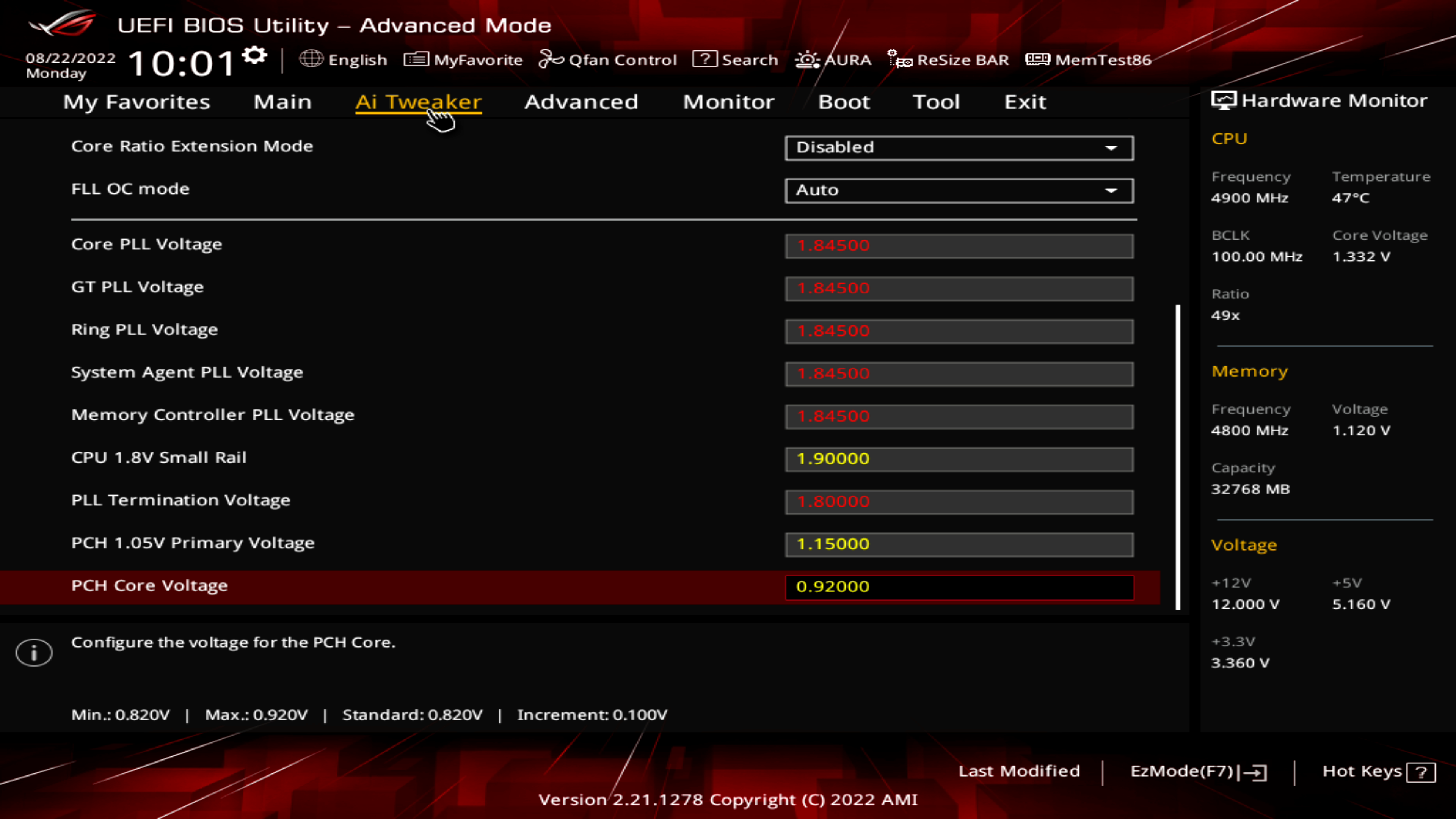

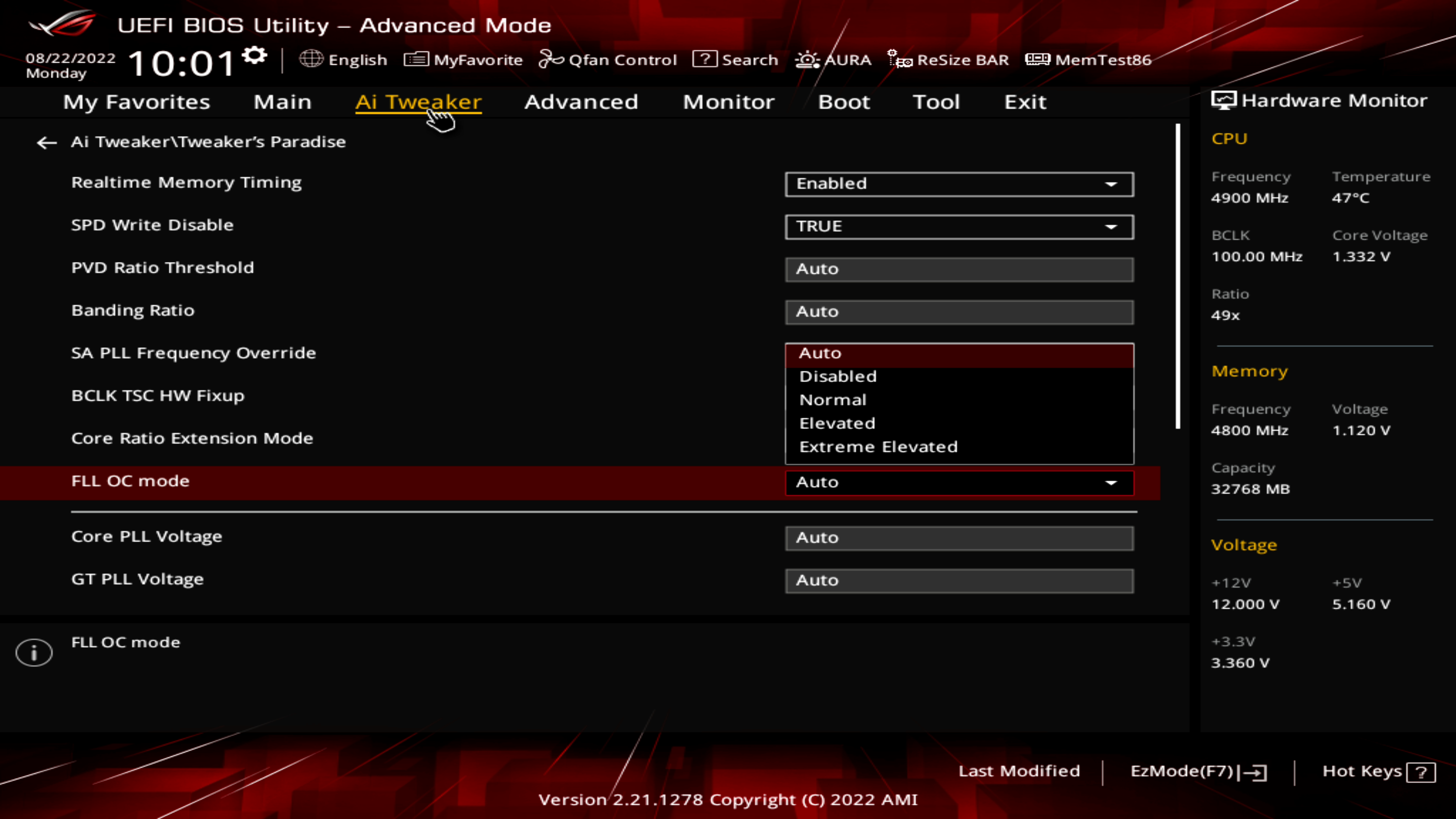

В Tweaker’s Paradise можно подготовиться к забегу на жидком азоте и покрутить немало интересных опций.

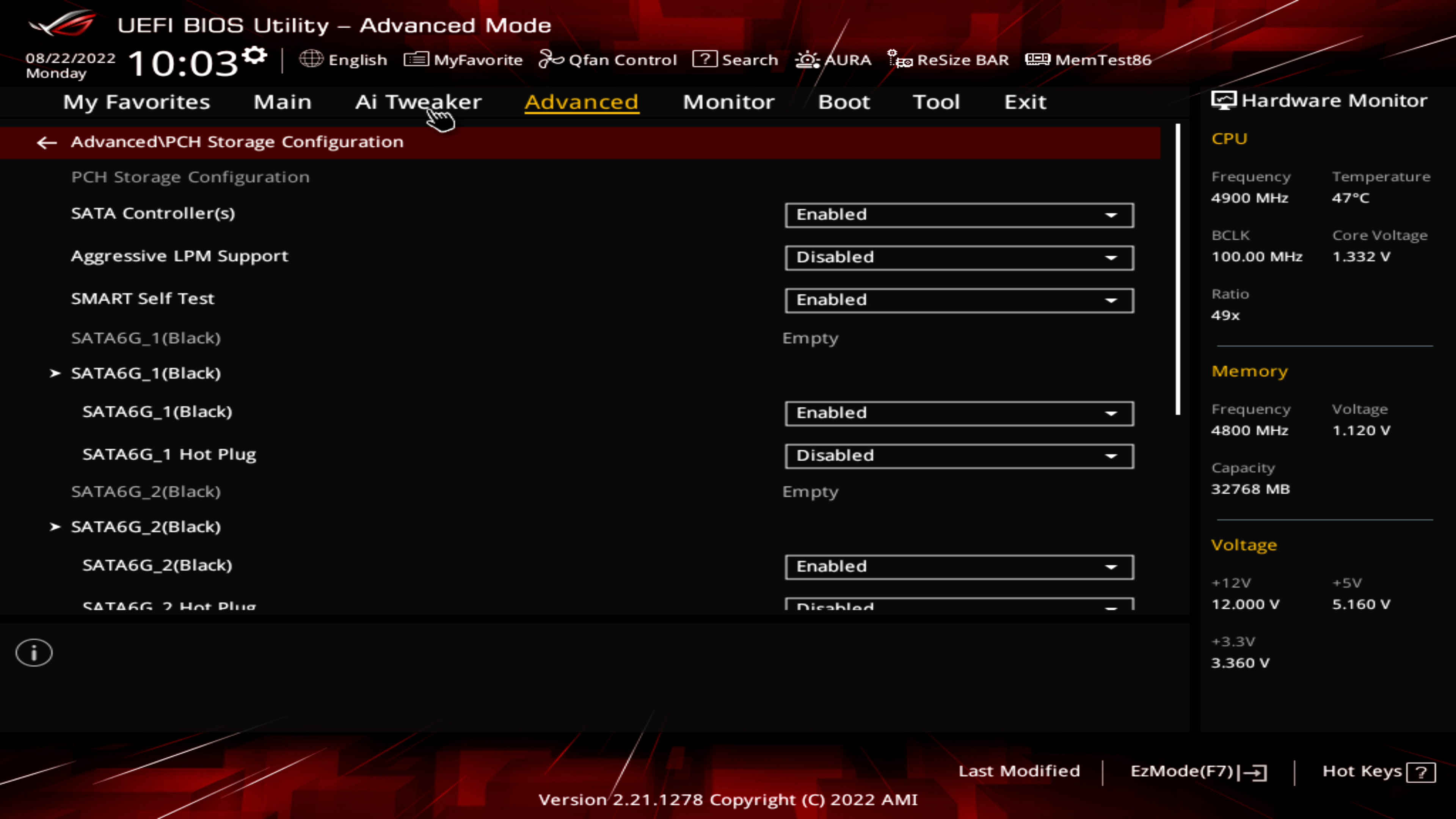

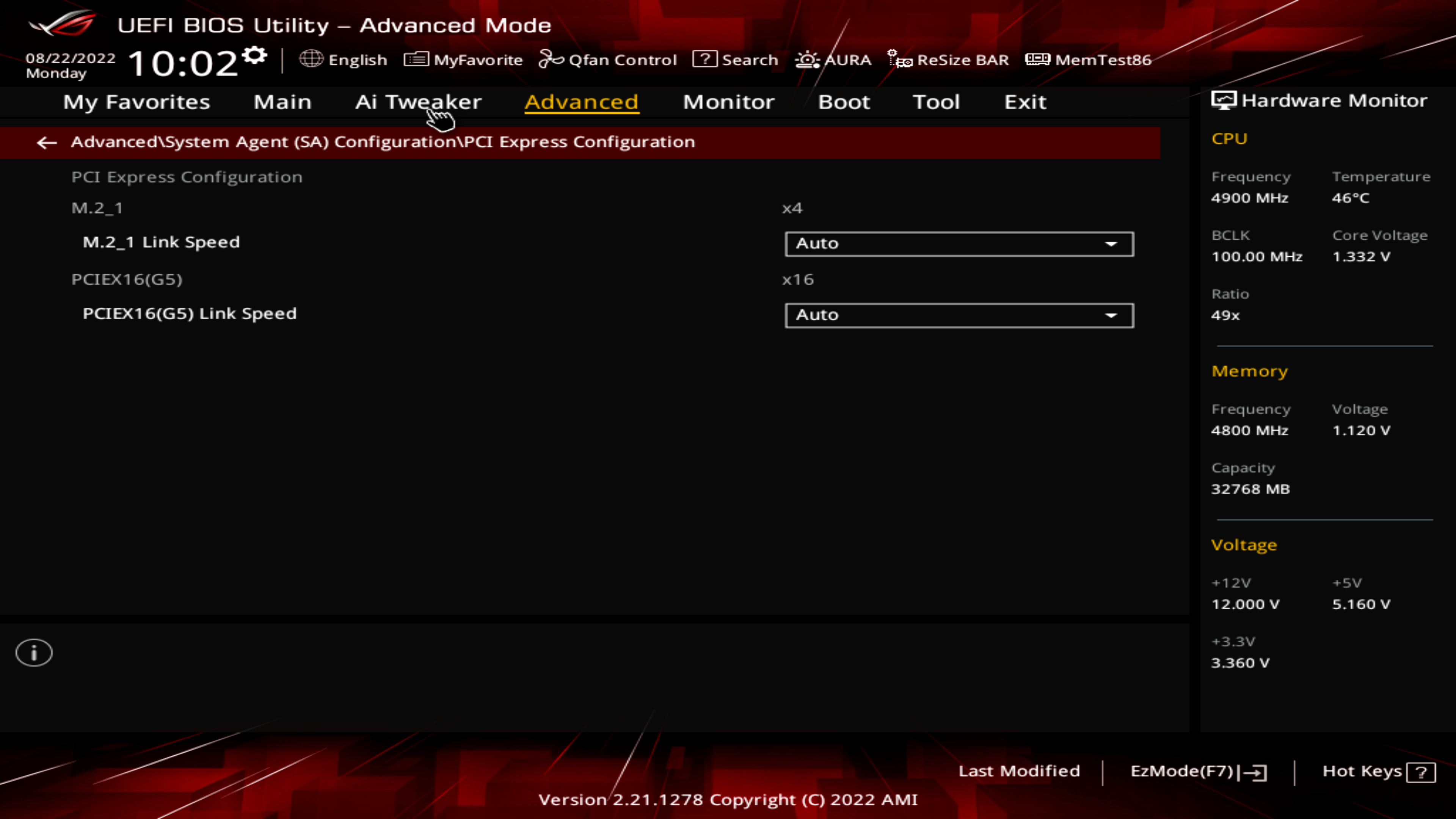

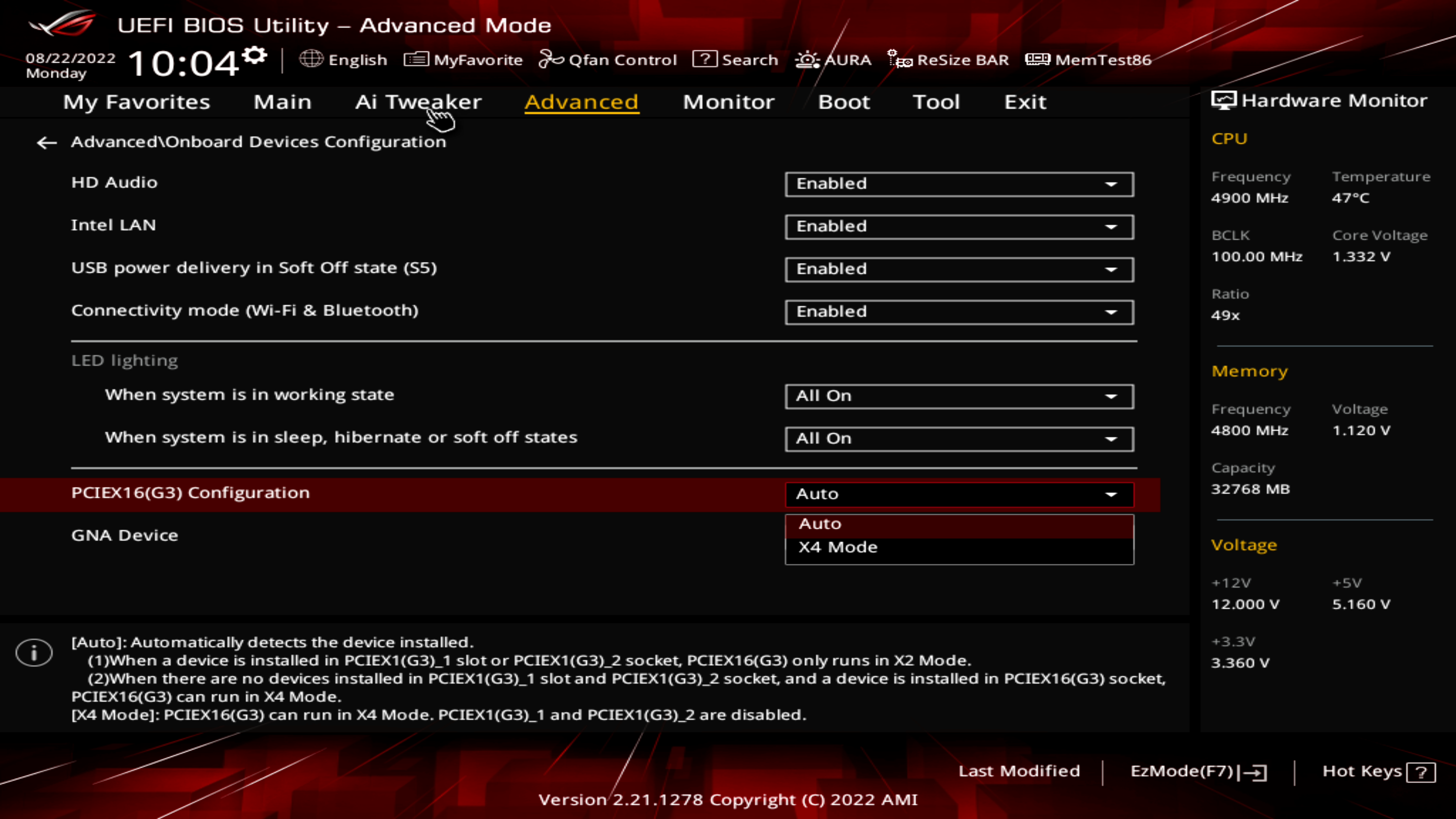

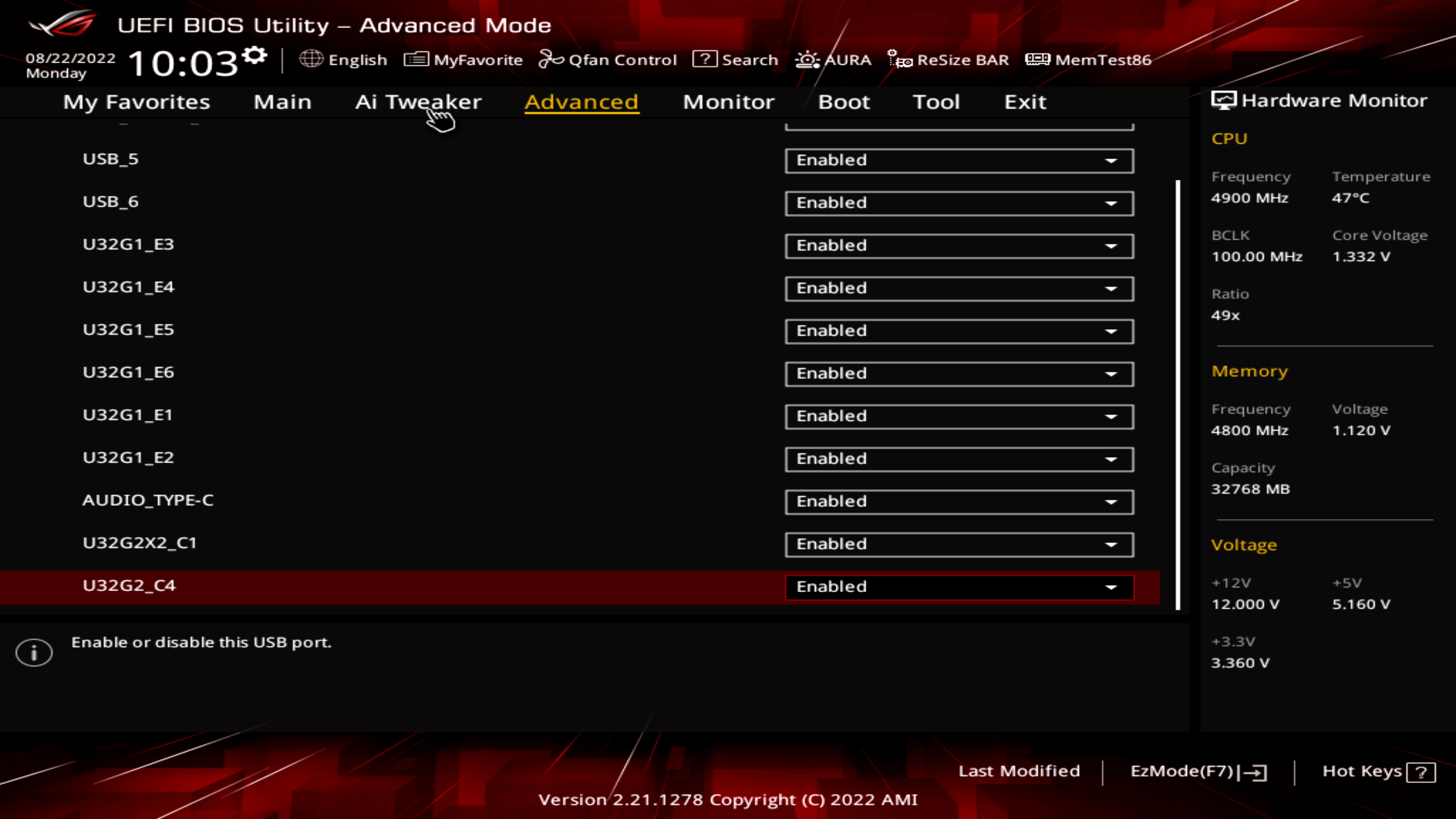

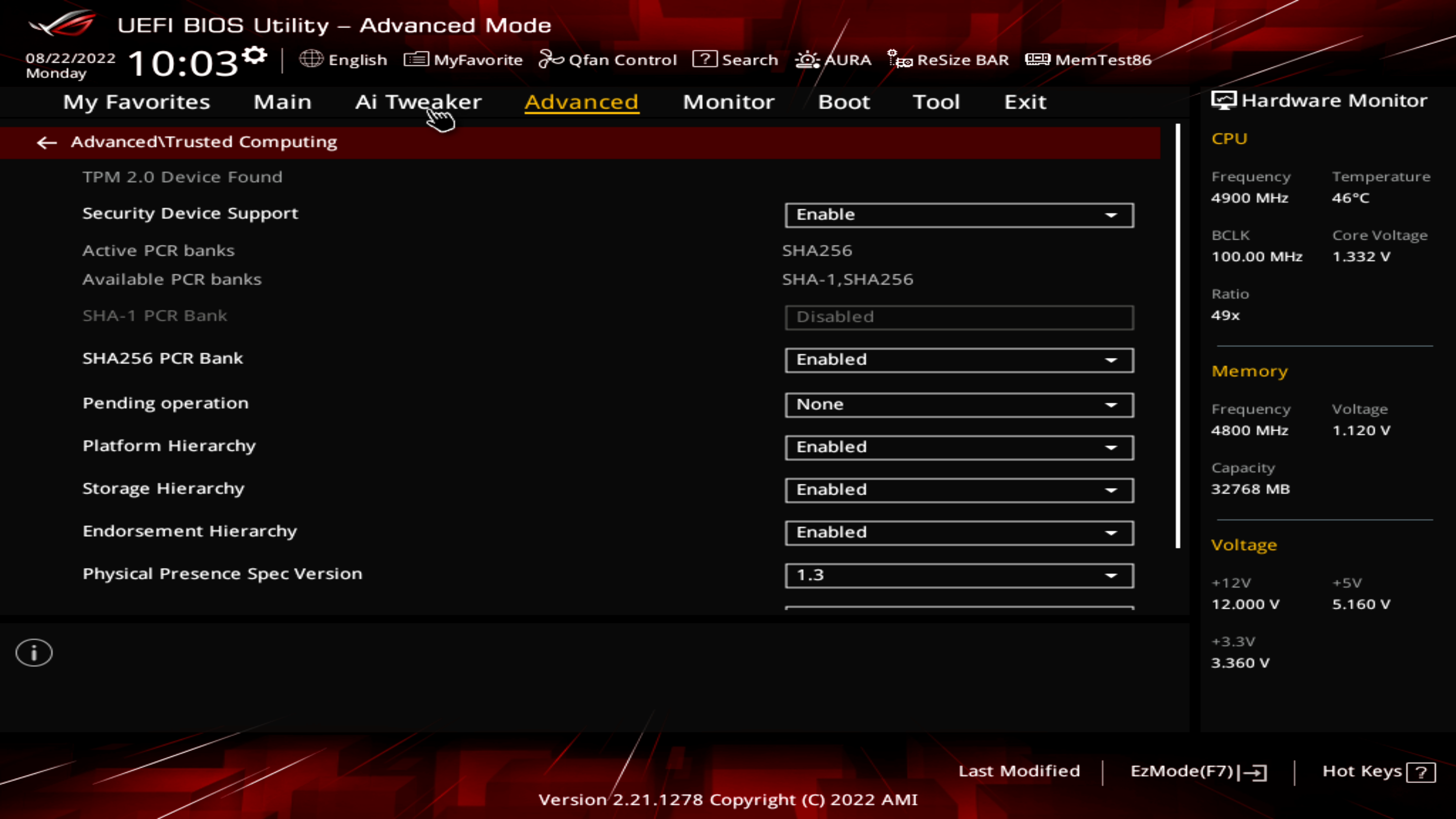

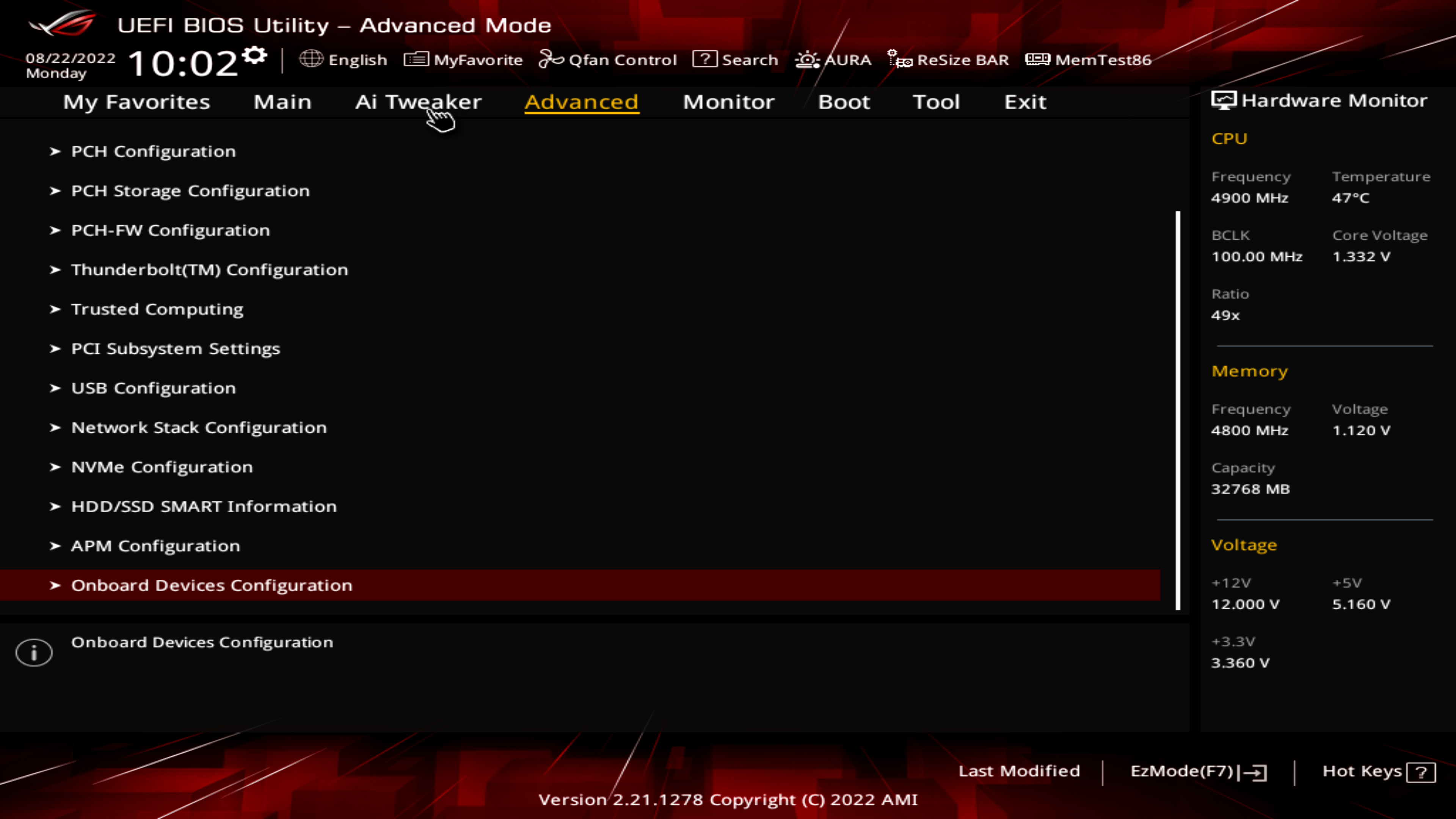

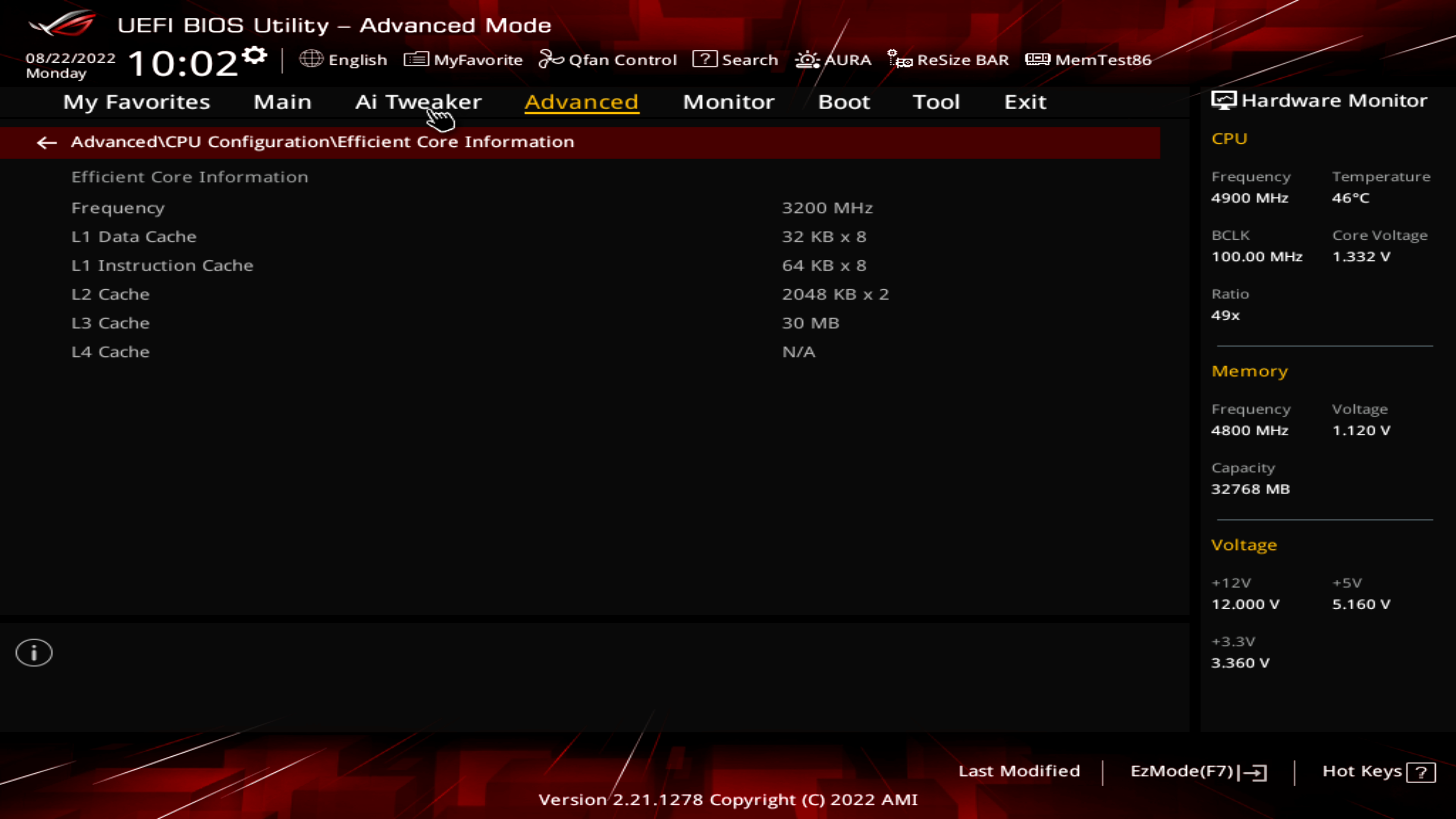

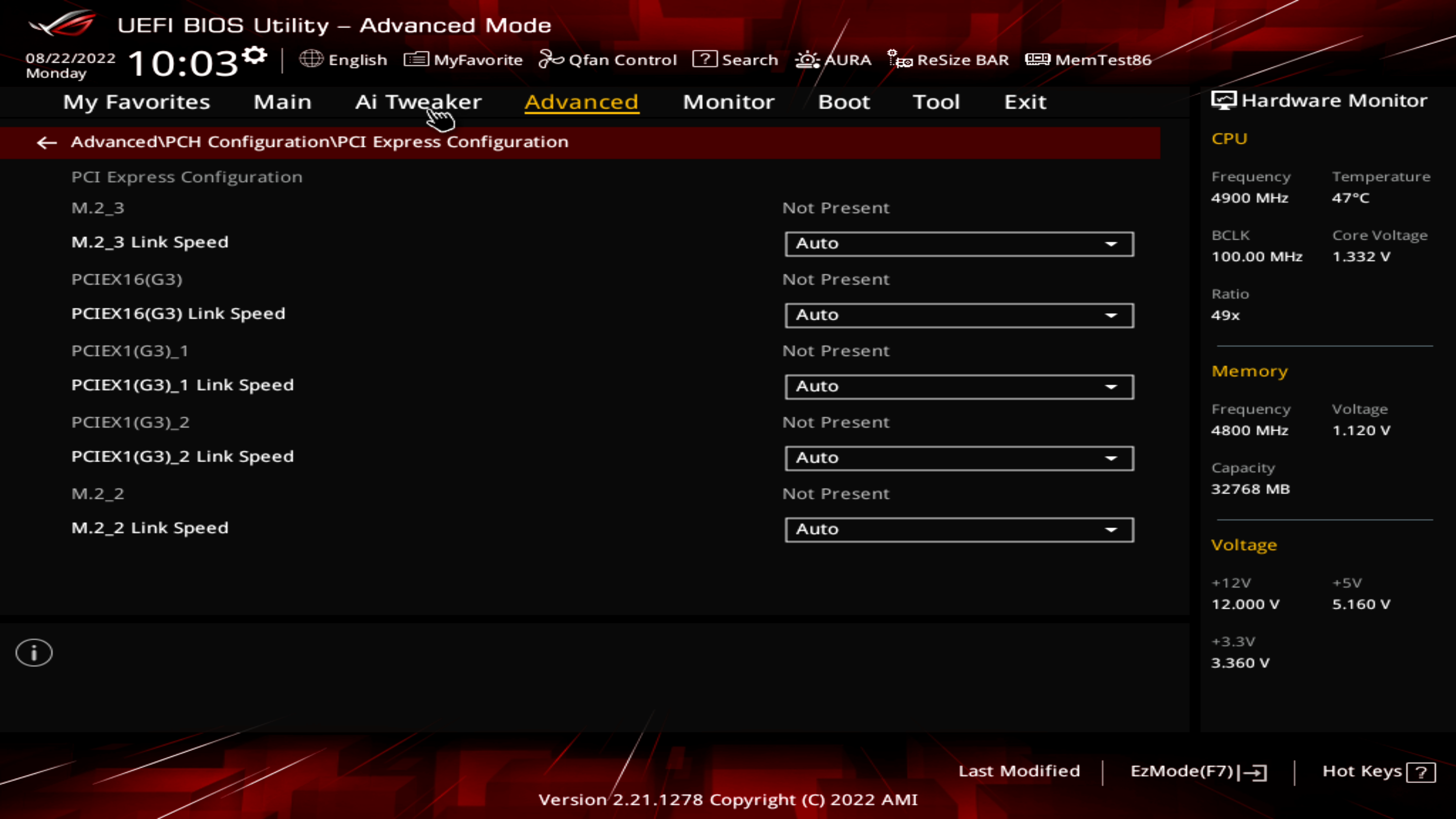

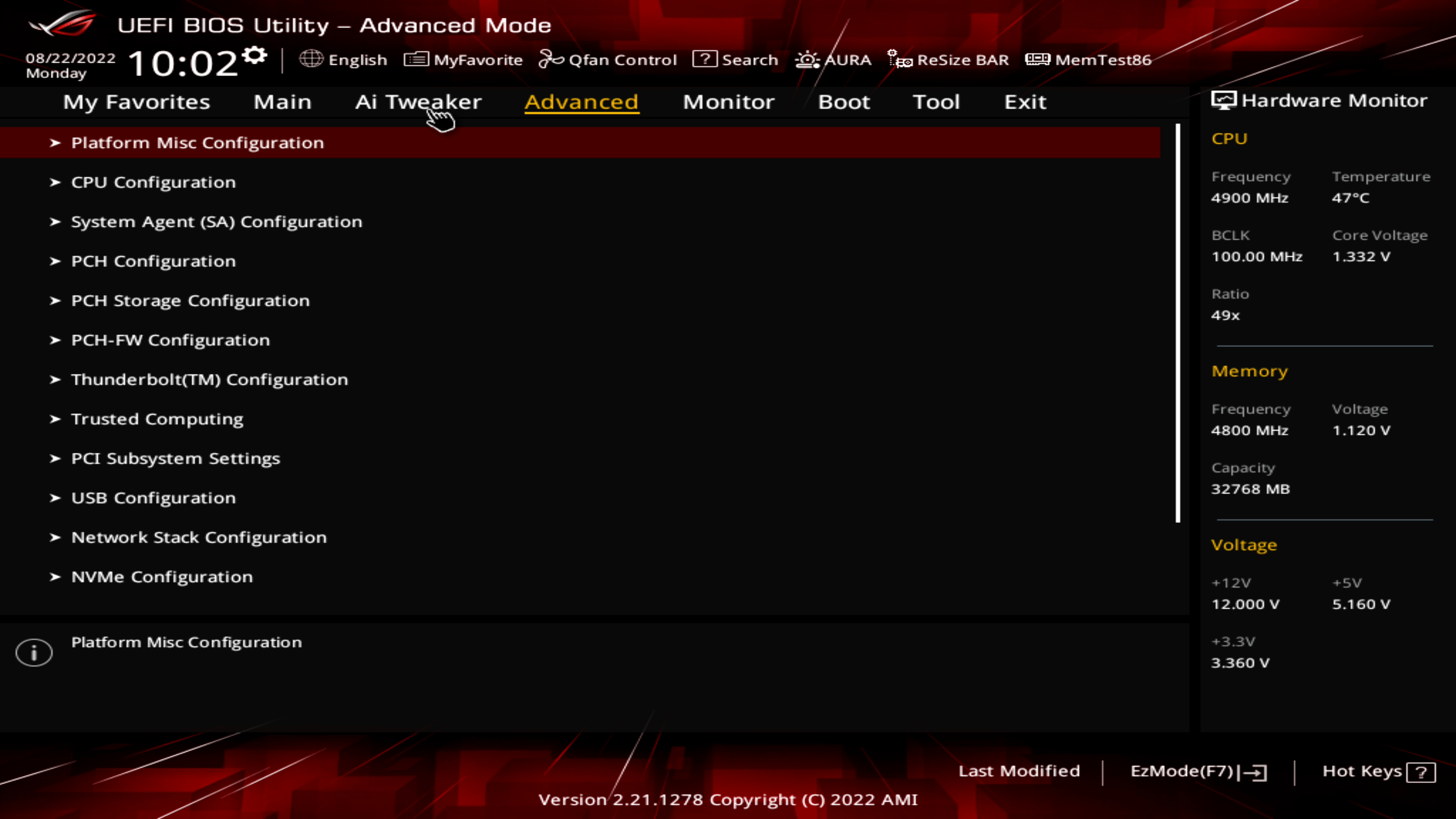

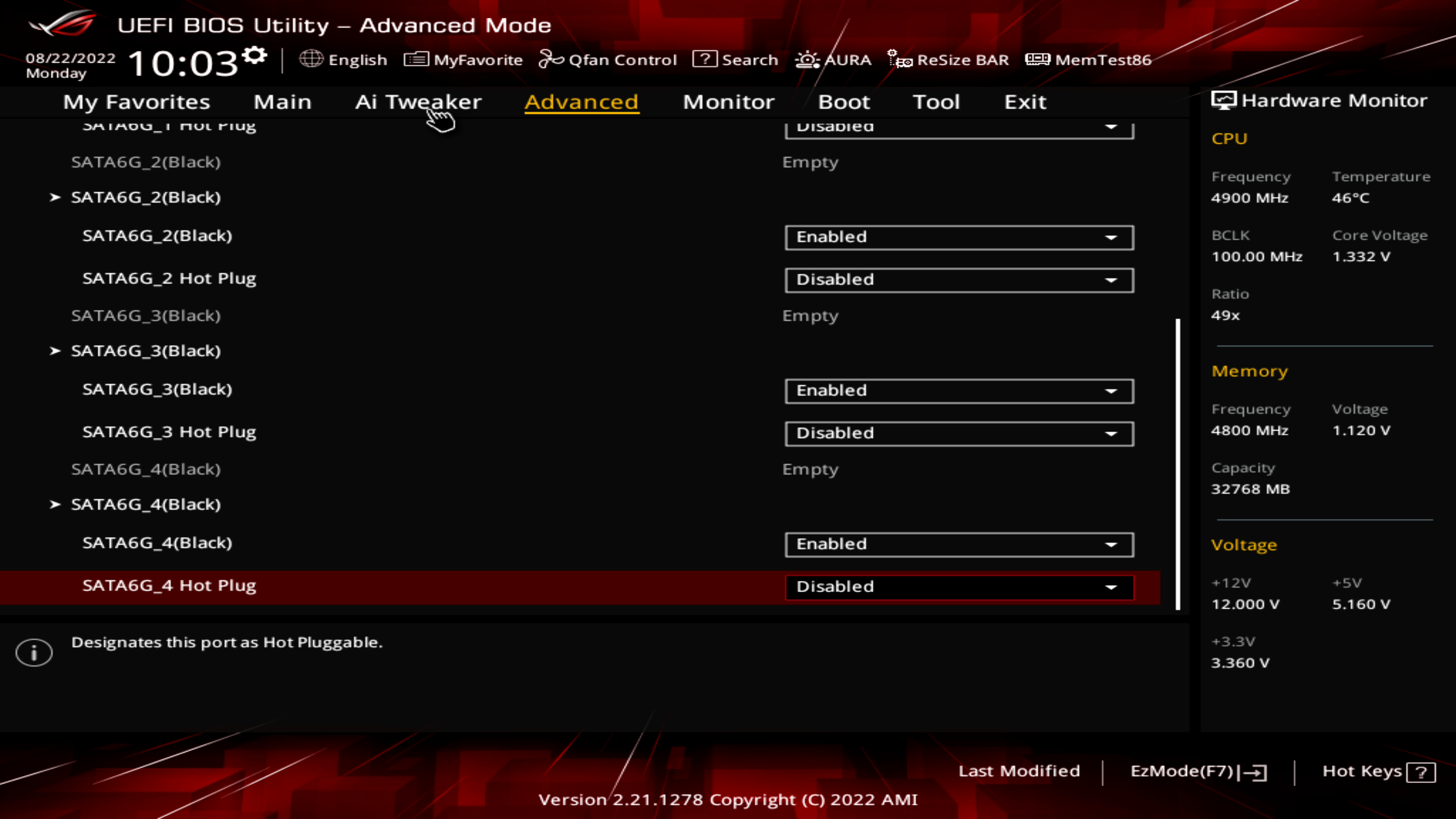

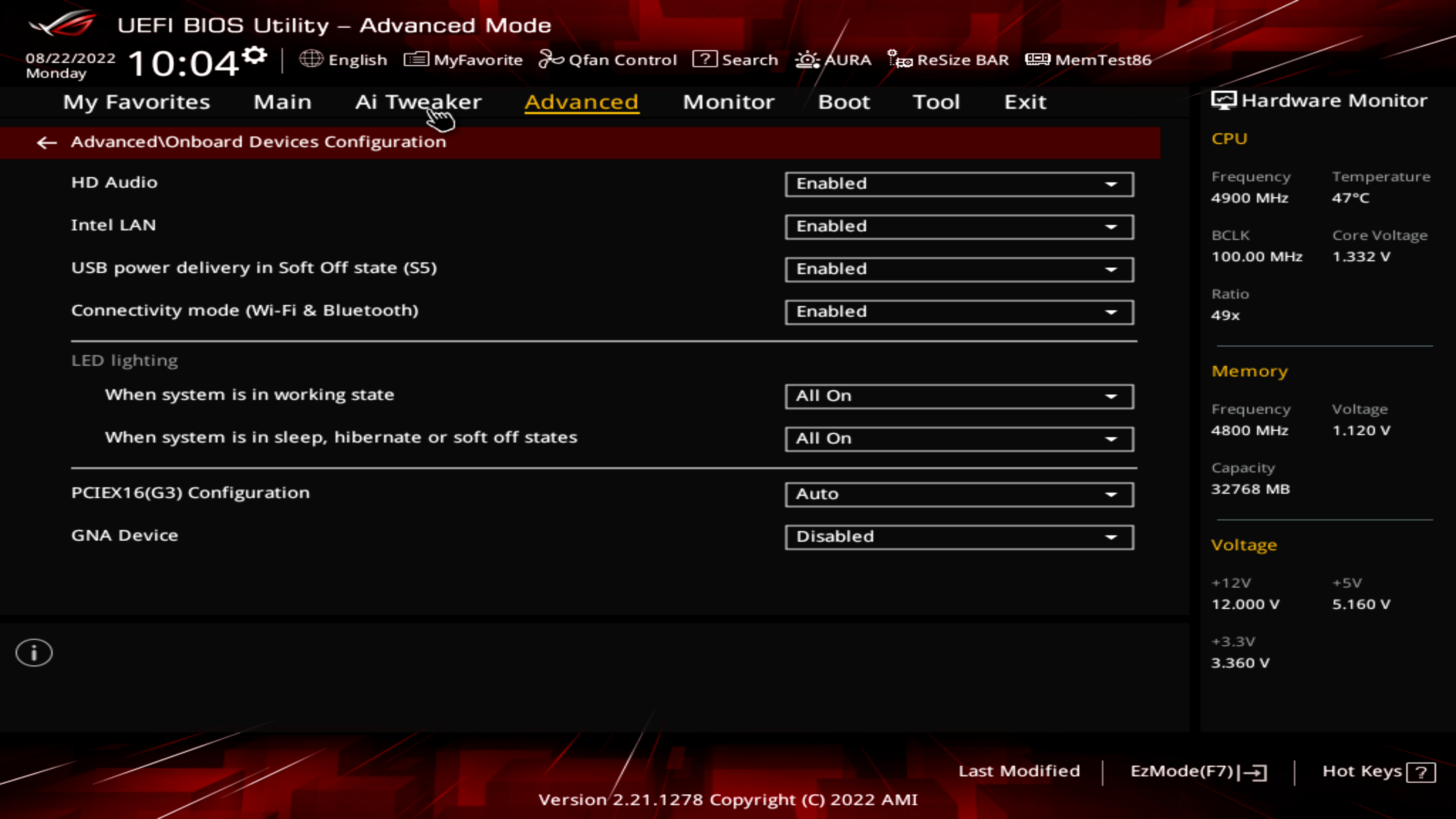

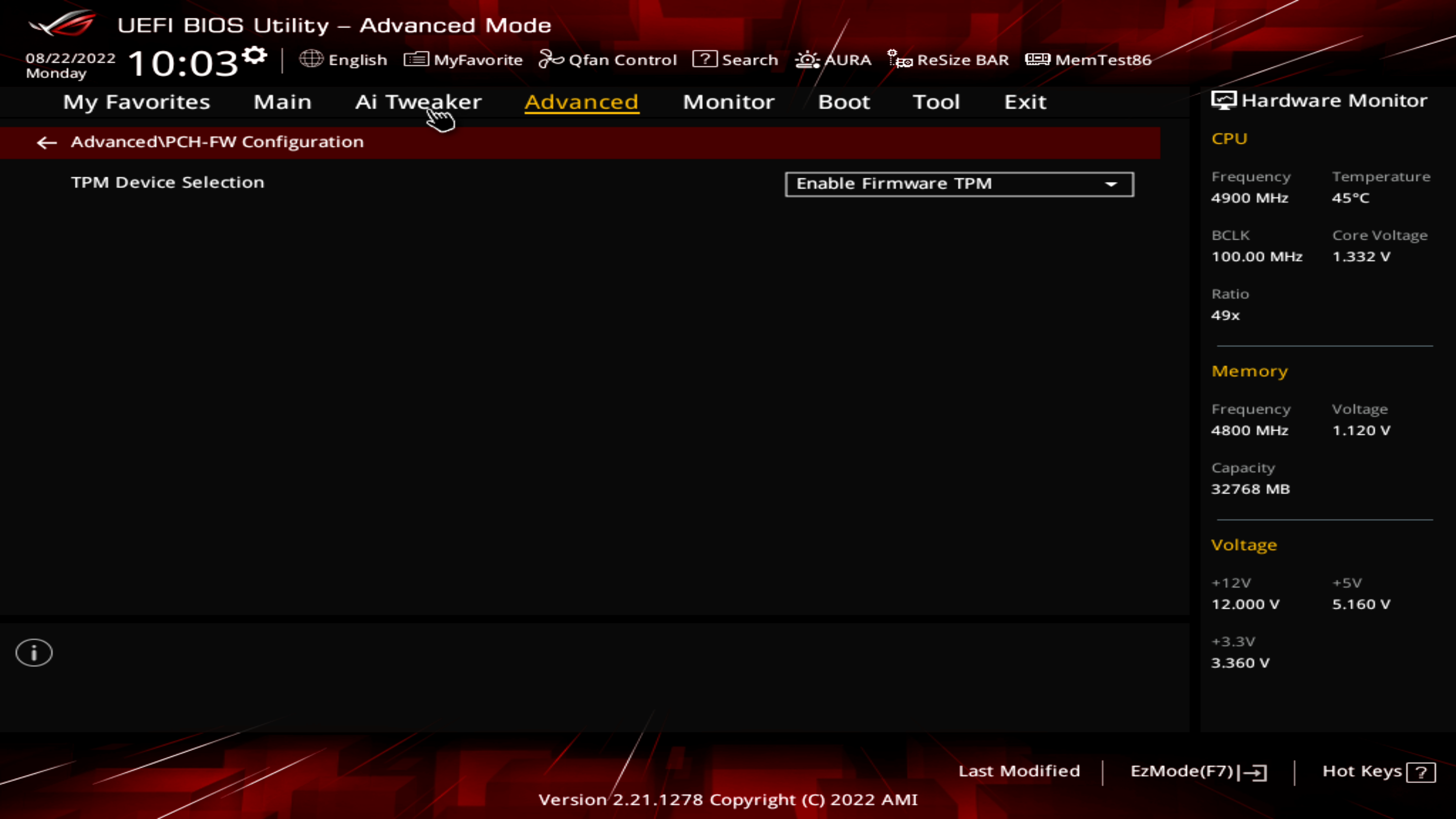

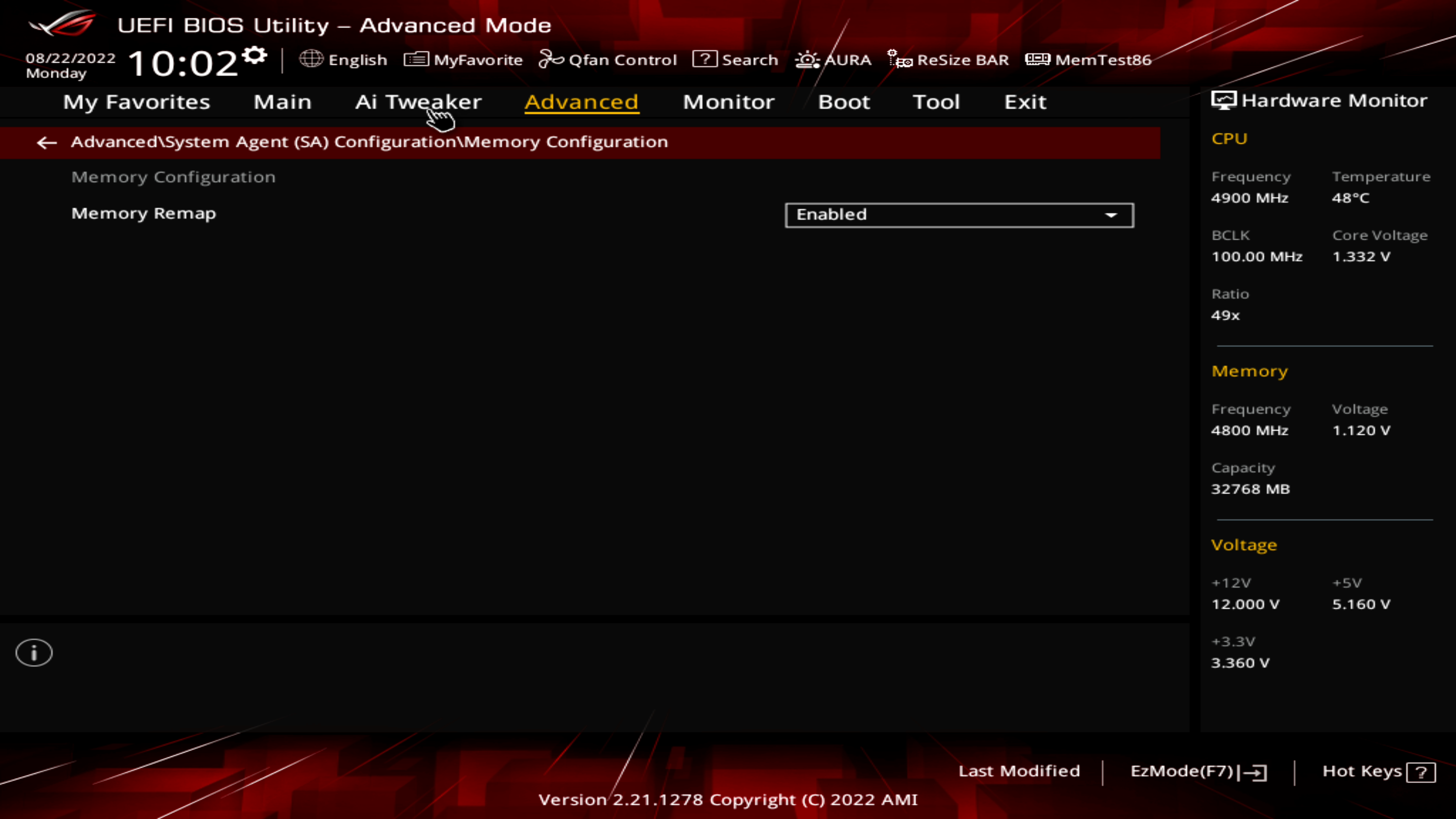

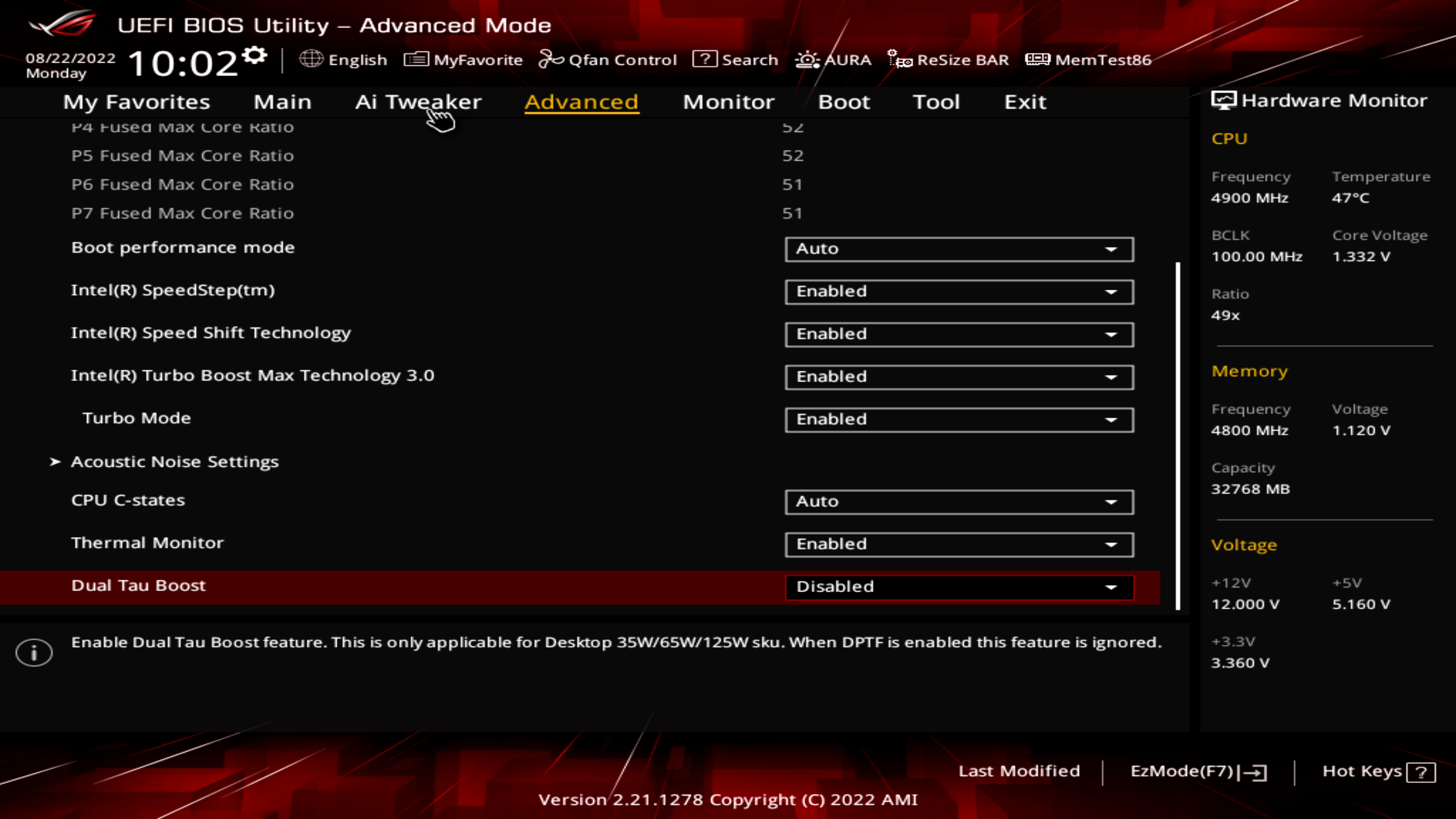

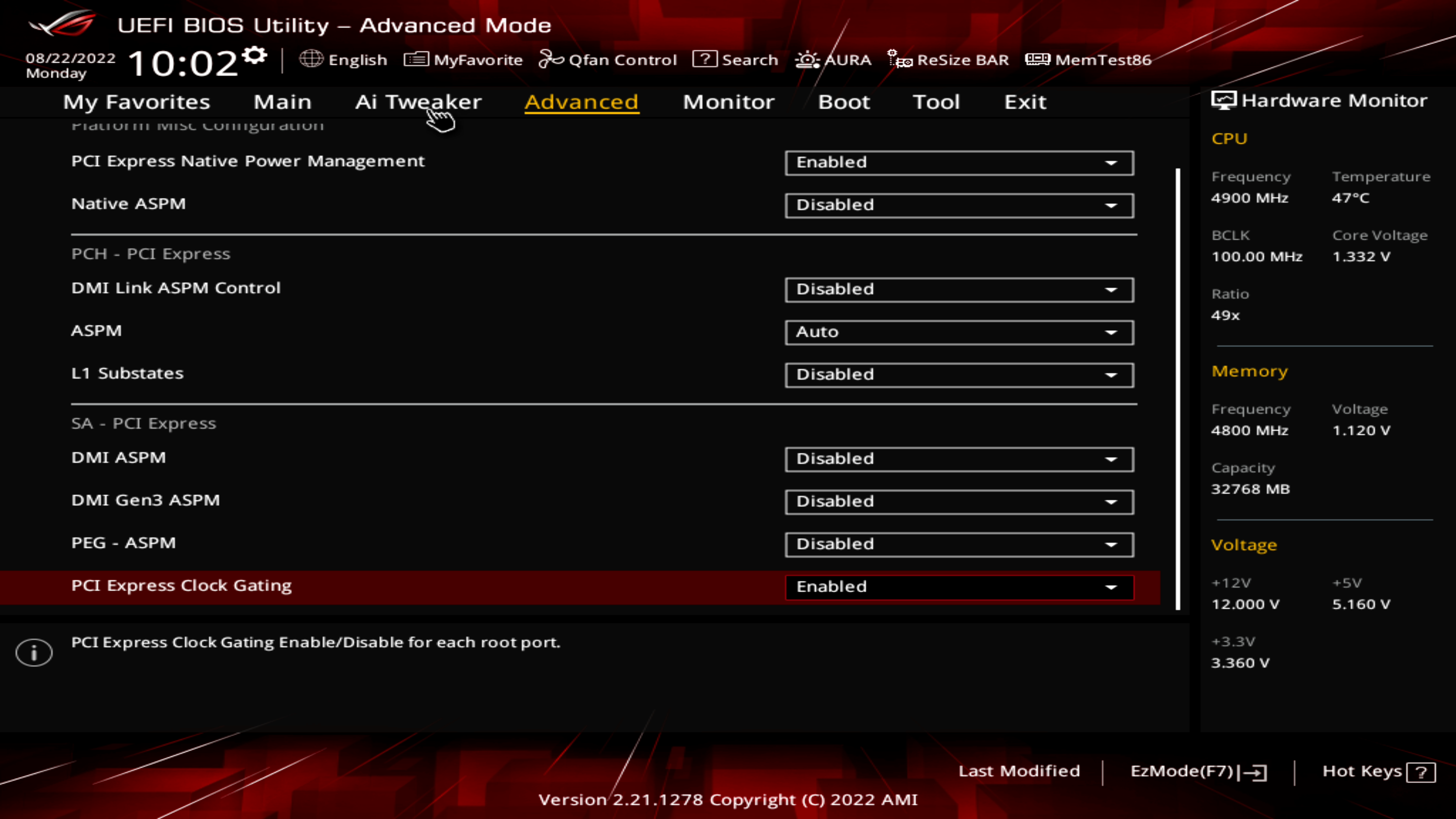

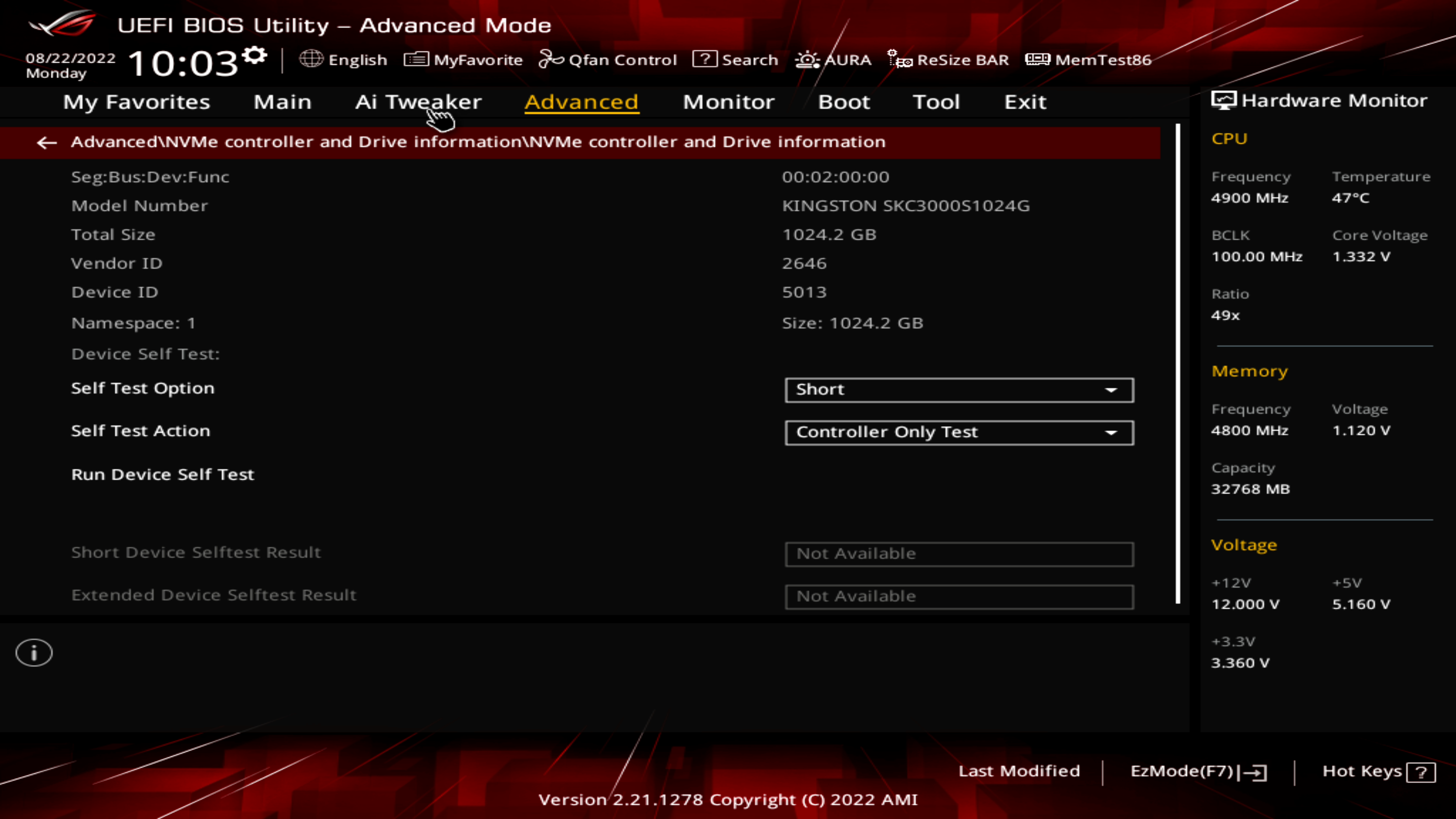

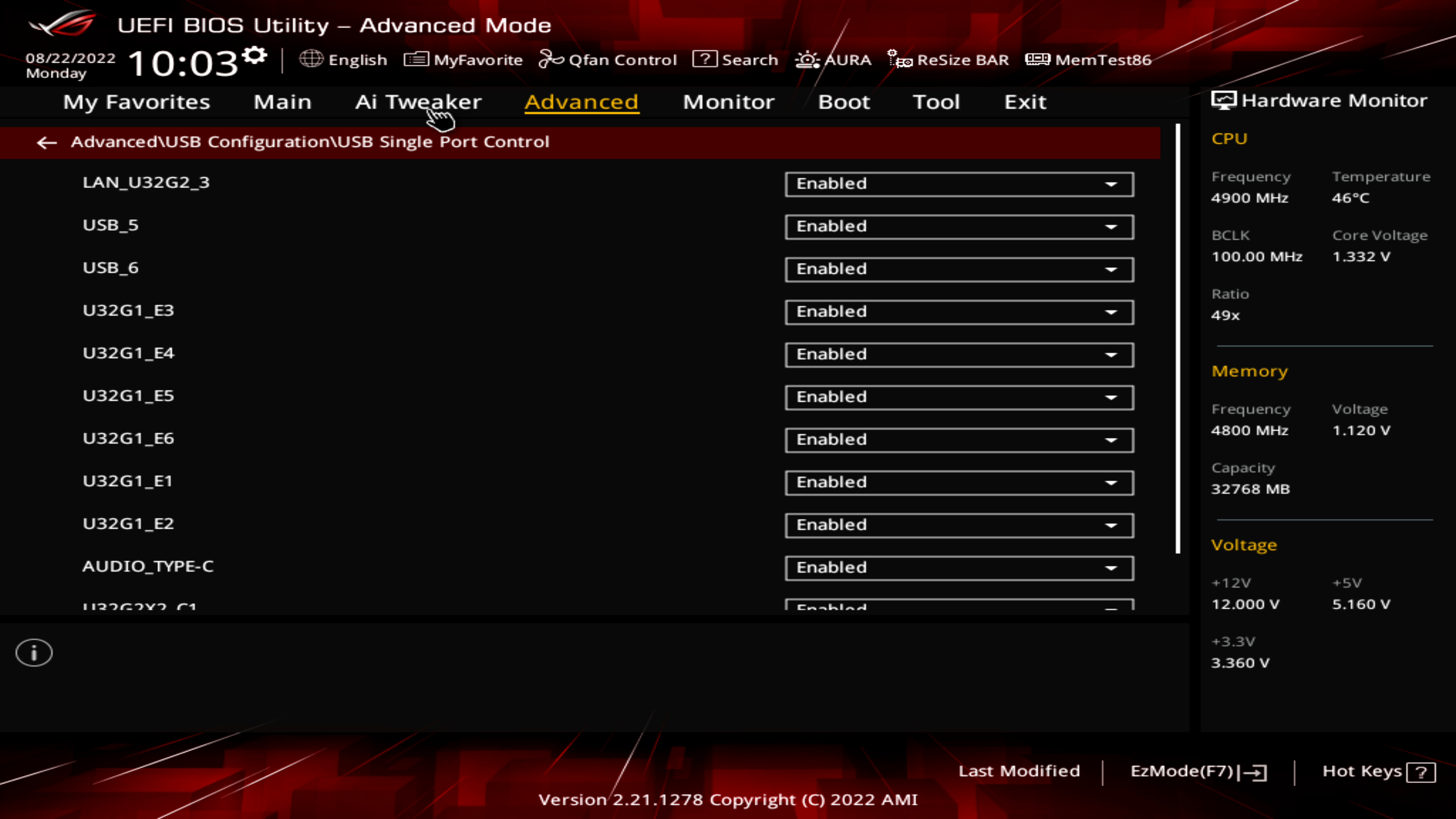

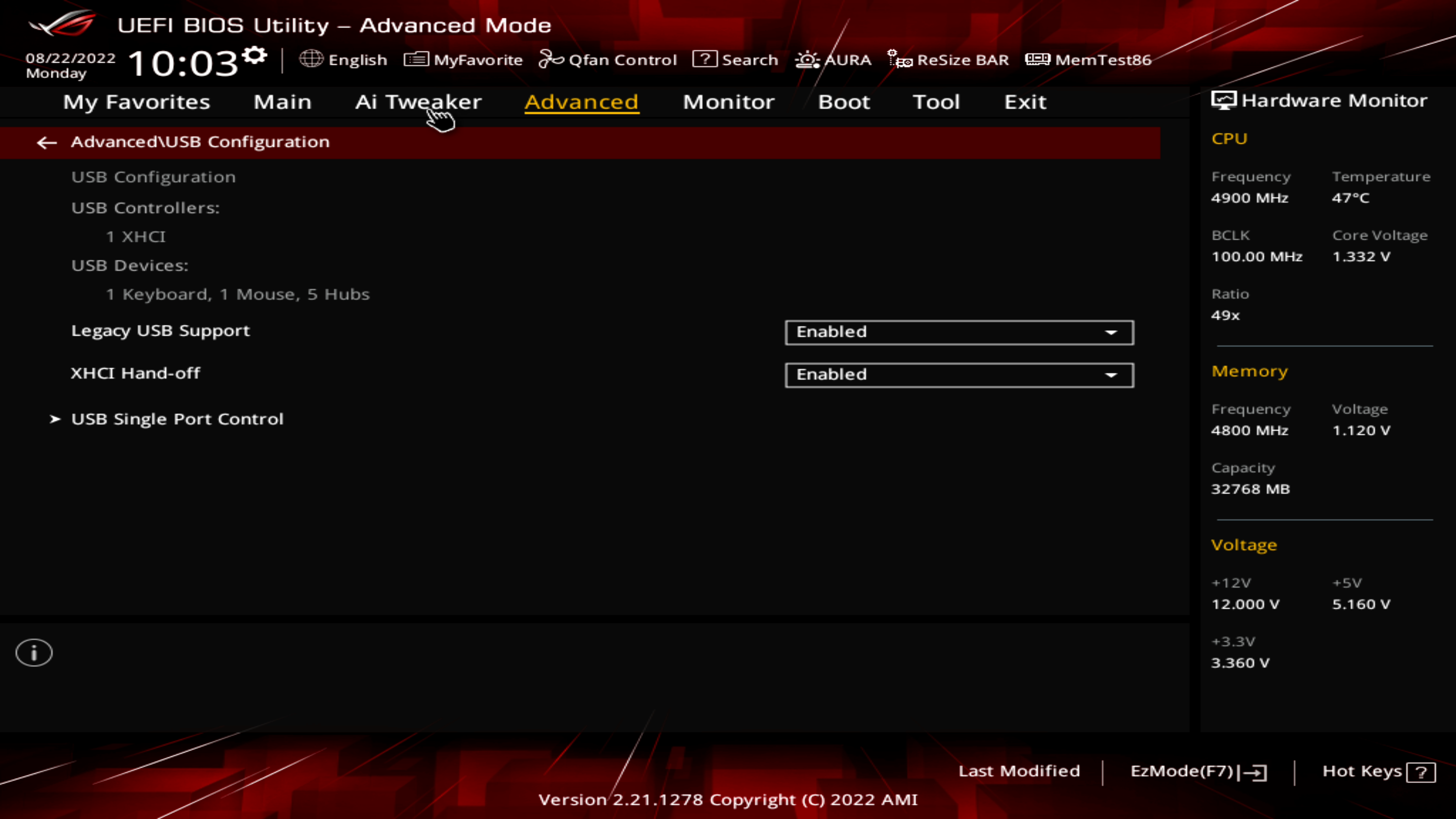

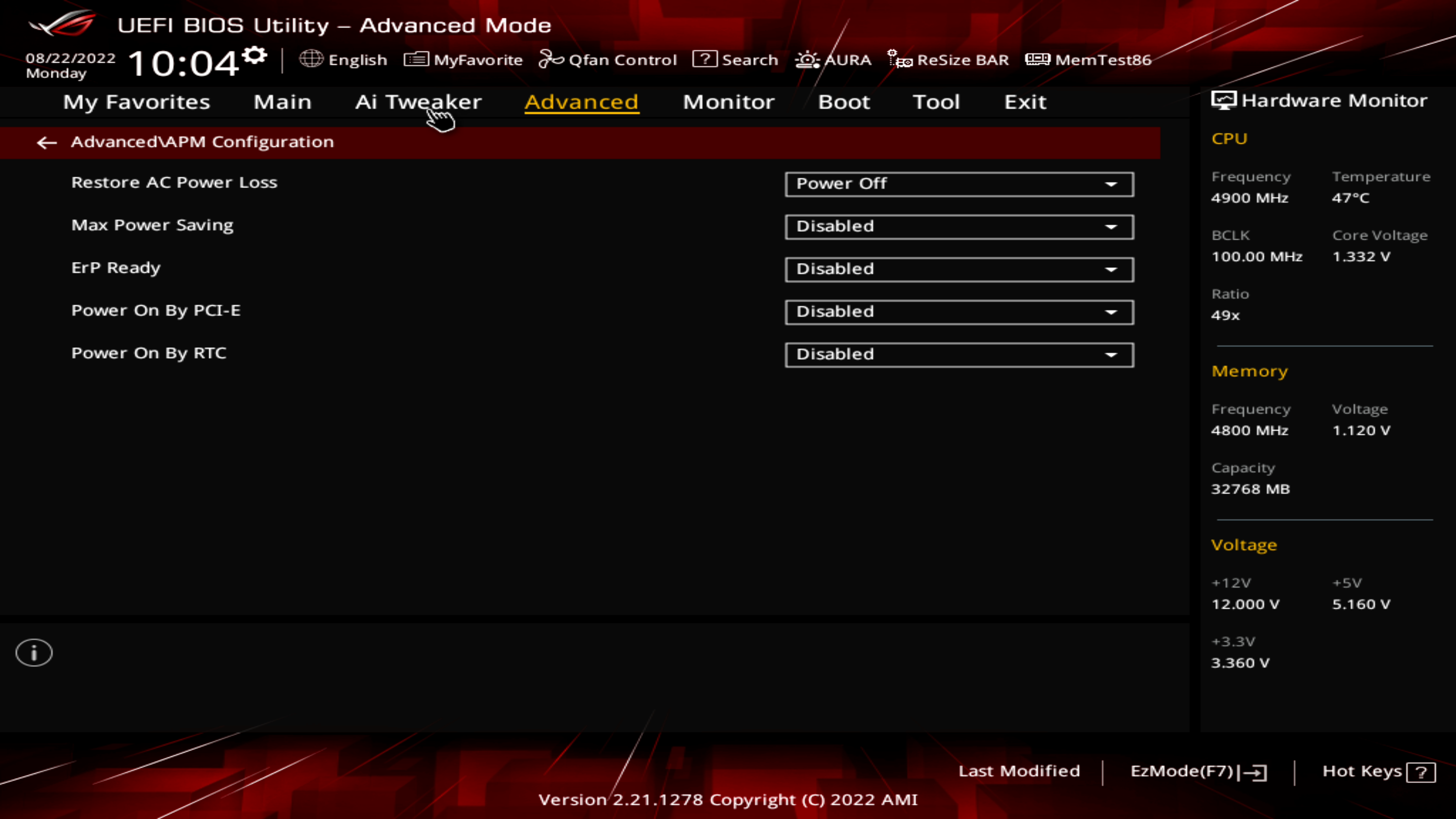

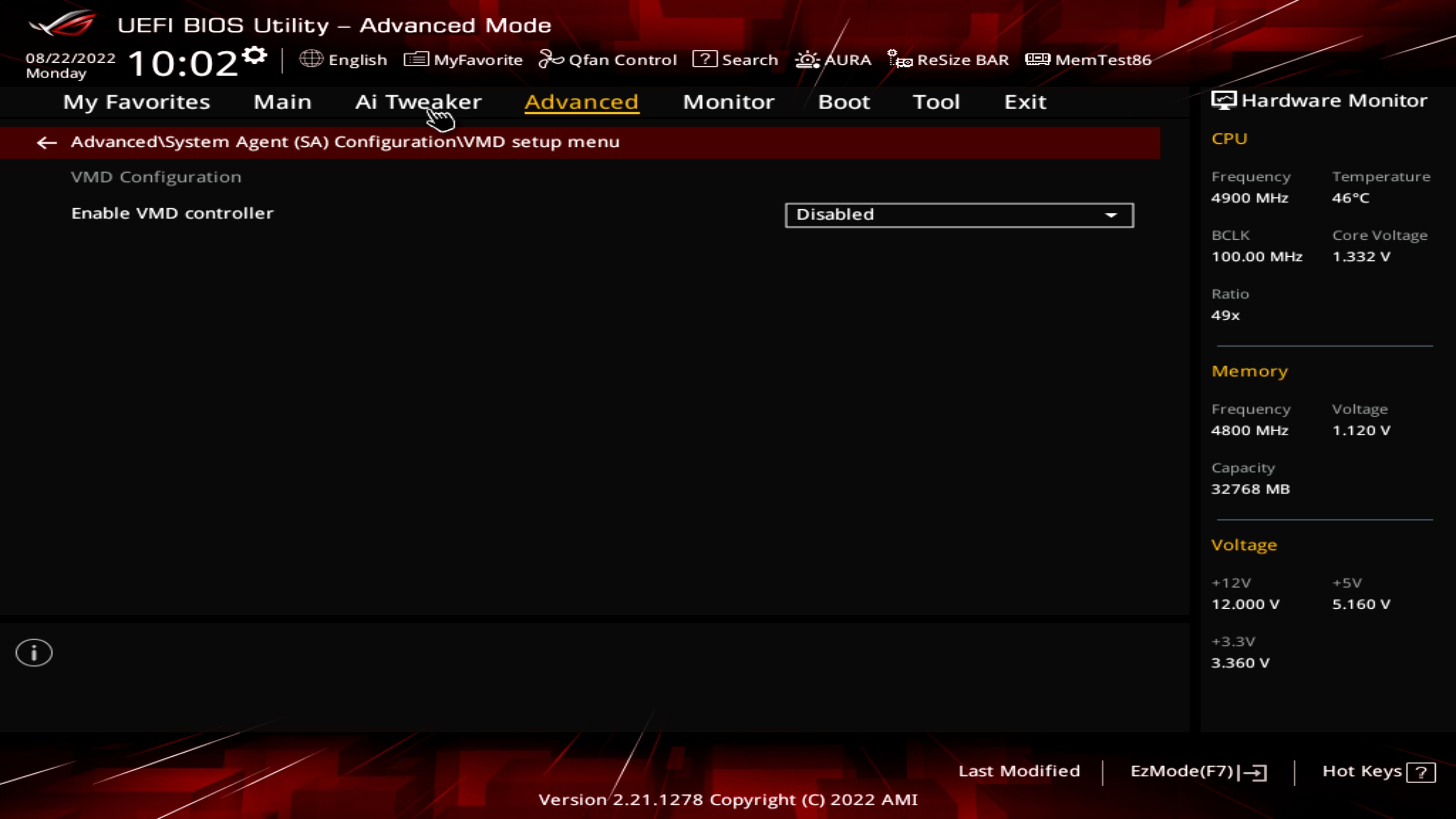

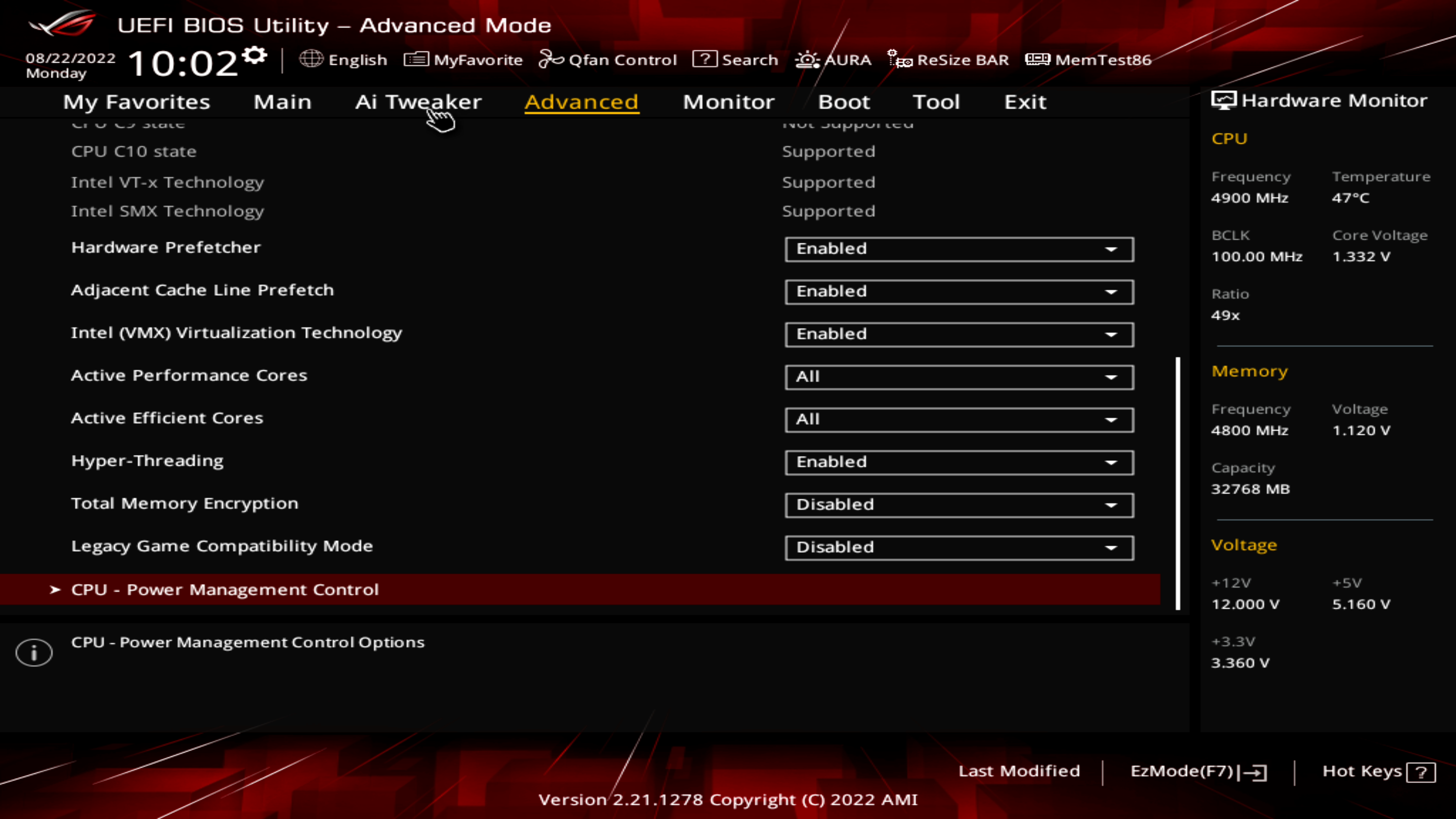

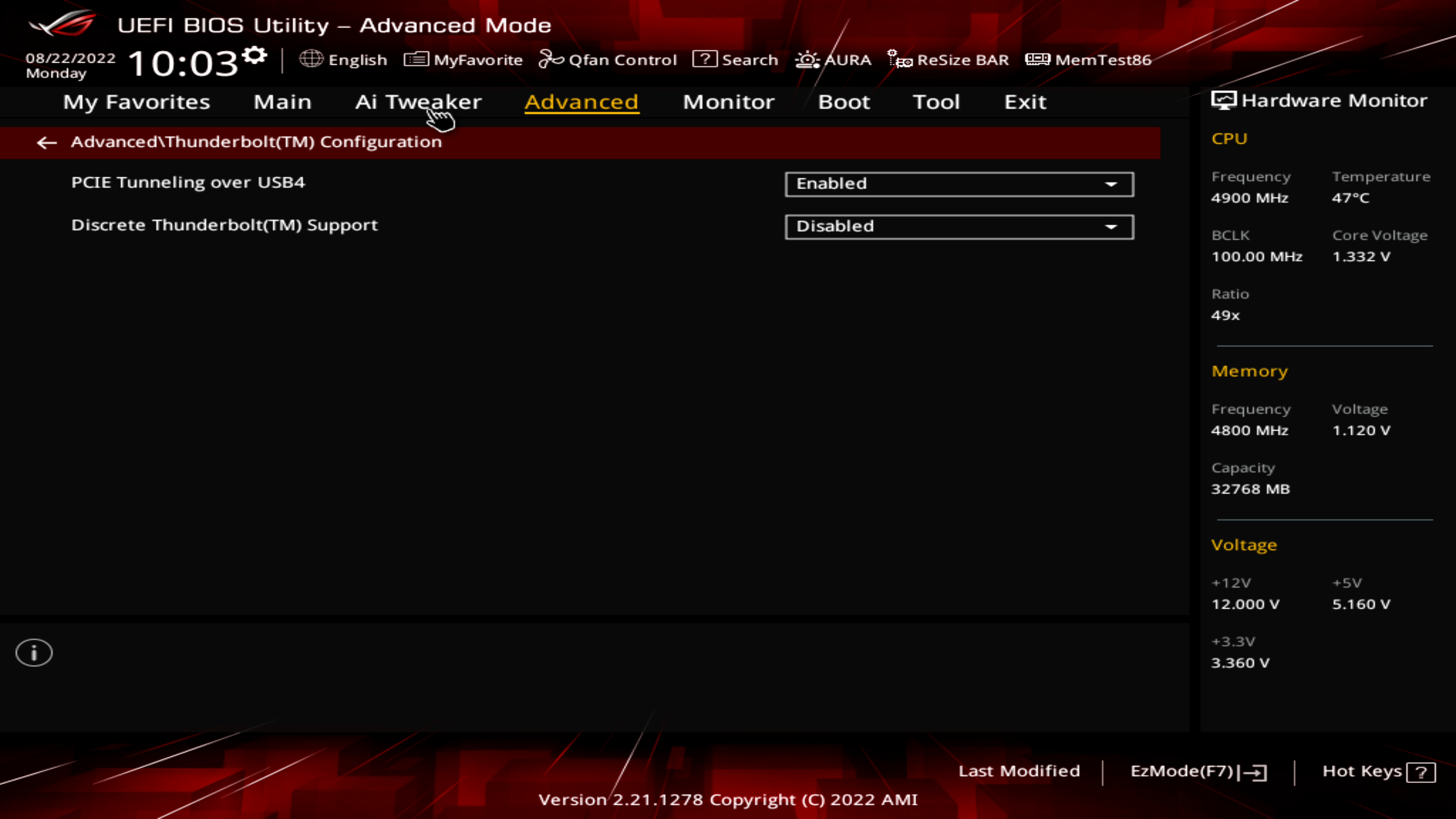

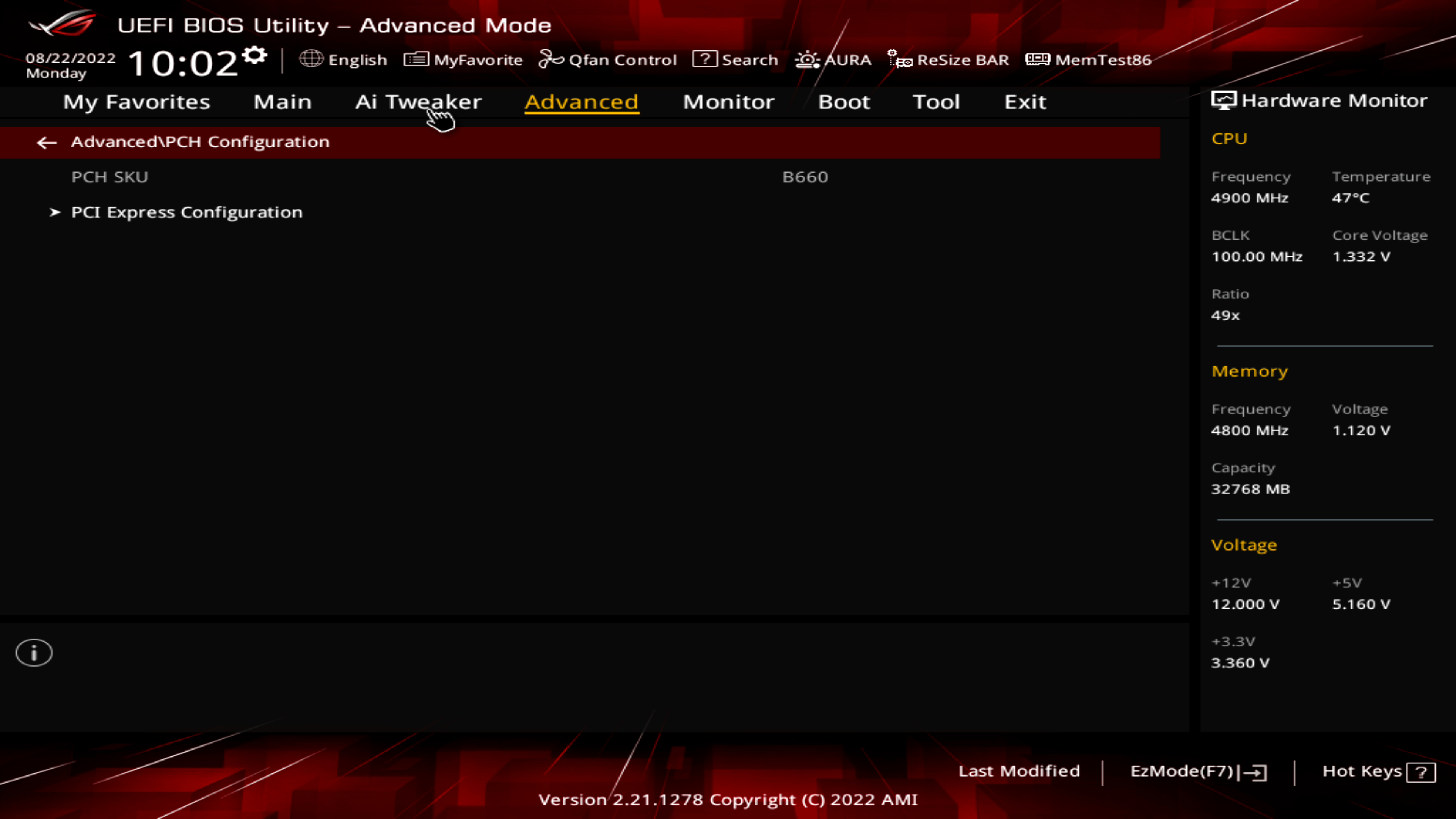

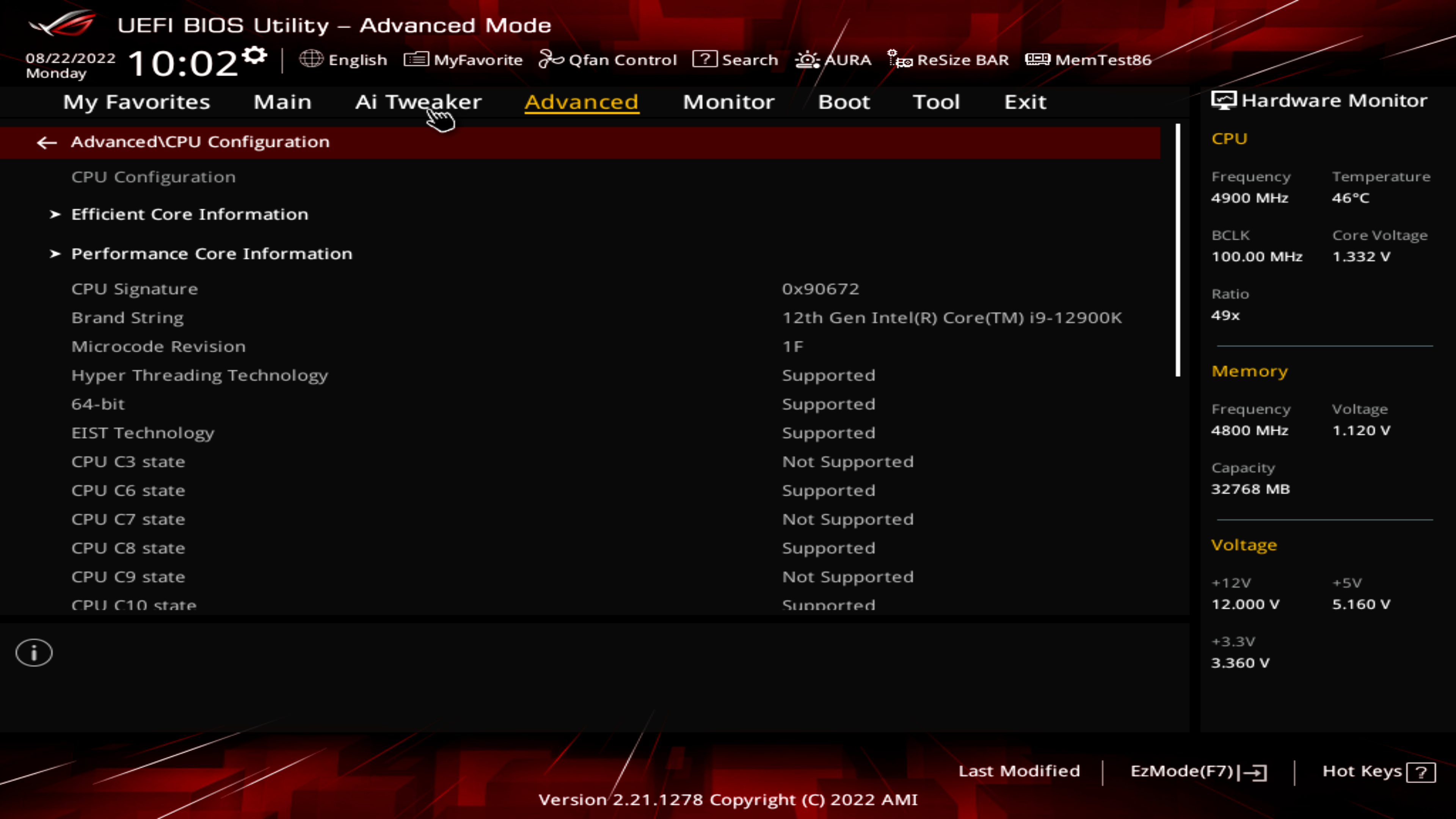

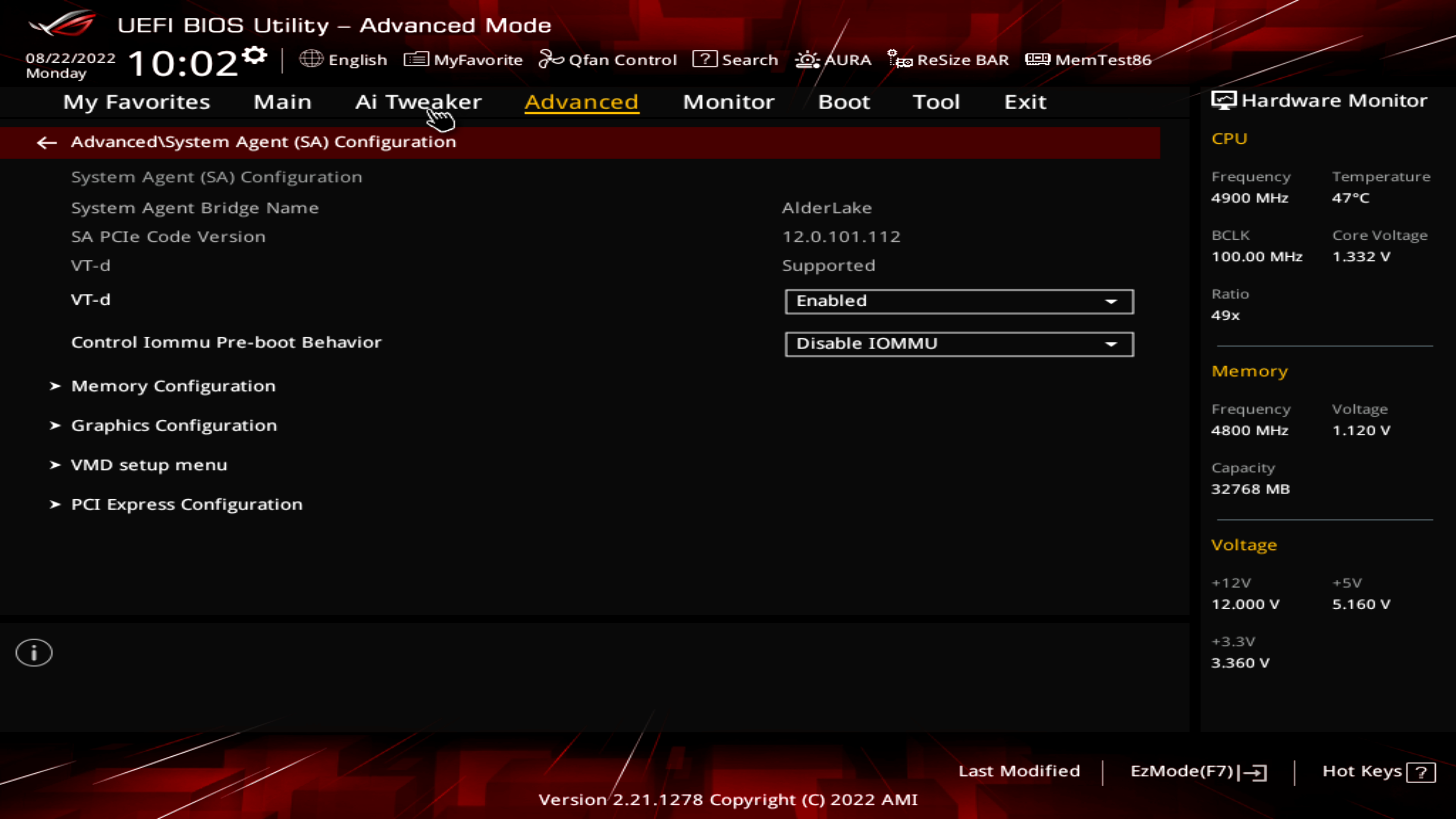

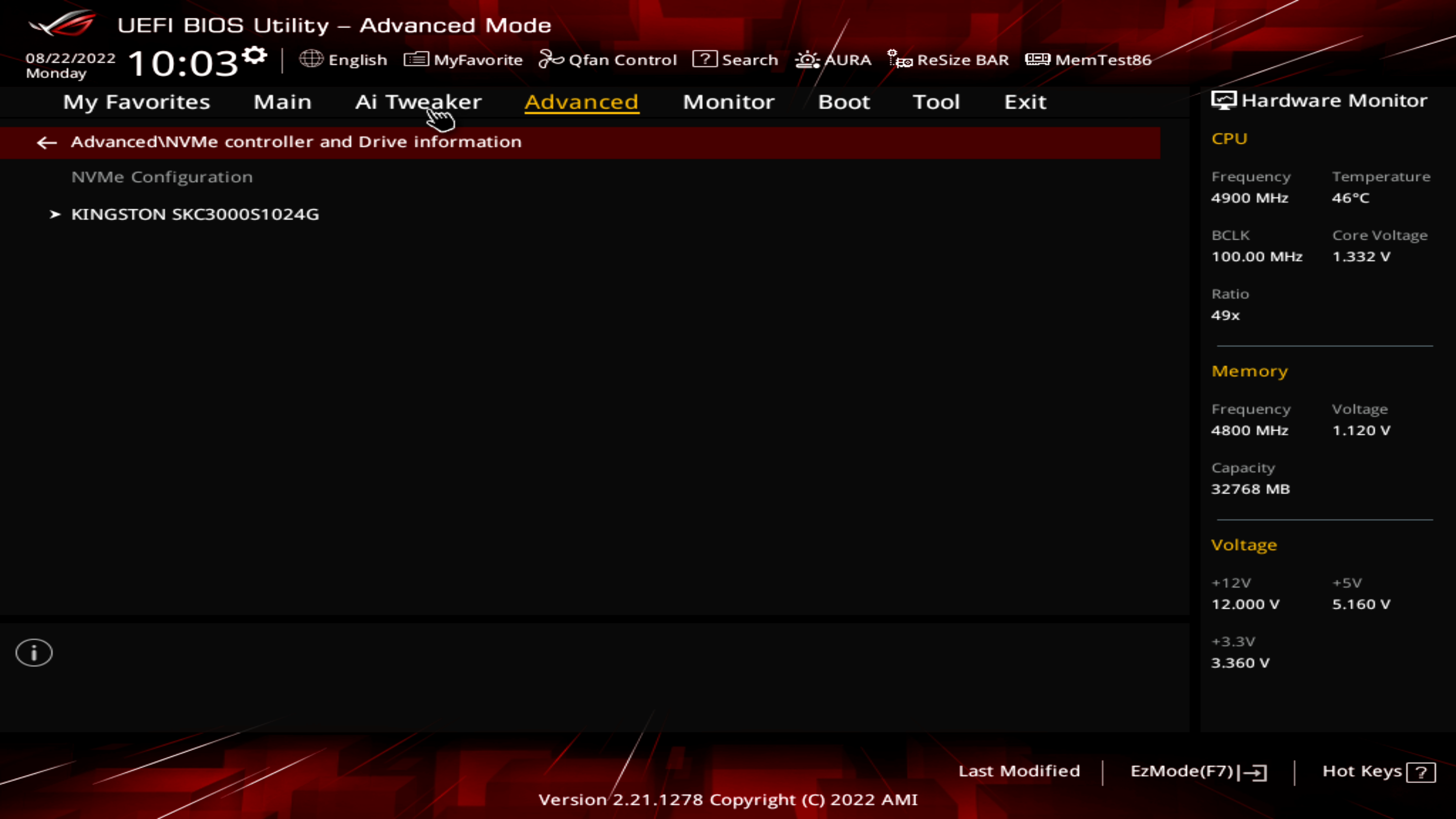

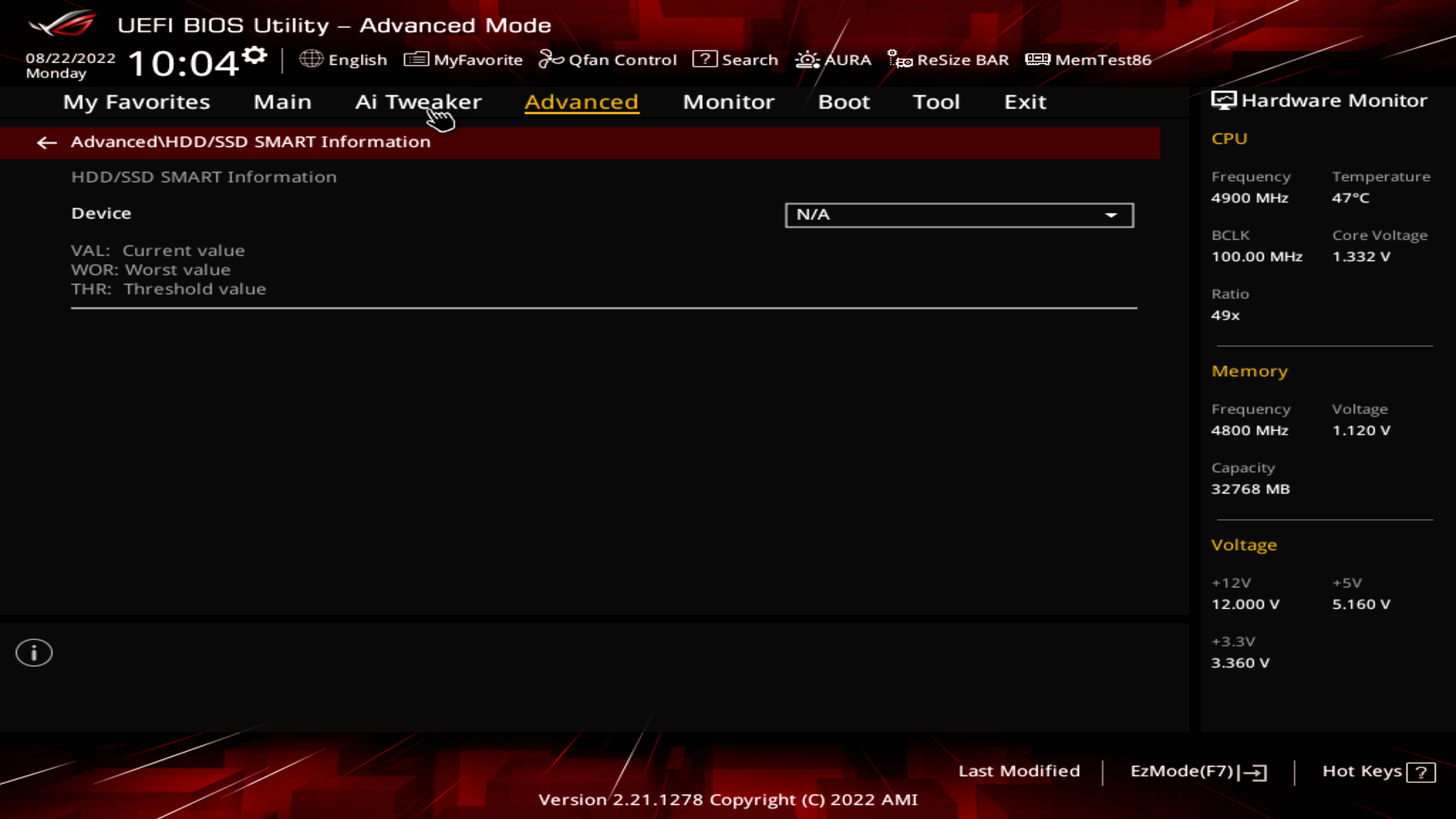

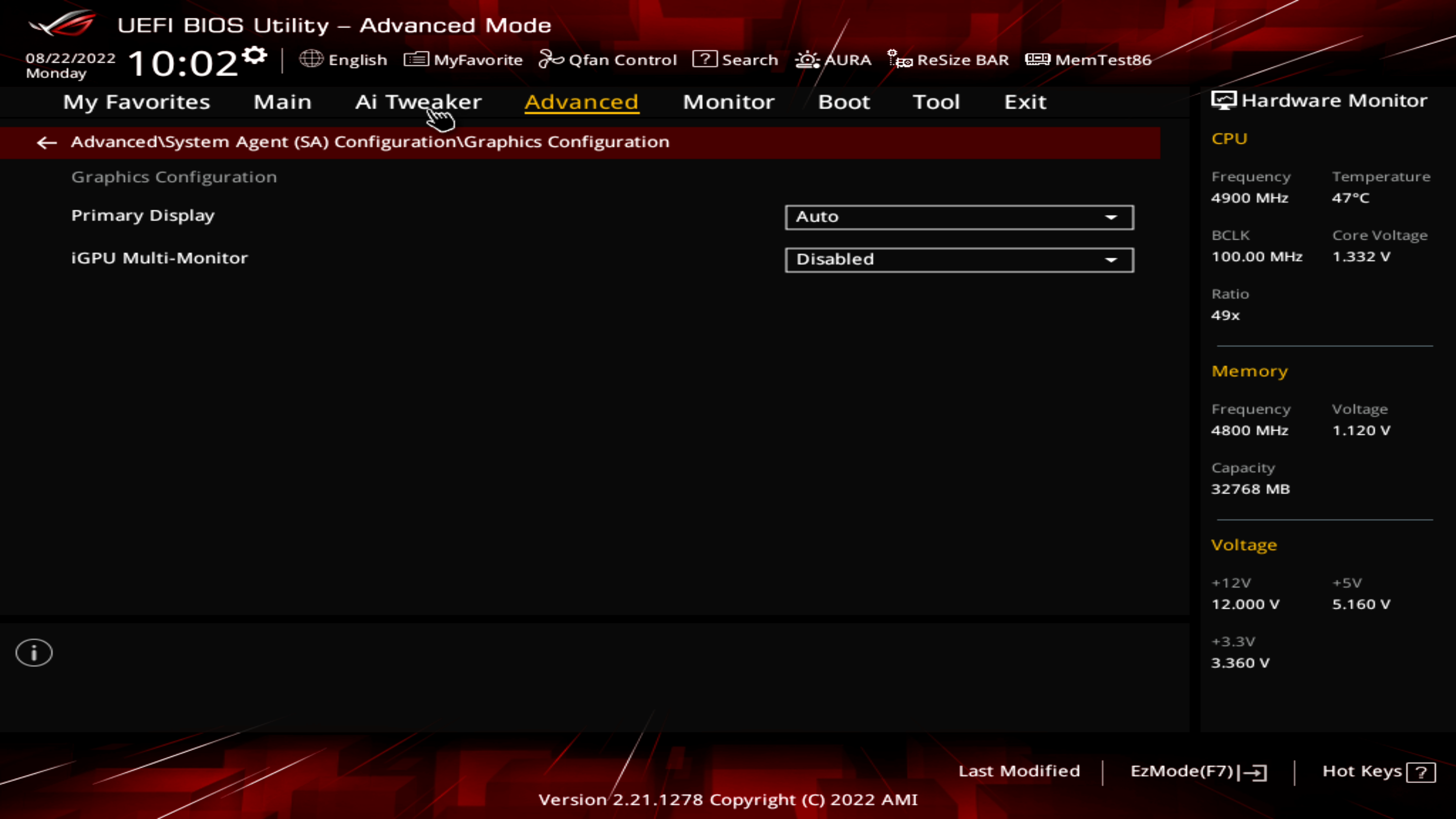

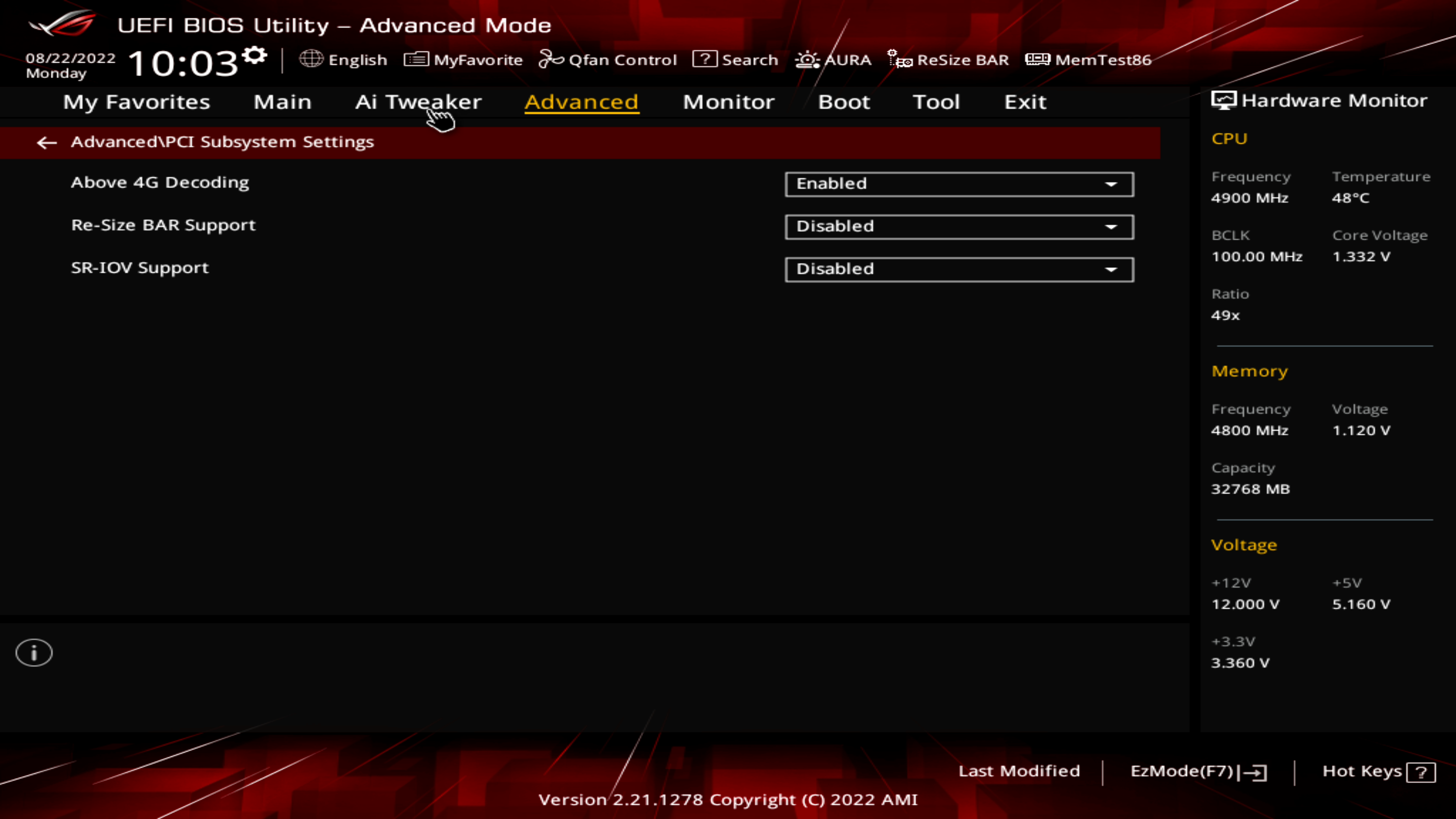

Переключимся на другой раздел. Advanced посвящен регулировкам устройств материнской платы, распределению линий PCI-E, DMI и многому другому.

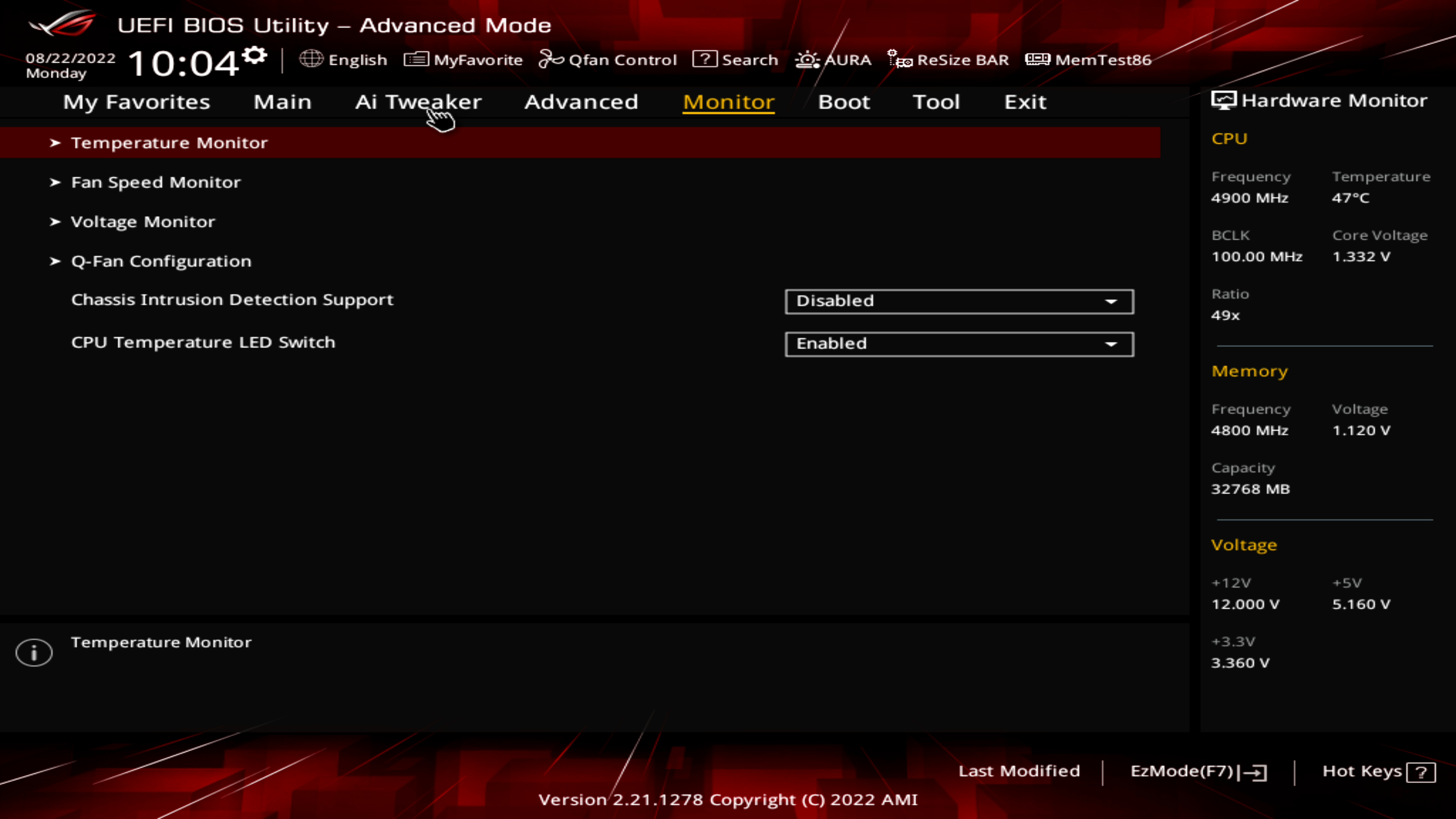

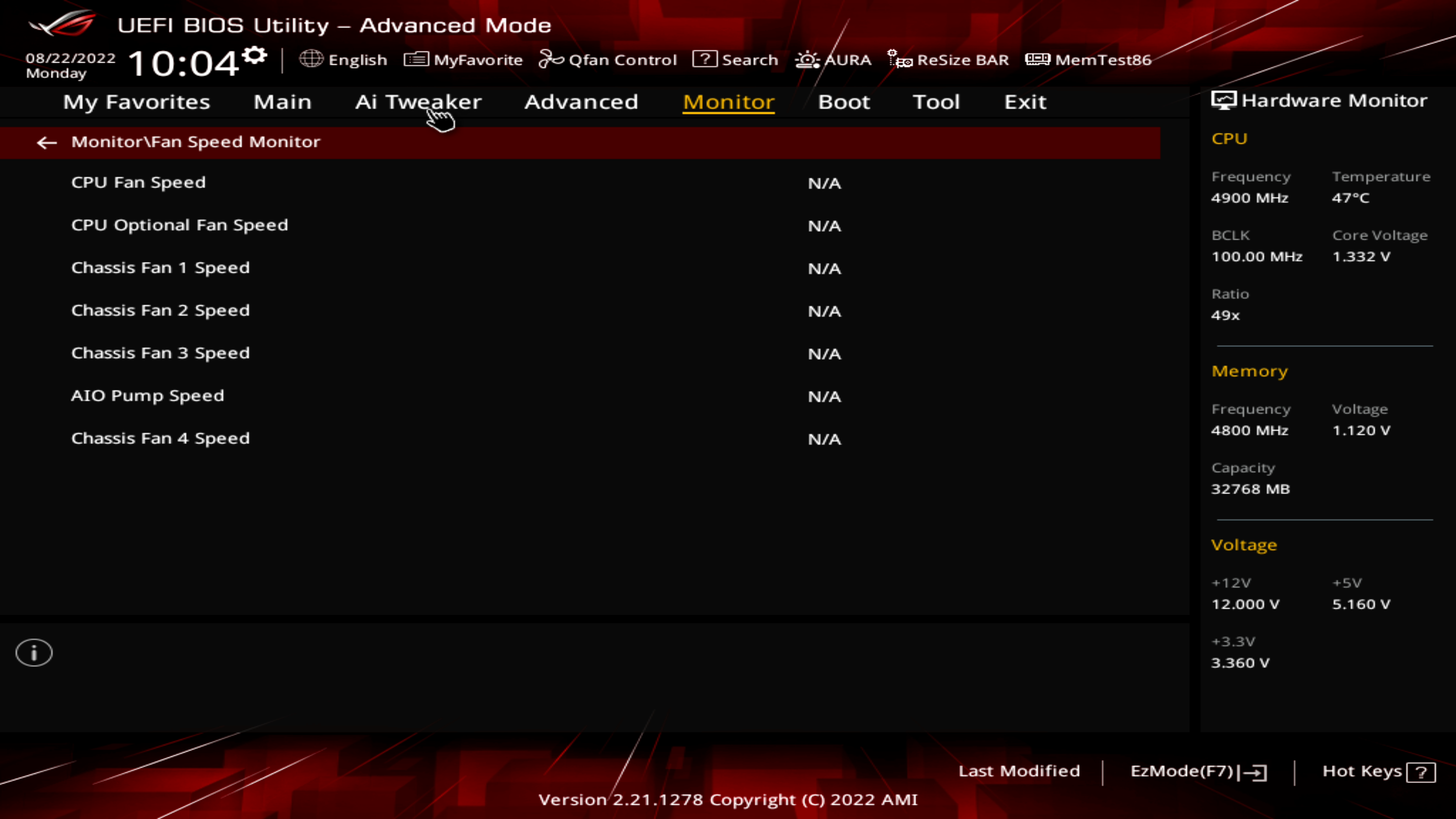

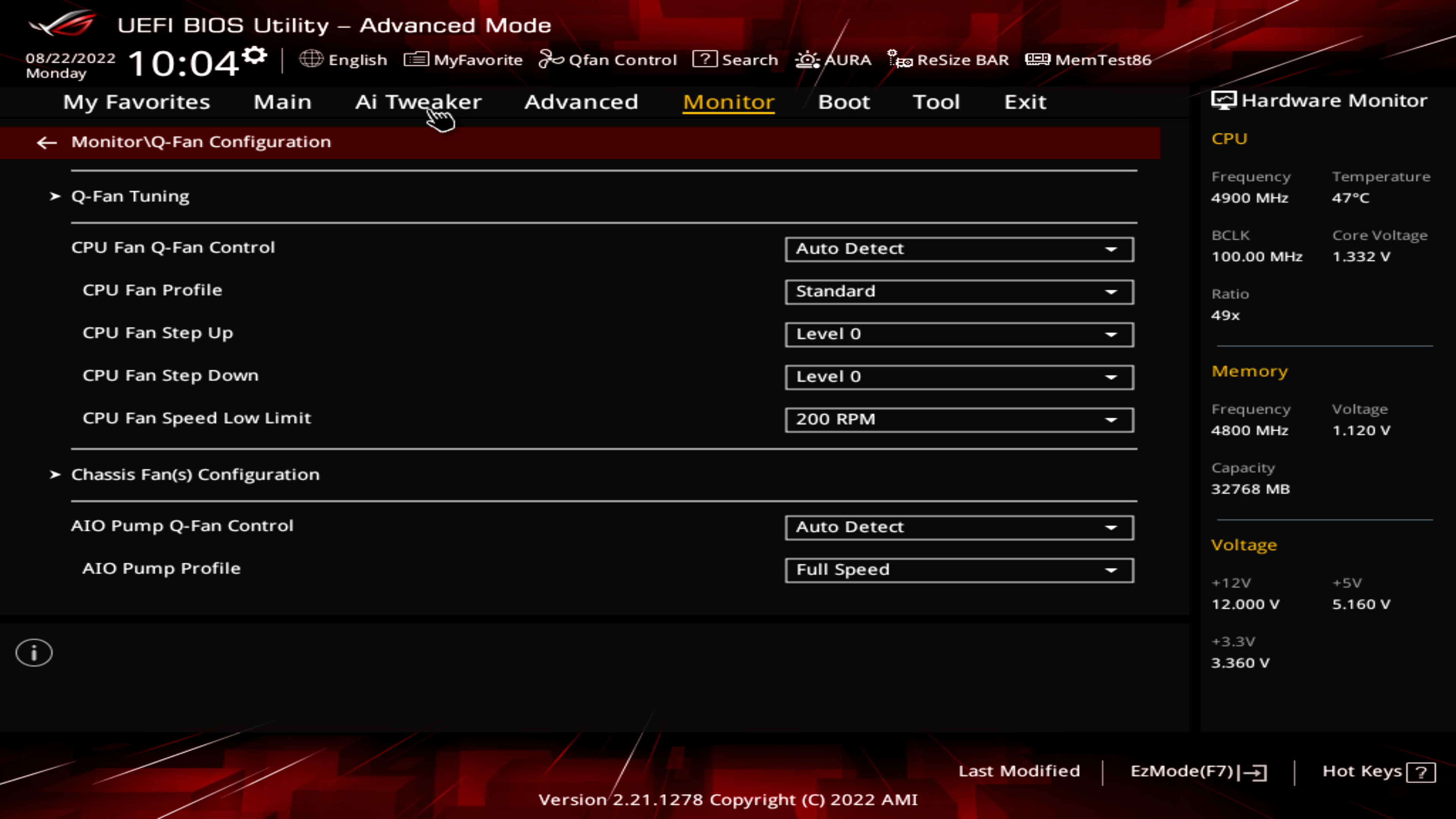

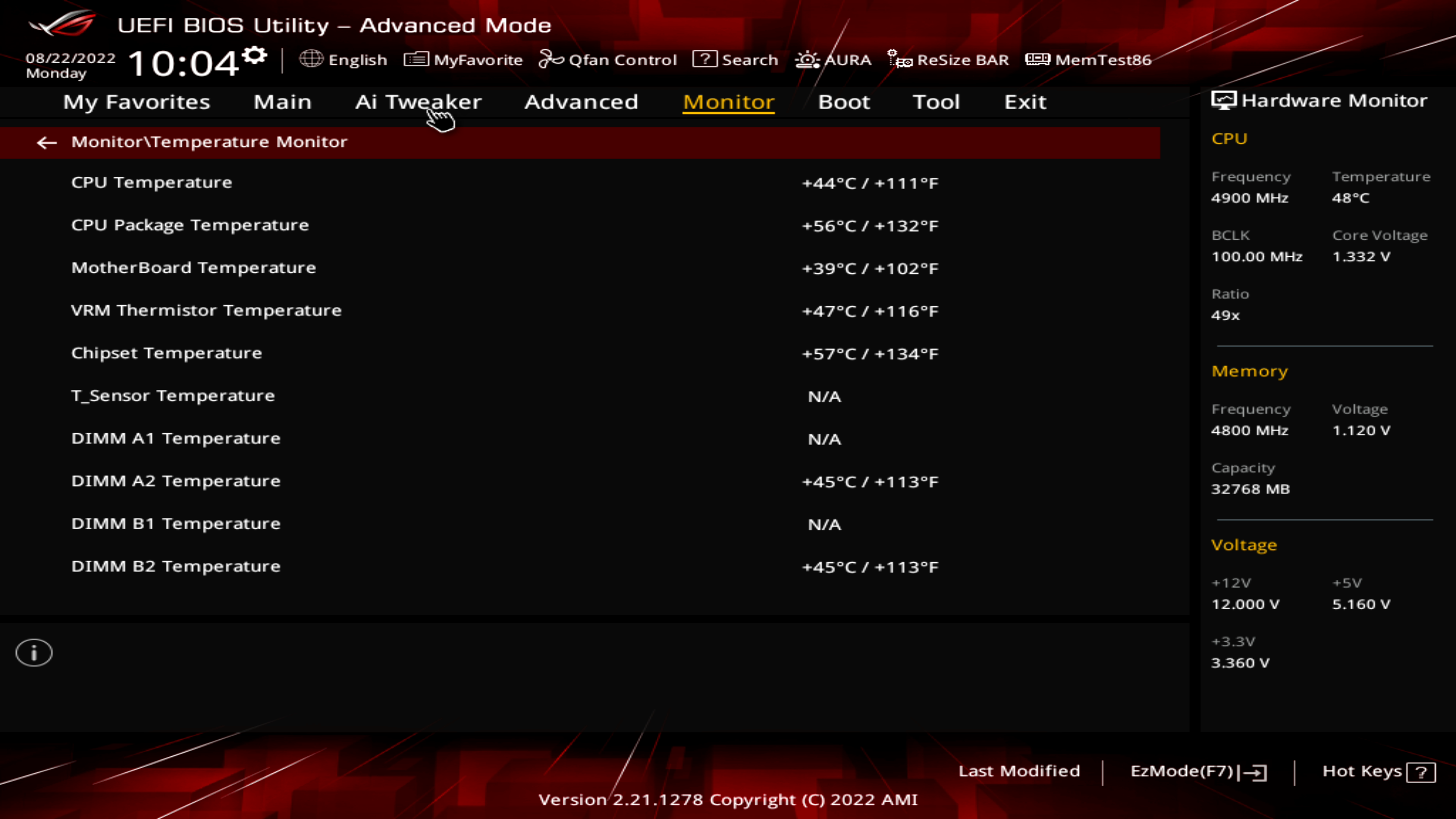

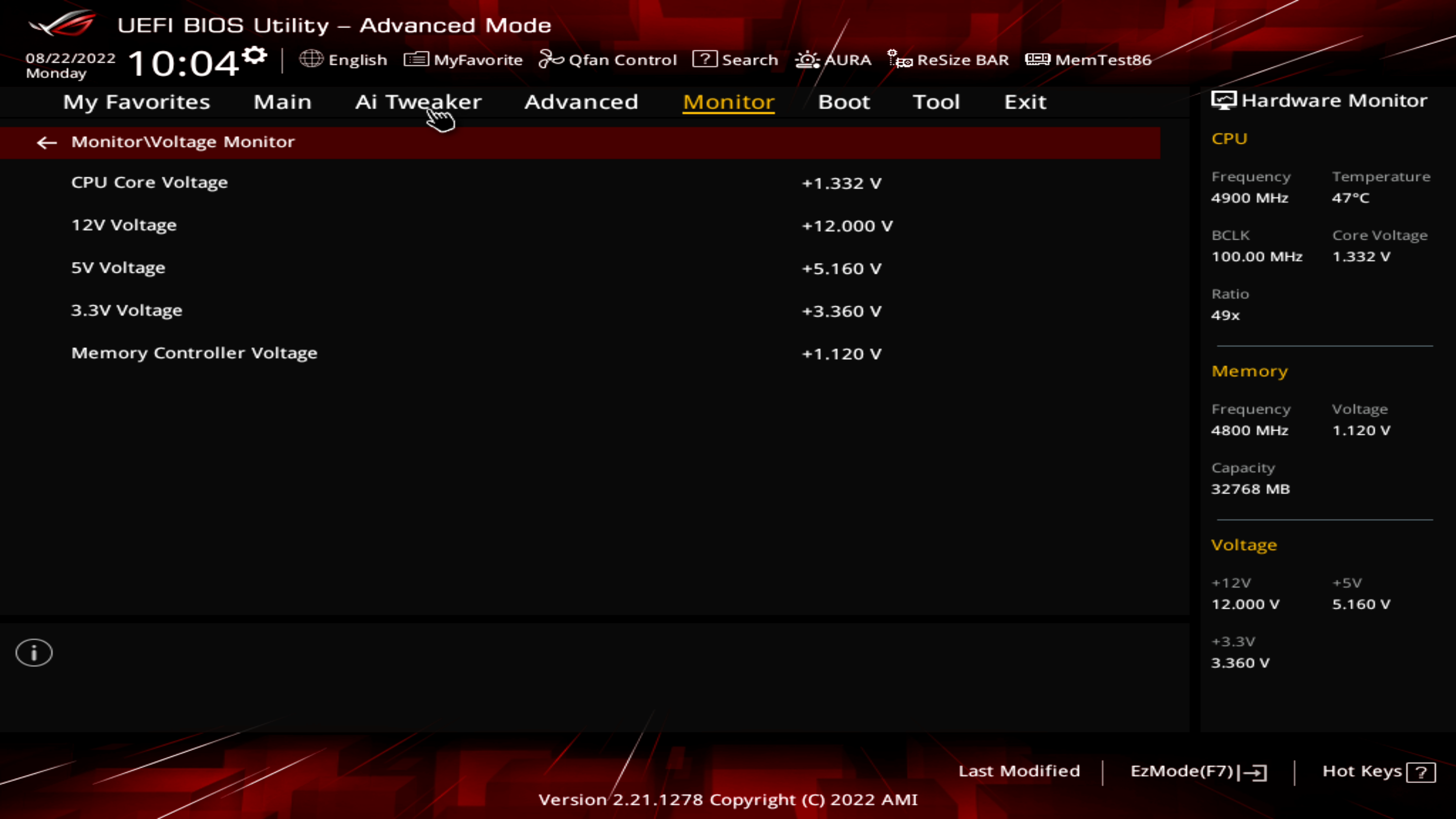

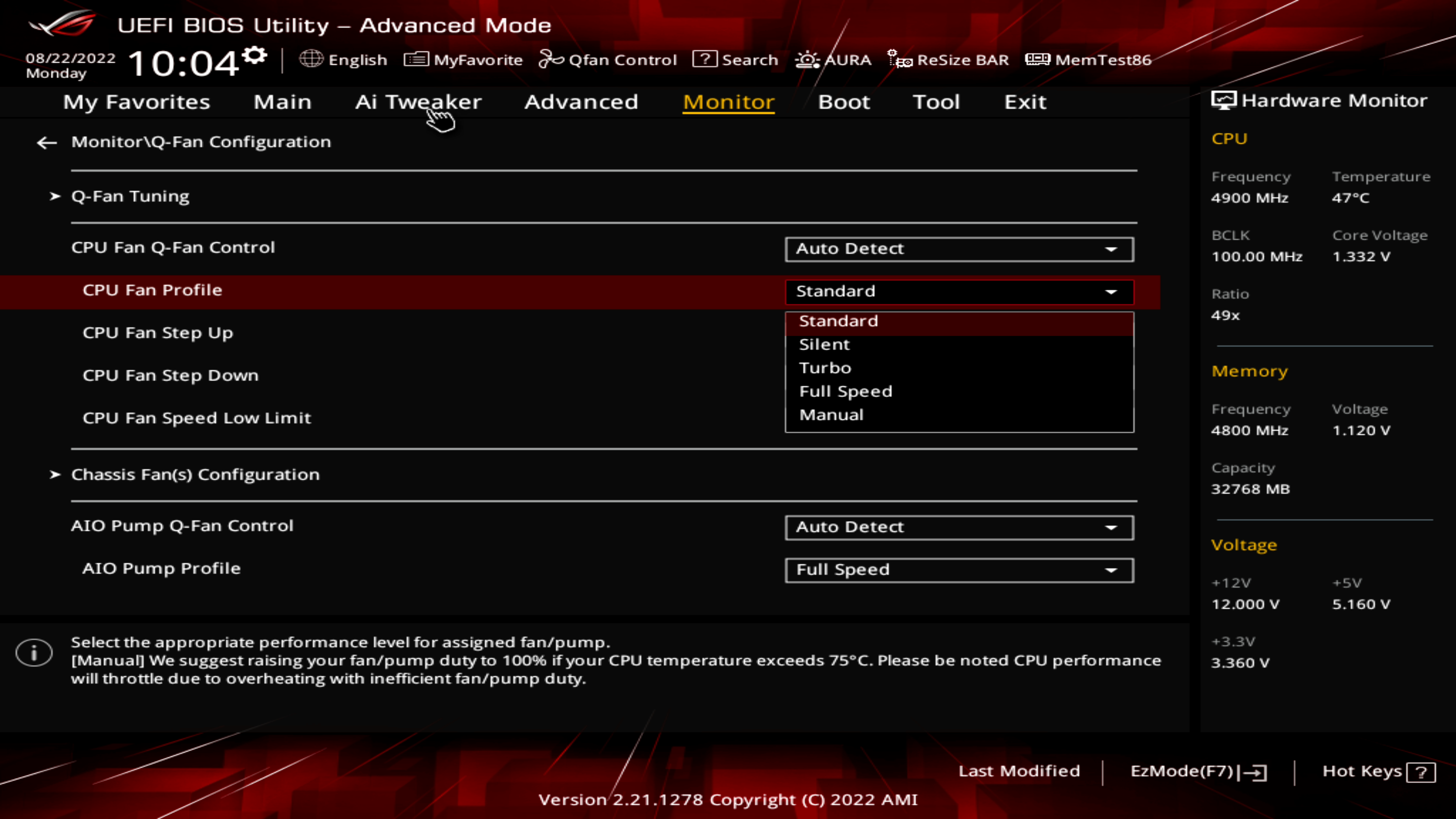

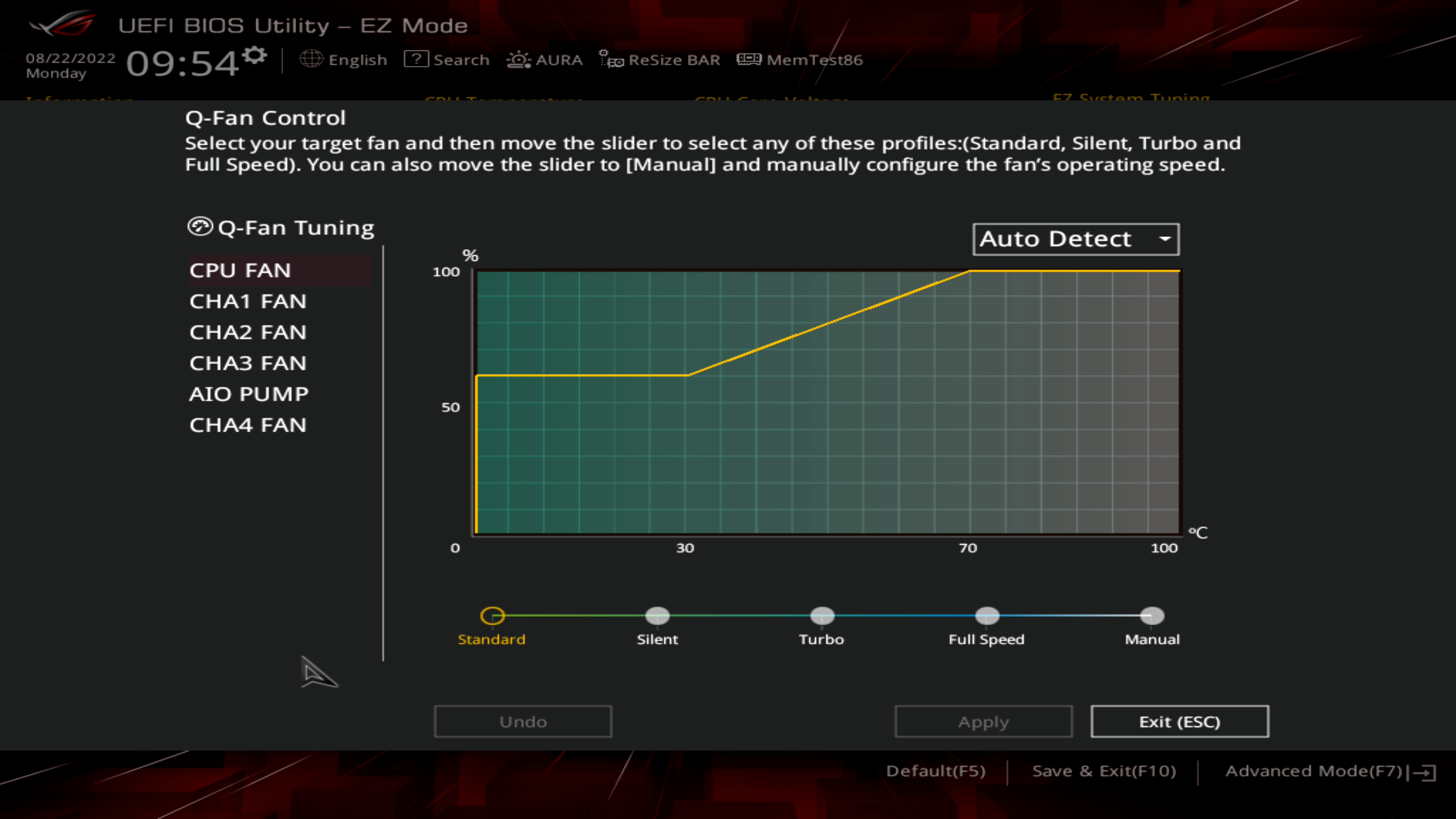

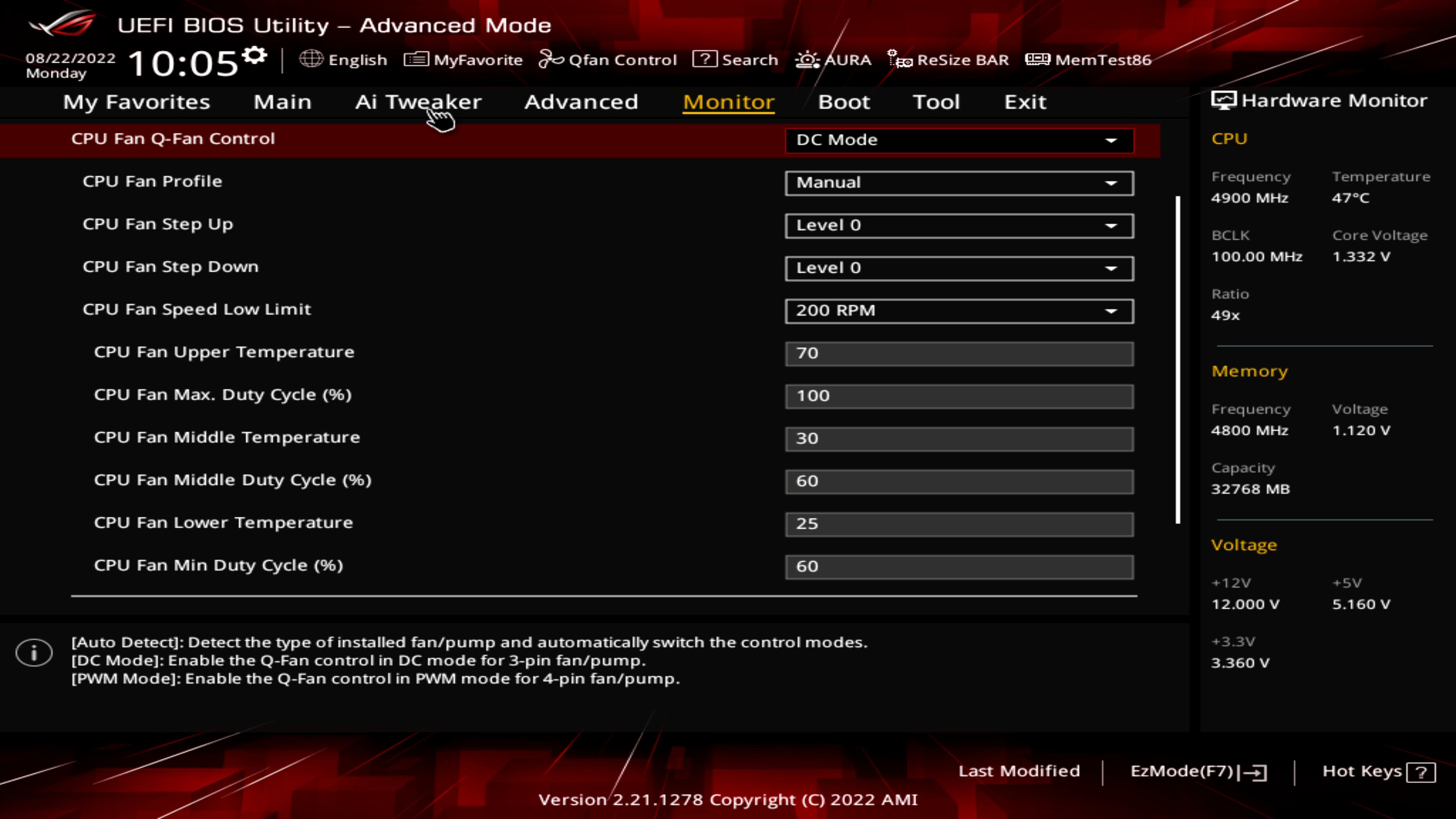

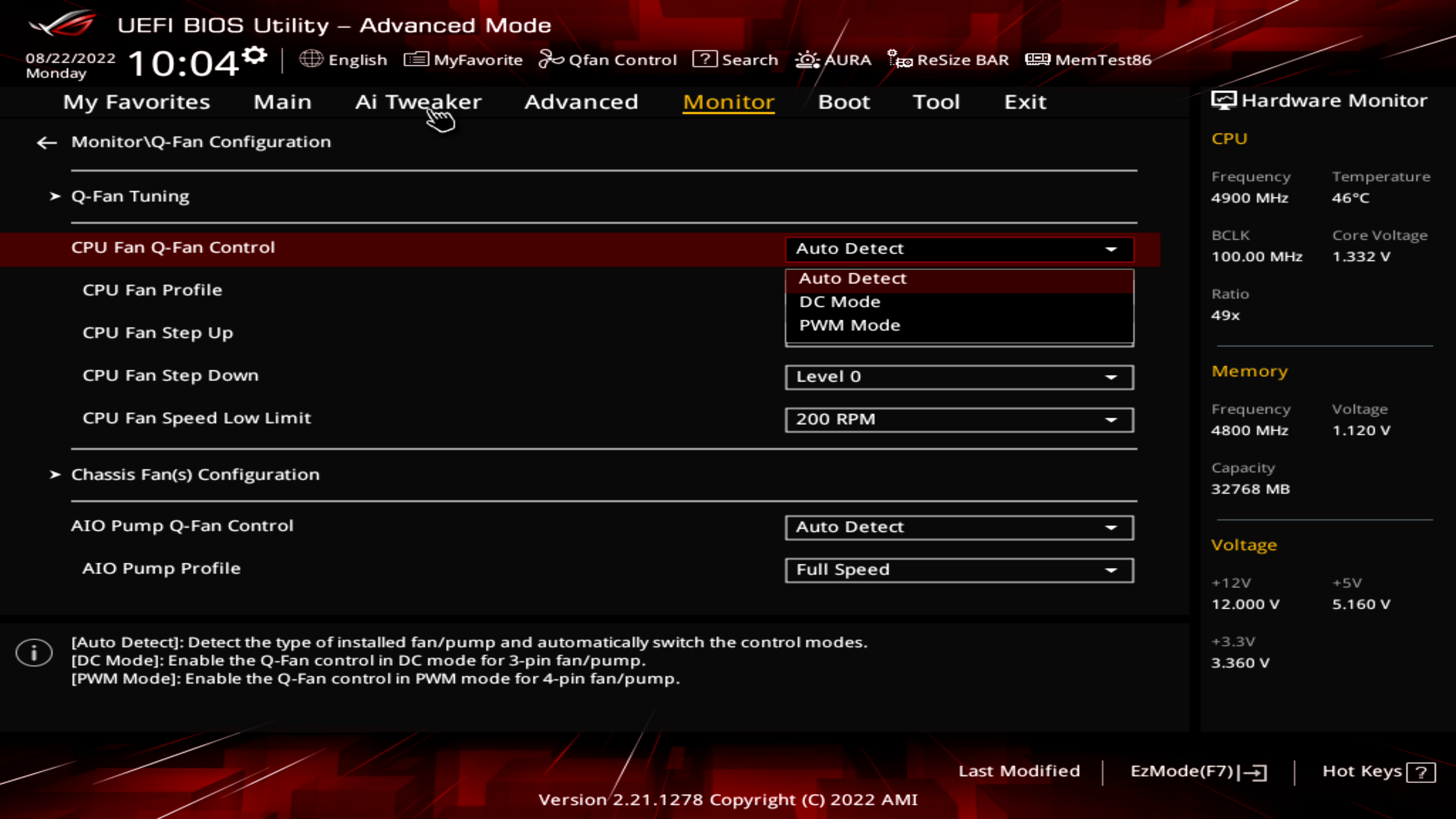

Раздел Monitor — это все про температурные датчики, обороты помп/вентиляторов и напряжения ключевых узлов. Здесь можно также настроить Q-fan в режиме DC, либо PWM.

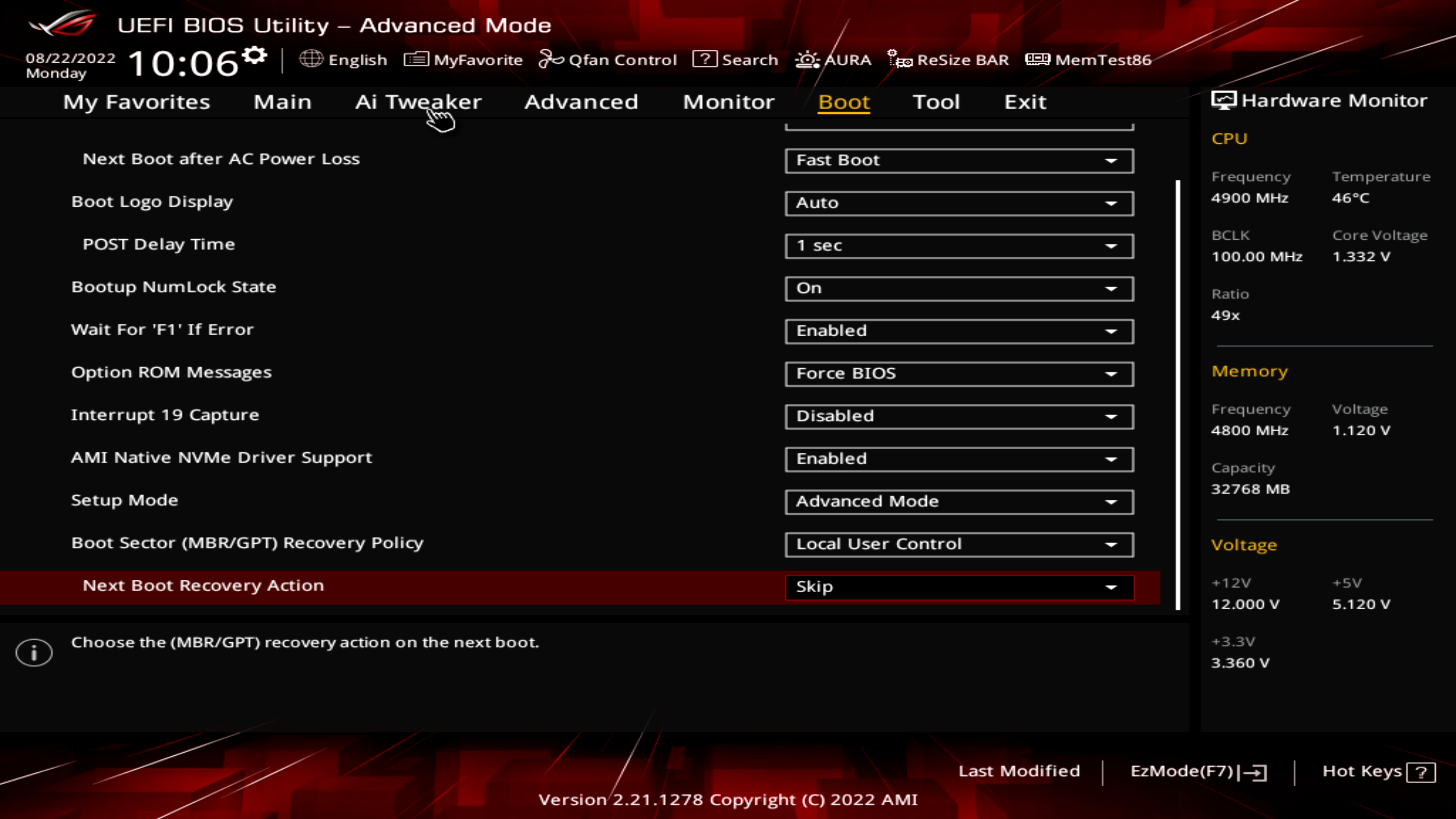

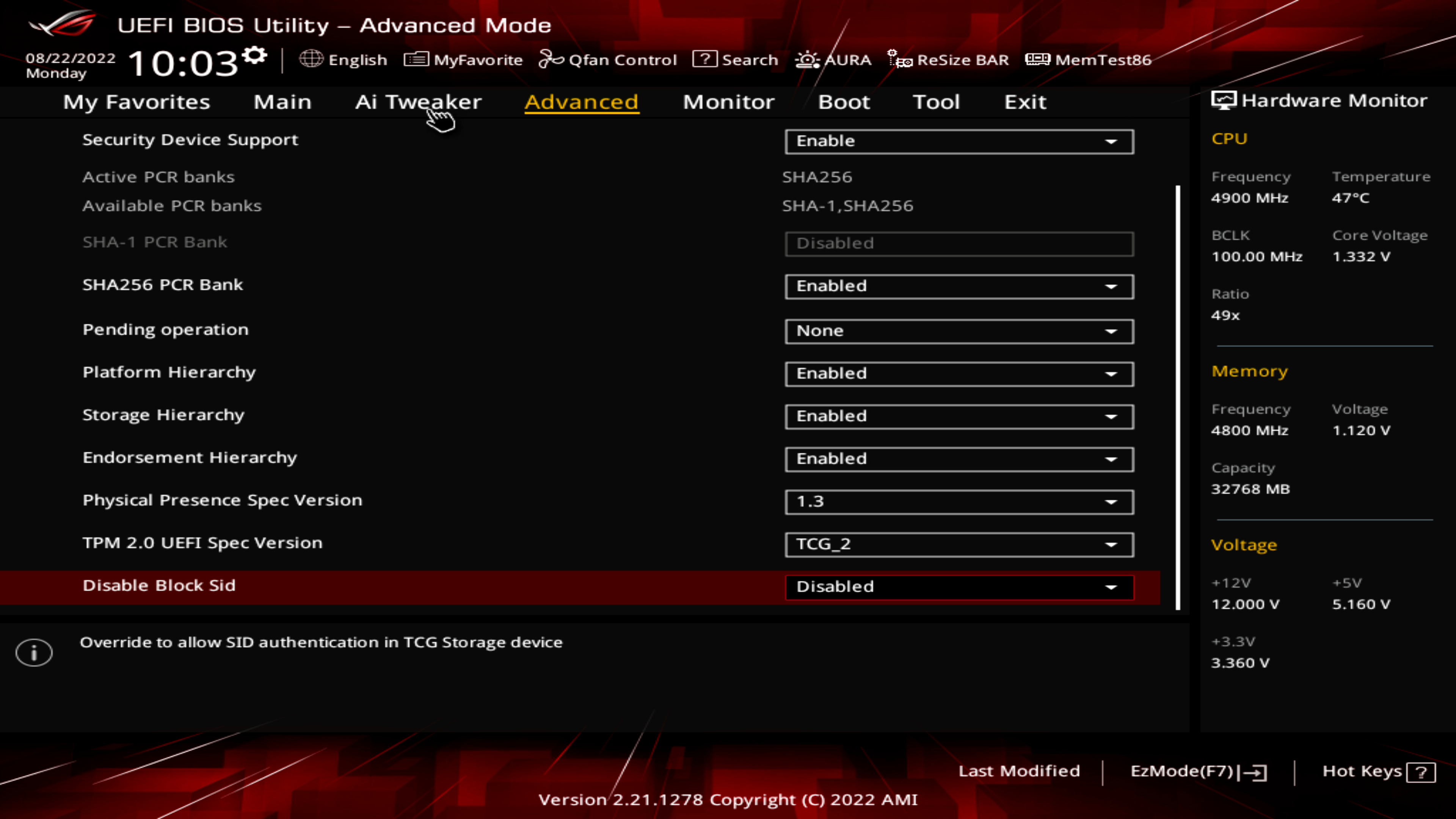

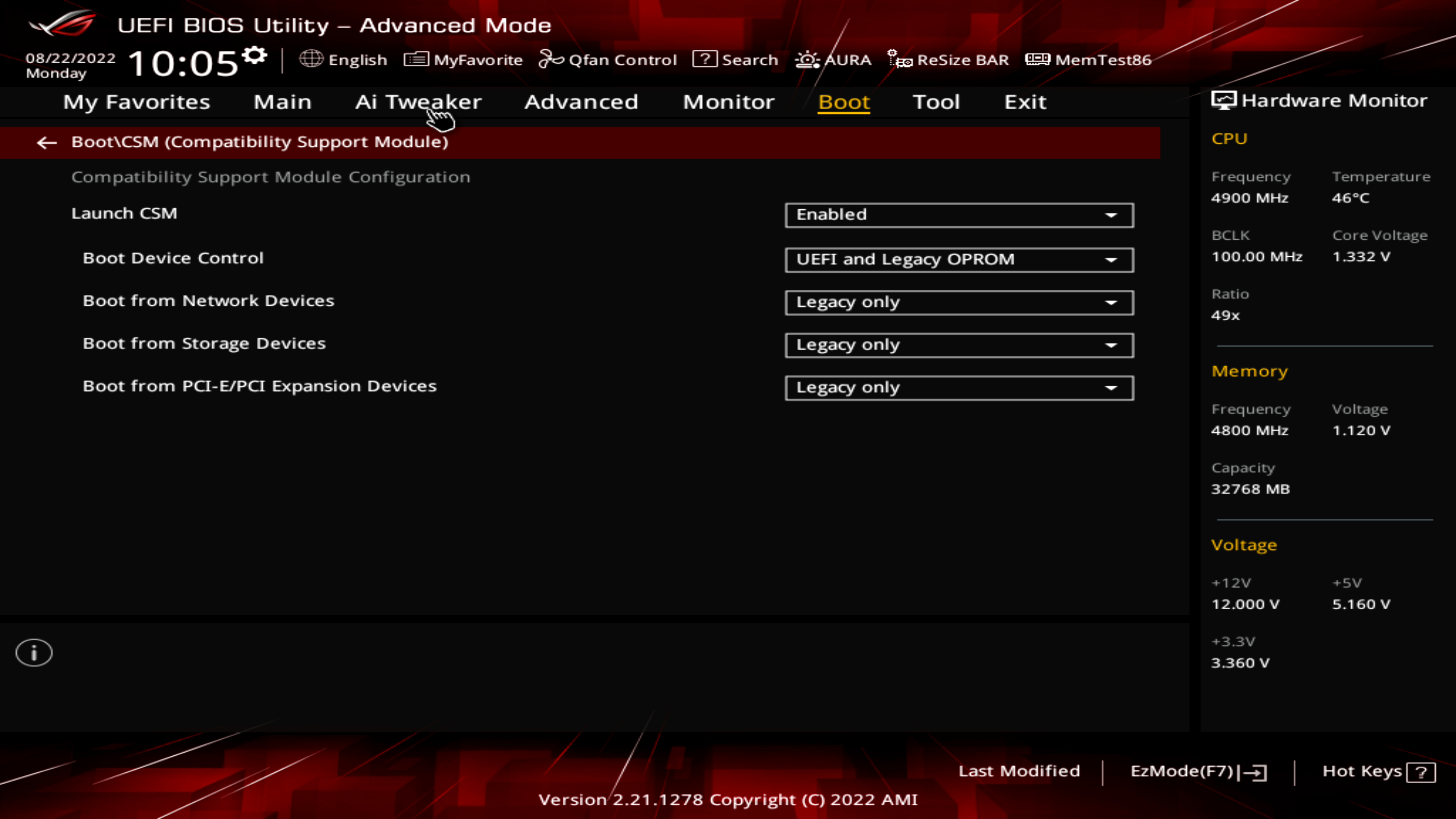

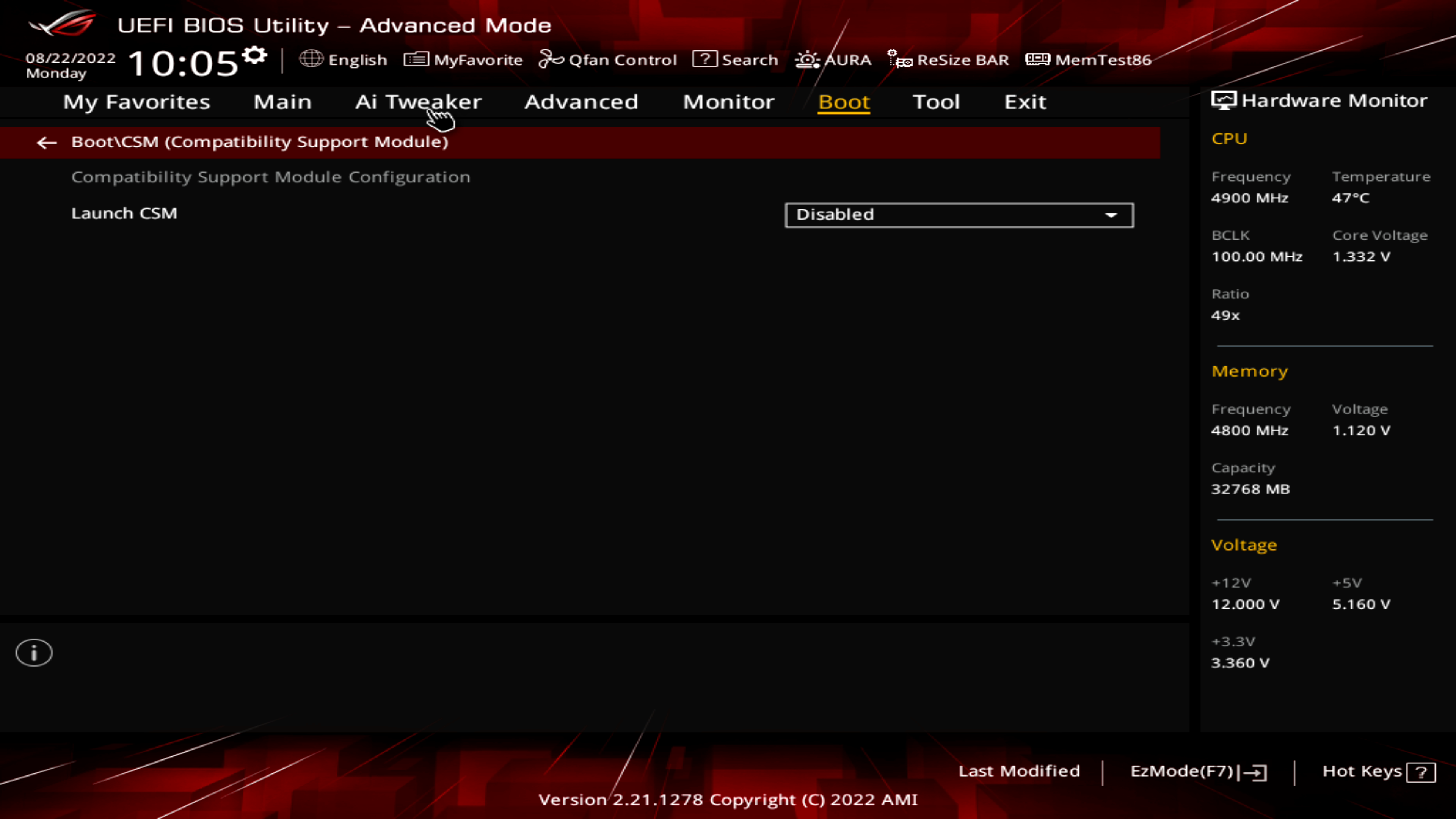

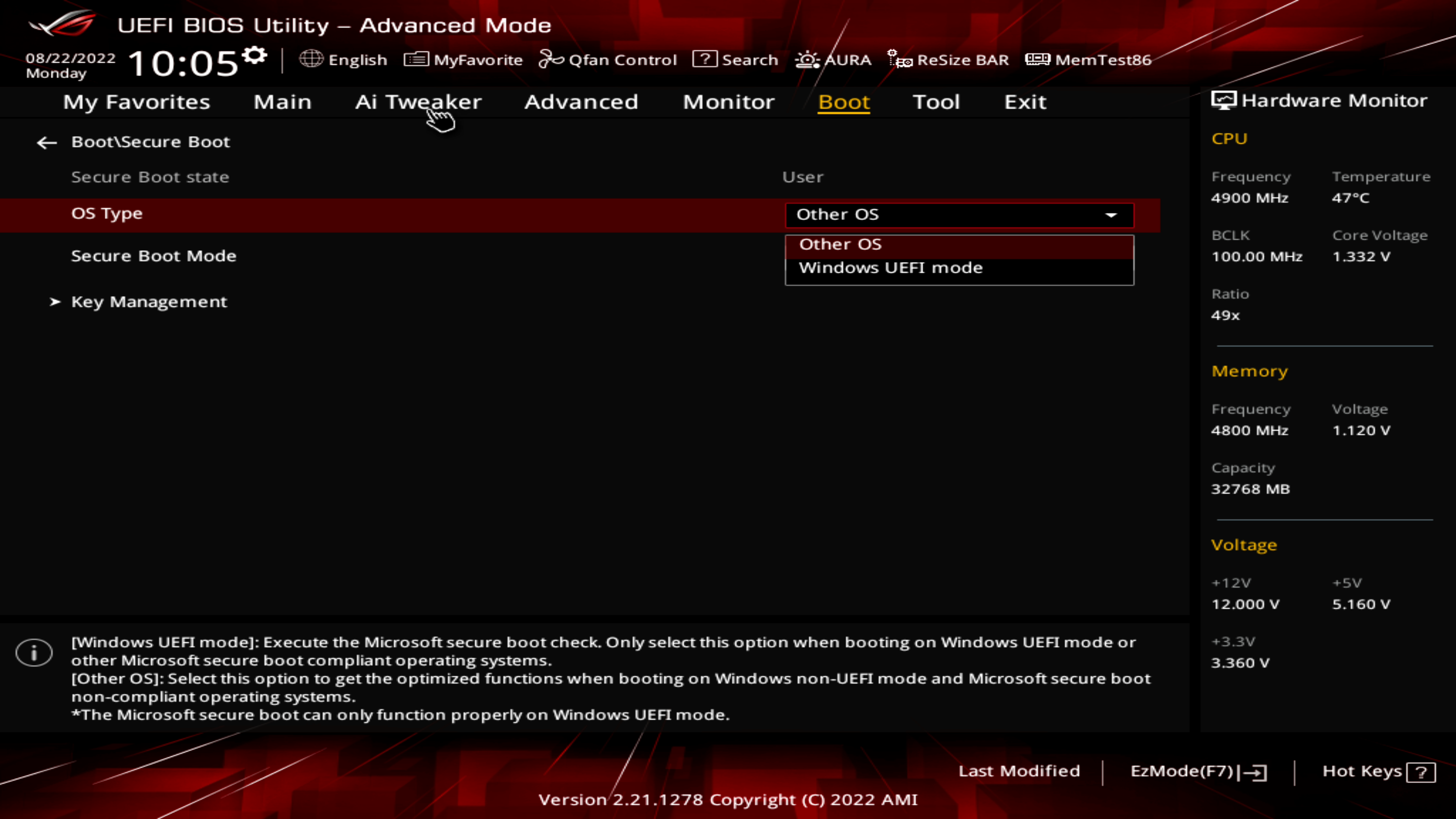

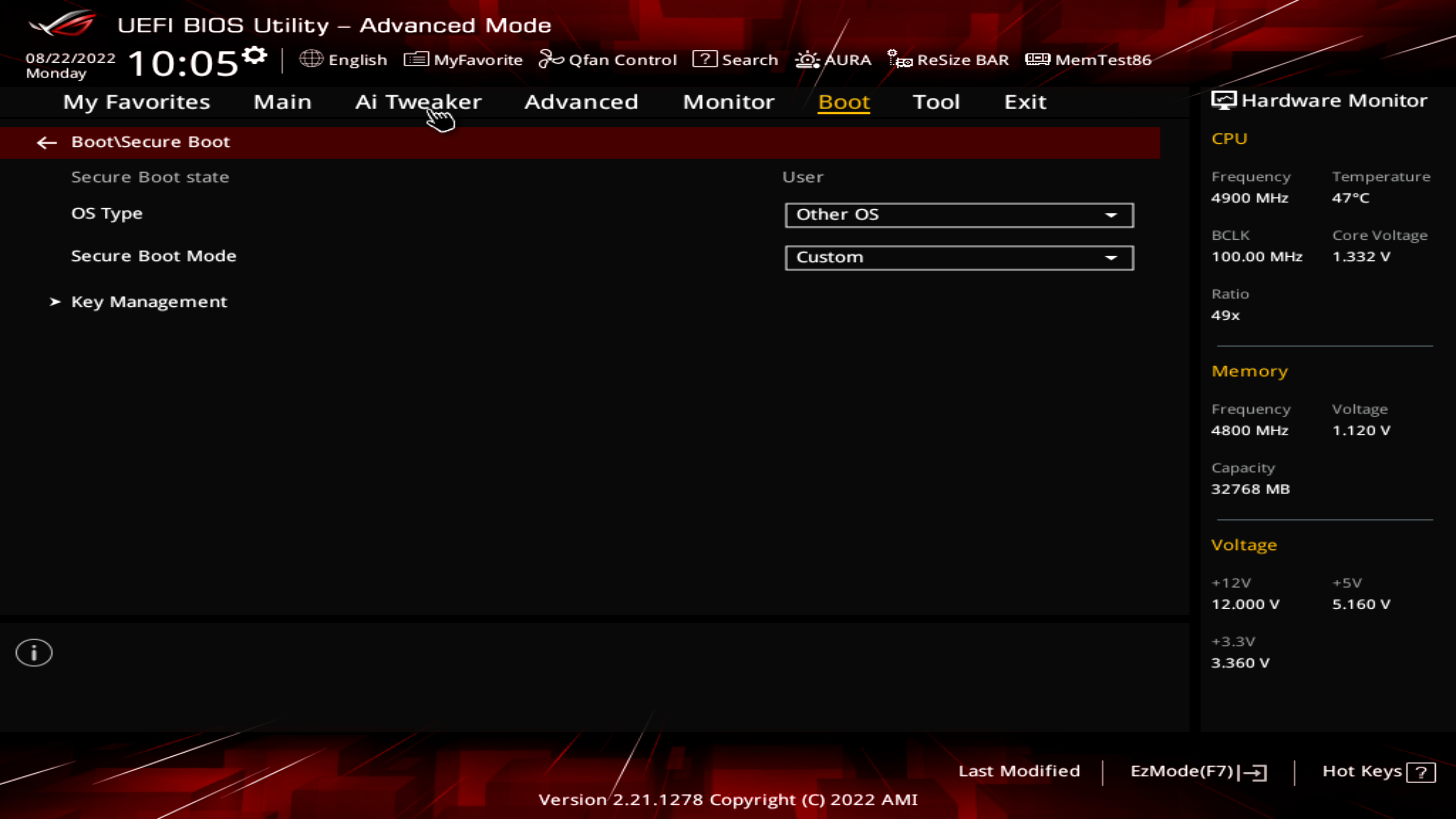

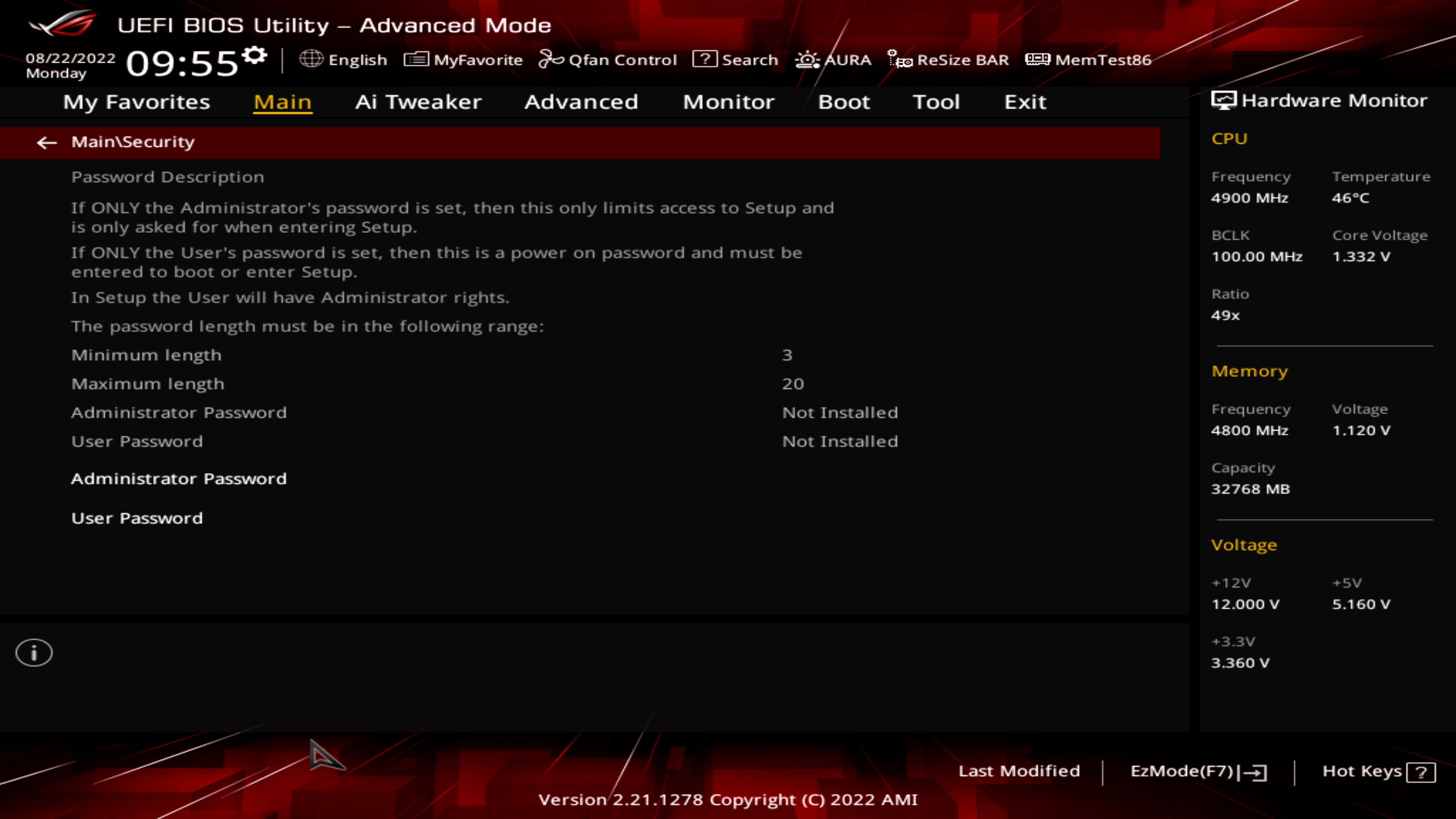

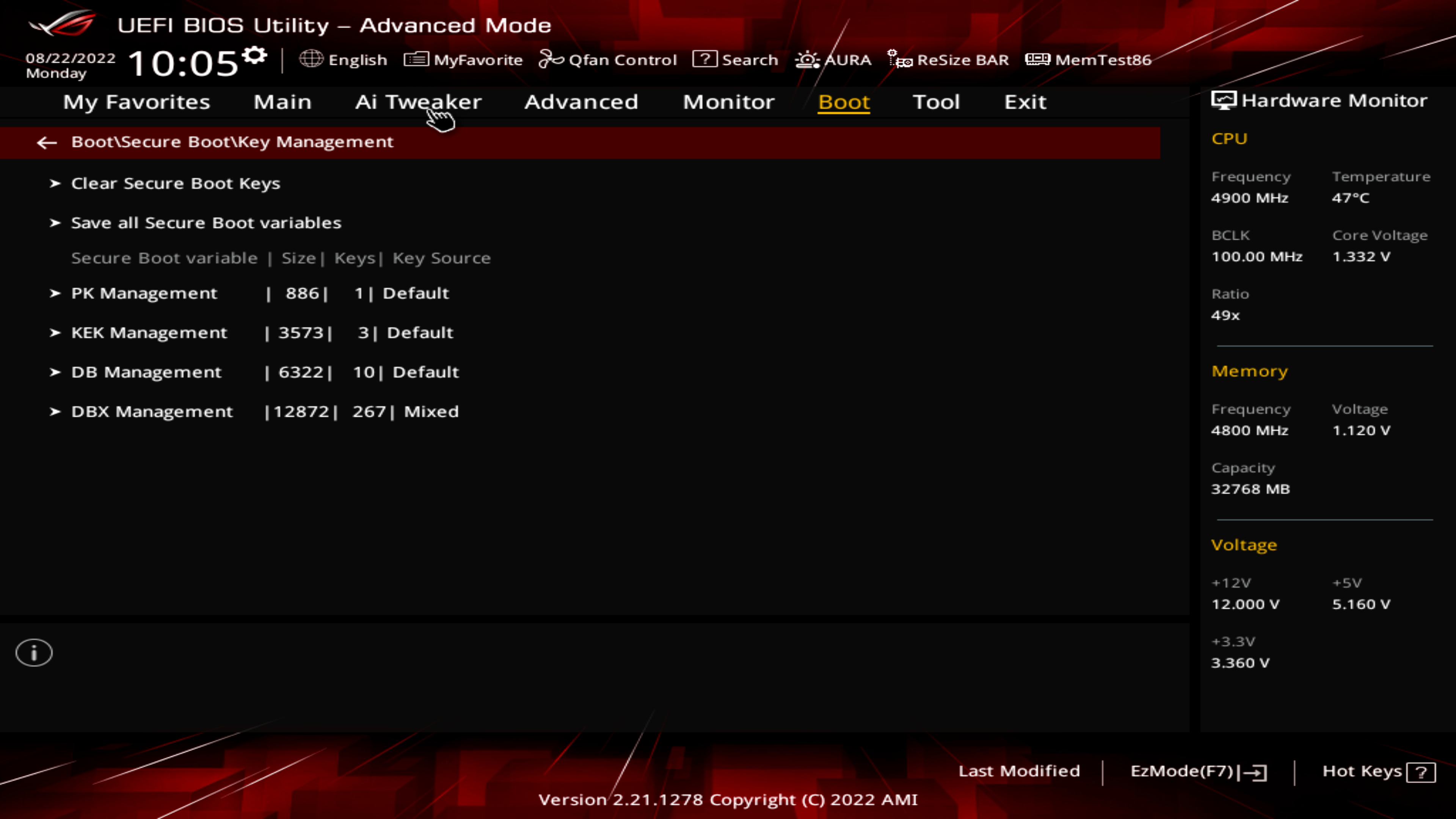

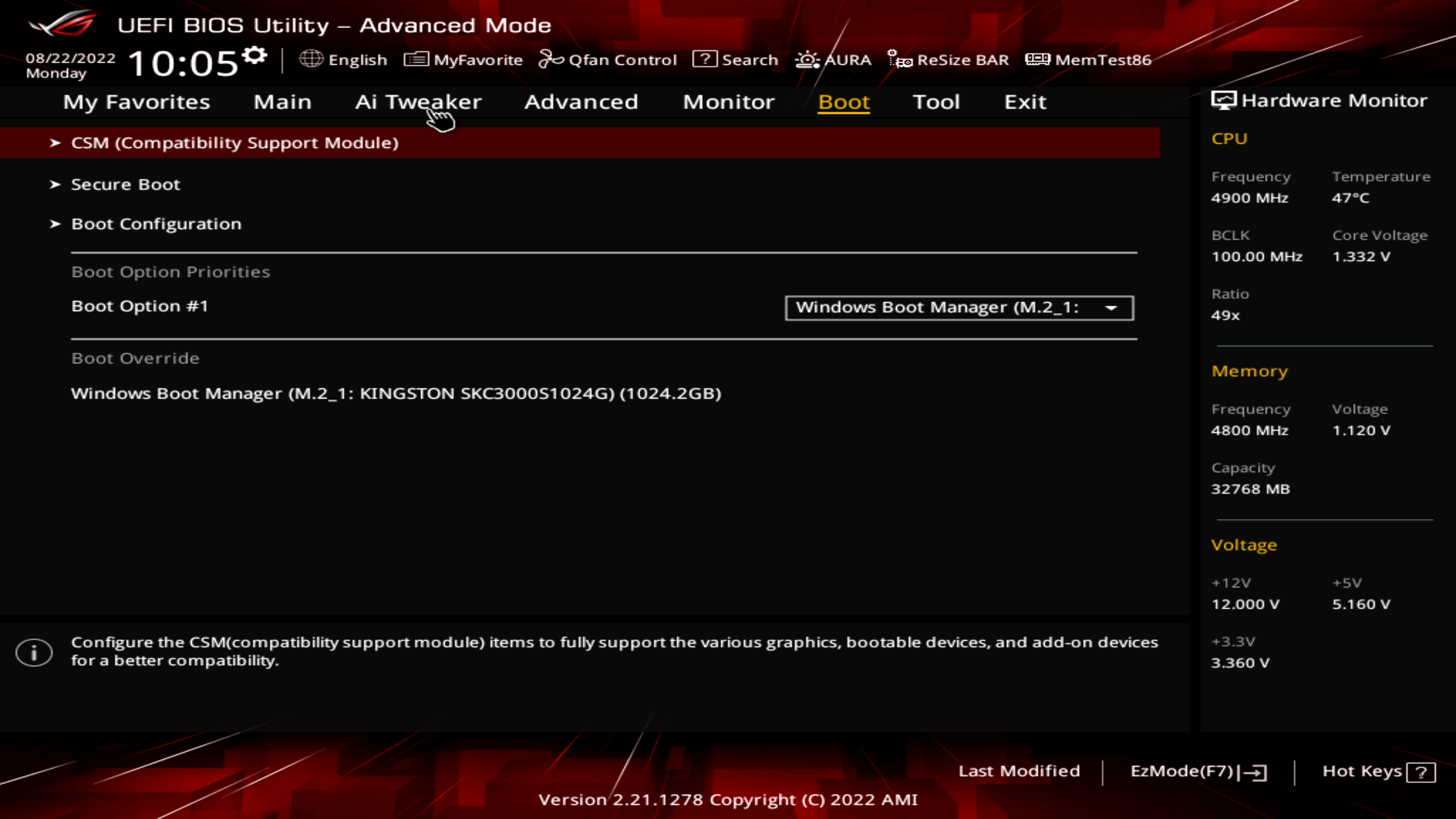

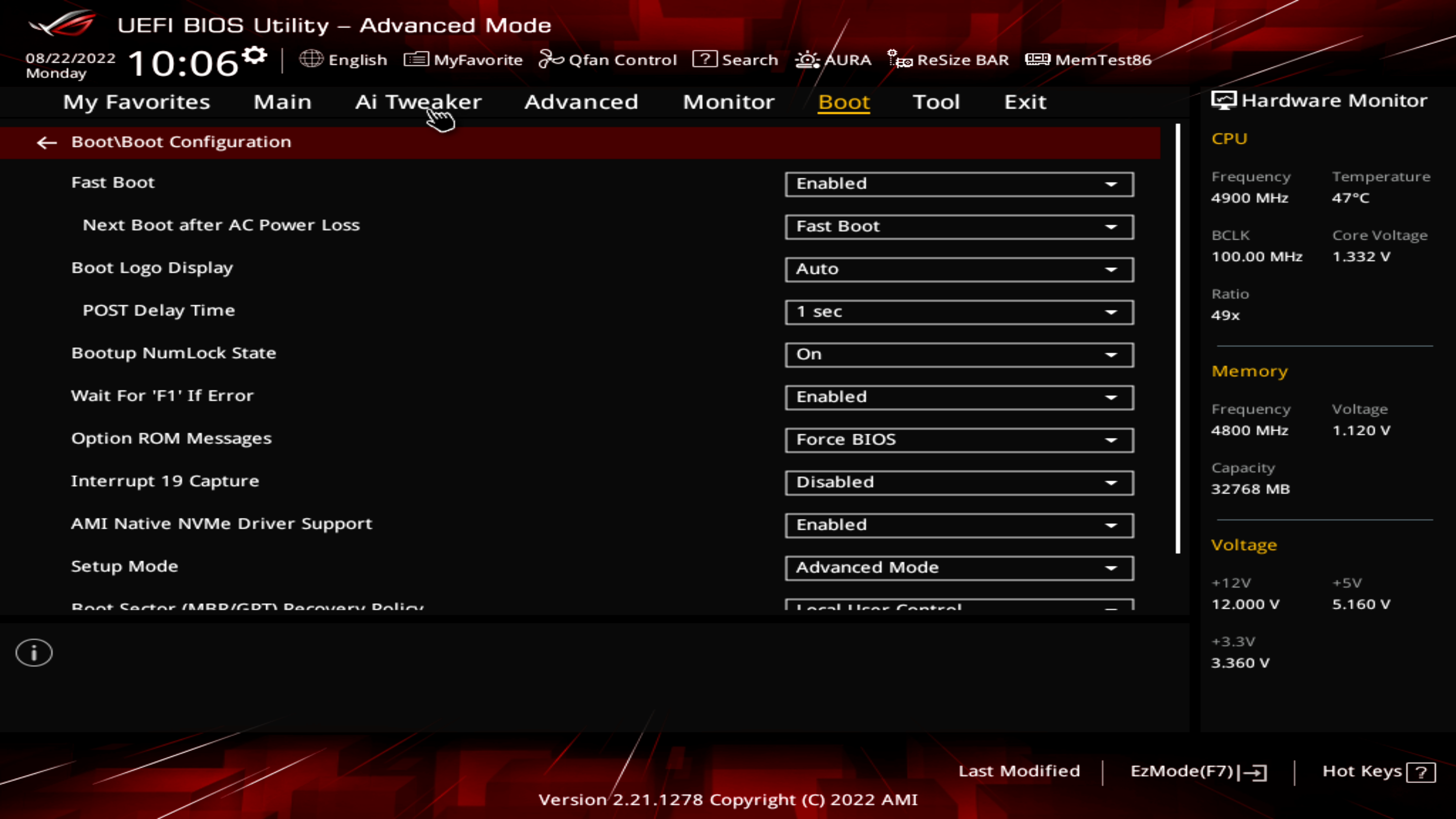

В разделе Boot можно задать приоритет загрузки с накопителей, вкл/выкл CSM (Compatibility Support Module), Fast Boot, Secured boot и мелочи вроде отключения требования ввода «F1» с клавиатуры при возникновении ошибок на старте.

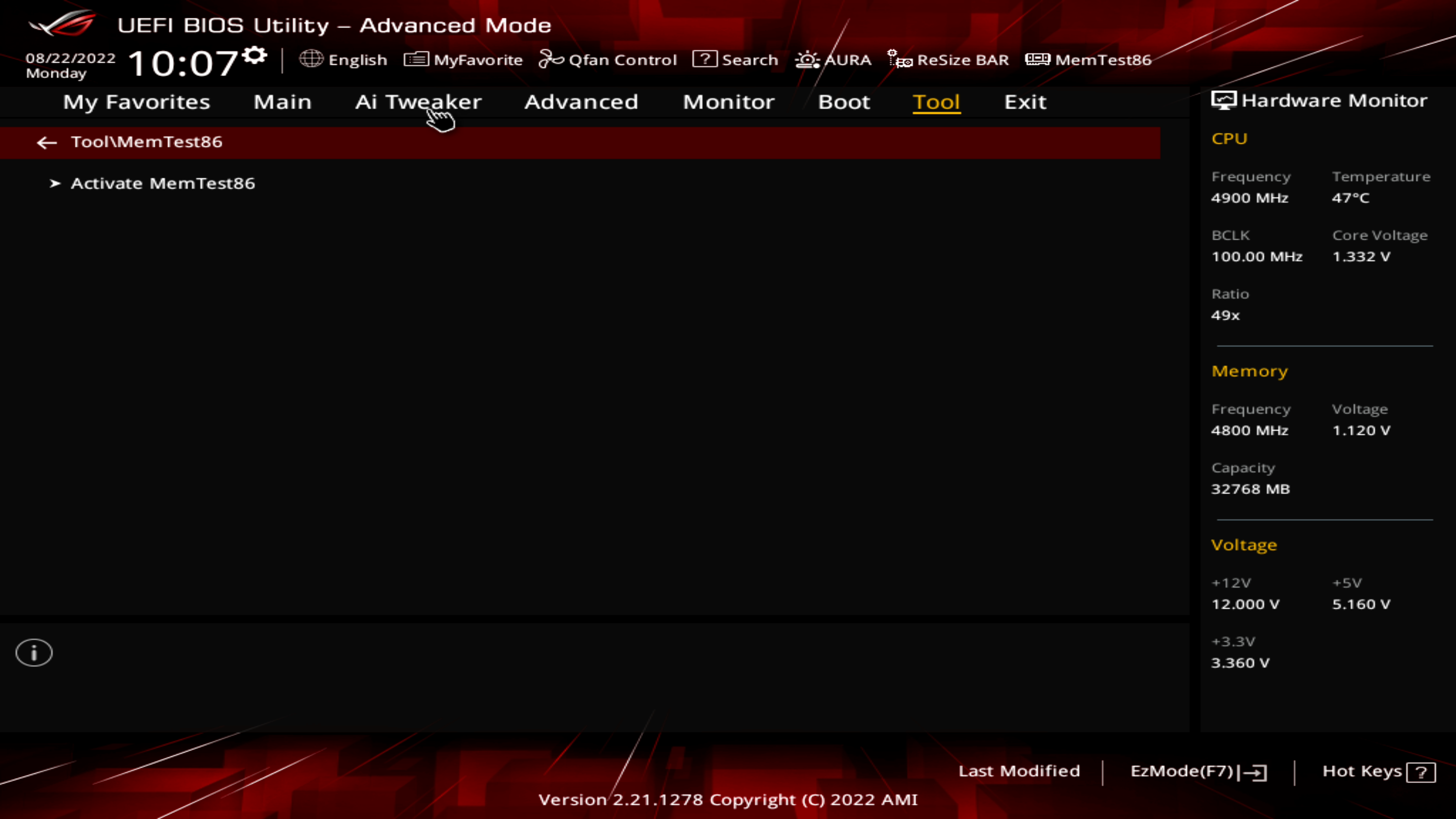

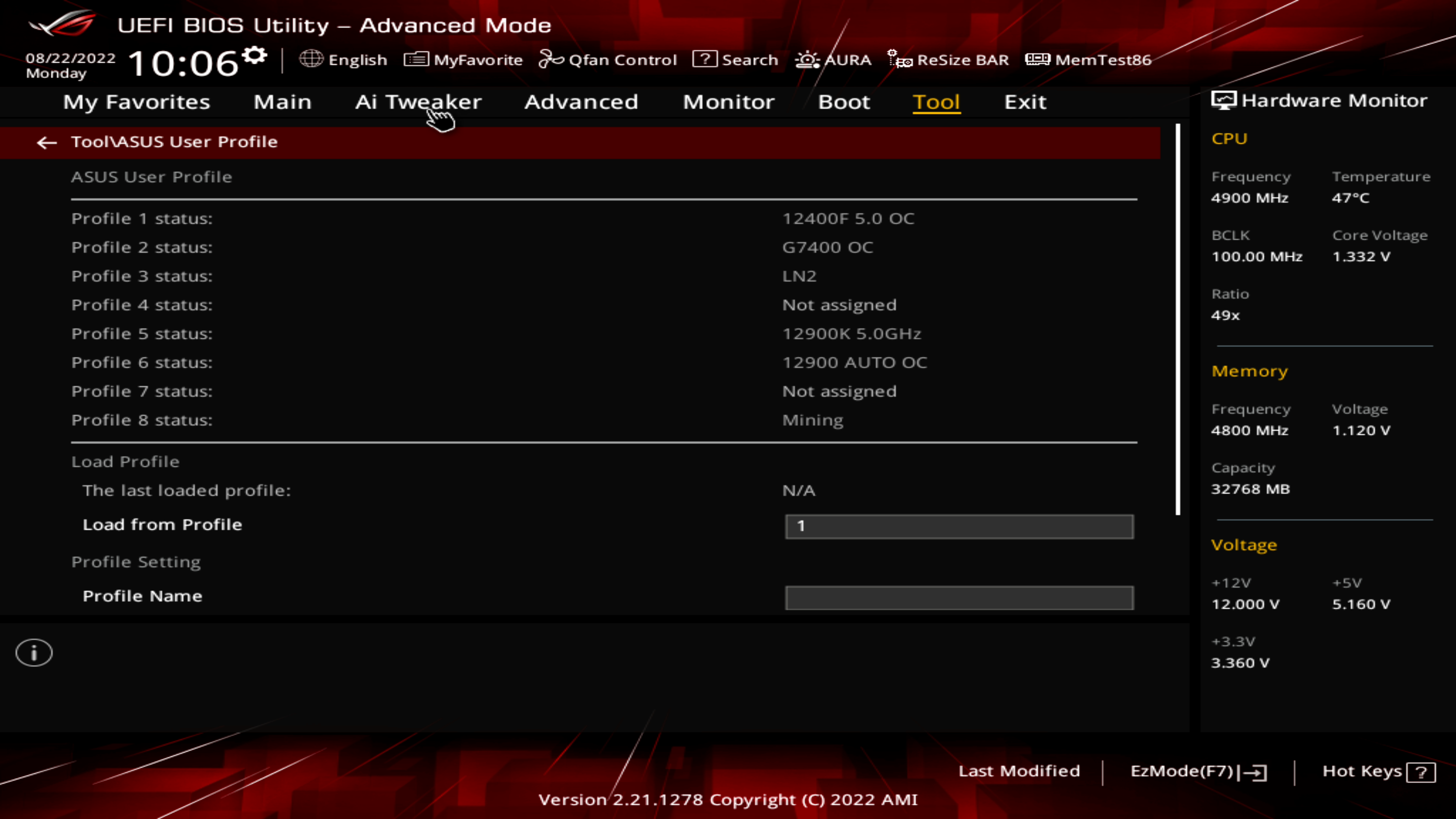

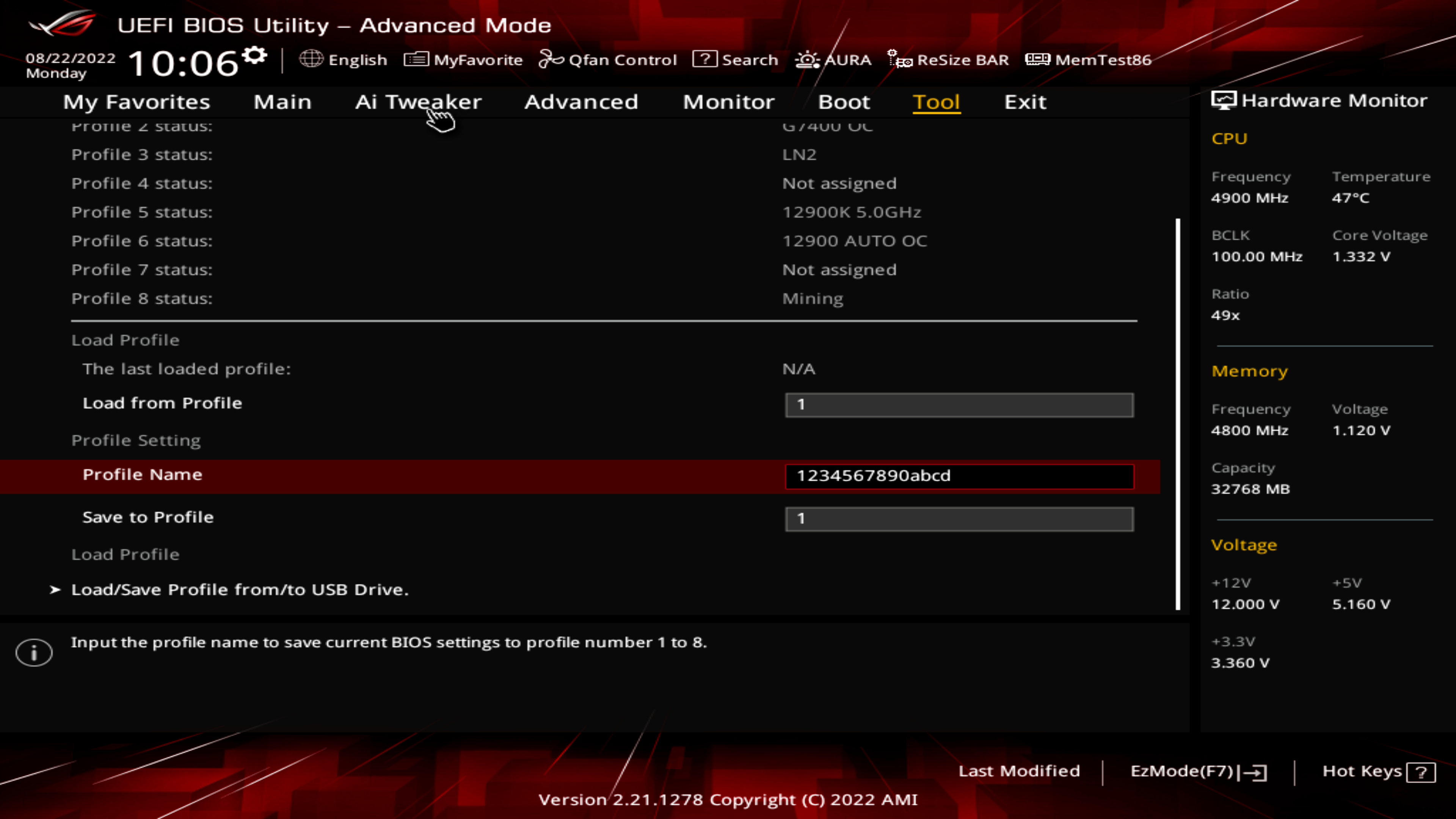

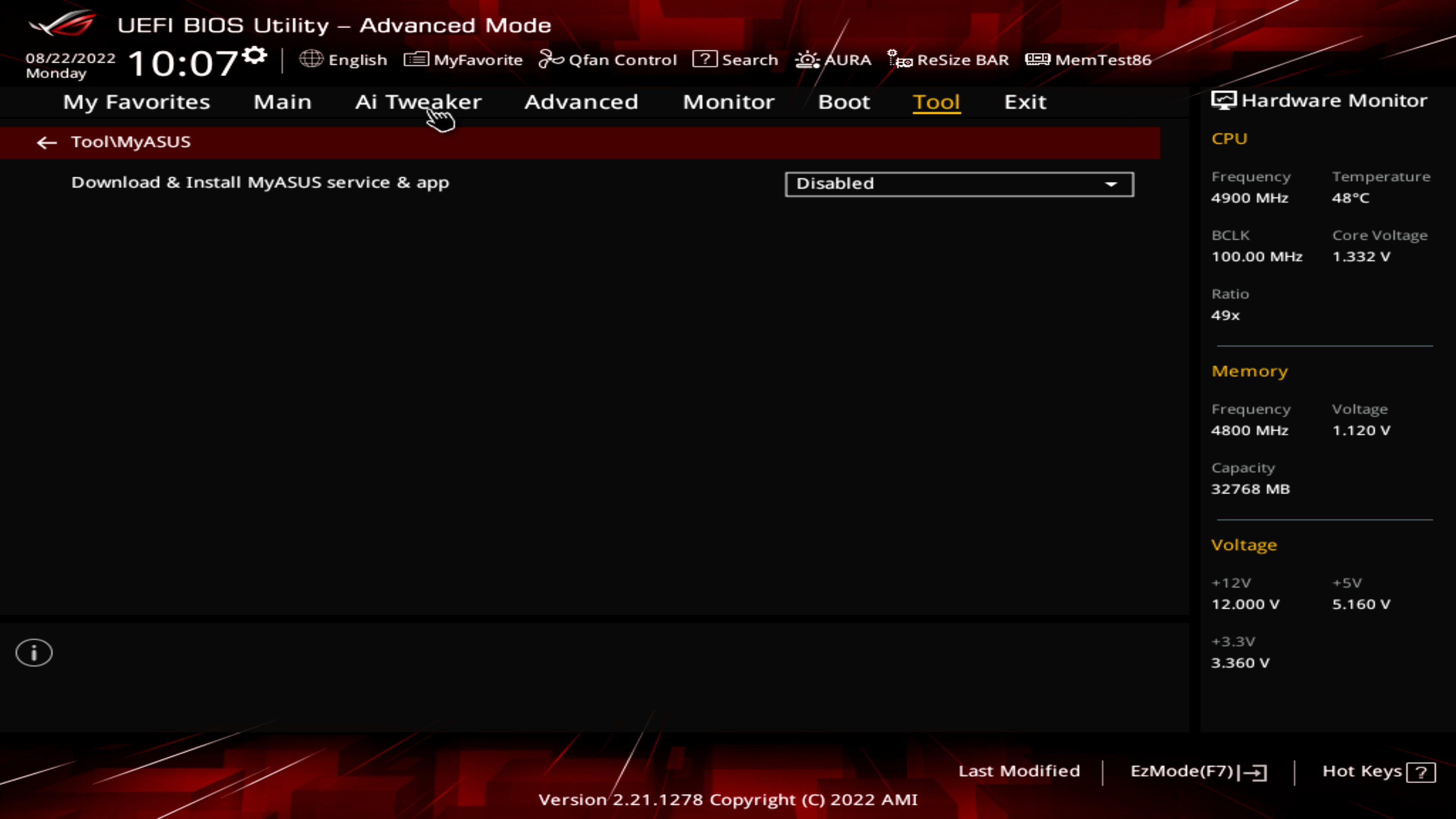

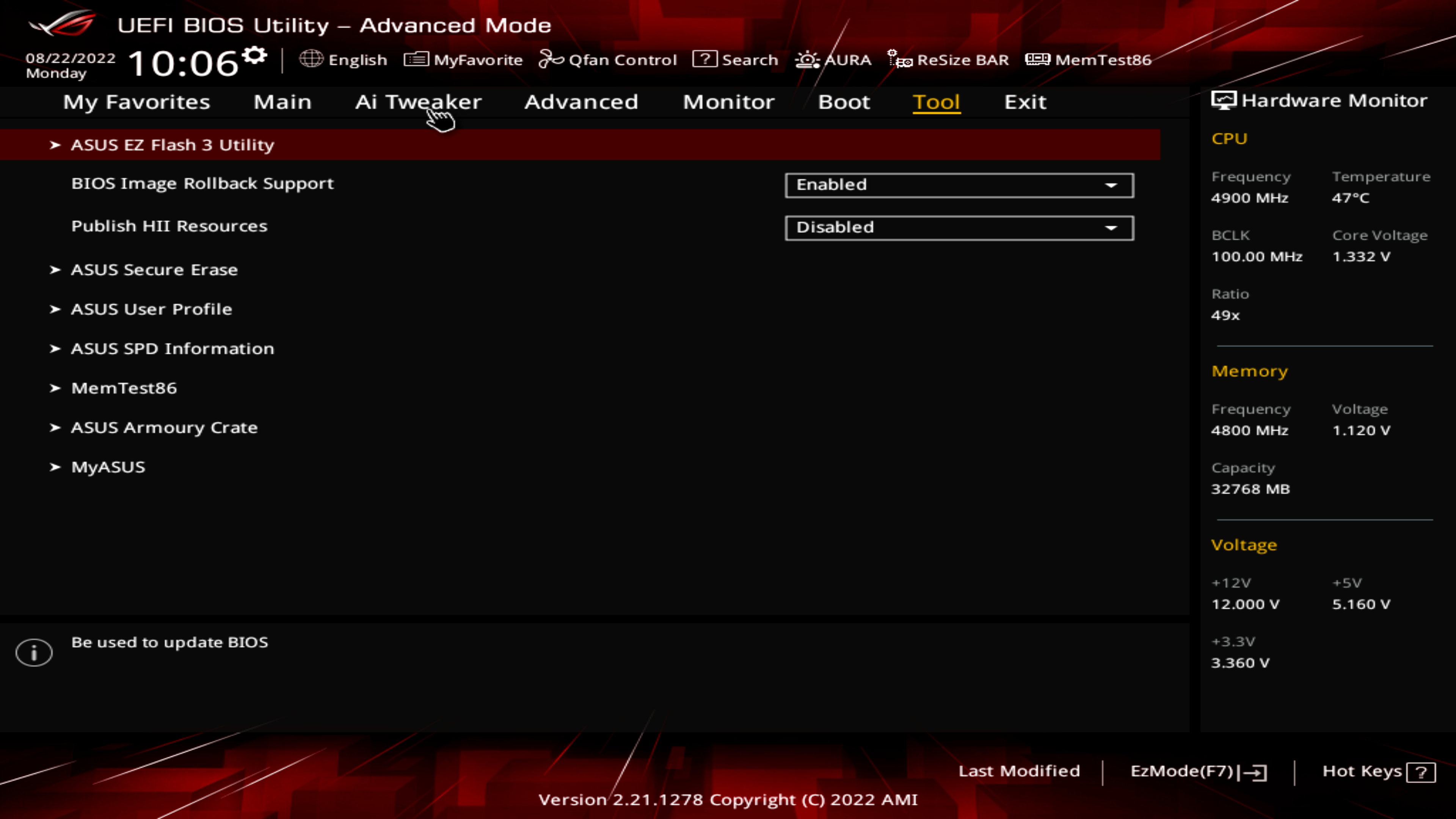

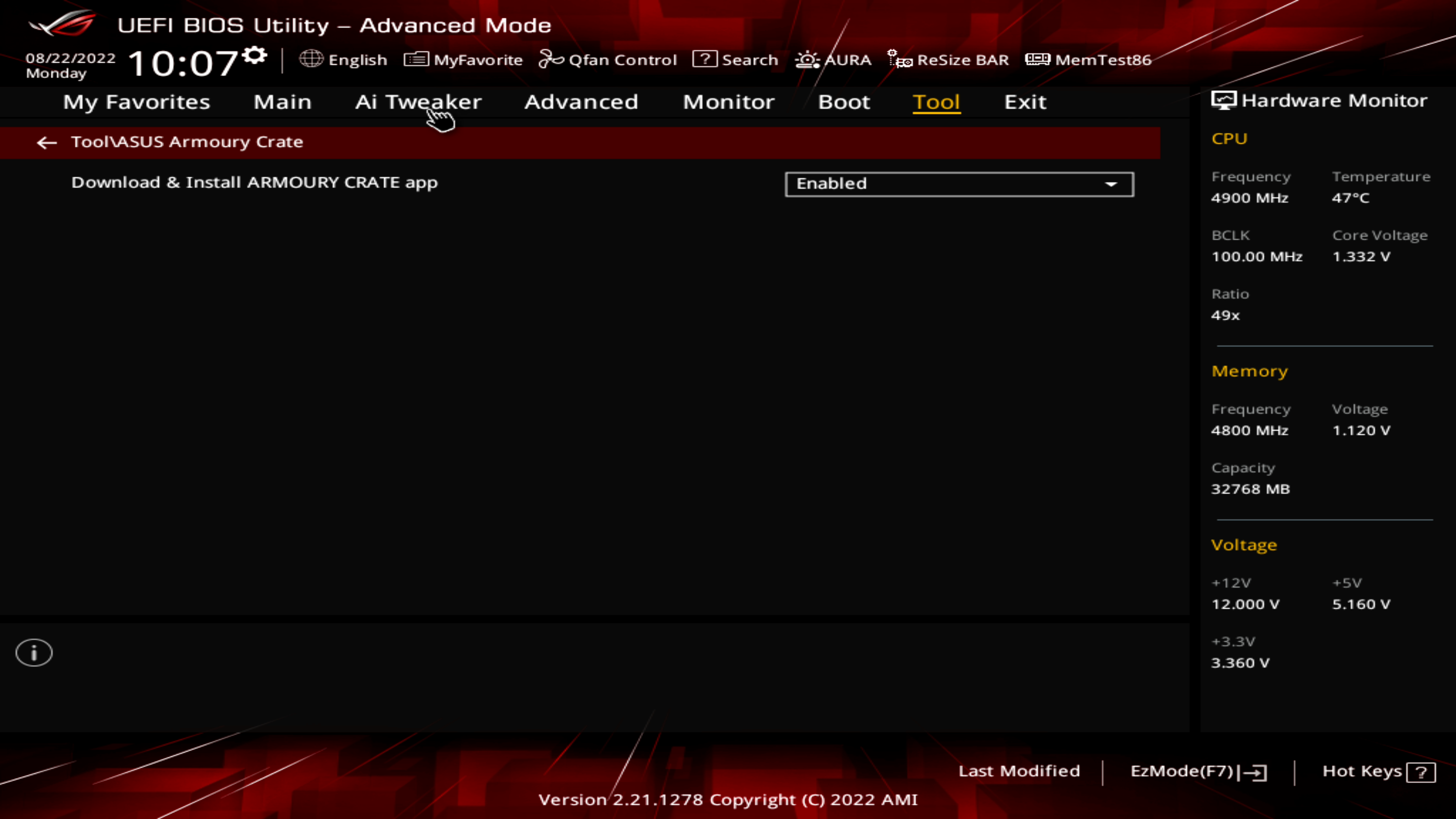

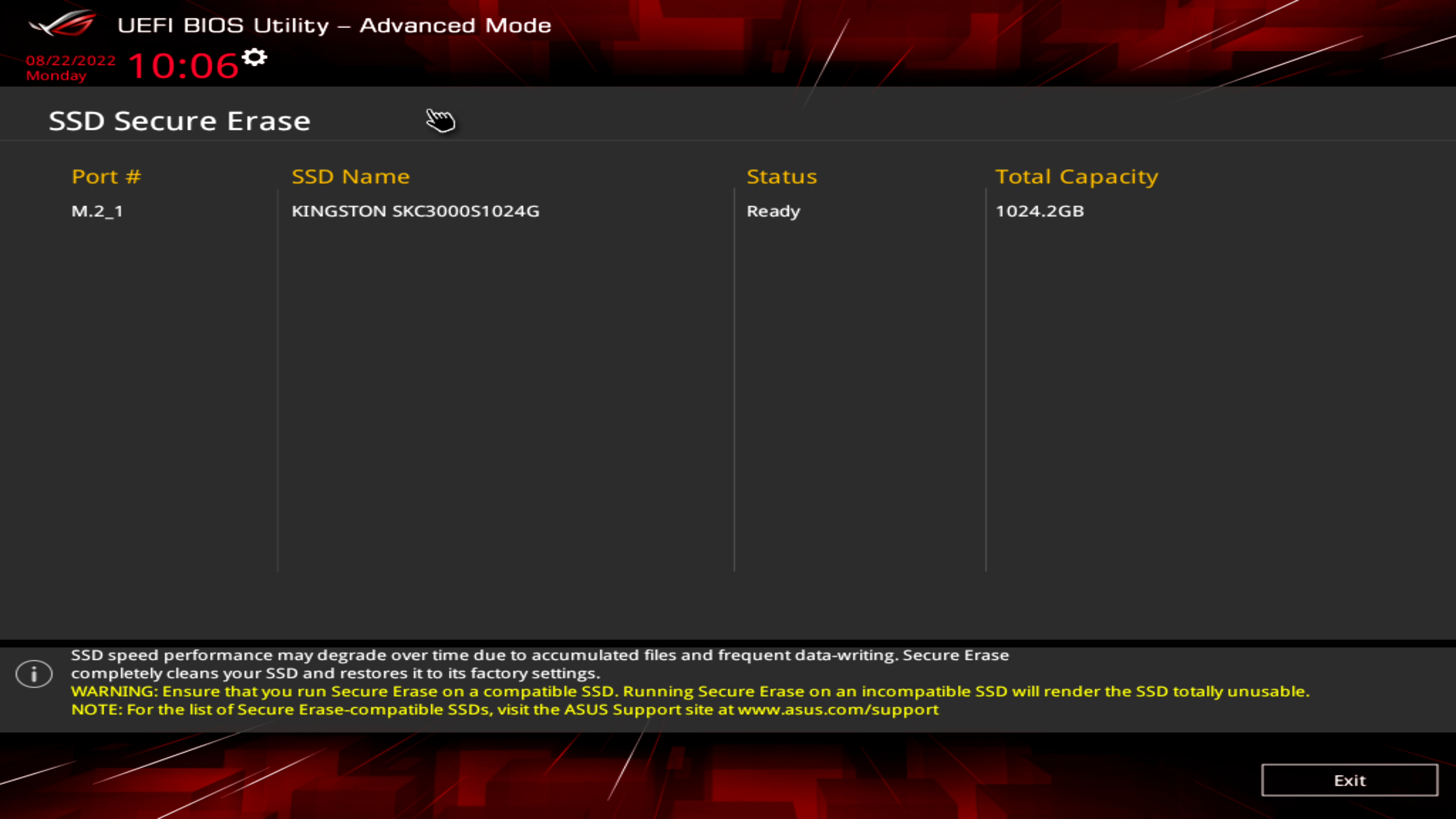

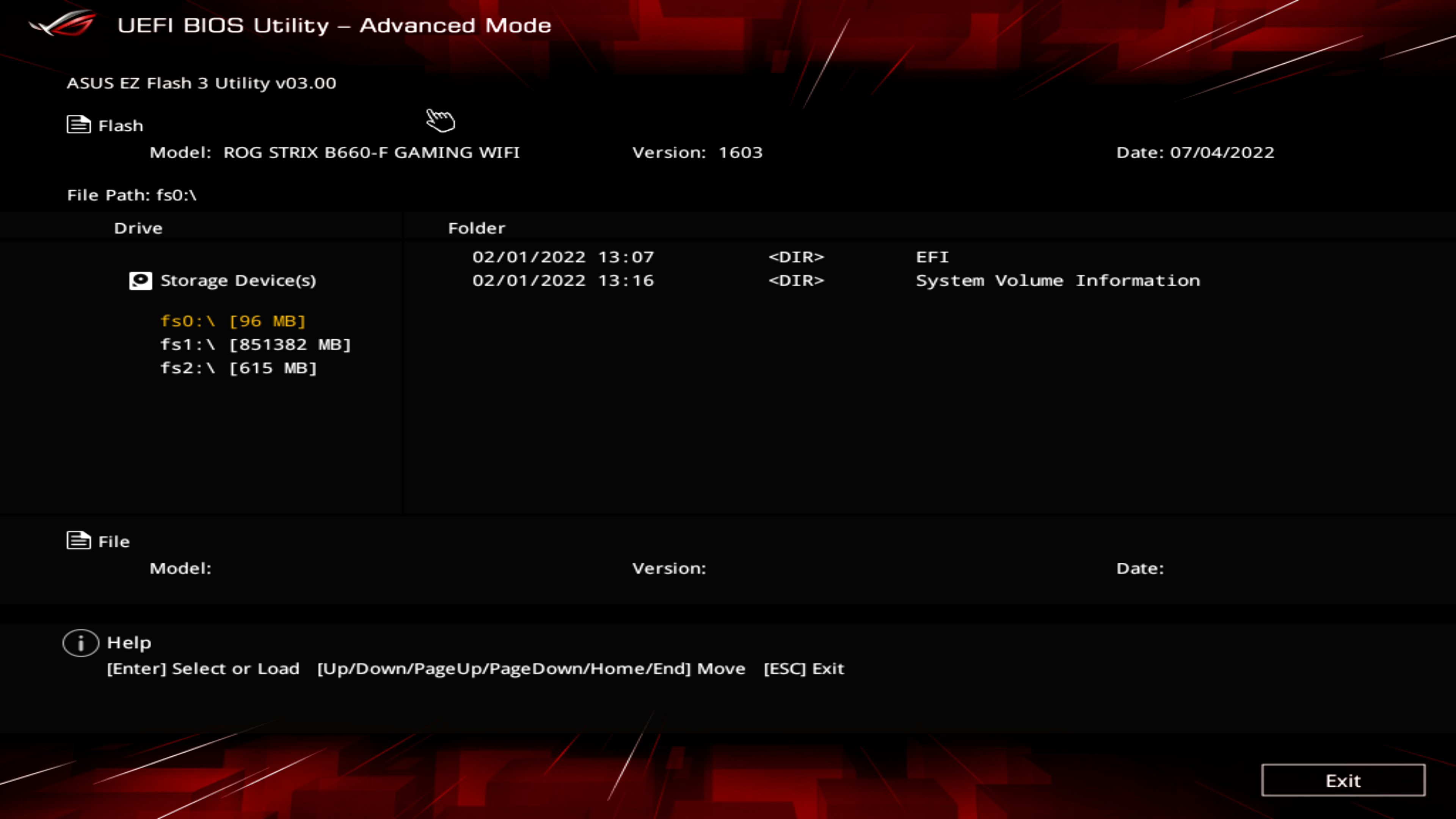

В разделе Tool можно обновить прошивку с помощью ASUS EZ Flash 3, стереть накопитель с помощью ASUS Secure Erase, сохранить профили настроек внутри ASUS User Profile.

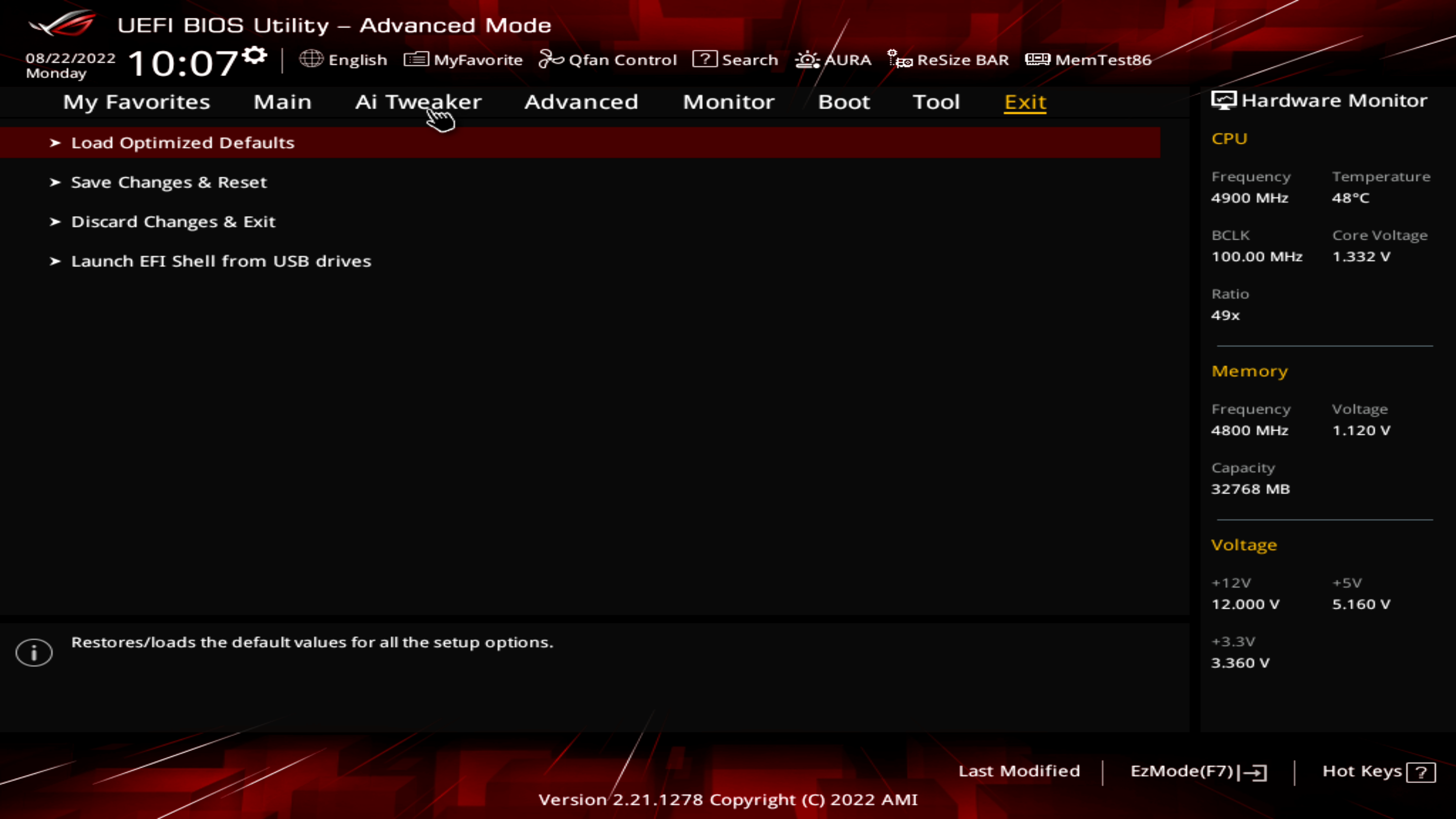

Раздел Exit в комментариях не нуждается.

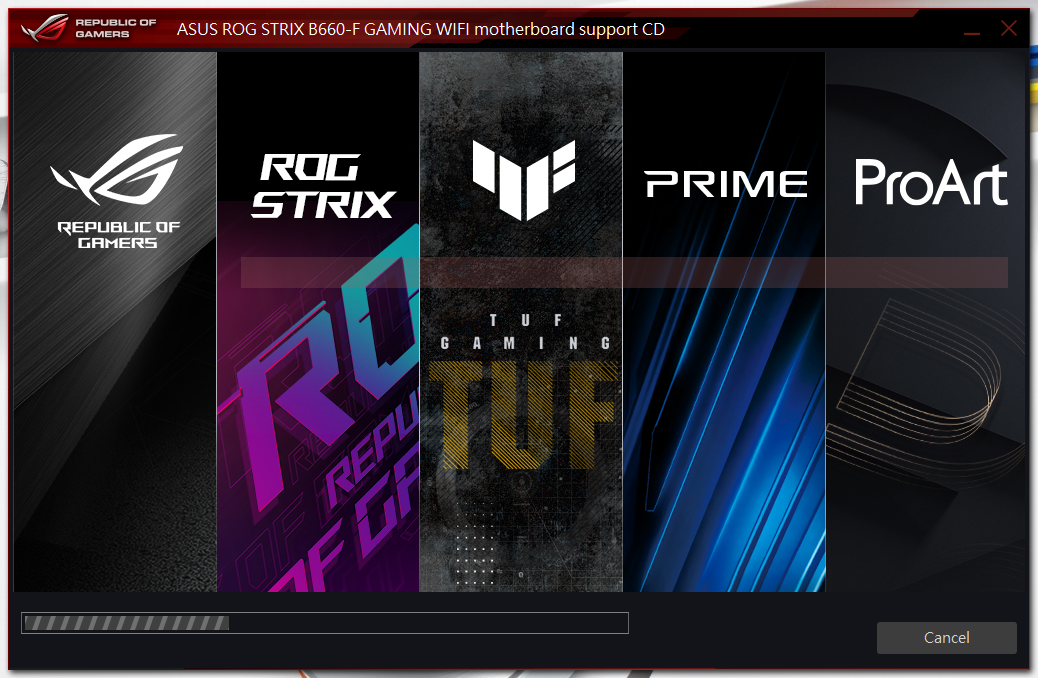

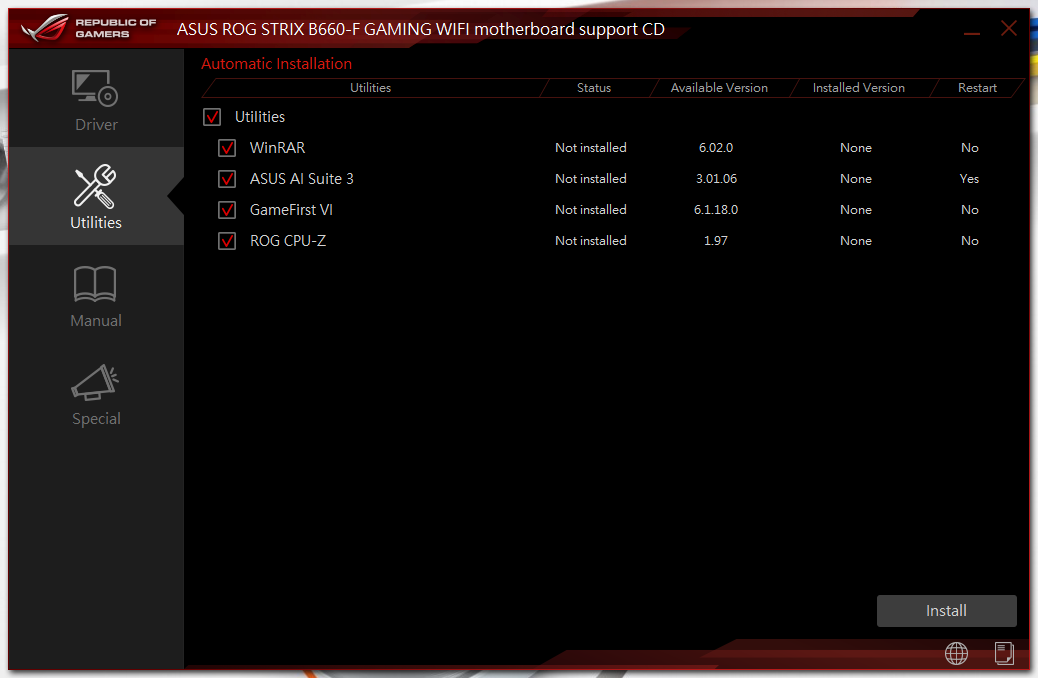

Комплектное ПО

Программное обеспечение
Фирменное	AI Suite 3, GameFirst VI, Sonic Radar III, Sonic Studio III, Armoury Crate
Дополнительное	Google Chrome, WinRAR, ROG CPU-Z, Norton Security

С учетом того, что это флагманский продукт на базе чипсета B660 — странно не видеть в комплекте flash-накопитель с драйверами. Оные записаны на компакт-диск.

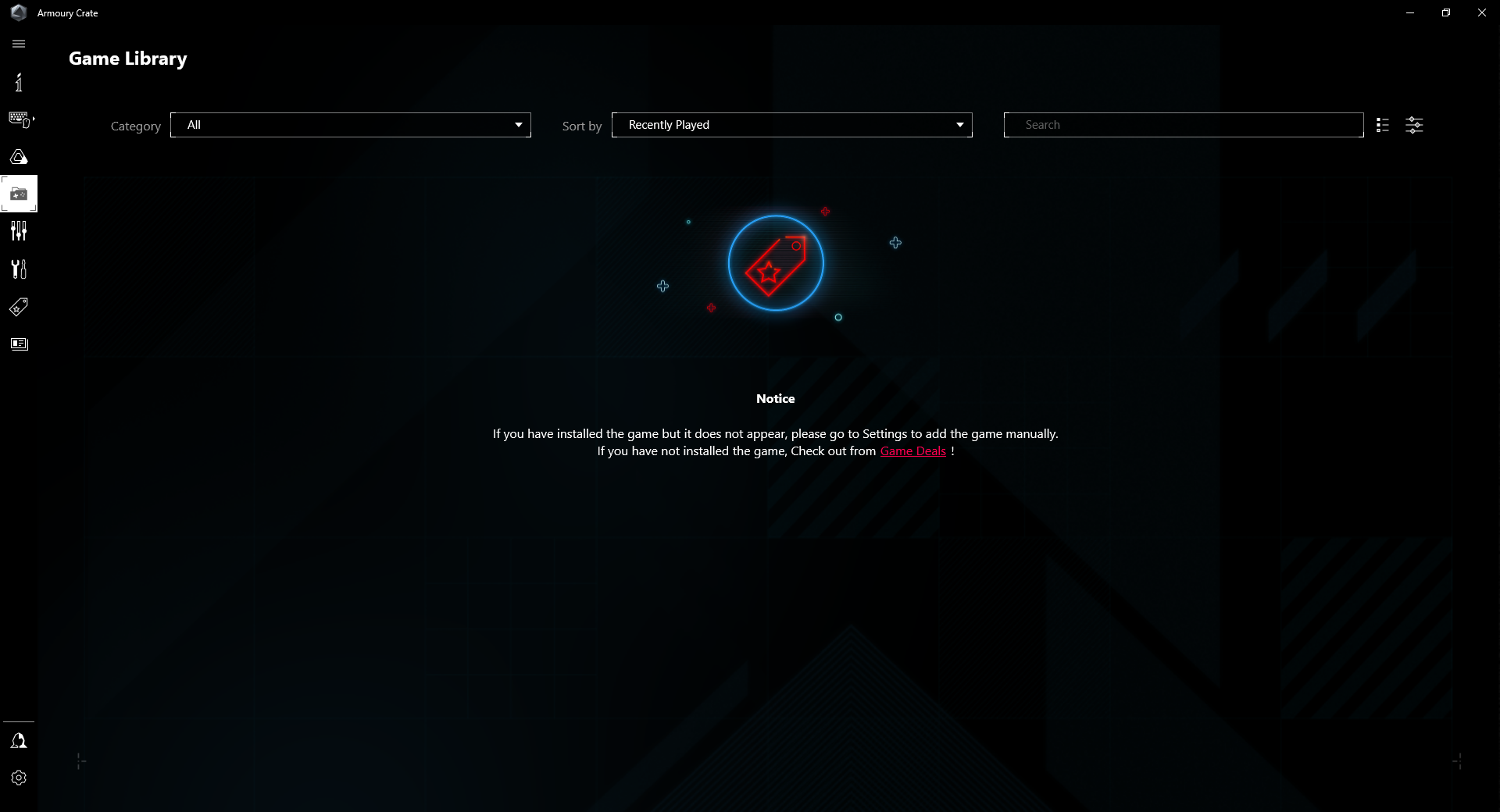

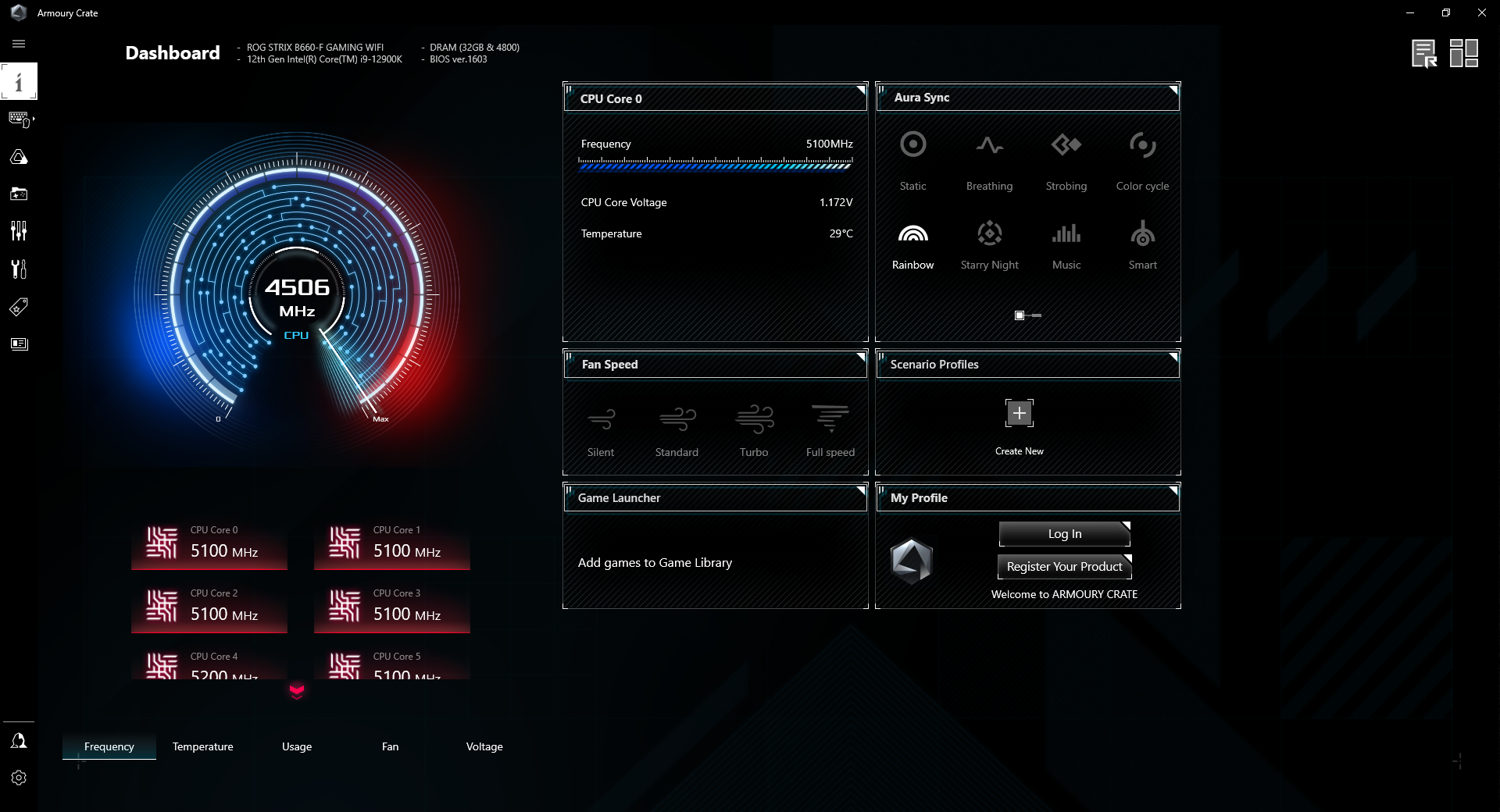

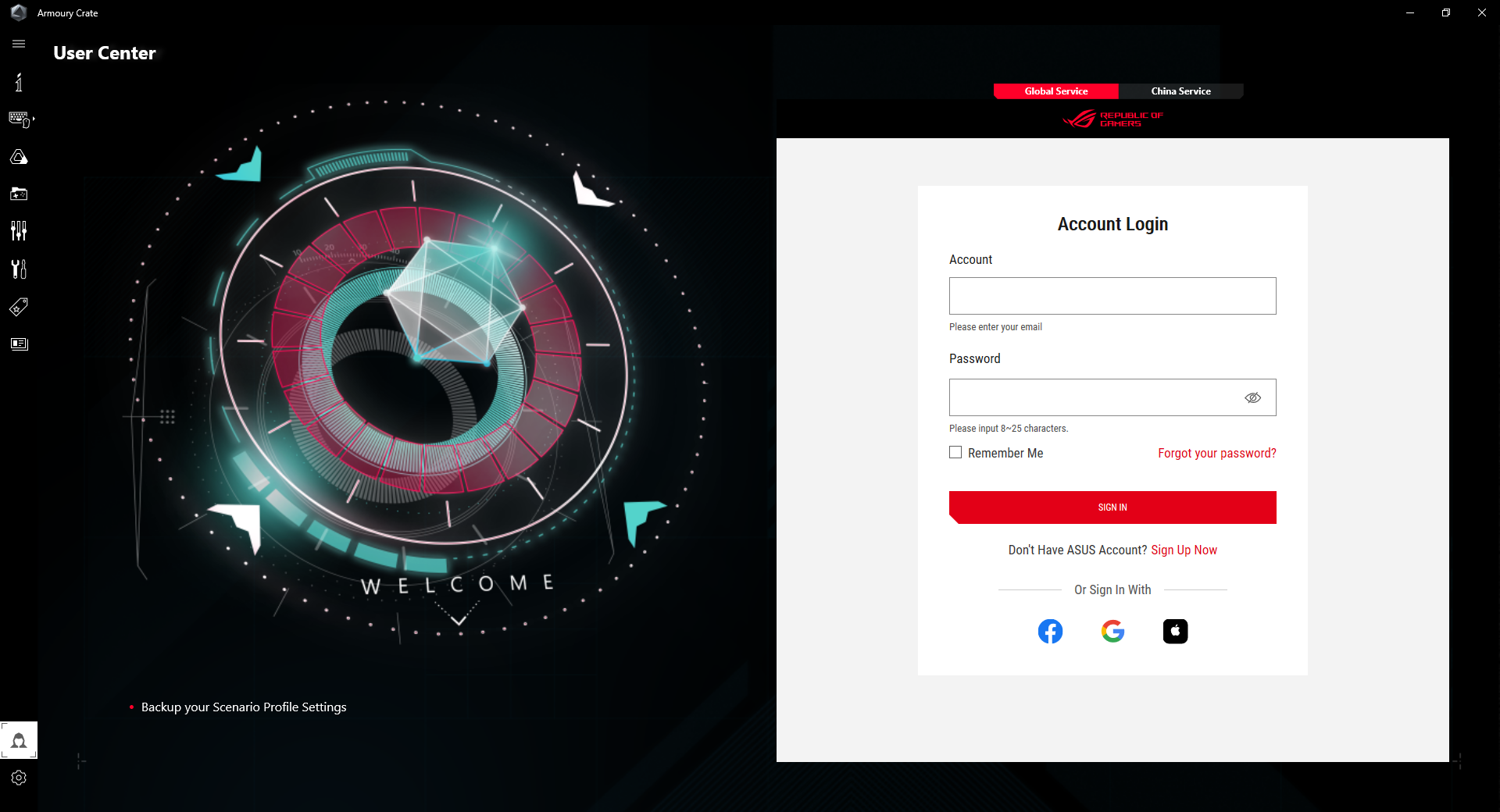

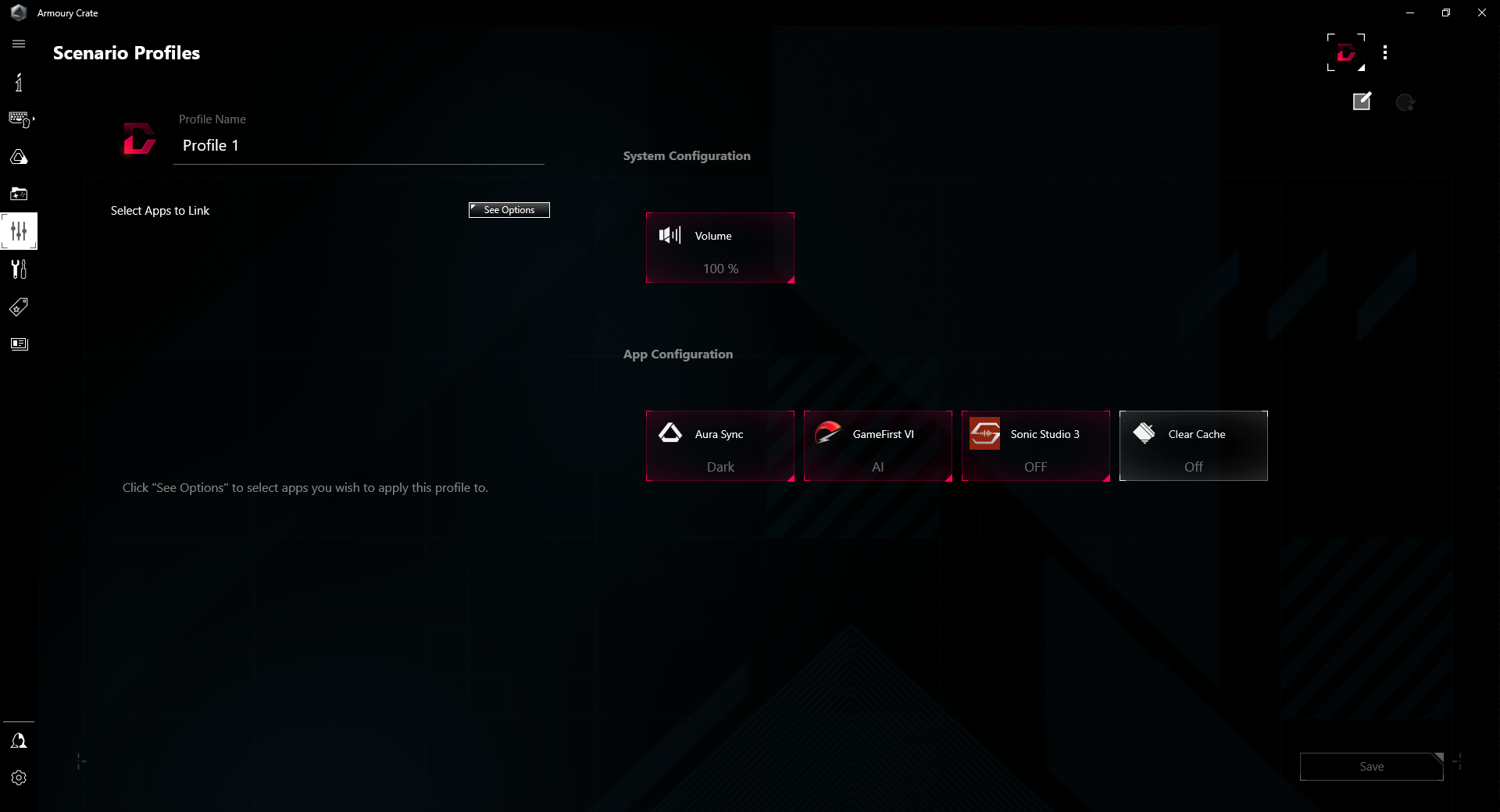

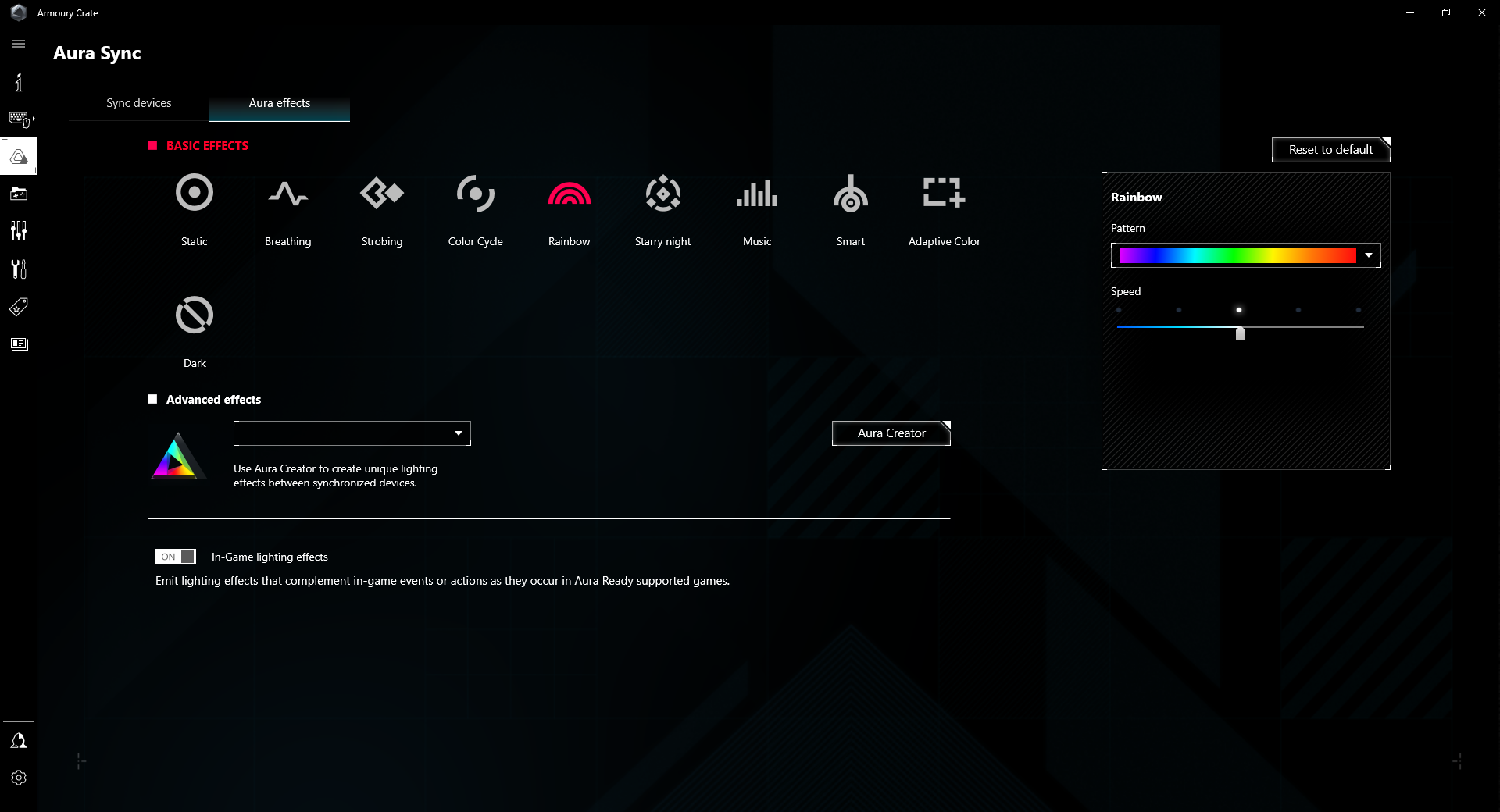

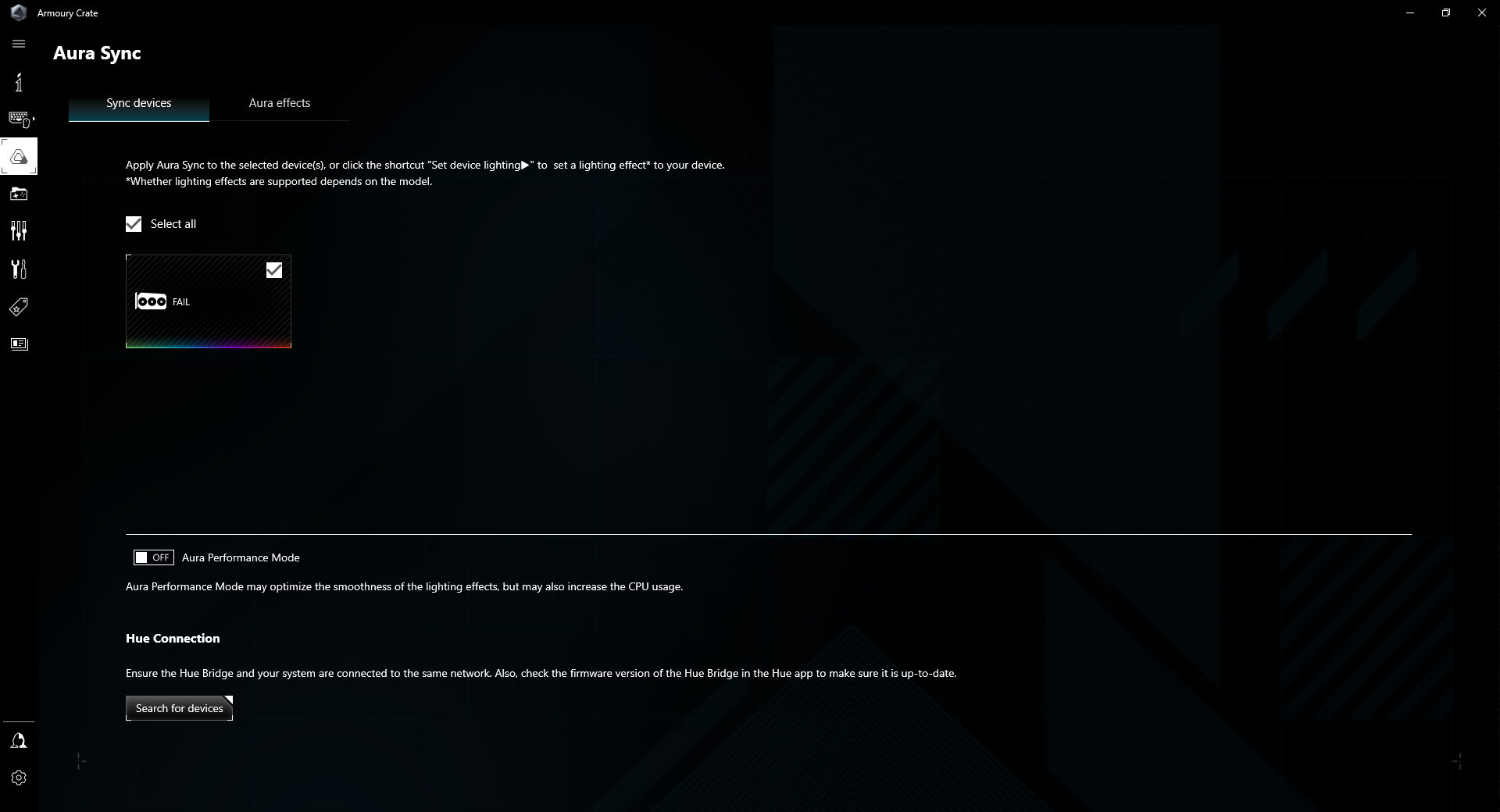

Armoury Crate — это центральный хаб устройств ASUS, благодаря ему все продукты синхронизируются и управляются с единой консоли. Возможно обновлять прошивки устройств, драйверы, управлять RGB, получить сводку о различных узлах платформы, оптимизировать систему под обнаруженные игры, создавать профили для различных сценариев использования.

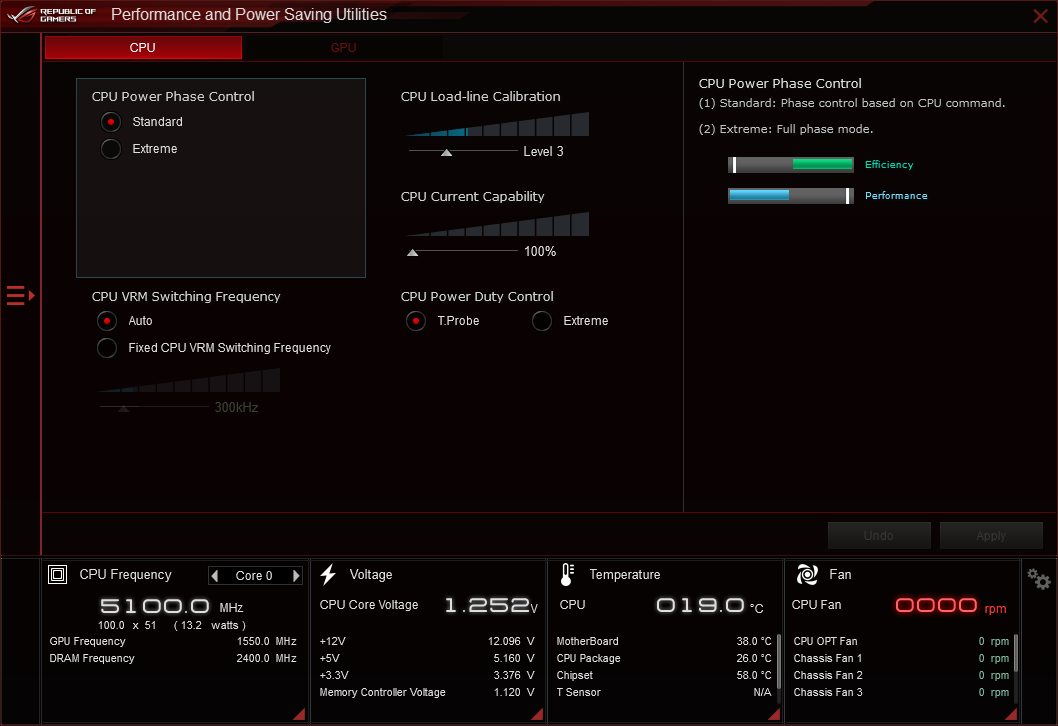

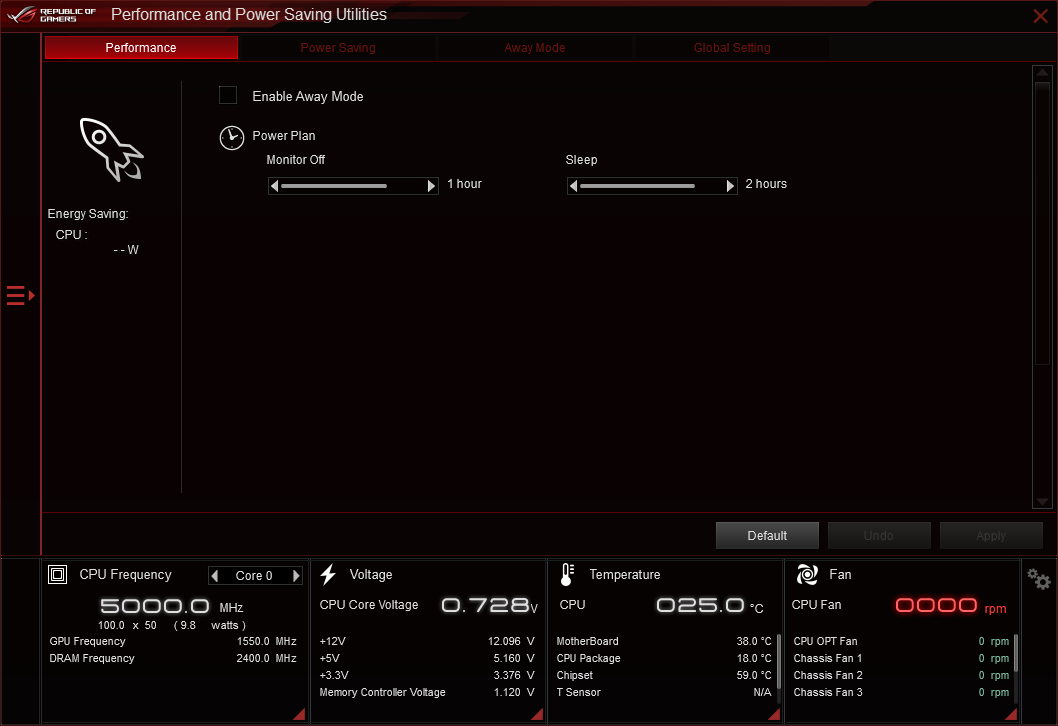

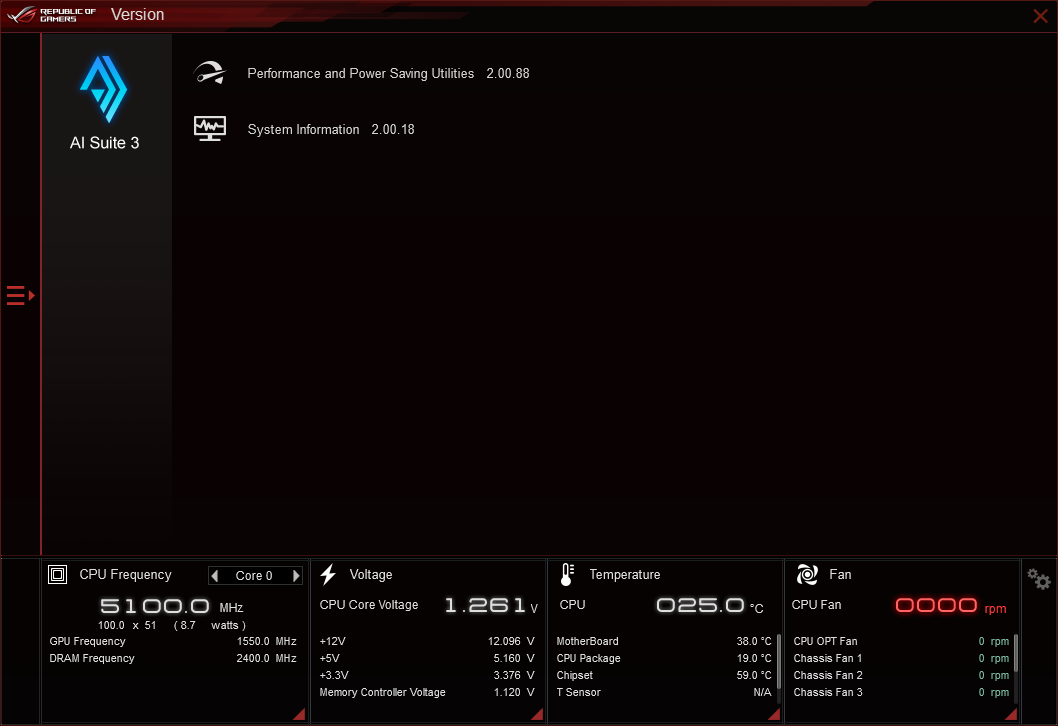

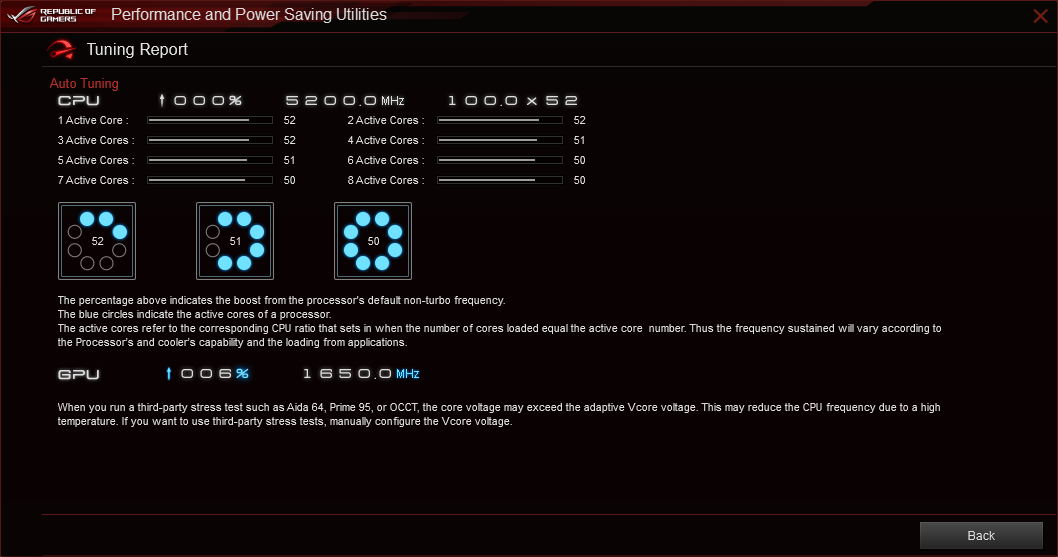

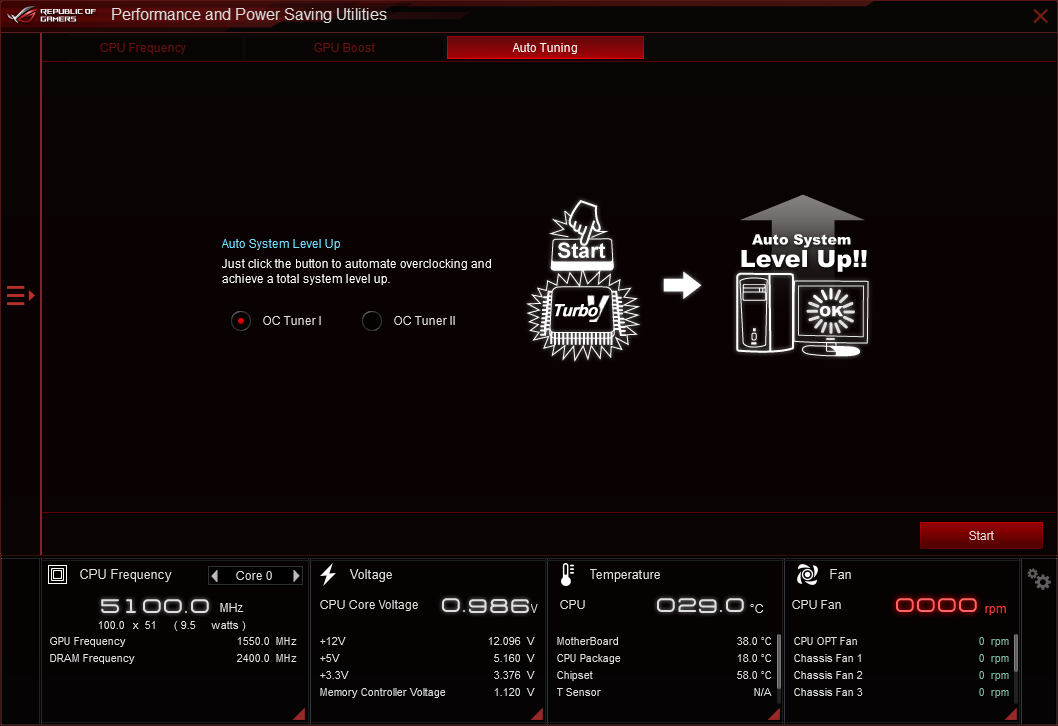

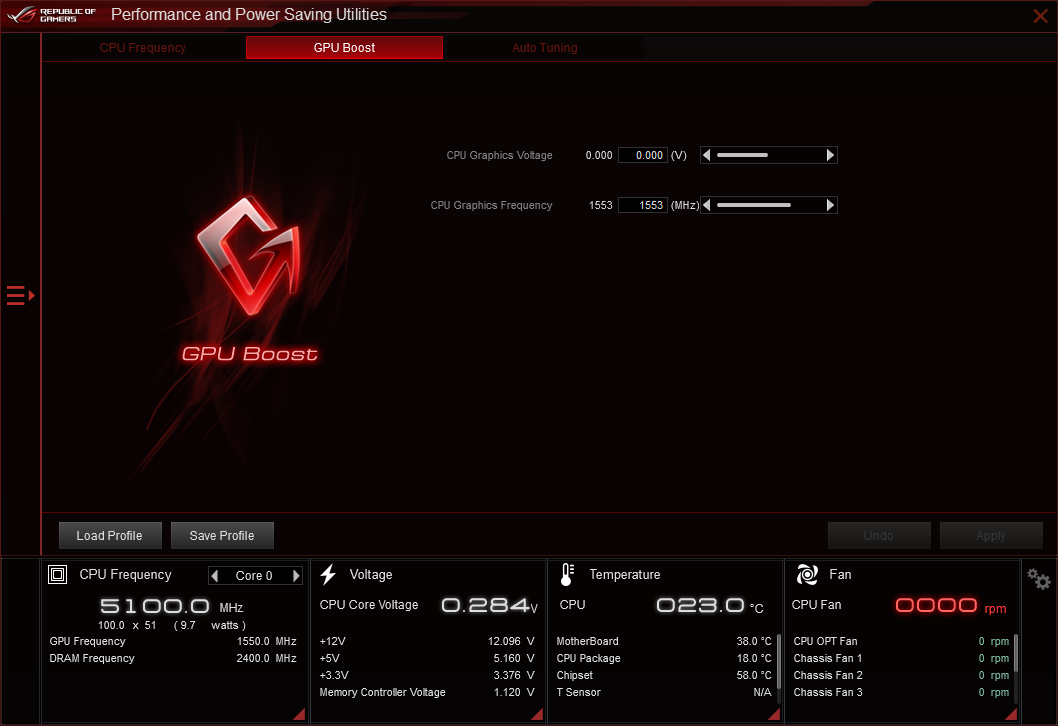

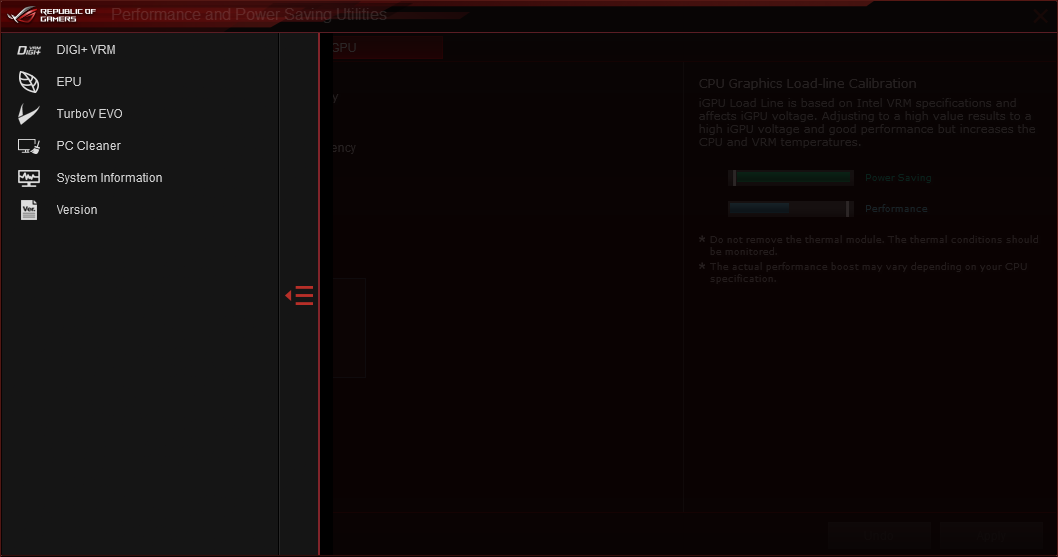

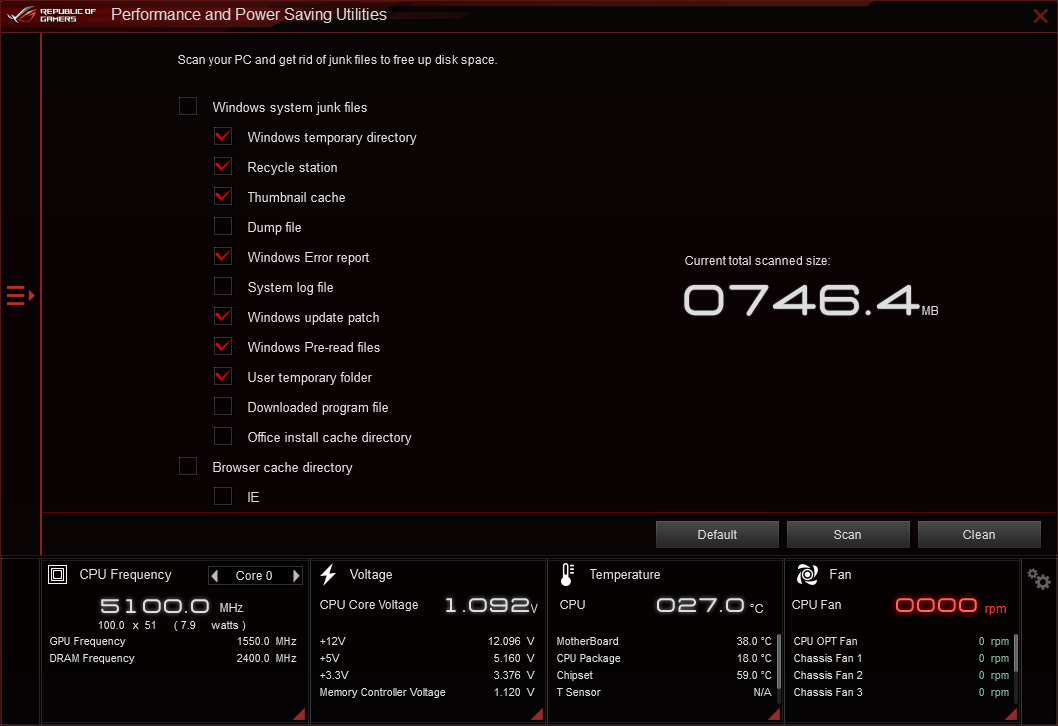

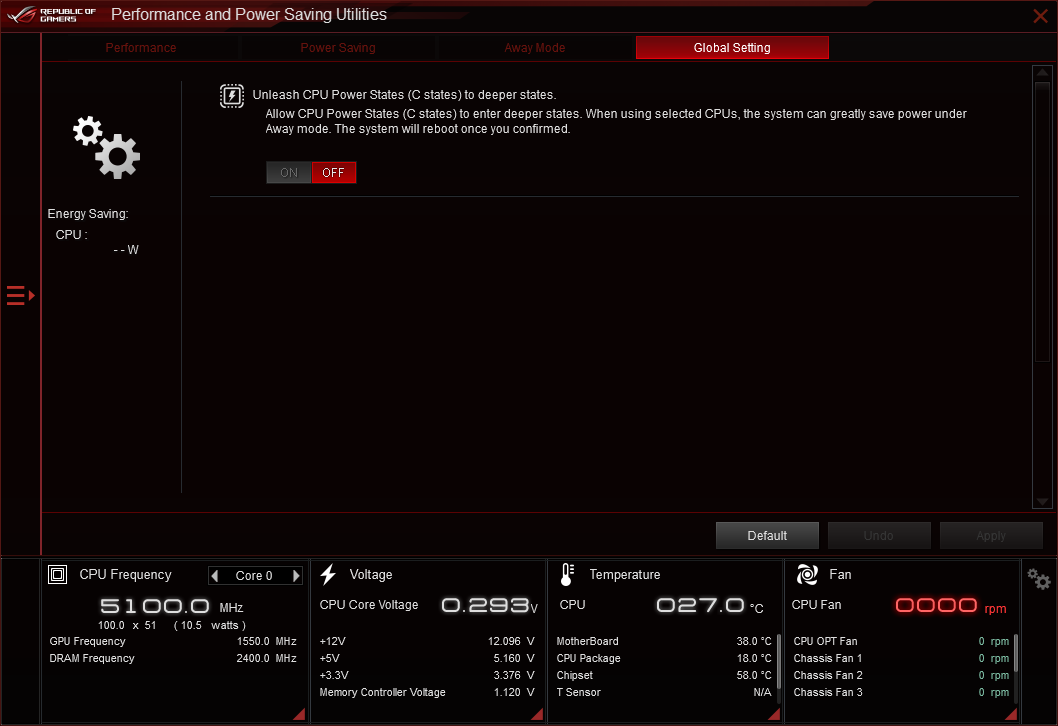

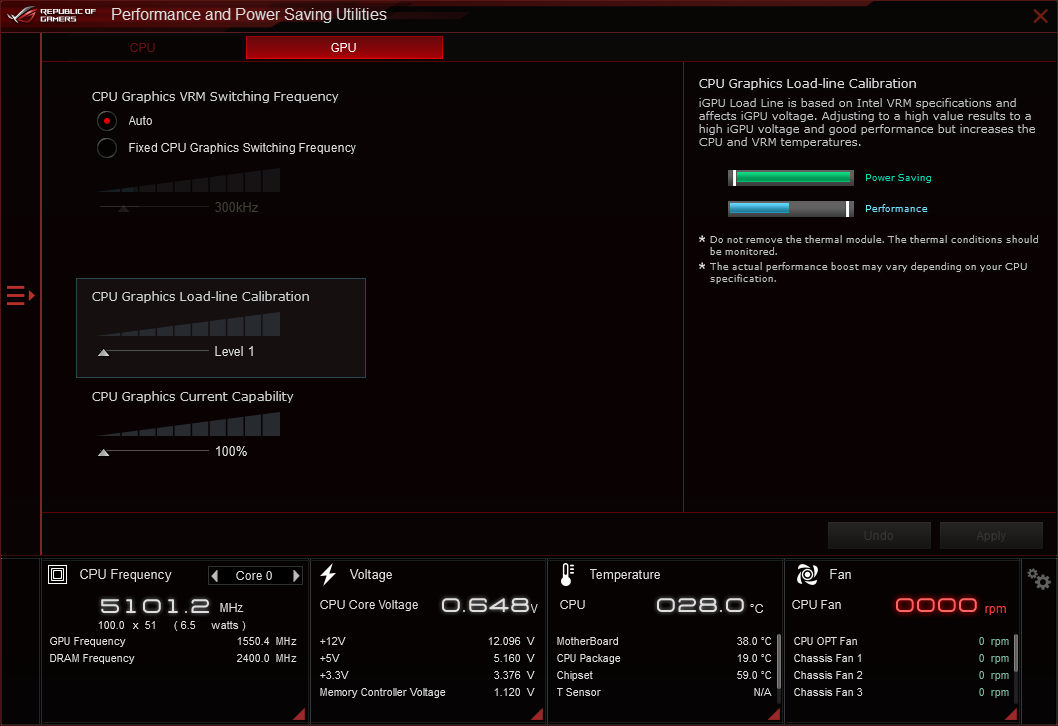

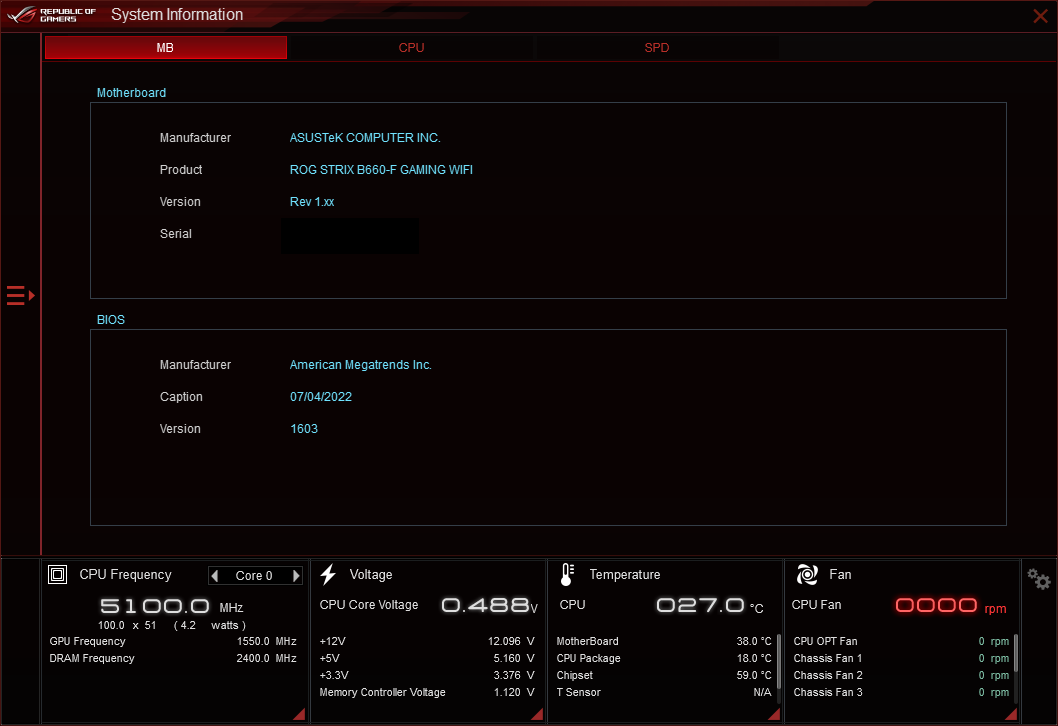

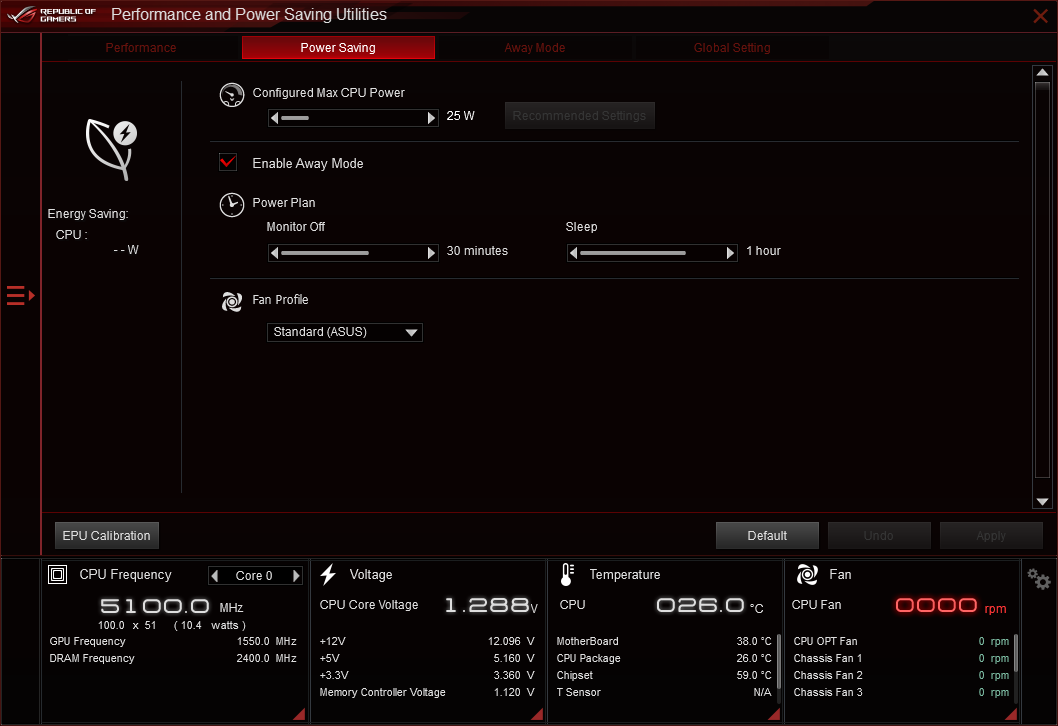

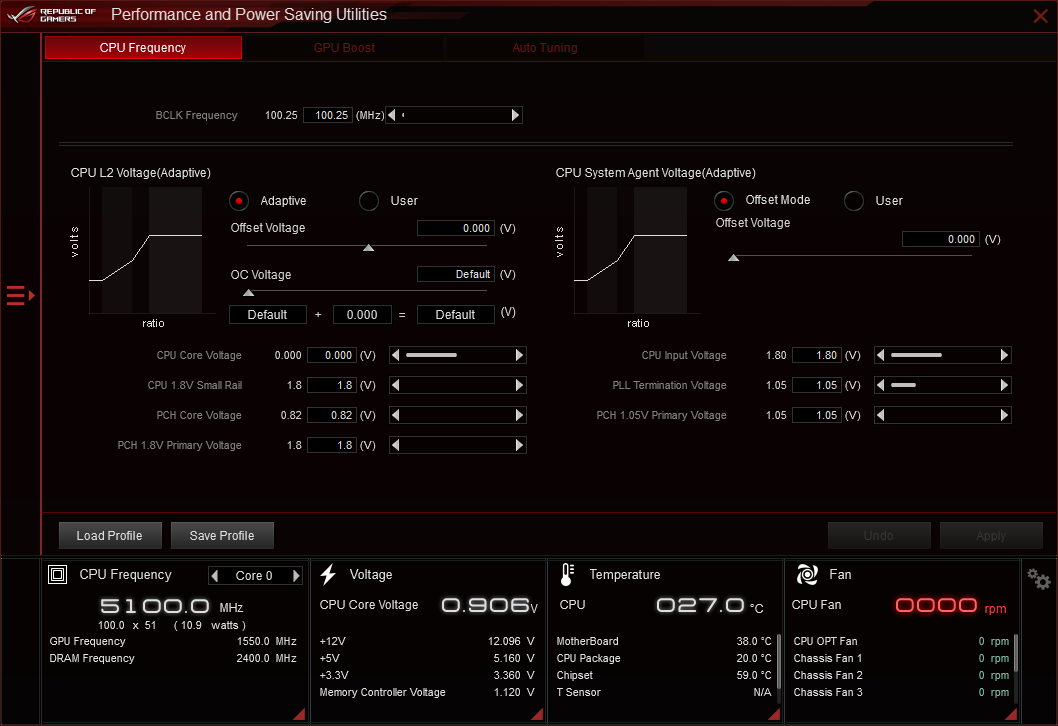

Ai Suite 3 предназначен для тонкой настройки материнской платы прямо из-под ОС. Тут можно запустить автоматический разгон всей платформы (подробности об этом в разделе тестирования), переопределить лимиты потребления, турбо-режимы, энергосбережение. Если же этого мало, то можно также индивидуально настроить частоты P/E-ядер процессора, кэша, напряжения и другого.

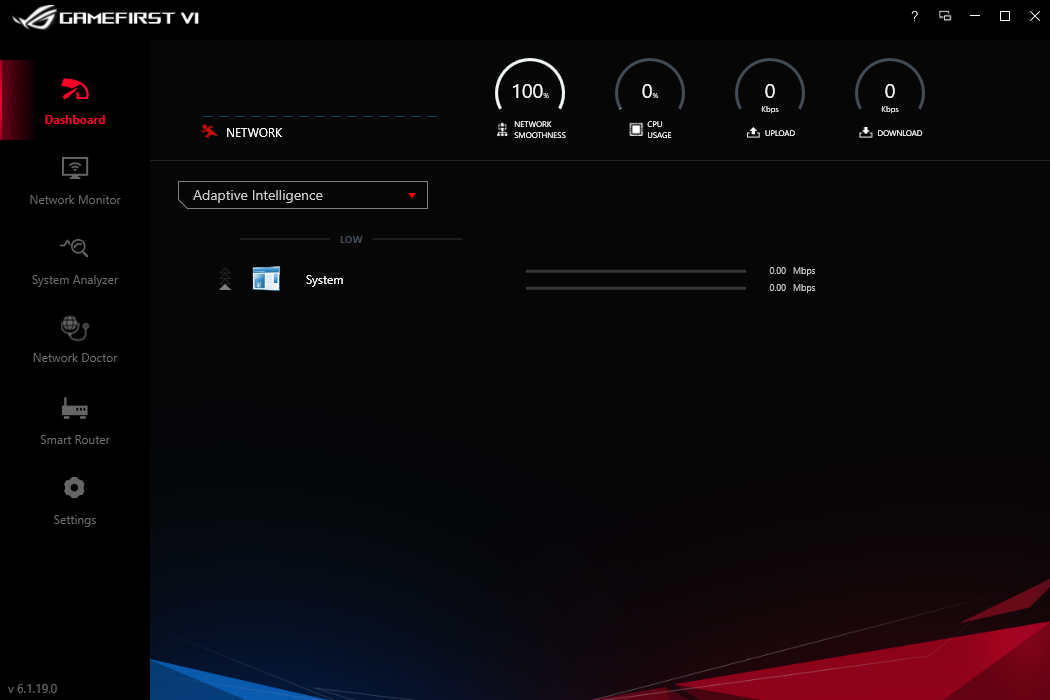

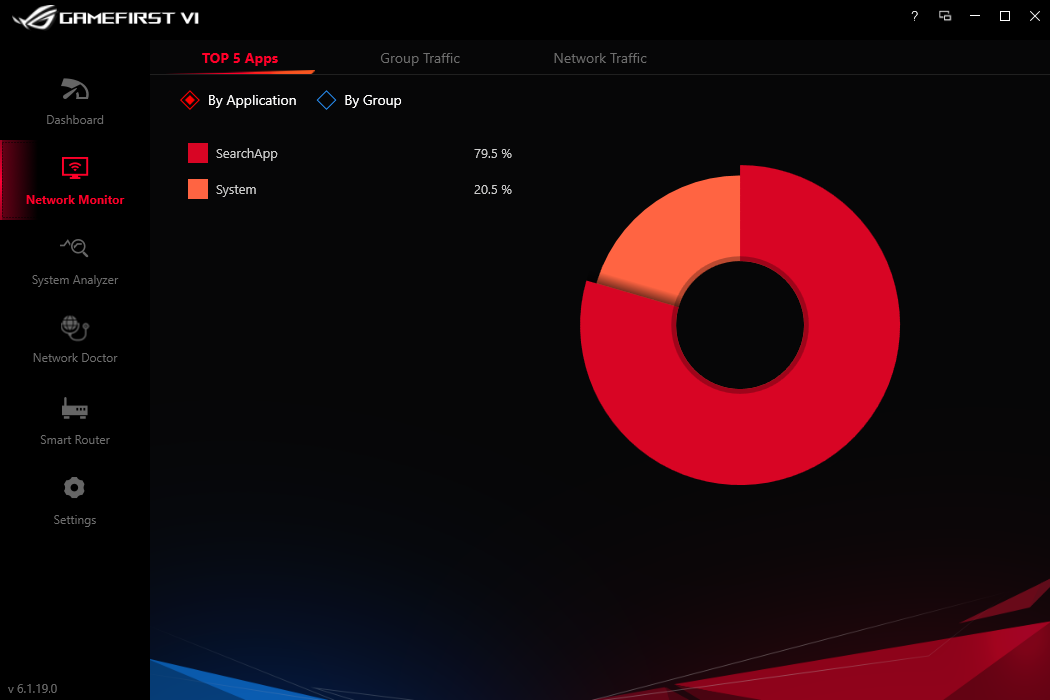

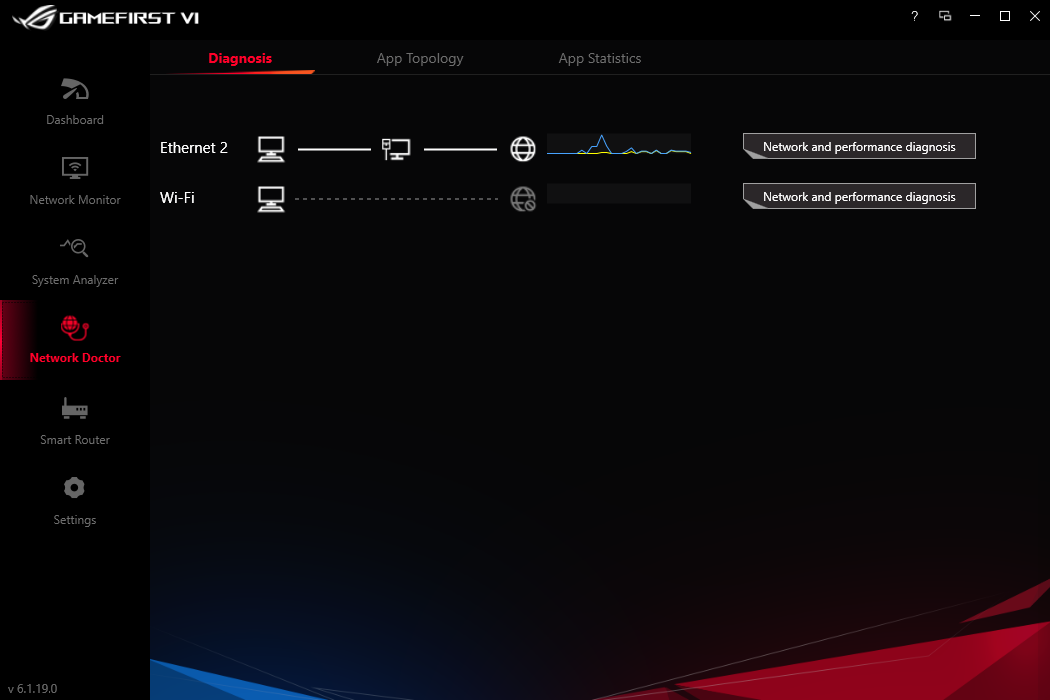

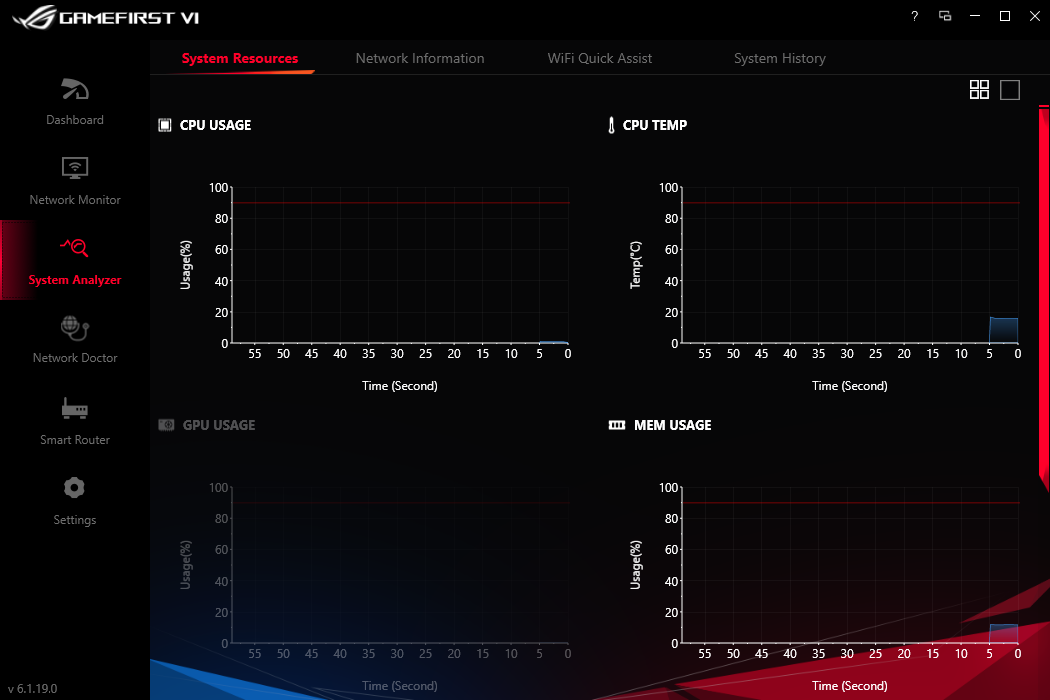

GameFirst является инструментом, который призван «уменьшить сетевую задержку, минимизировать задержки в игре, а также создать лучшую сетевую среду для игроков» со слов производителя.

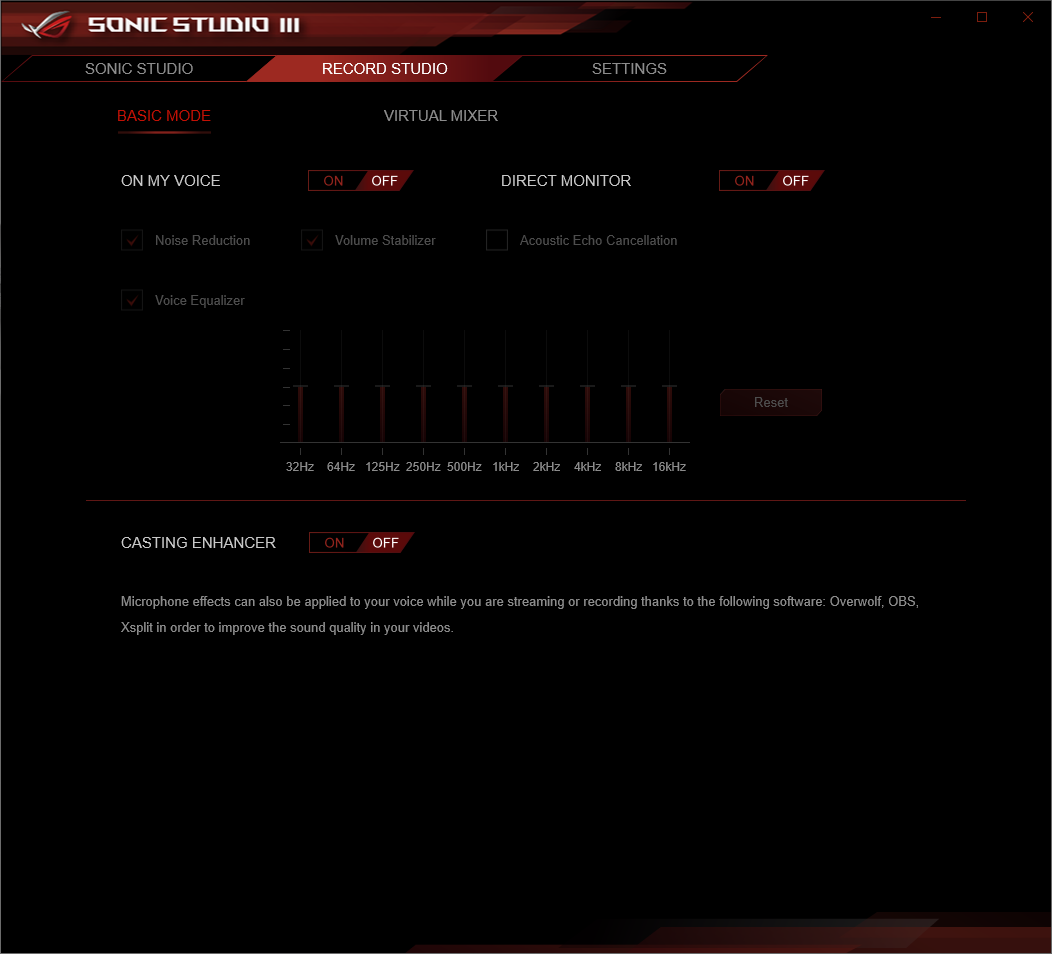

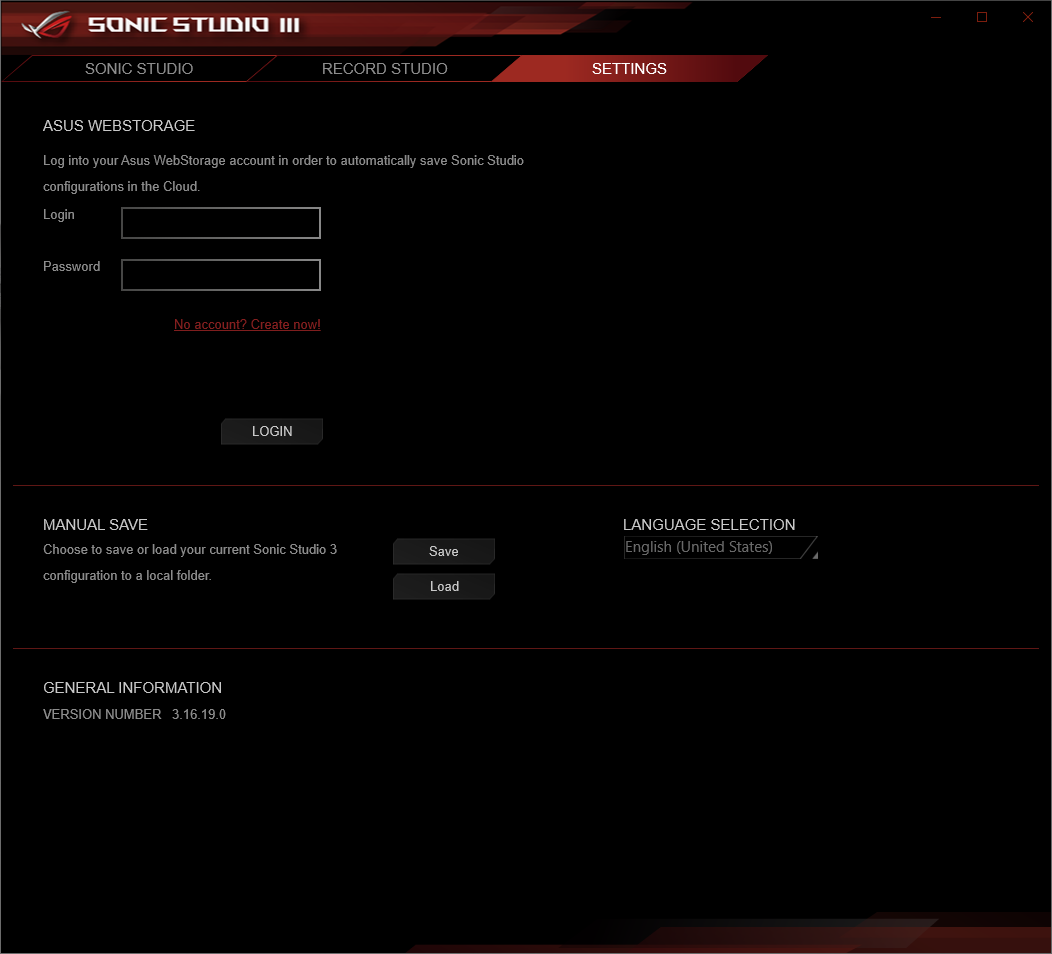

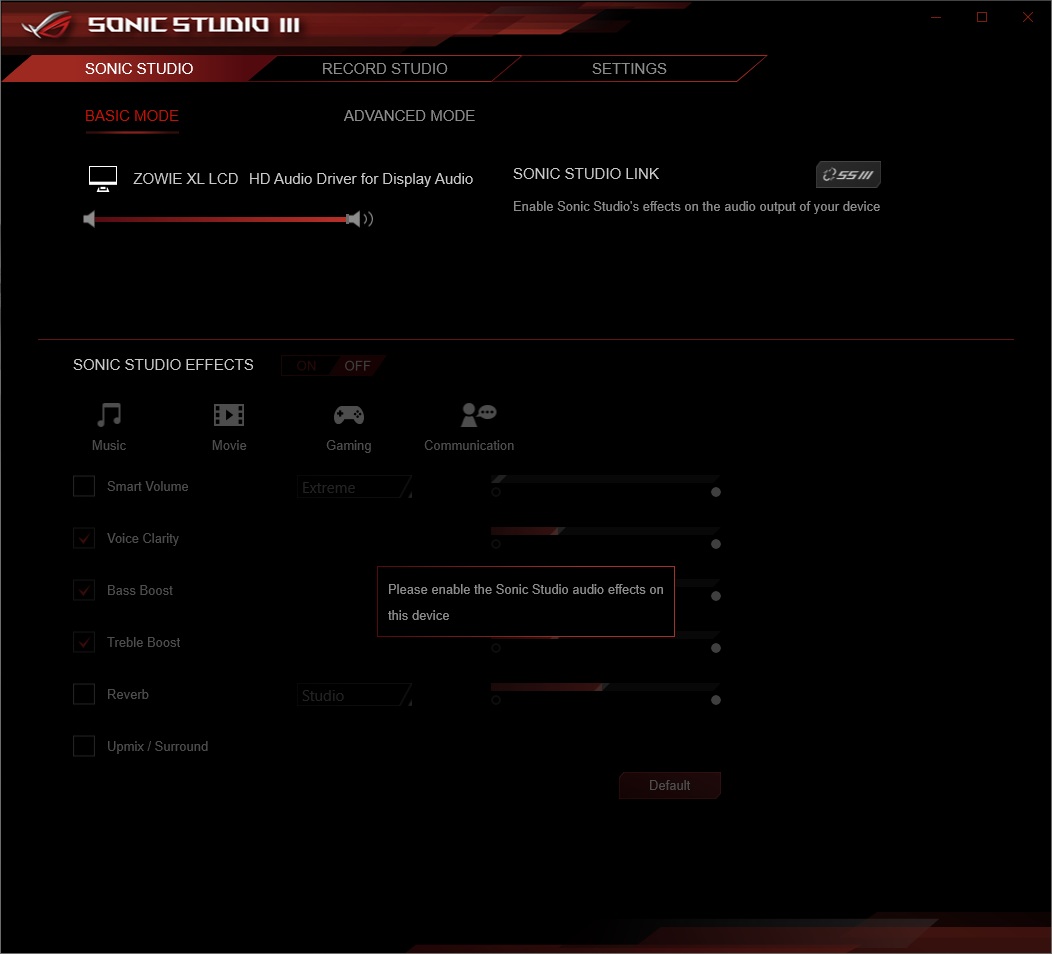

Sonic Studio предназначен для управления звуковым кодеком.

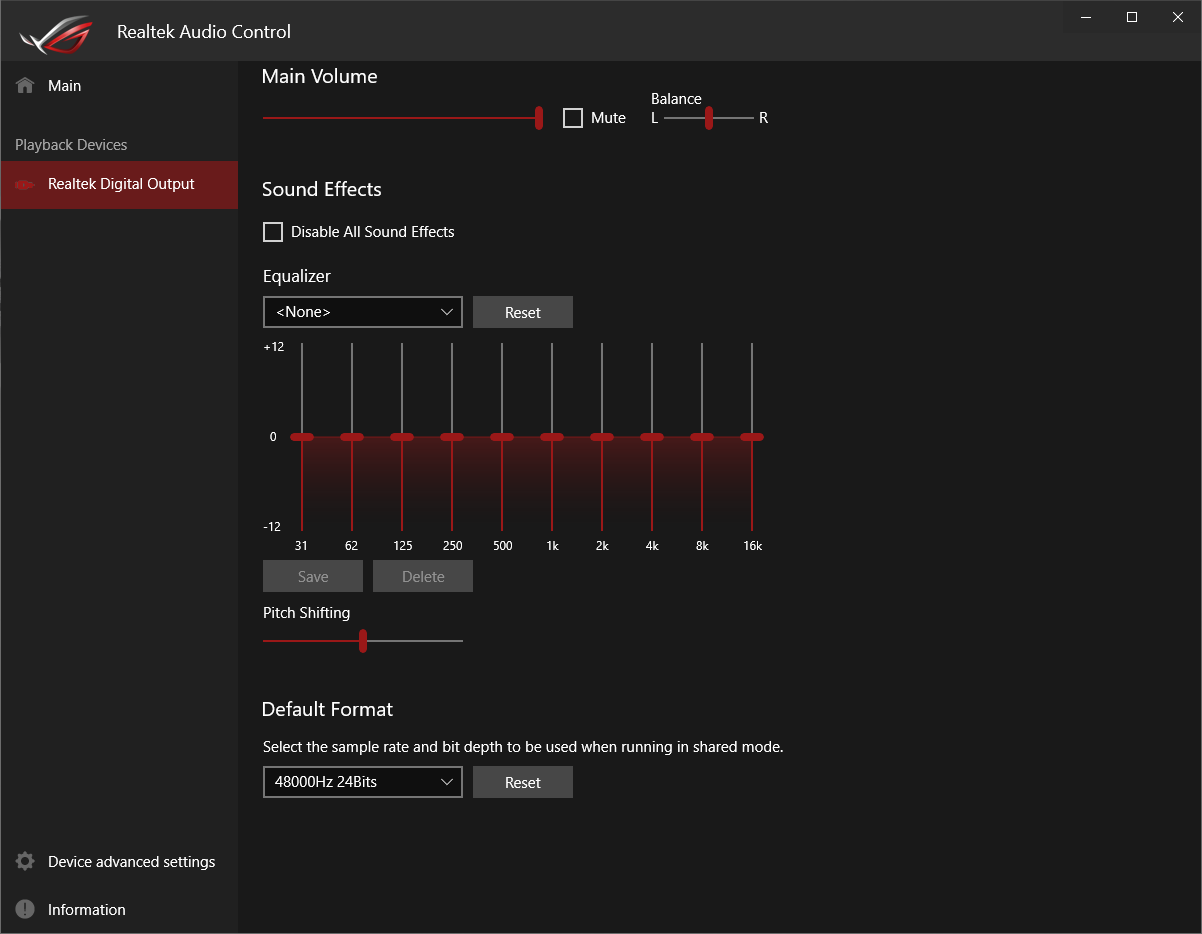

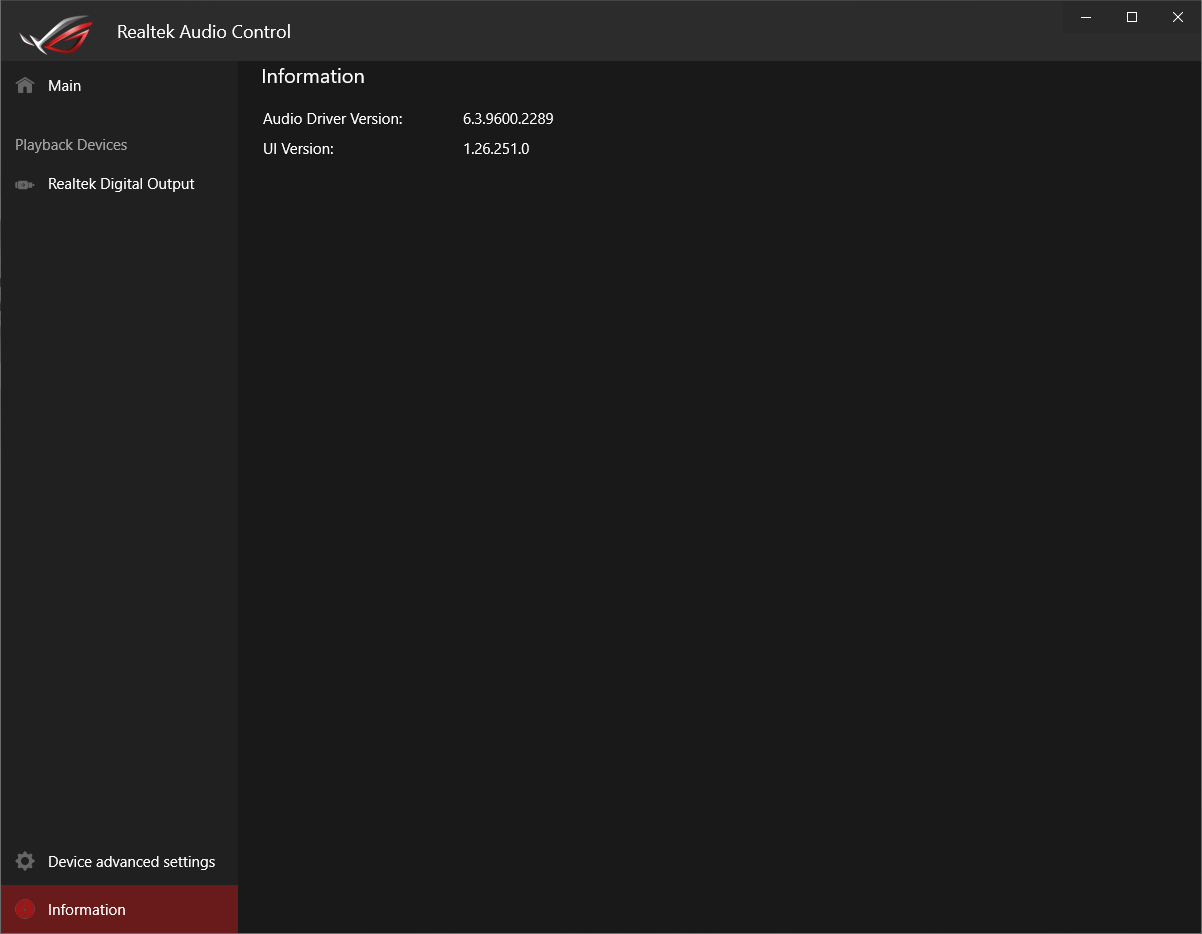

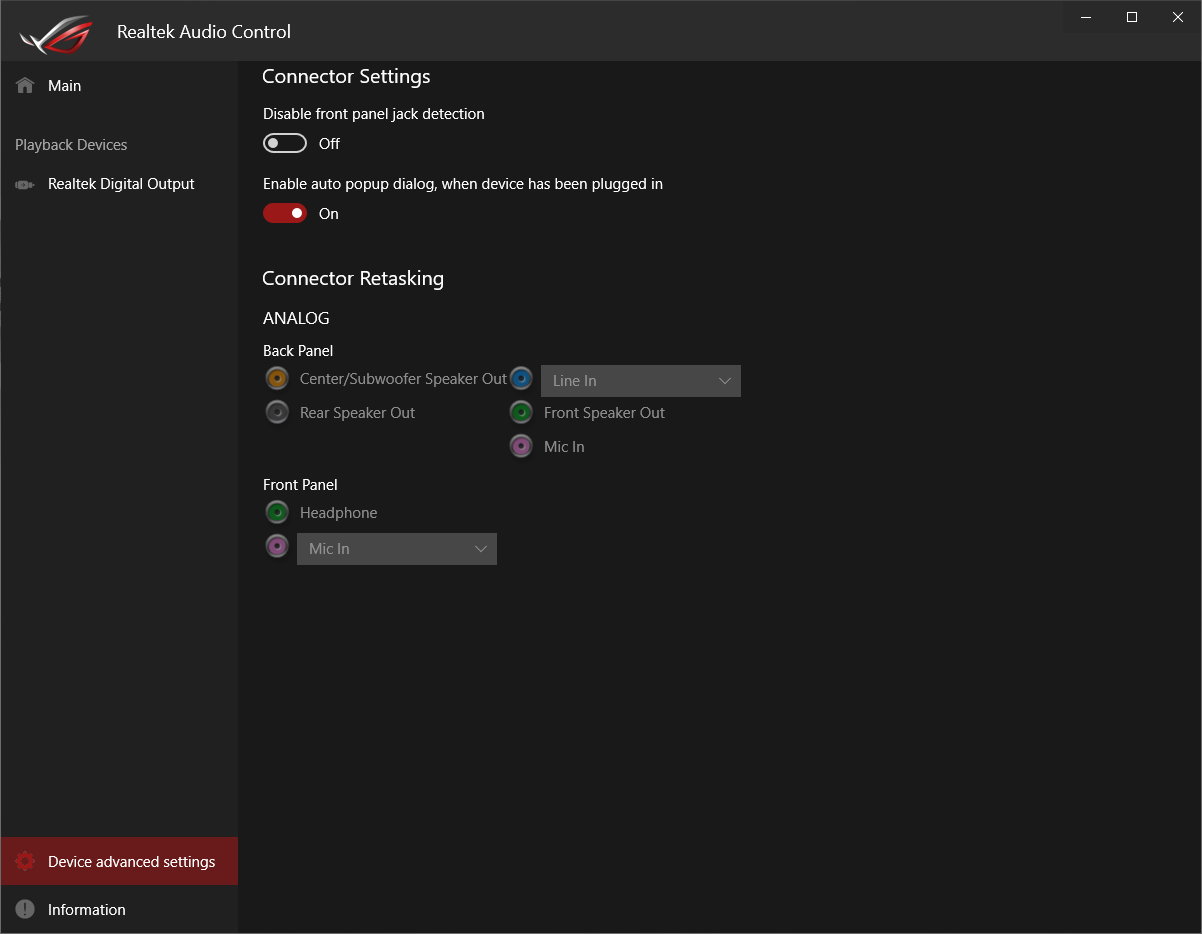

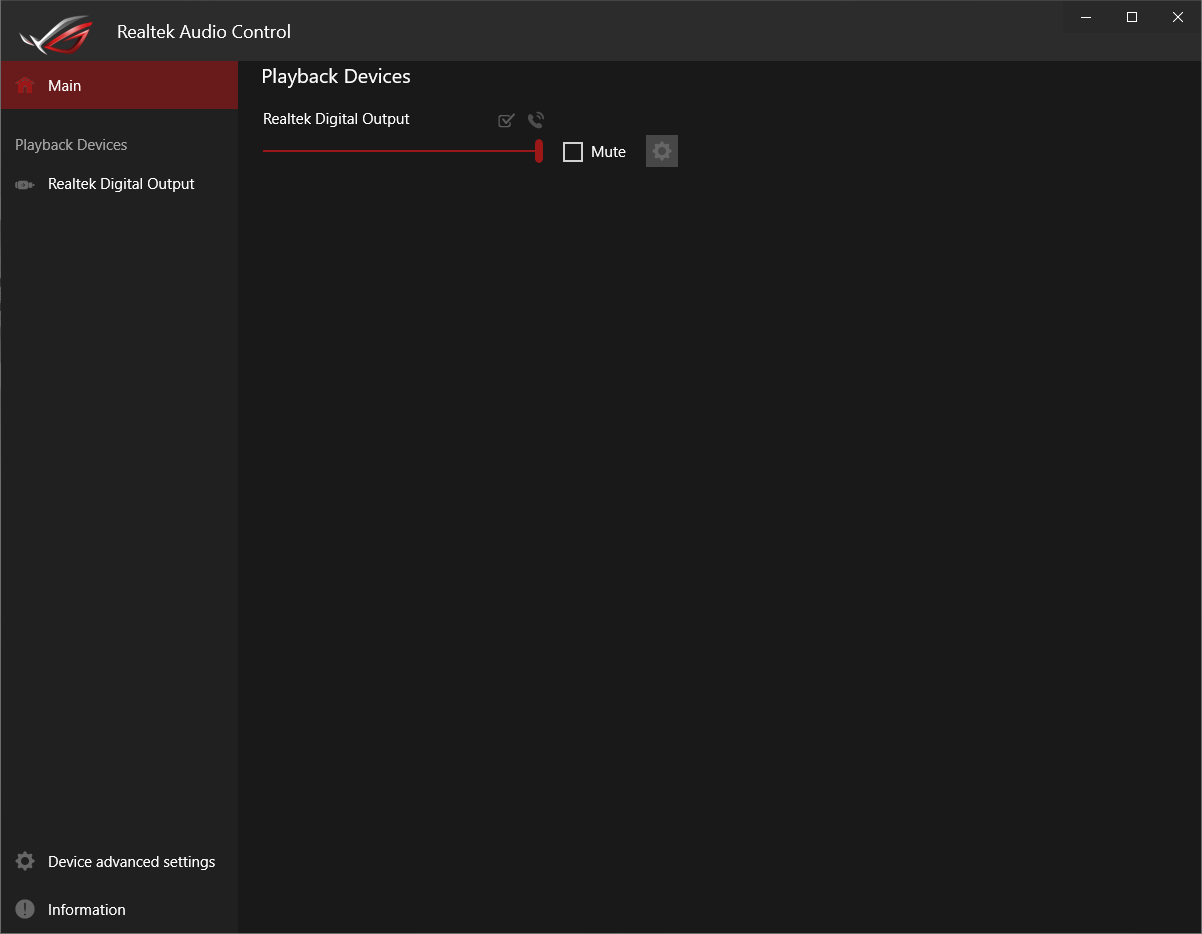

ПО аудиокодека Realtek стилизировано под линейку ROG и позволяет управлять звуком.

Тестовый стенд

Платформа LGA 1700:

• процессор: Intel Core i9-12900K;
• система охлаждения: контур СВО с чиллером;
• материнская плата: ASUS ROG Strix B660-F Gaming WI-FI (UEFI 1603);
• память: Kingston Fury Beast KF552C40BBK2-32 (2×16 ГБ, DDR5-5200, CL40-40-40-80-2T, 1,25 В);
• видеокарта: GeForce RTX 3060 Ti (VCG3060T8LDFXPPB);
• системный накопитель: Kingston KC3000 1024 GB (SKC3000S/1024G);
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 21H2 x64, актуальные обновления на момент августа 2022.

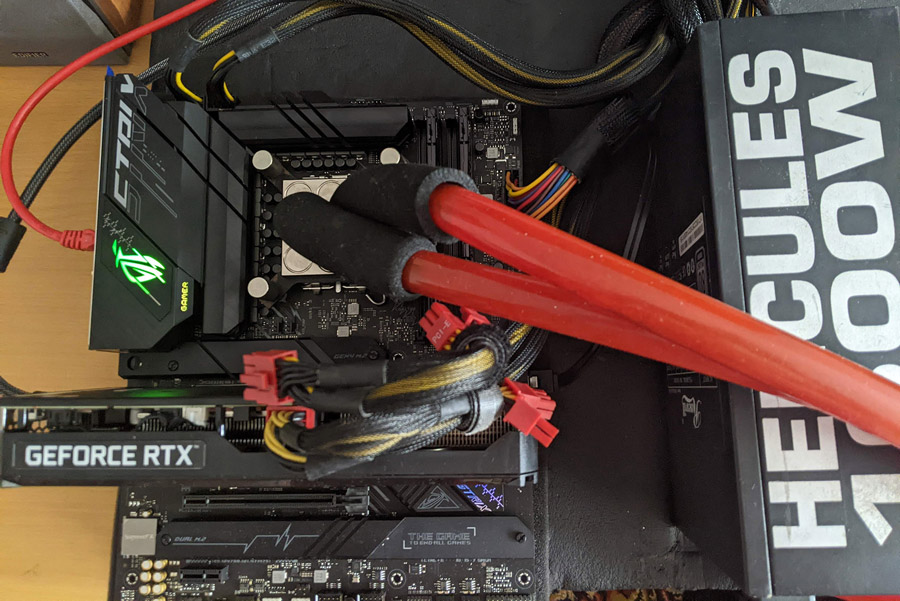

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

Методика тестирования

Управление оборотами вентилятора — автоматическое. Температура в помещении равнялась 25 градусам по Цельсию. Показатели температур брались из аппаратного мониторинга HWINFO. Термофото исполнены тепловой камерой UNI-T RX-600. Во время фиксации температур материнская плата либо находилась 30 минут в простое, либо 30 минут в нагрузке. Замер энергопотребления платформы проводился с помощью энергометра Feron TM55 и электросчетчика, в течение 10 минут в режиме нагрузки (забег LinX) и простоя. Частотный потенциал ключевых узлов исследовался шагами напряжений 0,025 В, стабильность системы проверялась комплексом нагрузок в виде LinX (problem size 28432, 10 итераций), а также прохождением Y-cruncher на пресете Pi-1b. Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое, то же самое касается игр. В играх происходила запись телеметрии (1% low fps + Average fps) при помощи Riva Tuner Statistics Server. В CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране.

Тестирование

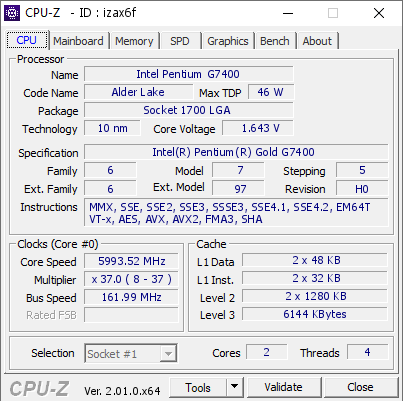

ROG Strix B660-F Gaming WI-FI смогла покорить BCLK в 162 МГц. Этой частоты с запасом хватит для любых манипуляций с тонкой настройкой системы или разгона non-k процессоров. Совершенно верно — эта материнская плата снаряжена внешним генератором BCLK! Можно «жать» 5,43 ГГц на Celeron G6900, 5,99 ГГц на Pentium Gold G7400, даже неудачный экземпляр Core i7-12700F может покорить 4,79 ГГц на всех ядрах. И конечно же BCLK асинхронна к DMI/PEG, так что видеокарты или NVMe-накопители сохранят полную стабильность при экспериментах — вовсе не обязательно гоняться за флагманскими чипсетами и K-процессорами, что доказано практикой.

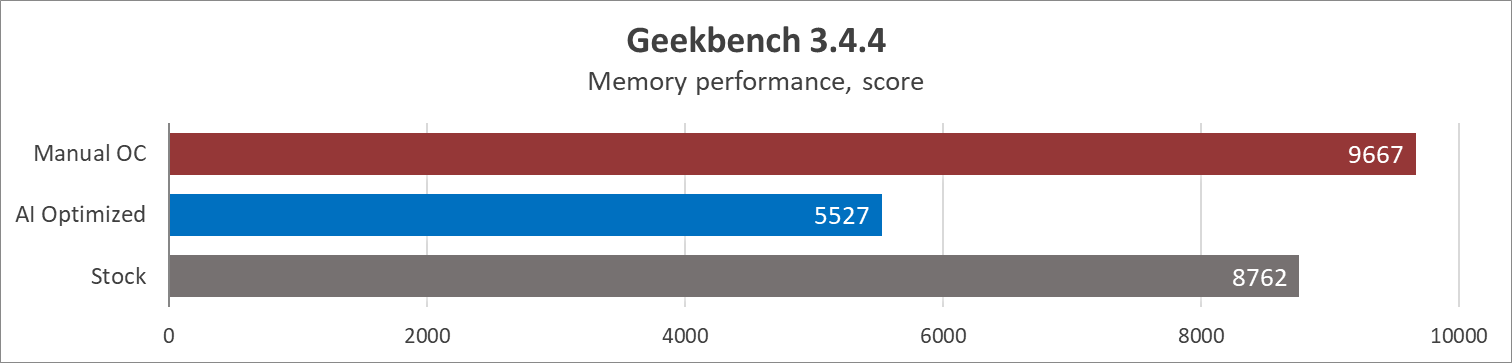

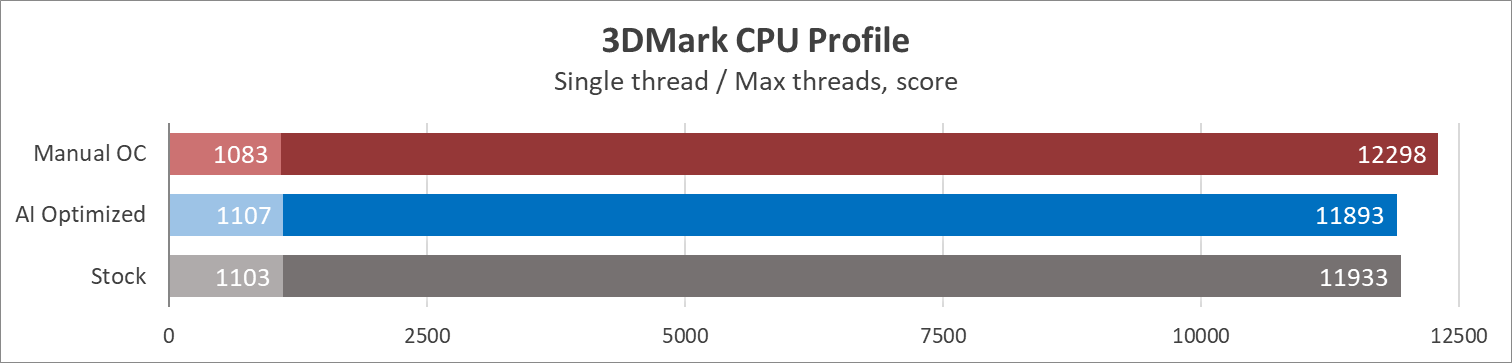

И вместе с этим материнская плата исполняет чудеса автоматики (табличка «сарказм»). В отличие от Z690-моделей серии ASUS ROG с одним режимом AI Optimized, в распоряжении пользователя ROG Strix B660-F Gaming WI-FI находятся два режима автоматического разгона EZ System Tuning: Fast Tuning и Extreme Tuning (В AI Suite 3 они прописаны как OC Tuner I, OC Tuner II). Вот только они приводят к одному и тому же — материнская плата выставляет работу ОЗУ в режиме DDR5-2933 с таймингами CL40. Специально брался другой комплект памяти для перепроверки и результат был тем же. В применяемых настройках в UEFI разницы между двумя профилями не замечено, они оба приводят к одинаковому результату. Режим автоматического разгона Ai Optimized установил следующие значения:

• Target CPU P-core Speed = 5200 MHz;
• Target CPU E-core Speed = 3900 MHz;
• Target DRAM Frequency = 2933 MHz;
• Target Cache Frequency = 4700 MHz;
• CPU Core/Cache Voltage = 1,35 В;
• LLC = Level 4;

Оверклокерские «клешни» выставили такие параметры:

• снятие лимитов потребления CPU;
• BCLK = 125 MHz;
• Target CPU P-core Speed = 5000 MHz;
• Target CPU E-core Speed = 4000 MHz;
• Target Cache Frequency = 4250 MHz;
• CPU Core Voltage = 1,375 V;
• CPU L2 Voltage = 1 V;
• CPU System Agent Voltage = 1,2 V;
• LLC = Level 7;
• ОЗУ DDR5-5000 CL32-39-35-52 2T, напряжение VDD = 1.3 В, VDDQ = 1.4 В, Gear 2.

Заводской режим работы в комментариях не нуждается.

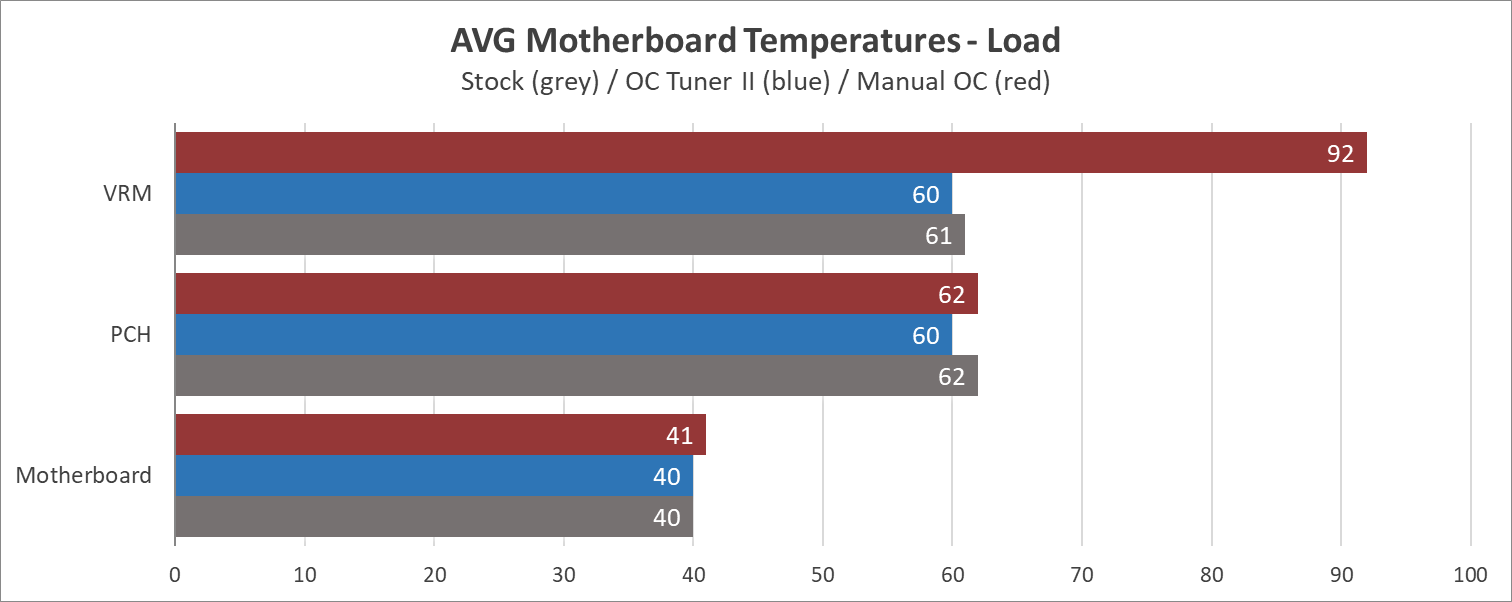

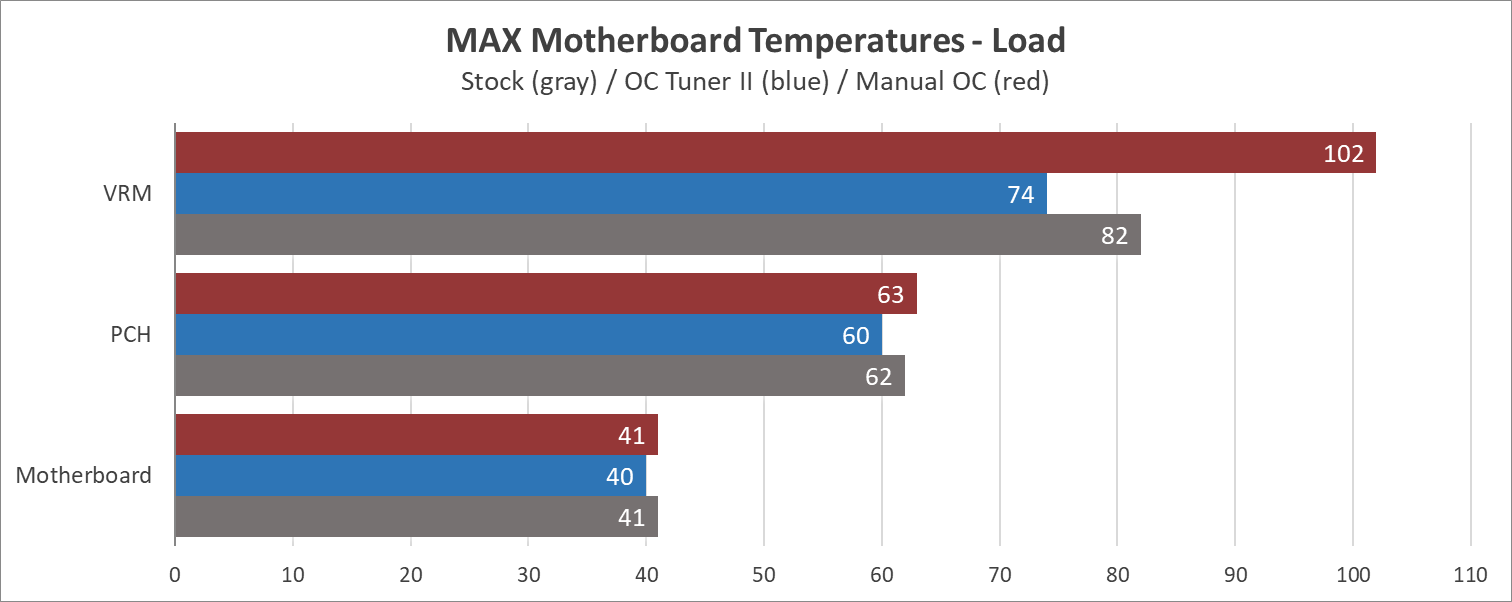

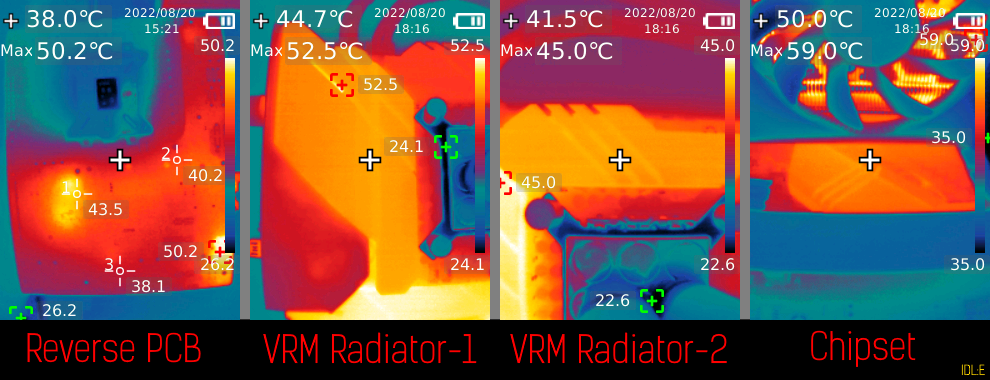

Начнем с потребления:

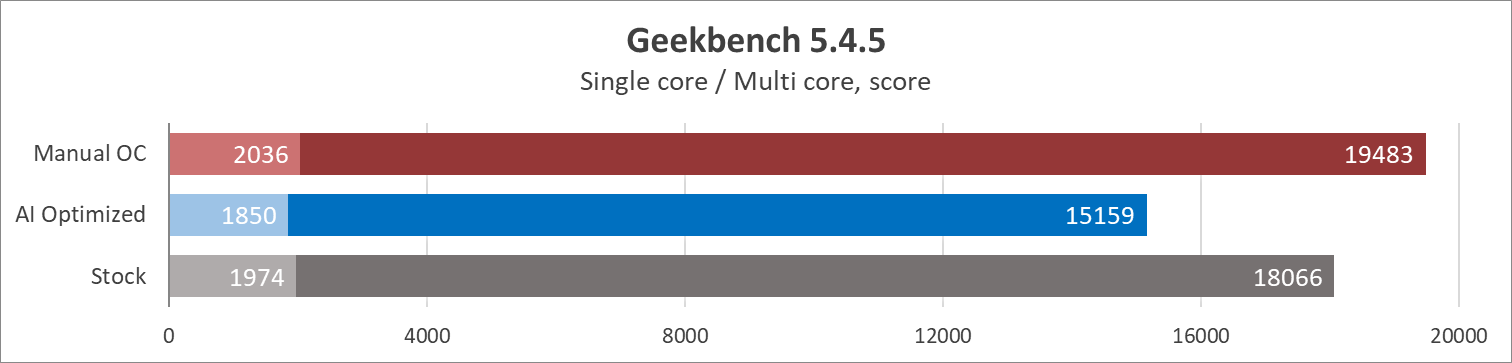

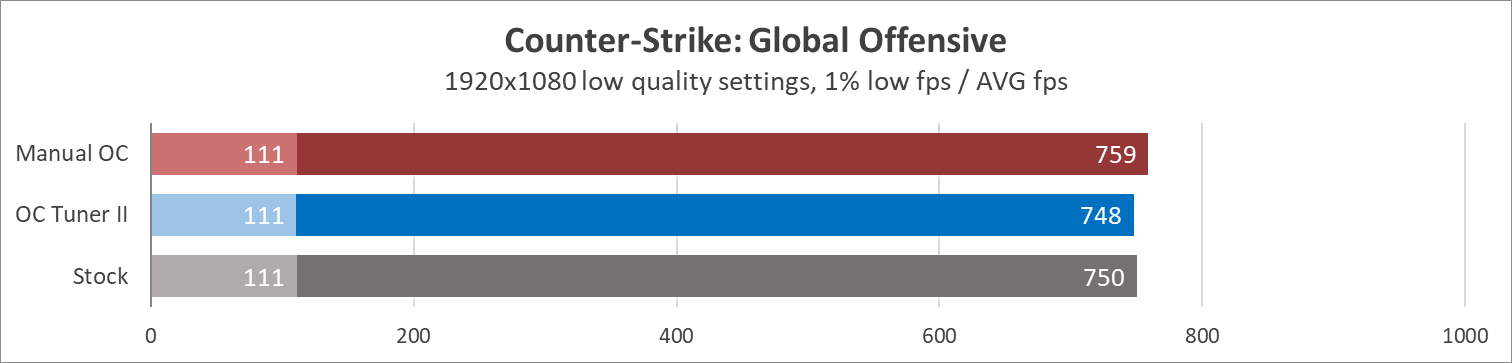

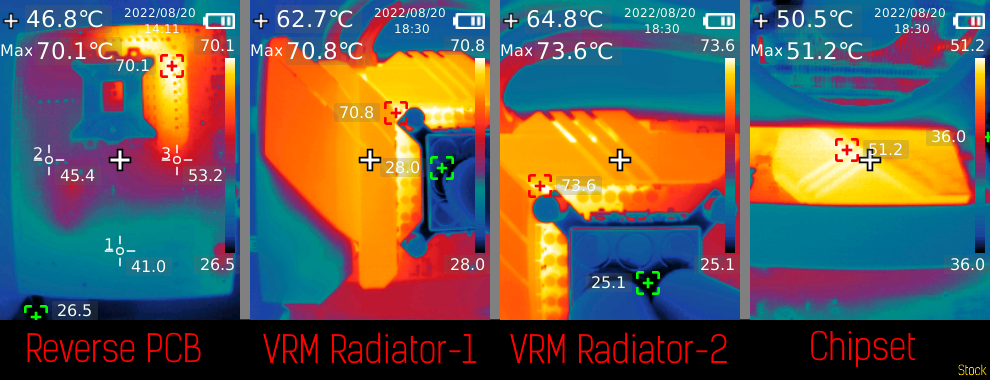

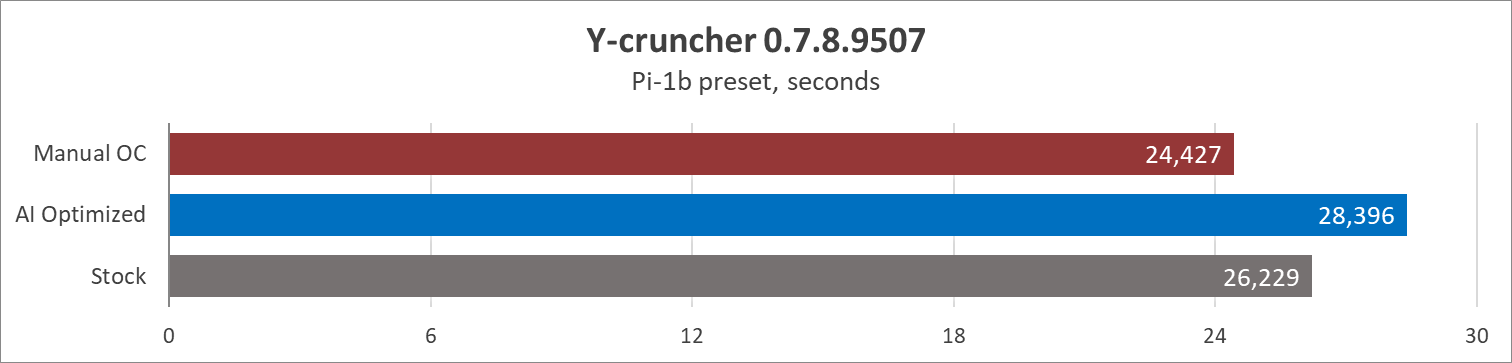

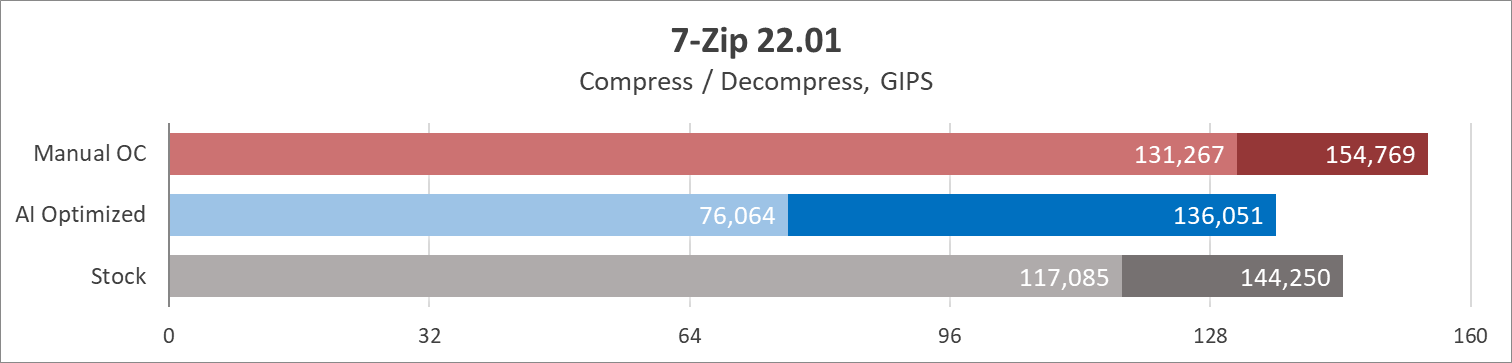

Автоматический разгон явно заботится об экологии больше всех. Ручной разгон не особо сильно повышает общее энергопотребление системы (с 437 до 464 Вт в пике).

Теперь температурный режим, уж кто-кто, а Core i9-12900K сможет отлично проверить стабильность VRM:

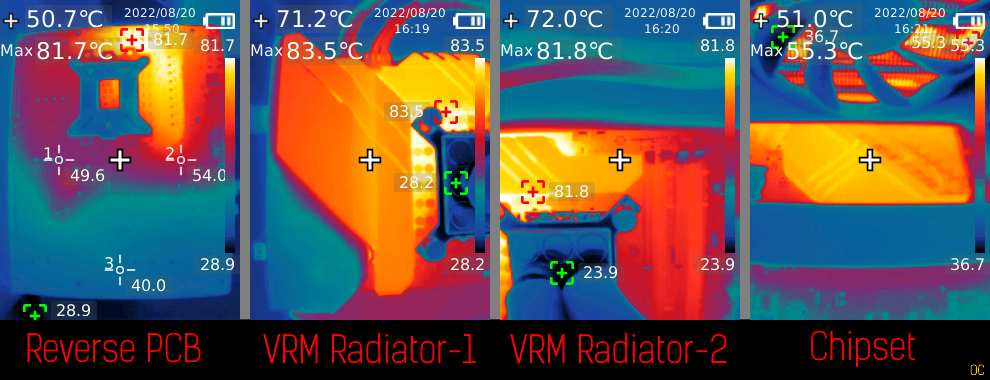

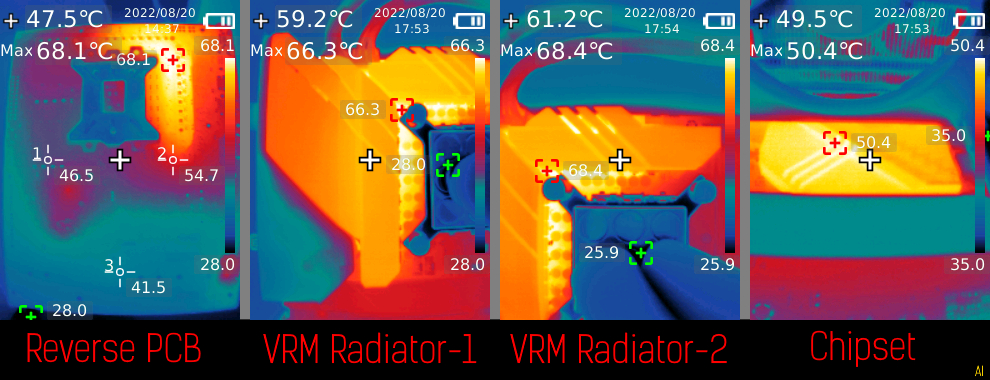

Температура VRM немного превышает психологический порог в сотню градусов Цельсия в режиме ручного разгона, но при этом система полностью сохраняет стабильность. Естественно, эти показатели получены на нашем тестовом стенде без активной вентиляции, и в случае желания пользователя поиграться с флагманским процессором — крайне желательно обеспечить дополнительный обдув подсистемы питания. Вниманию читателя прилагаются термоснимки ключевых областей.

Простой системы (Idle):

Заводской режим (Stock):

Автоматический разгон (AI optimized):

Ручной разгон (Manual OC):

Сила флагманского процессора Alder Lake даже на заводских параметрах избыточна для большинства игр, да и как показывает практика 2022 года сдерживающим фактором все чаще оказывается узел ОЗУ. Вот показатели CS:GO:

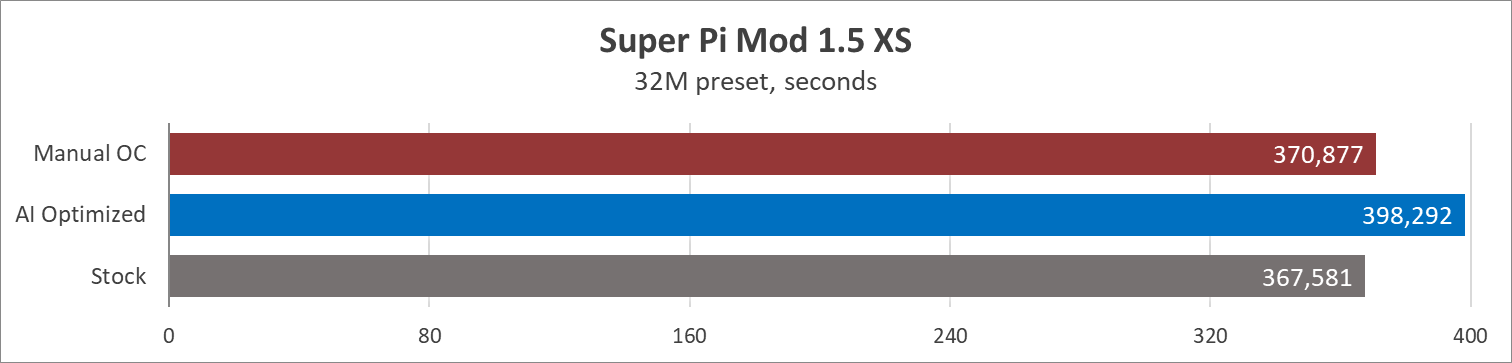

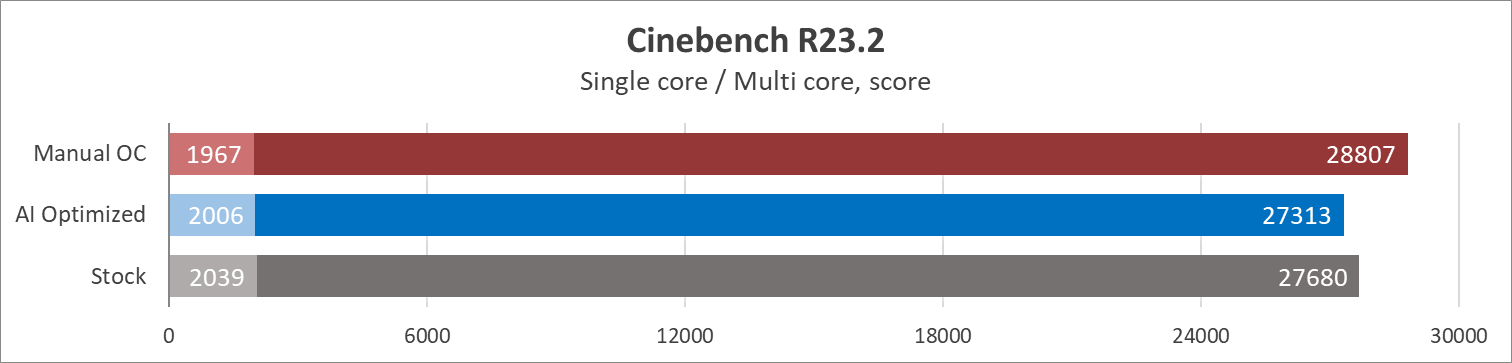

Перейдем к показателям в бенчмарках:

Автоматический разгон — без комментариев. Работа руками и головой позволит добиться роста производительности в среднем до

6% сверх заводского режима, хоть и в некоторых местах есть просадки по мощности одного ядра/одного потока.

Выводы

ROG Strix B660-F Gaming WI-FI — это самый дорогой продукт в линейке ASUS на базе чипсета Intel B660. Ценник заслуженно отпугнет немало потенциальных покупателей, включая тех, кто предпочтет миграцию со старых платформ с сохранением комплекта памяти DDR4. Возможности PCI-E также ограничены, ведь при использовании любого слота PCI-E x1 слот PCI-E x16@4 переключится в режим на две линии, чего может не хватить, скажем для платы видеозахвата для стриминга или очередного NGFF-переходника для накопителя M.2. Любители RGB могут негодовать от концентрации заводской подсветки на квадратный сантиметр. Ну и на автоматический разгон полагаться не следует (во всяком случае на момент написания этой статьи): либо разбирайся в тонкостях, либо сиди на заводском режиме.

Но как насчет посмотреть на нее с другой стороны, со стороны идейного оверклокера? Под чипсетом B660 спрятано супероружие, которое позволит делать такие манипуляции, что не каждой плате с Z690 в два-три раза дороже разрешены, и это элементарно распаянный внешний генератор BCLK. С его помощью в клуб «5 ГГц» сможет ворваться любой процессор LGA 1700, от Celeron G6900 до Core i9-12900KS. Нет это не ошибка, безусловно чипсет B660 не даст работать со свободным множителем K-процессоров, но ведь BCLK может работать выше народных 102,7–102,8 МГц, а именно 162 МГц на пределе, что даст

5,5 ГГц на множителе х34 того же Celeron. Core i3 так вообще не обойдется без азота с потенциальным потолком в

6,8 ГГц. Тестовый i9-12900K смог дойти до 5 ГГц на всех ядрах без каких-либо компромиссов с AVX-оффсетами или троттлинга.

Материнская плата укомплектована современными интерфейсами, вроде Wi-Fi 6, 2,5G Ethernet, PCI-E 5.0. Готова к трем M.2 накопителям на своем текстолите и старается сэкономить бюджет покупателя, обеспечивая совместимость с системами охлаждения от LGA 115x/1200 и обходные возможности оверклокинга.

В общем, если пользователь принципиально хочет выбрать платформу на базе памяти DDR5 и не боится экспериментов с разгоном, мало того, он специально их будет делать — ASUS ROG Strix B660-F Gaming WI-FI станет отличным выбором для него. Для остальных же — это просто материнская плата с достойным обвесом, одна из многих.

Установка материнской платы — как самостоятельно установить материнку

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только к материнской плате, но и к блоку питания.
Как установить материнскую плату в системный блок Как запустить блок питания без материнской платы

Этап 1: Подключение блока питания

Блок питания – это одни из главных элементов любого компьютера. Его желательно подключить в первую очередь. Подключение происходит при помощи специального кабеля на с 24 контактами (24 pin). Также есть варианты, где главный кабель имеет вид 20+4, то 20 контактов основных и ещё 4 дополнительных. Когда будете производить установку, то ни в коем случае не подключайте блок питания к электросети.

Помимо основных контактов на блоке питания есть и дополнительные, которые нужны для подвода питания для винчестера, процессора, видеокарты и т.д. На данном этапе вы будете работать с основным кабелем на 24 контакта.

Найдите его. Он самый крупный среди всех кабелей, плюс, иногда может выделятся цветом или обозначаться соответствующей надписью. Аналогично нужно найти под него разъём на материнской плате. Он тоже крупнее остальных и может носить определённые пометки. Просто подключите провод к этому разъёму и всё. Удостоверьтесь, что кабель достаточно плотно установлен, но не нужно использовать силу, так как вы можете повредить материнскую плату и/или кабель. На некоторых моделях предусмотрены специальные защёлки, воспользуйтесь ими.

Этап 2: Подключение к питанию сокета

Перед тем, как установить в процессорный сокет центральный процессор и кулер, нужно запитать его от блока питания. Несмотря на то, что сокет тоже расположен на материнской плате, питание он получает от отдельного кабеля. Данный кабель имеет всего 4 контакта (обозначается как 4 pin), отличается от остальных небольшим размером, а также выраженной квадратной формой.

Подключается к разъёму, расположенному возле чипсета. Удостоверьтесь, что вы плотно установили кабель в разъём, используйте специальные защёлки для более плотной фиксации, если те предусмотрены в конструкции.

Этап 3: Подключение передней панели

На передней панели расположены кнопки включения, индикаторы питания, разъёмы под USB и аудиоустройства. Желательно подключить эту панель сразу после того, как вы запитали материнскую плату, дабы можно было проверить сразу же работоспособность всего компьютера.

Кабели, представленные на передней панели, имеют по 1-2 pin (контакта) и подключаются непосредственно к материнской плате. Подключать их нужно в определённой последовательность и к определённым разъёмам. Разъёмы и кабели имеют специальные пометки, благодаря чему вы вряд ли сможете ошибиться, а вот касательно последовательности подключения нужно смотреть в документации к материнской плате, либо передней панели.

Всего есть несколько кабелей:

• PowerSW – отвечает за работоспособность кнопки включения. Может обозначаться красным, белым или зелёным цветом, реже жёлтым и чёрным. Имеет 2 контакта;
• ResetSW – отвечает за кнопку перезагрузки компьютера. Обычно обозначен жёлтым цветом. Тоже имеет по 2 контакта;
• PowerLED – кабель, отвечающий за работоспособность индикатора питания. Имеет всего 1 контакт, не имеет особого цветового обозначения;
• DDLED – этого кабеля может и не быть, либо под него может не быть разъёма на материнской плате. Кабель отвечает за работоспособность индикатора загрузки жёсткого диска. Имеет всего 1 контакт.

Также в конструкции передней панели могут быть встроены кабели под USB и Audio выходы.

Подключайте кабели в строгом соответствии с инструкцией, которая приложена в комплекте с передней панелью, либо материнской платой. Старайтесь закрепить контакты максимально плотно, но не применяйте силу, так как они очень хрупкие.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.
ЖелезоКомпьютерНастроикаРаспиновка

Как подключить переднюю панель, если совсем ничего непонятно

Посмотрите на фото ниже:

Вот хороший пример — старый тип распайки, к тому же мой самый не любимый. Во-первых, ничего не подписано, а во-вторых, контакты никак не скомпонованы, и не понятно какие из них образуют пары.

Здесь есть два решения проблемы:

Решение номер раз:

Найти инструкцию к материнской плате и посмотреть, где и какие контакты. Гениально, правда?

Решение номер два:

Если нет инструкции, то можно воспользоваться следующим способом: компьютер включается в электрическую сеть, а затем по очереди кратковременно замыкаются отверткой рядом стоящие пары контактов. Когда при очередном замыкании компьютер запустится, — та пара контактов и отвечает за кнопку включения (Power). Таким же способом находится кнопка сброс (reset), только уже при работающем компьютере (при замыкании контактов для кнопки Reset компьютер перезагрузится)

Индикаторы работы жесткого диска и работы компьютера придется уже искать методом «втыка», пока они не заработают.

Примечание: таким способом я пользуюсь довольно давно, и ни одной материнской платы еще не испортил. Вам же советую быть крайне аккуратными, — за убитые платы по вашей неосторожности я не отвечаю.

На этом я заканчиваю разбор подключений передней панели. В будущем планируется еще много интересных и полезных статей – подписывайтесь на обновления, чтобы быть в курсе событий на сайте.

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Установите материнскую плату в корпус

Теперь обратим внимание на стойки материнской платы. Эти предметы медного цвета, также известные как штифты материнской платы, используются для крепления материнской платы к корпусу.

Некоторые компьютерные корпуса поставляются с предустановленными стойками материнской платы, в то время как для других вам придется вкручивать стойки самостоятельно. Не забывайте затягивать колышки плоскогубцами, а не просто большими пальцами.

Установка материнской платы: медленно опустите материнскую плату в корпус компьютера так, чтобы

1. отверстия материнской платы совпадали с стойками на корпусе
2. порты на задней панели материнской платы должны совпадать с экраном ввода / вывода

Возьмите отвертку и прикрепите материнскую плату к корпусу компьютера винтами, которые идут в комплекте с корпусом компьютера. Чтобы материнская плата была надежно закреплена, ее необходимо закрепить как минимум четырьмя винтами.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате. Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.

Рис № 2.0. Разъем передней панели на материнской плате.

Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.

Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.

Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение к питанию

Подключение источника электропитания состоит из двух этапов:

1. присоединение питания МП;
2. присоединение дополнительного питания центрального процессора (ЦП).

Первый вопрос решается относительно просто. Разъём электропитания МП сложно спутать с каким-либо другим. Он самый большой и имеет характерную форму. В его состав входят 20 или 24 контакта, и он всегда располагается у края МП, обращённого к передней части корпуса.

Установить его неправильно не получится. Пластиковые оболочки контактов имеют специальную форму и входят только в те гнёзда, в которые должны входить. Разъёмы с разным числом контактов также невозможно перепутать с соответствующими гнёздами. Допускается использование 20-ти контактного разъёма с гнездом на 24 контакта.

Важно! Возможна ситуация установки 24-х контактного разъёма в 20-ти контактное гнездо. Это не приведёт к необратимым последствиям, однако, делать это не рекомендуется, поскольку можно сломать элементы МП, находящиеся на месте отсутствующих 4-х мест гнезда.

Подведение дополнительного электропитания процессора может представлять проблему, поскольку мест для этого может быть несколько. Обычно, они имеют 4, 6 или 8 контактов. Присоединять необходимо все, просто некоторые обнаруживаются не сразу. Следует внимательно изучить МП и найти все эти места. Они также имеют ключ, и подсоединить их неправильно просто не получится.

Как поставить процессор на материнскую плату

1. Найдите на материнской плате сокет и откиньте металлическую рамочку.

2. На процессоре и на сокете имеются специальные выемки, поэтому установить элемент неправильно у вас даже не получится. Но повредить эти хрупкие компоненты из-за неаккуратных действий и прикладывания грубой силы можно. Поэтому будьте предельно осторожны.

3. После того, как процессор установлен, прижмите его рамкой.

4. Далее нанесите тонкий слой термопасты.

5. После этого сверху устанавливается радиатор охлаждения. У процессоров Интел в углах предусмотрено 4 отверстия под крепеж вентилятора. Поэтому достаточно установить радиатор сверху CPU и закрутить гайки. После этого кулер подключается к разъему питания. В процессорах АМД предусмотрены специальные пазы для установки вентилятора.

Цены в интернет-магазинах:

Gigabyte Материнская плата B365 M AORUS Elite Socket-1151v2 4xDDR4, 6xSATA3, 2xM.2, 1xPCI-E16x, 3xUSB3.1, 1xUSB3.1 Type C, DVI-D, DP, HDMI, Glan, mATX	ogo1.ru	7 480 Р
ASUS Материнская плата ROG Strix Z490-G Gaming (Wi-Fi) Z490 Socket-1200 4xDDR4, 6xSATA3, RAID, 2xM.2, 2xPCI-E16x, 5xUSB3.2, 1xUSB3.2 Type C, HDMI,…	flashcom.ru	20 260 Р
Gigabyte Материнская плата B550 DS3H Socket-AM4 AMD 4xDDR4, 4xSATA3, RAID, 2xM.2, 2xPCI-E16x, 4xUSB3.2, DVI-D, HDMI, Glan, mATX Ret	ogo1.ru	7 360 Р
ASUS Материнская плата Prime A320M-E A320 Socket AM4 2xDDR4, 4xSATA3, RAID, 1xM.2, 1xPCI-E16x, 5xUSB3.1, D-Sub, DVI-D, HDMI, Glan, mATX	flashcom.ru	4 520 Р
ASUS Материнская плата Prime B460-Plus B460 Socket-1200 4xDDR4, 6xSATA3, RAID, 2xM.2, 2xPCI-E16x, 4xUSB3.2, D-Sub, DVI-D, HDMI, Glan, ATX	ogo1.ru	10 170 Р
ASUS Материнская плата TUF Gaming B560-Plus WiFi B560 Socket-1200 4xDDR4, 6xSATA3, 2xM.2, 2xPCI-E16x, 4xUSB3.2, 1xUSB3.2 Type C, DP, HDMI, Wi-Fi,…	ogo1.ru	14 960 Р
Еще предложения

Современные графические адаптеры устанавливаются в слот PCI-Ex16. Далее нужно выломать заглушки на задней части корпуса, соответствующие месту монтажа видеокарты. После этого аккуратно вставить видеокарту в выбранный разъем. При правильном монтаже вы должны услышать характерный щелчок срабатывания замка. Если на графическом адаптере предусмотрены разъемы дополнительного питания, их нужно подключить к БП с помощью специальных кабелей. На заключительном этапе плату нужно жестко зафиксировать на корпусе с помощью крепежных изделий, которые поставляются в комплекте с адаптером.

Возможные проблемы

При подключении различных устройств к материнской плате могут возникнуть следующие проблемы:

• ПК не включается. Это говорит о том, что некорректно подсоединен проводок, отвечающий за кнопку включения компьютера. Необходимо еще раз проверить его подключение;
• машина включается, но система не загружается и на экране сразу появляется БИОС. Это значит, что не подключен накопитель с системой. Необходимо удостовериться, все ли SATA-провода подсоединены надлежащим образом. На некоторых кабелях отсутствует защелка, поэтому после их подключения они могут просто вылететь из разъема даже от небольшого толчка системного блока;
• не работают передние аудиовход/выход. Эта проблема может возникнуть не только и-за некорректного подключения. Иногда требуется включить эти разъемы через БИОС. Такая проблема встречается в биосе AMI.

Для подключения ауди на передней панели:

1. Зайдите в БИОС, нажав при включении ПК кнопку Del.
2. Выбираем пункт «Advanced».
3. Переходим в »Onboard device configuration».

Переходим в »Onboard device configuration»

Находим пункт меню «Тип передней панели»

Выбираем подключенную панель

Сохраняем настройки
